到目前为止，可以实现的功能：

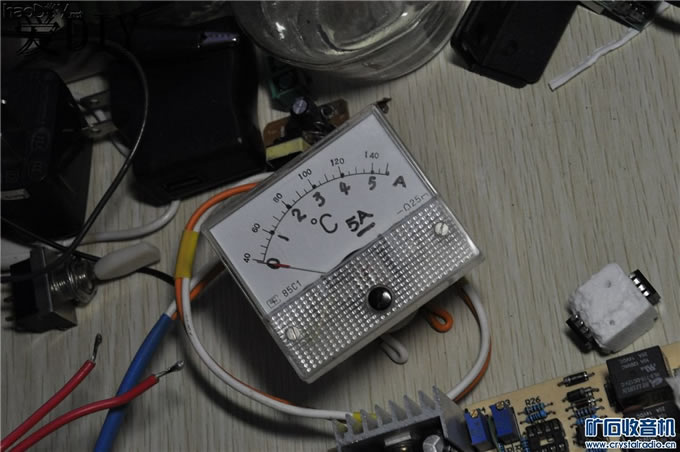

1.小稳压电源，1A保护，2-15V输出，79年的小综测改装，并且又加装一个自己温度表头改装的1A电流表。

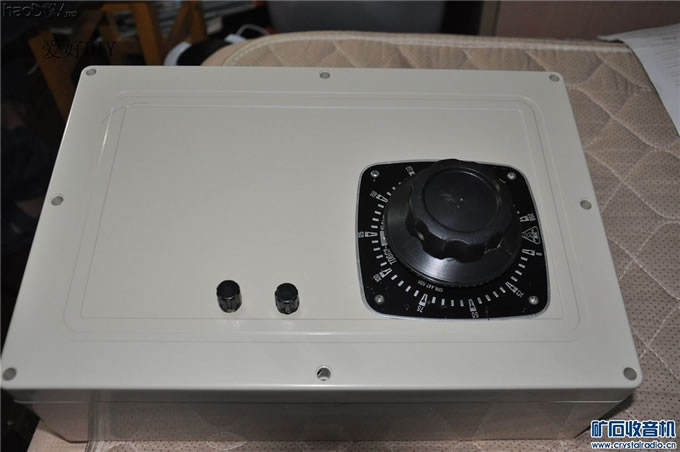

2.交流可调电源（非隔离），1000瓦功率 摔坏的调压器改装而成，一个450V精度为1.5级的交流电压表做输出电压指示。
3.插座，这个有点贻笑大方了，因为这个是原装进口的，太喜欢了，所以也占一席之地，并且独立开关控制。

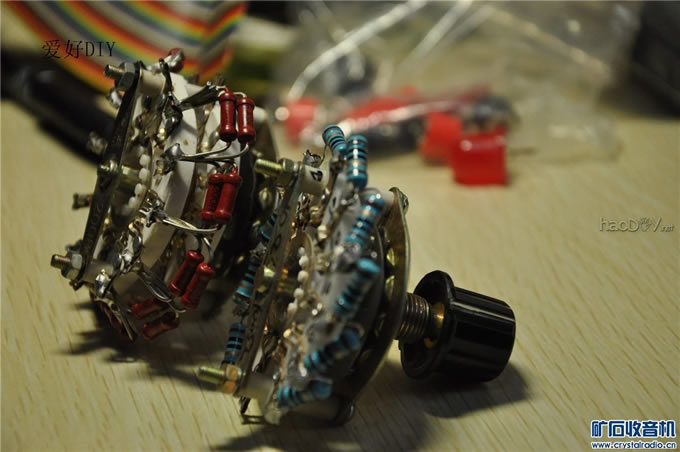

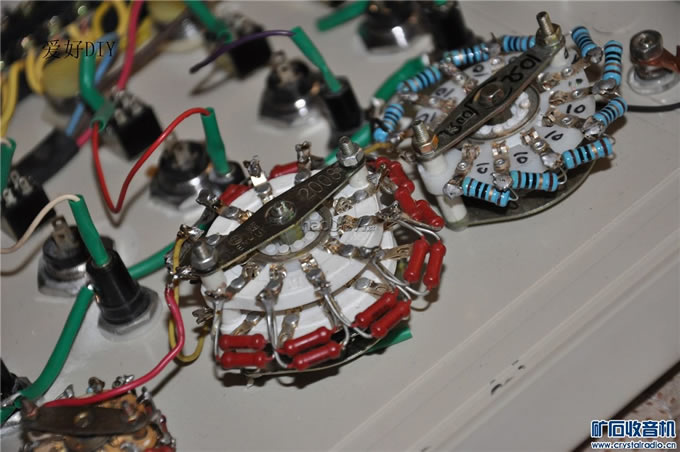

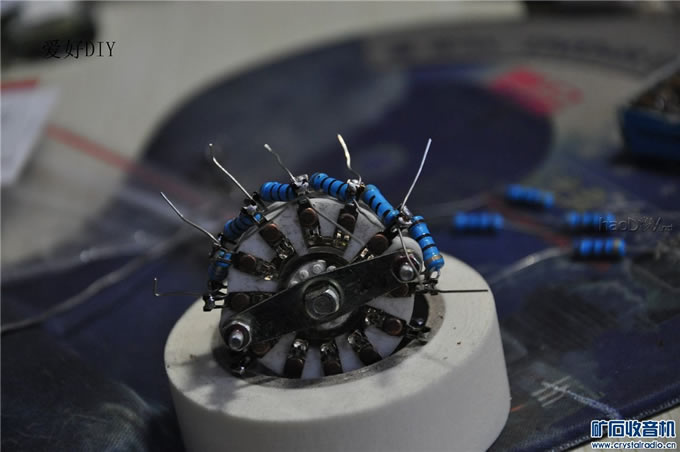

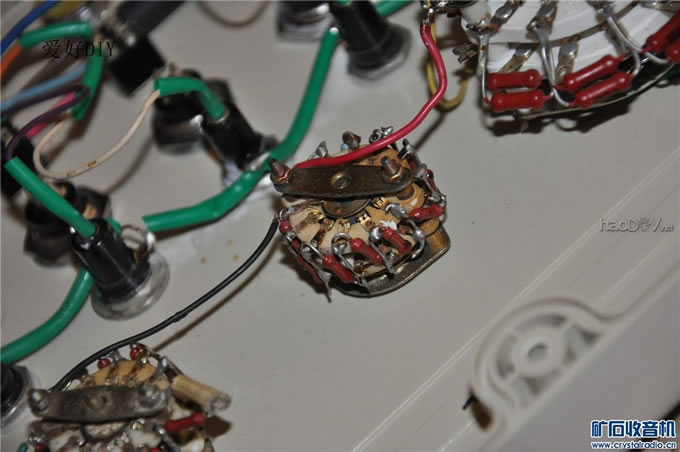

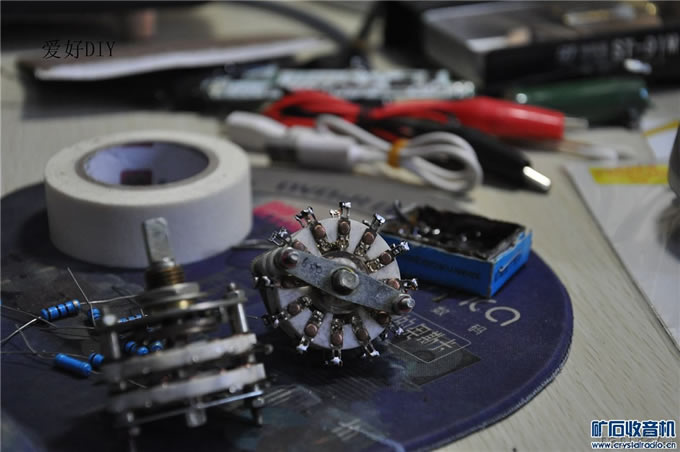

4.电阻箱。10欧姆至999999欧姆。十进制可调。调试无线电，DIY离不了。
5.市电监测，这个就不多说了，太简单了，后期增加整机电流显示。
6.定压3V,5V输出，且都是2A输出带保护，外加自己DIY的电流表指示。
7.成品电池检测，1.5V干电池专用检测，单节锂电检测，双节锂电检测，所有检测都是标定电流0.7A带载检测（内部是10瓦20瓦大功率电阻），内阻大的电池马上被显现原型。
8.USB设备供电检测，分别有满偏电流0.5A,1A,1A,2A的四个USB输出接口，可以分别给1.普通手机，MP3；2.主人智能手机；3.客人智能手机；4.平板电脑。这些设备在得到充电的同时，还可以观察电流的变化，哈哈，看到智能机的时候，你会会心的笑呢。
9.原机带的小综测，可以实现晶体管耐压试验，2---15V，1A输出保护的可调稳压电源，455KHz--1600KHz,  3.5MHz ---14MHz信号发生器，音频信号发生器。

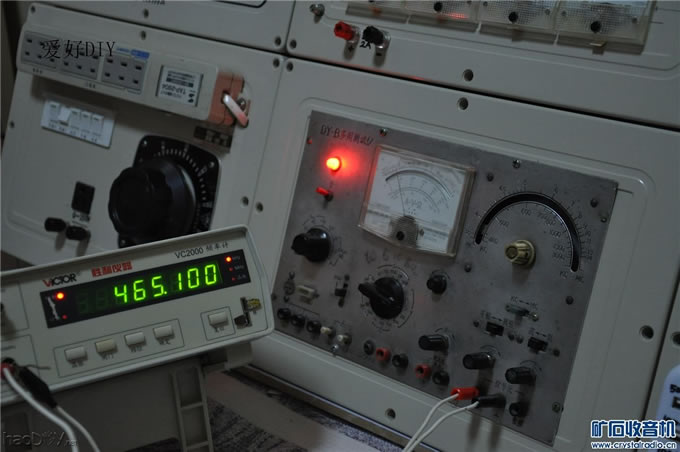

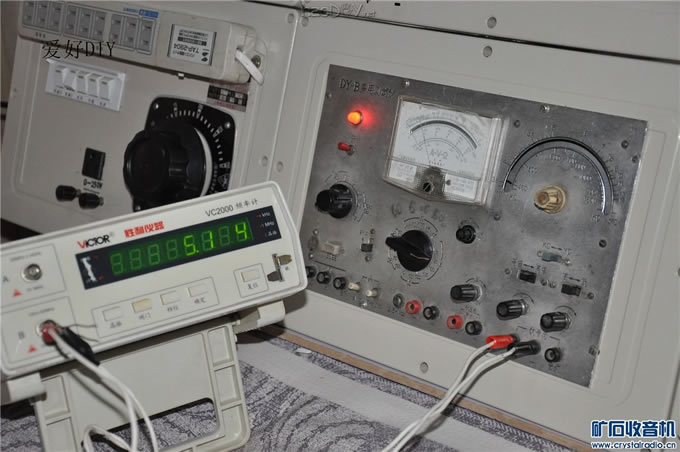

从图片可以看到，频率调节时精确度不太好调，动一点都跑可多。这一点准备在主调节电容上并联一个副可调，以便精确调整到所要频率。

这个尺寸正好给桌子一致，将来会放到桌子上，再DIY其他的时候就方便多了

继续

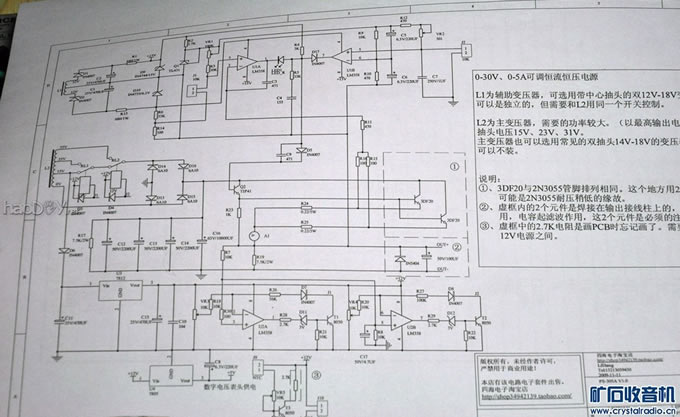

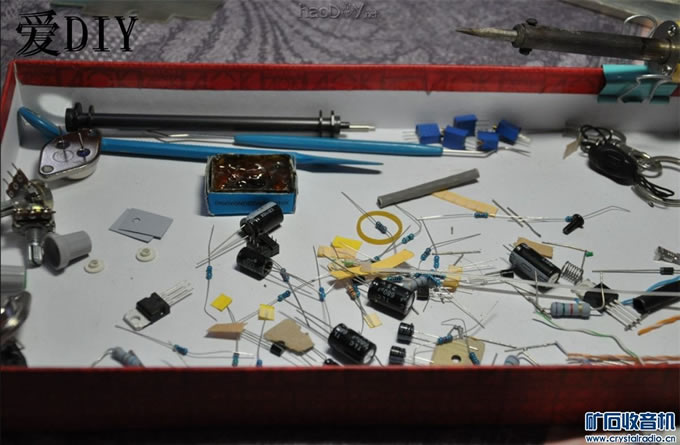

这几天弄出前期没完成的小尚弟电源，连夜奋战。组装成功。
这个其实非常简单，焊接完毕，连线连好，VR1,2,3,4按实际需要调整即可。
并没有出现坛里有些朋友说的坏这个坏那个，我的是一次成功。

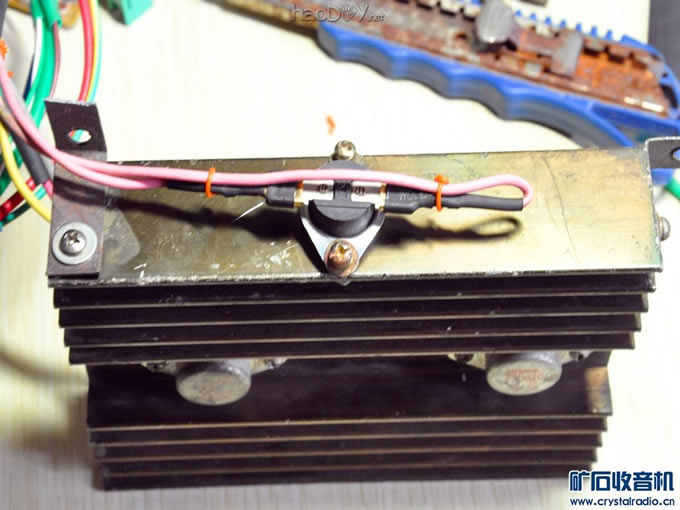

整体上电流应该能达到5A的，但3A试验时大散热片已经蹭蹭的升温了，纵观整体，5A只能短时使用。
恒流我设定是0-3A可调整，电压我设定是0---30.0V可调整.
用的大功率10欧姆，不小心还烫了我一下呢












#p#分页标题#e#

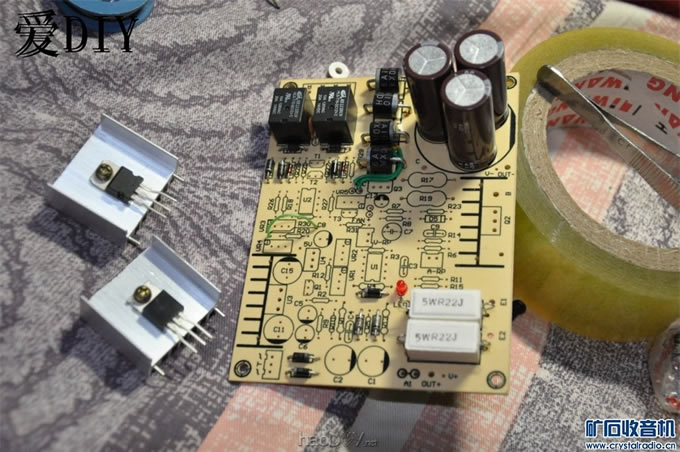

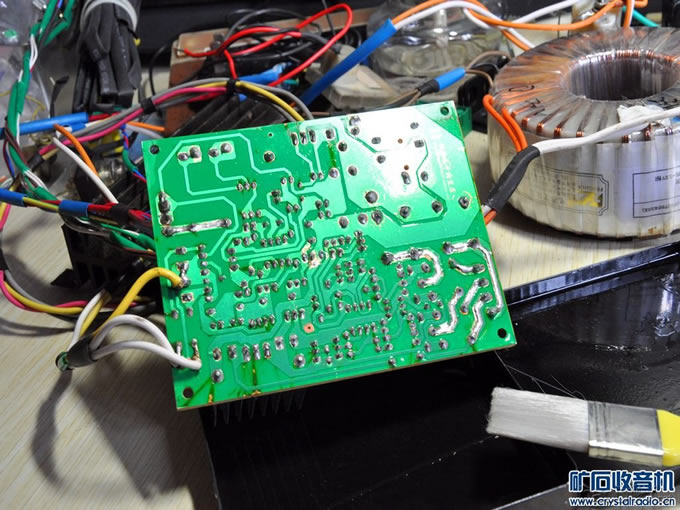

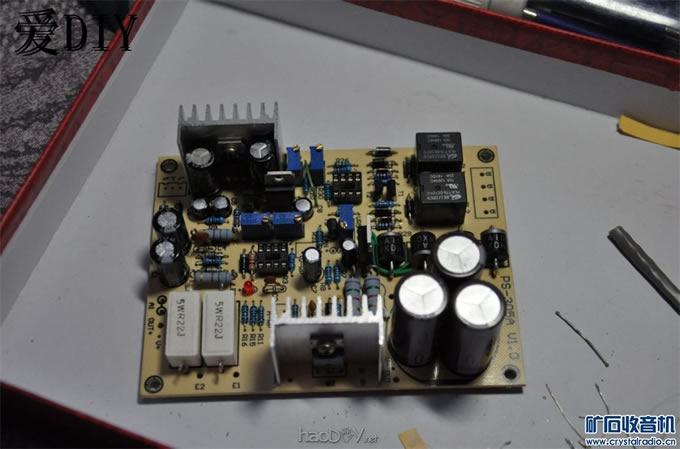

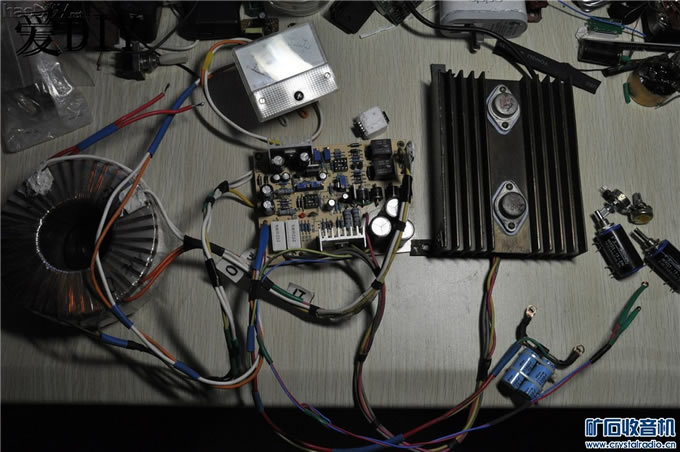

主板焊接完毕

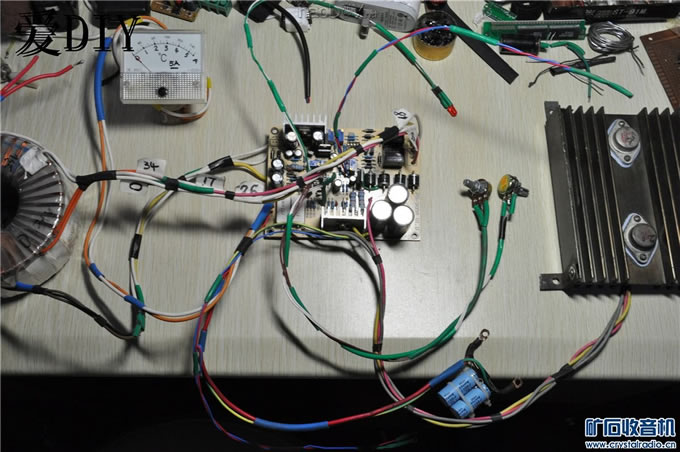

总装






调试

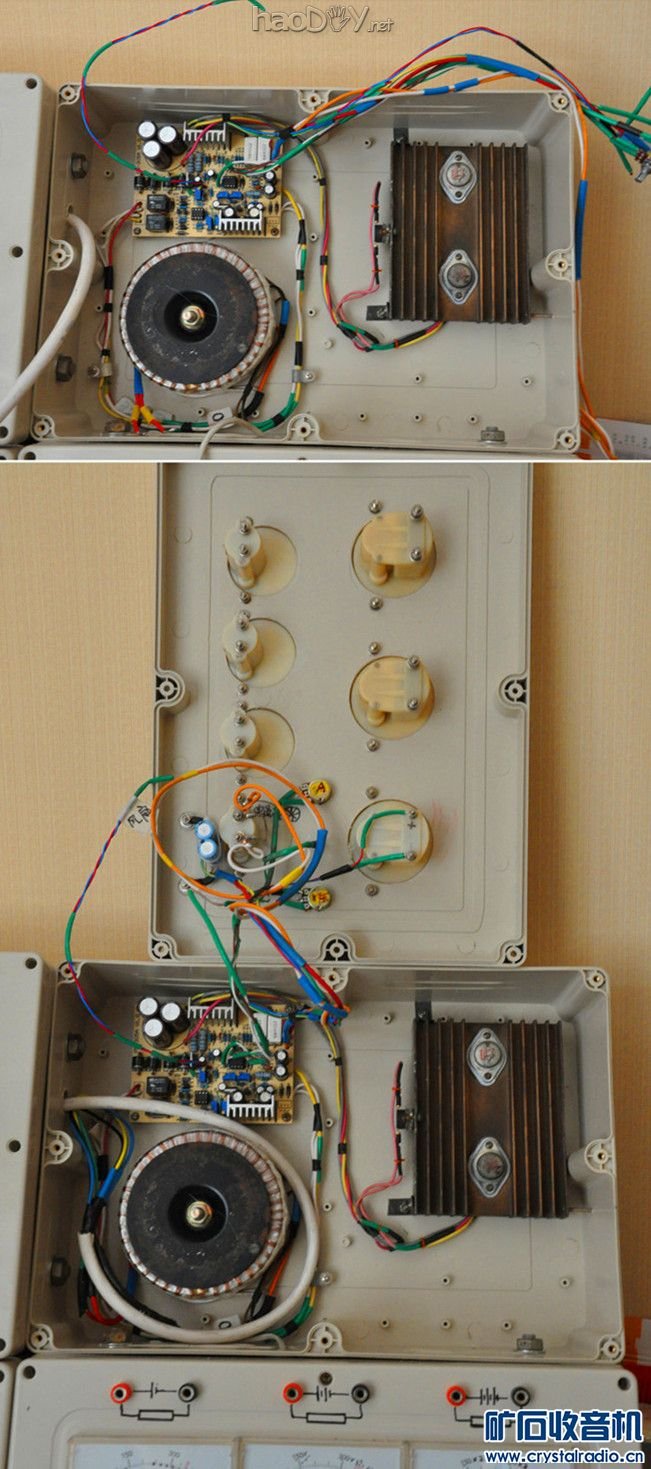

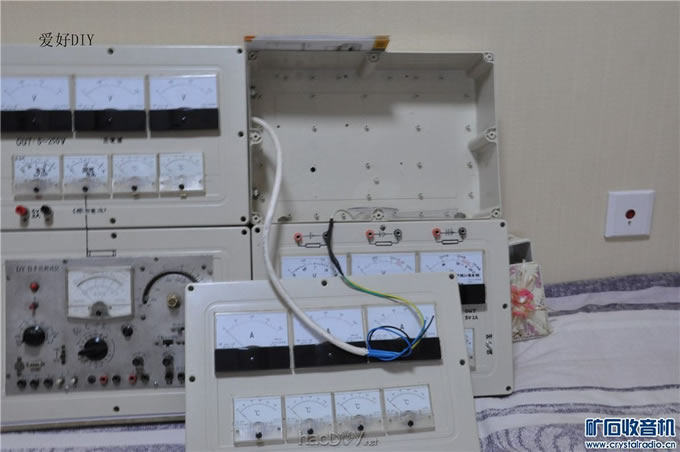

忘记给大家说了，这个小尚弟就委屈他猫在这个位置了吧，空箱子里面

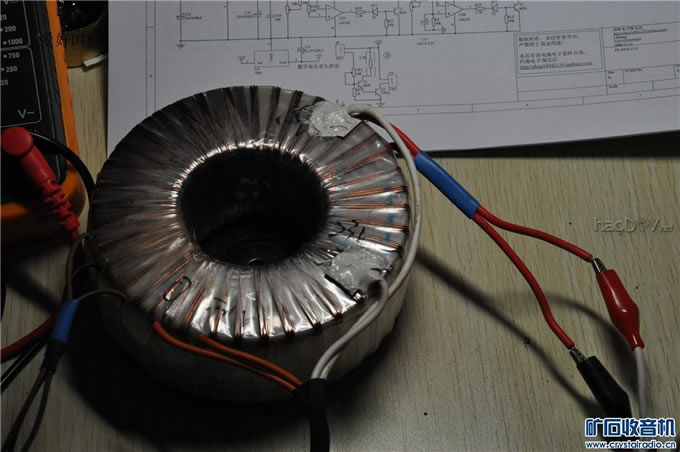

这是平时积攒的拆机件，一组32V,一组双12V,这个也是费了不大不小一番功夫

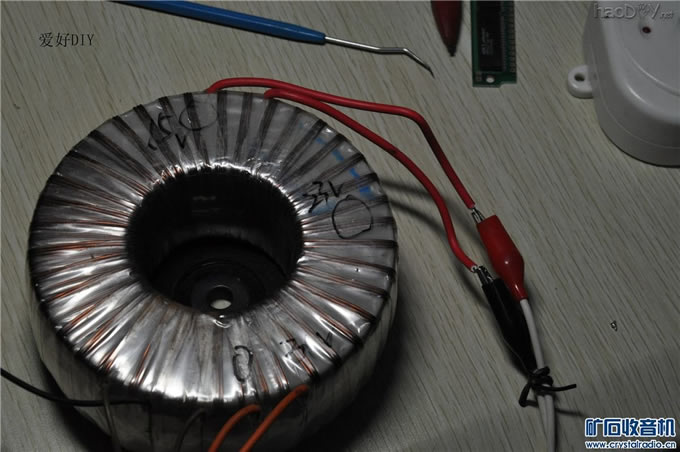

用针确定抽头位置，其实我是一次成功的，圈数在那放着呢，直接一针到位，呵呵。焊接好接头，线路板上拆下的 ...

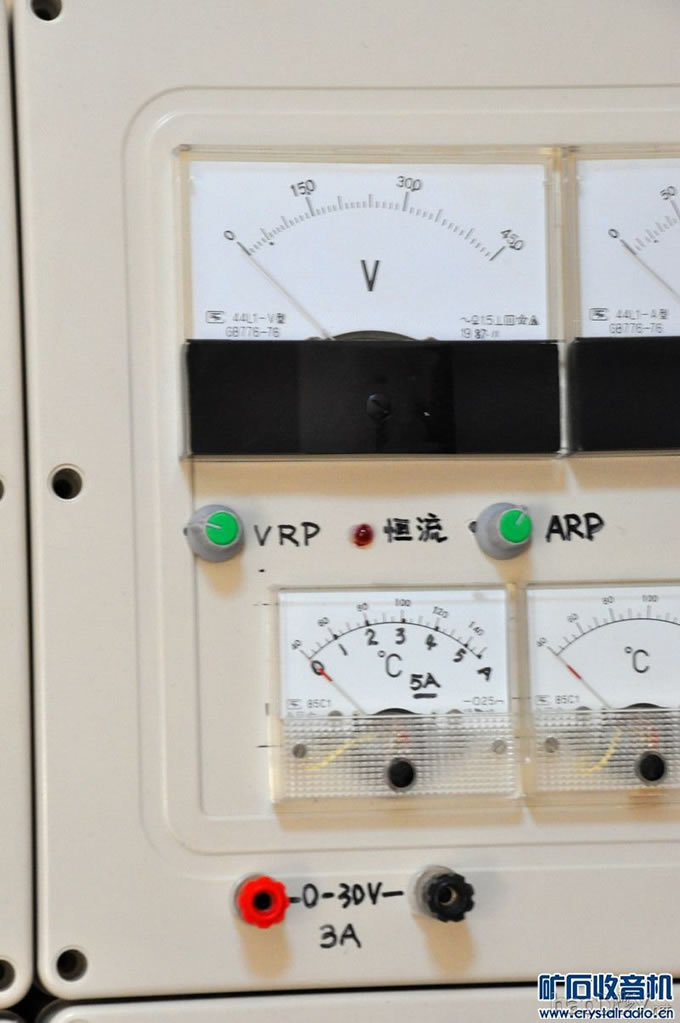

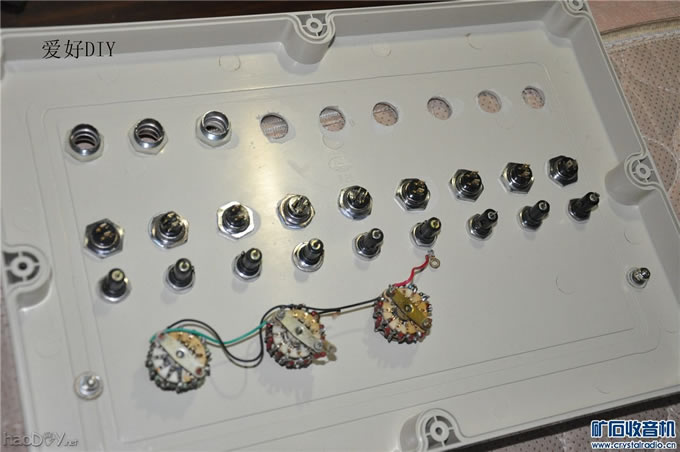

把小尚弟周边调整电位器，仪表，输出线鼻等安装固定










#p#分页标题#e#

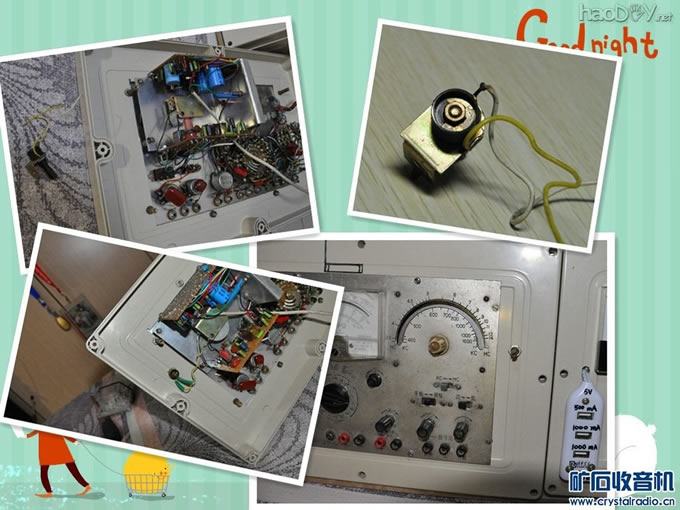

79年的那个小型测试仪，信号发生器的那部分输出频率调整精确度不够，遂加装一微调电容解决，这个微调当时感觉做工很好，质量好，也不知收藏了多少年，今日终于派上用场

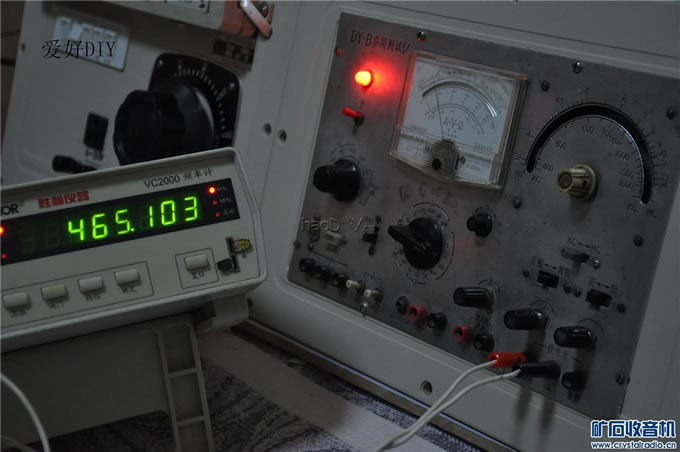

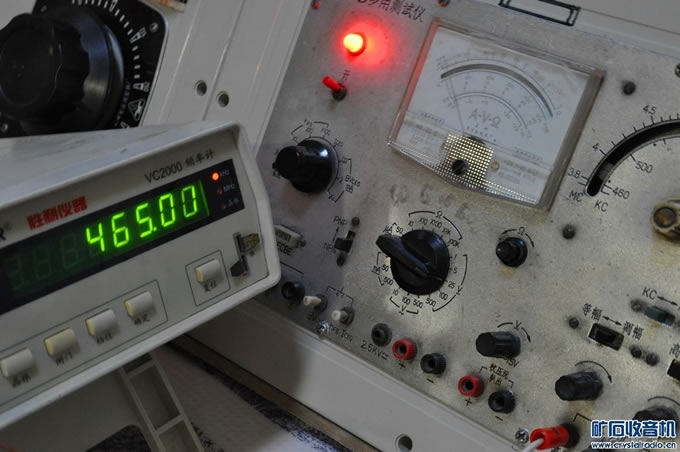

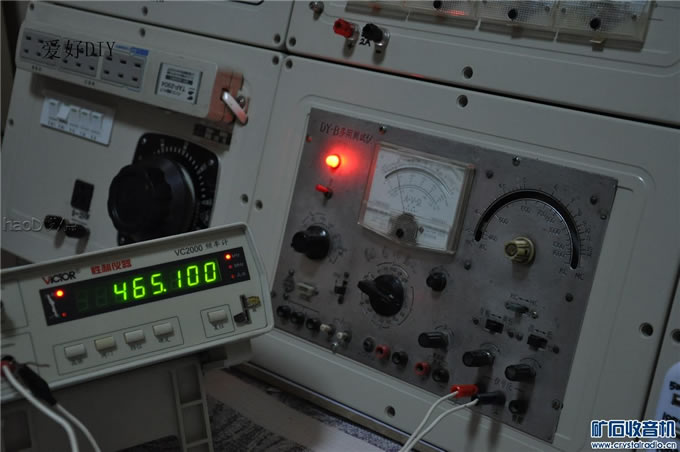

大家可以看前一张频率图对比，加装后轻松调整至465.00KHz

测三极管的配对性能，这个图是组装小尚弟的时候测试的，需要说明的是，原配的3DF20，本身国产管都没相中，配对测试更令人失望，放大倍数相差很多。翻出来平时收藏的日本原装彩电管820，找不到完全一致的，无奈找到一个870，放大倍数非常接近，这两个管子区别就在BE结的并联电阻，问题不大，直接并在一起使用。（输出不足5A也许跟此相关？？好像推不动似的？）这个问题以后有机会慢慢代换再试试





测三极管的配对性能






这个是整机电流指示表，但有时候毫安级，有时超5A，数字钳表正好弥补一下，整机串联一个5匝的粗铜线，钳表能 ...

上面的图在介绍一下，哎，好不容易在图片旁边配的字打了半天，结果显示不全，我疏忽了

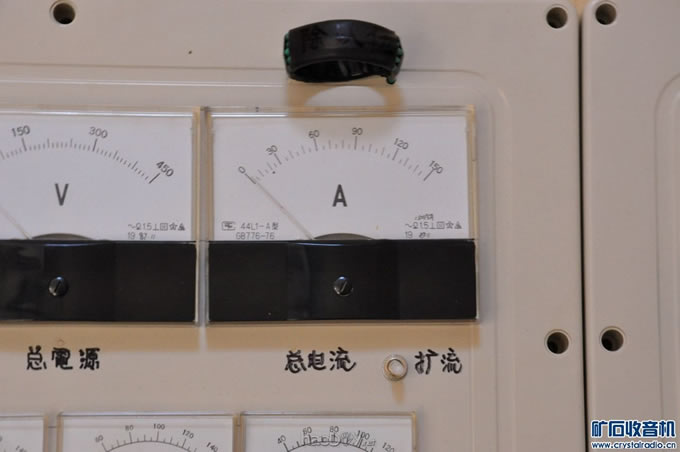

这个总电流表示整机交流，是5A标准电流表，上面是五匝粗铜丝，专用于钳表测试电流，以弥补5A量程不够宽广的问题，但是，切记钳表读数除以五即可。

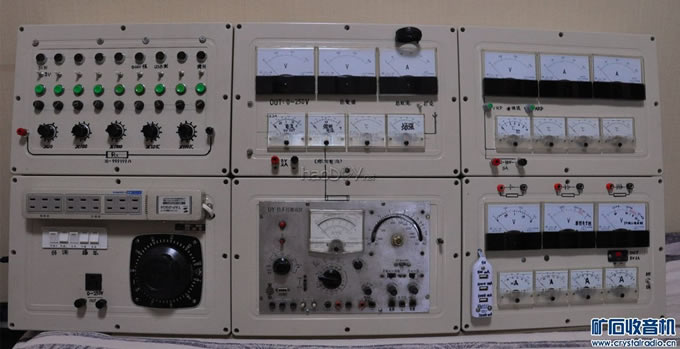

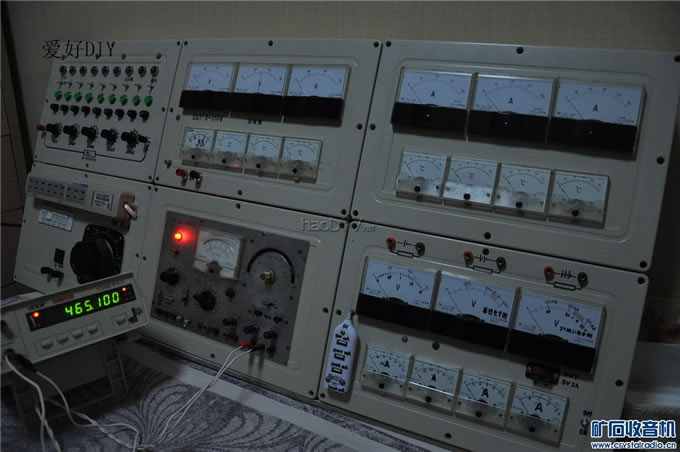

最后，来个定妆照

本测试台可以实现的功能有：

1.小稳压电源，1A保护，2-15V输出，79年的小综测自带，并且又加装一个自己温度表头改装的1A电流表。
2.小尚弟0-30V，3A，可调恒流恒压直流电源，内部继电器自动调节抽头，一次组装成功，并且加了热保护（考虑实验用，非长期。所以原设计风扇未用，不过，留有线头，随时都可以加装）。
3.交流可调电源（非隔离），1000瓦功率 摔坏的调压器改装而成，一个450V精度为1.5级的交流电压表做输出电压指示。整机的电流表可以做电流指示，这个项目是独立开关的。
4.插座，这个有点贻笑大方了，因为这个是原装进口的，太喜欢了，所以也占一席之地，并且独立开关控制。#p#分页标题#e#
5.电阻箱。10欧姆至999999欧姆。十进制可调。调试无线电，DIY离不了。
6.市电监测，这个就不多说了，太简单了，已经增加整机电流显示。也可以虽是显示插座所带设备的用电情况，插座也是独立开关。

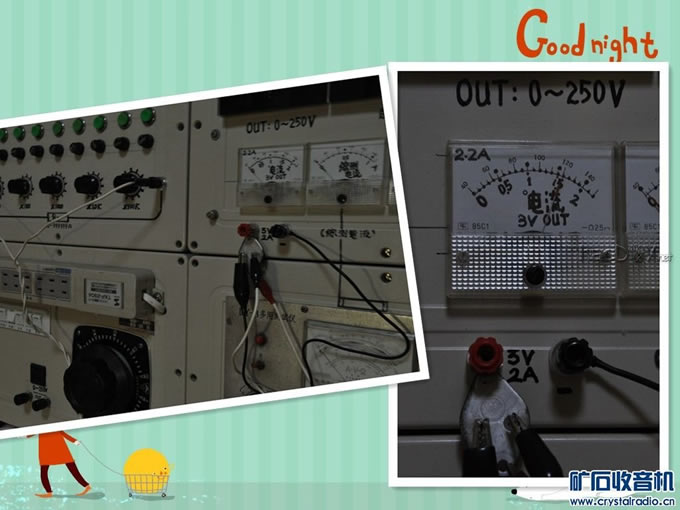

7.定压3V,5V输出，且都是2A输出带保护，外加自己DIY的电流表指示。配合电阻箱可以直观观察大功率管子电流参数。右下还有个5V,2A的，这些都可以灵活搭配，实现你想实现的测试功能。
8.成品电池检测，1.5V干电池专用检测，单节锂电检测，双节锂电检测，所有检测都是标定电流0.7A带载检测（内部是10瓦20瓦大功率电阻），内阻大的电池马上被显现原型。
9.USB设备供电检测，分别有满偏电流0.5A,1A,1A,2A的四个USB输出接口，可以分别给1.普通手机，MP3；2.主人智能手机；3.客人智能手机；4.平板电脑。这些设备在得到充电的同时，还可以观察电流的变化，哈哈，看到智能机的时候，你会会心的笑呢。
10.原机带的小综测，可以实现晶体管耐压试验，高压有500多伏；等幅，调幅455KHz--1600KHz,  3.5MHz ---14MHz信号发生器；音频信号发生器；（2---15V，1A输出保护的可调稳压电源）。信号发生器高频部分加装小可调以后调整频率非常方便。
11.场强指示仪，这个对我来说很有用处，虽是定性测试，但同一位置不同品牌的发射机效果不一样，有个直观对比。

整机还多余有8个表呢，还有一些空间，留作以后慢慢升级加装了，这次的操作控制一直是多年的想法，今天终于有了一些眉目，大多数是自己日常工作和生活所需，那个小综测准备，指导儿子组装调试学习收音机原理。须知，精通了超外差收音机，几乎一切模拟线路都不在话下了，绝大多数模拟线路的原理分析都跑不出超外差收音机的范畴。所以，这个收藏了多年都没舍得扔。

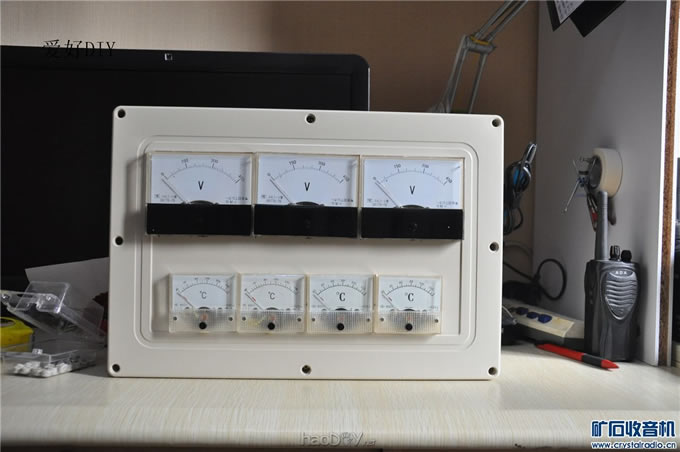

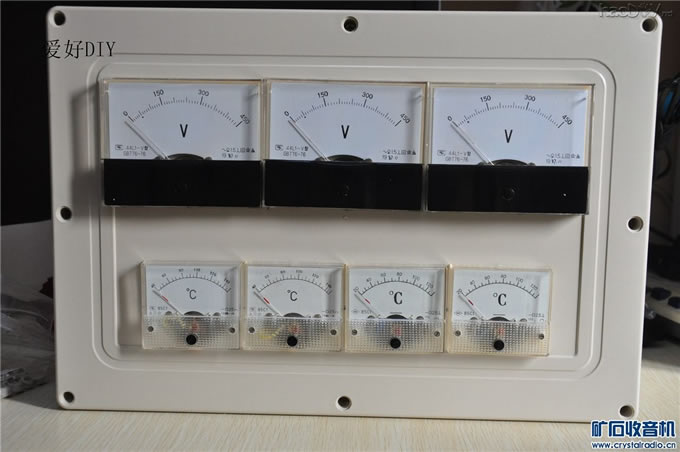

所用所有表头均是1986年，1987年的。波段开关是06年，08年的。调压器是废品收购站淘的（外壳摔坏，内部做工扎实）。


最后，祝各位矿友新年大吉大利，开开心心过大年
