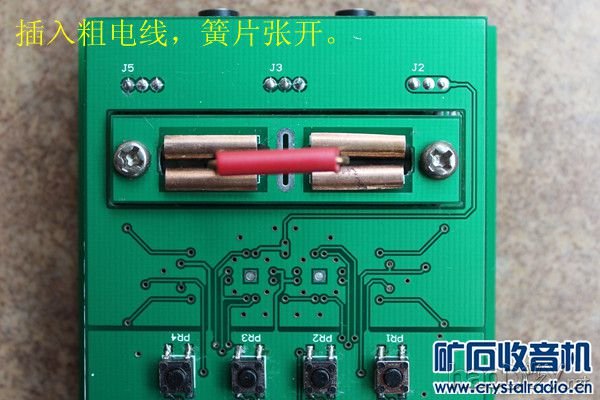

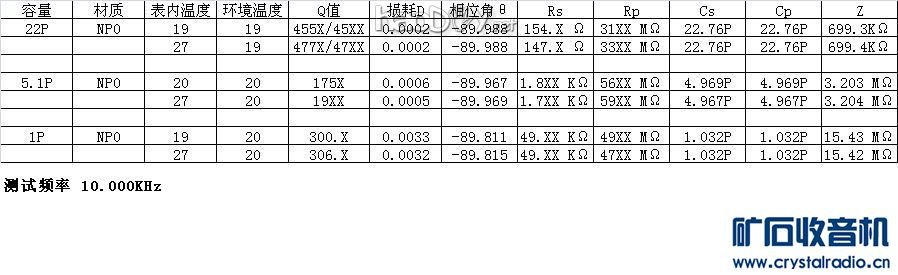

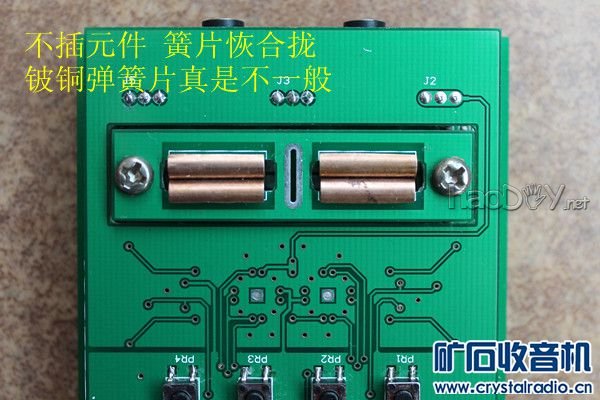

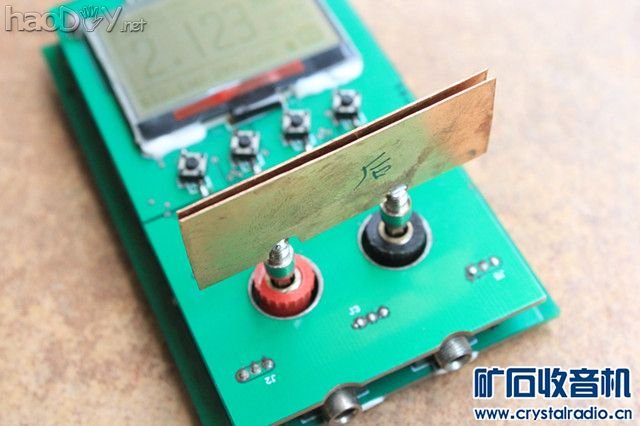

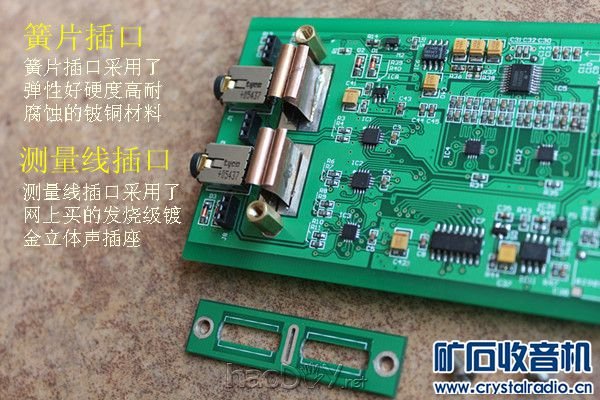

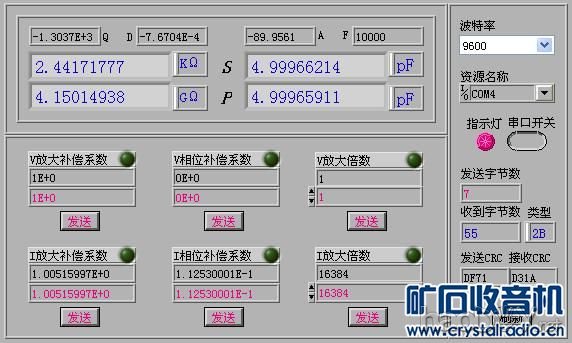

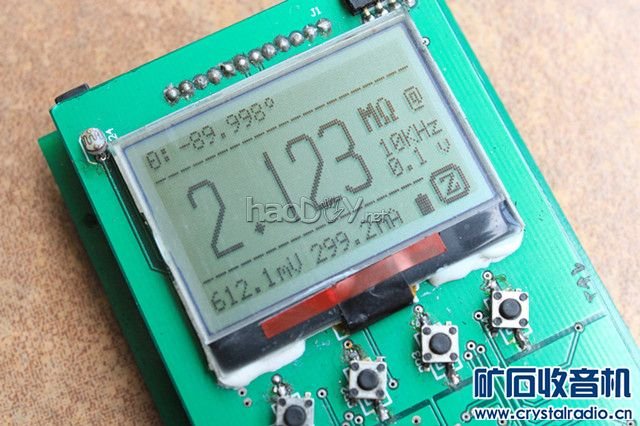

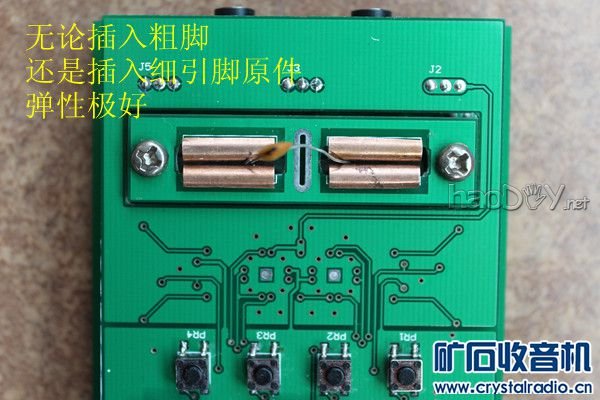

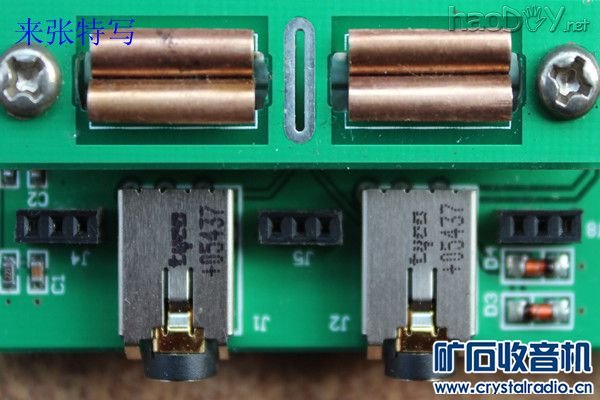

VI放大器是2倍的步进值:KV=1,2,4,......128;KI=1,2,4,.....32768; 增益校准使用精密电阻,手上只有准确度0.01%的箔电阻:250R 500R 1K 2K 4K 8K 16K 32K 64K, RX70: 100R 1K 10K 采样电阻10mR 47mR等。只能校准部分档位,很不爽,正在想以这些电阻为基准的变通方法。 方法A:临时改动电路,增加DCR,指望调好DCR然后以自身的测量结果来调试LCR。后来越来觉得如此转移的结果与直接使用高精度电阻相比必然存在差距,初步调校可以试试,最终校准还不能这么干。被逼着增加了DCR,以现有的几只精密电阻调试验证DCR,还不错算是又增加一个测量功能。 方法B:以现有精密电阻为基准,采用运放模拟,得到扩大或缩小的模拟电阻。觉得有可行性,对于纯电阻能行的话,对于阻抗也行,可得到损耗值不变的模可变的不同阻抗值,调LCR各档放大倍数用。 方法C:定做,只有定做RX70和RX76。 业余DIY不可能需要什么有什么,要试一下B方法。 相位校准是另一个难点,不易得到可信的相位标准,虽然像NP0之类的Q值很高,只能说很高,但还是没个标准;另外同一编带中的NP0电容避免不了出现Q值个别低的情况,曾遇到过。如果运气不好,调试失败。 设想以空气电容做相位标准,请看图, 清零后插入铜板构成平板电容 ![]() 调整相位,使θ接近90度 ![]() 如此调整相位后,再测量小电容的D、Q、θ等我认为有参考价值。 ![]() 对于放大倍数低的档位,需要更大的平行板电容,显然不现实。计划采取上述方法B,把模拟阻抗电路相位误差纠正后,模拟变换阻抗来调试其他档。 阻抗模拟是关键,这阵子反复思考的就是这个。 编了一个上位机调试软件,串口通讯的 ![]() 虽是DIY找乐子,还是想把表做的有模有样感觉才舒畅。大家都是行家,给参谋参谋: 1 尺寸100X70X25,用铝外壳。由于尺寸不大,按键设计4个,再多显得不协调不好布局,我这样赋予其功能: KEY0:选择测试频率0HZ 100HZ 120HZ 1KHZ 10KHZ,单按循环选择; KEY1:选择测试电压100mV 300mV 600mV,单按循环选择; KEY2:开路 /短路阻抗清零,公用一键; KEY3:选择显示模式 串联R-X-Q 并联R-X-D 阻抗Z-θ 完整模式,单按循环选择; 2 测量口 四线簧片插槽,不要二线香蕉头插座; 四线外接插座,用立体声插座,可四线测量接开尔文夹,也可二线测量接成表笔; 3 其它 3.5mm直流插座,用于充电;微动按钮用于电源开关(长按开 长按关);电源15分钟自动关机,短按电源开关,15分钟关机定时清零重新计时,延续电源开;屏幕背光随环境调节,由于受限操作按键,不设人工关闭;电池容量按不少于8小时工作时间考虑。 不同的体会和观点非常宝贵,对以上设想如何看,请不吝赐教 同志们先养养眼,后陆续汇报仪器的方方面面。 这是一组关于测量插口的照片 ![]() ![]() ![]() ![]() ![]() |
