全硬件的数显锂电池容量测量仪(5)

时间:2013-03-23 10:08来源:www.crystalradio.cn 作者:280445671 点击: 次
恒流源的调试：将充满电的锂电池BAT1按照正确的极性接入电路。断开控制板接插件P6所串联的电流表，再将高精度电流表A0串入。接通装置电源。仔细调节电位器VR4，使A0的示数为200mA。 脉冲振荡频率的调试：将控制板上
恒流源的调试：将充满电的锂电池BAT1按照正确的极性接入电路。断开控制板接插件P6所串联的电流表，再将高精度电流表A0串入。接通装置电源。仔细调节电位器VR4，使A0的示数为200mA。
脉冲振荡频率的调试：将控制板上三极管Q1的集电极c和发射极短路。接通装置电源。将高精度频率表f0的正表笔接在显示板IC1的7脚上，负表笔接电源地。仔细调节显示板上的电位器VR1，使f0的示数为568.89Hz。

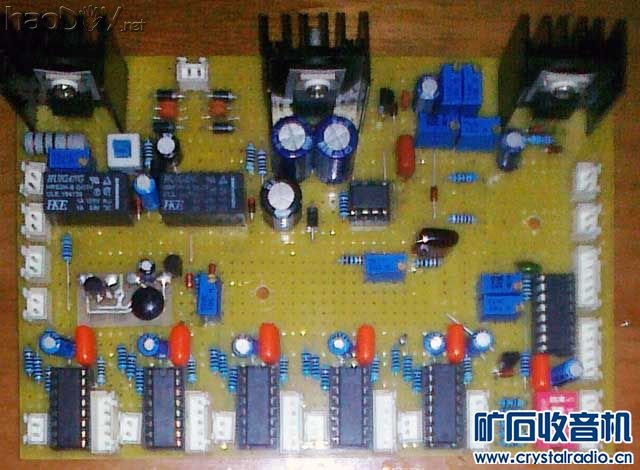

全硬件的数显锂电池容量测量仪

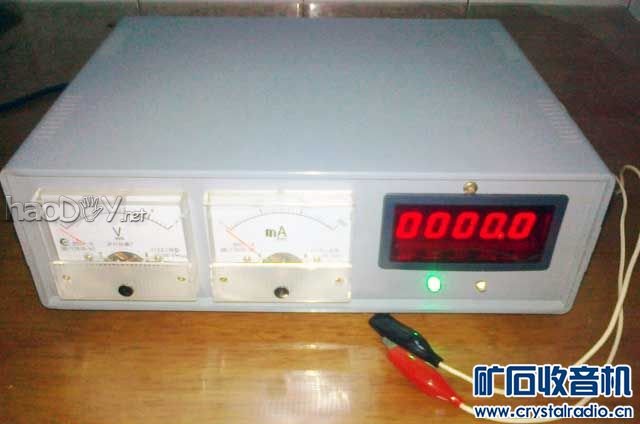

全硬件的数显锂电池容量测量仪

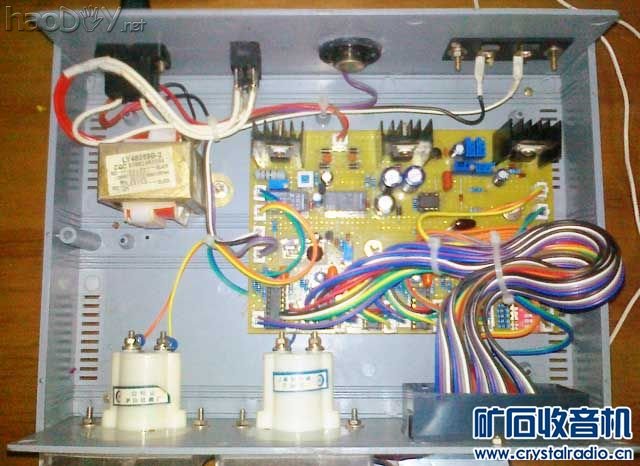

全硬件的数显锂电池容量测量仪


基本功能：
能测量容量为1-9999mAh的锂电池。
正面板设有电流、电压表，监视电池当前放电状态；设有数字计数器，即时显示当前已放出的电量。
放电结束时有自动音乐提醒功能。
进行下一次测试时计数器自动归零，无需人工清零，操作方便。
电路设有多种安全保护措施，防止电池接错、误接造成的损坏及安全事故。

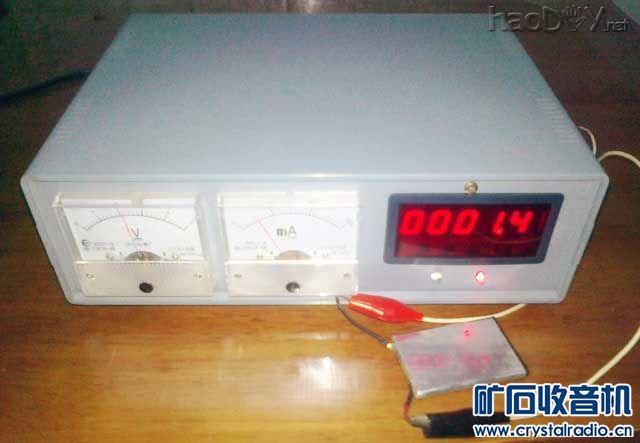

全硬件的数显锂电池容量测量仪

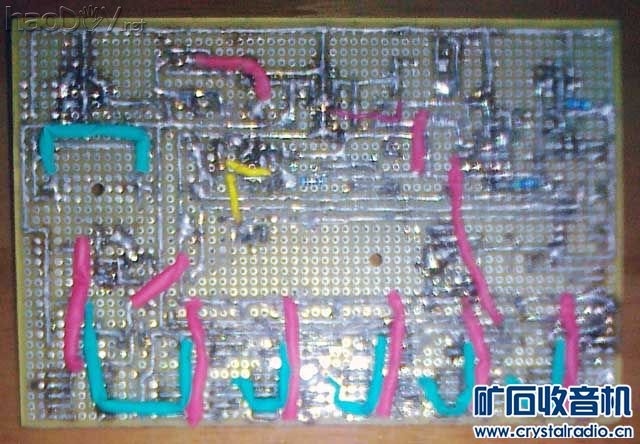

全硬件的数显锂电池容量测量仪

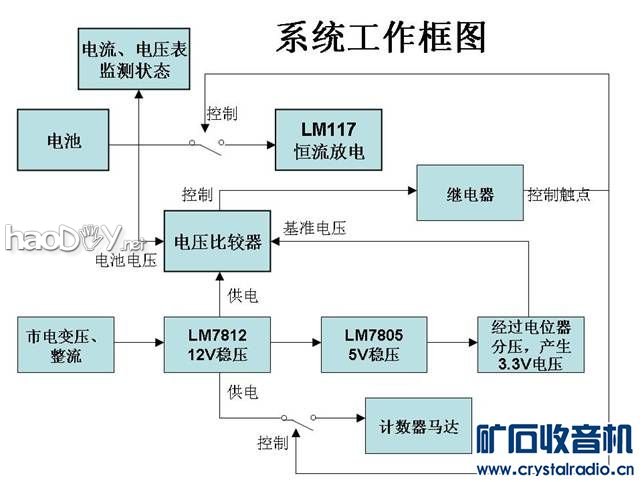

这是之前的不成功的设计，显示部分是机械的，马达带动计机械计数器，后来发现马达稳速实在困难，就改成电子数显计数了。

还有图片，超出24小时内的限制了，传不上来了怎么办？？？？明天大赛就结束了




全硬件的数显锂电池容量测量仪 (责任编辑：admin)
