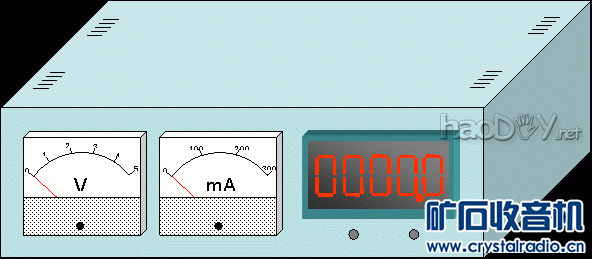

3脉冲产生部分：集成块CD4060内集成了一个高精度的脉冲振荡器。接在11脚、10脚、9脚的R1、VR1、C1为其外围电路。调节电位器VR1能微调其振荡频率。该集成块内部还集成了一组14级的二分频电路，能将振荡器产生的较高频率的脉冲降频214倍，从3脚输出，供计数电路使用。该集成块的12V电源由16脚输入，电源的通断受控制板上继电器的控制。9脚为电源地。 4计数电路及数码管驱动电路：集成块CD4033内集成了一组10进制计数电路和数码管驱动电路，每一块IC可驱动一只数码管。它的10脚、12脚、13脚、9脚、11脚、6脚、7脚分别驱动数码管的a、b、c、d、e、f、g段的显示。1脚为计数脉冲输入，实现每输入一个脉冲就将显示的数字+1的功能。5脚为进位脉冲输出，连接到下一块IC的1脚，实现多个集成块之间的级联，组合成5为数字的计数电路。15脚为清零脉冲输入。16脚为12V电源输入。9脚为电源地。其他各脚在本装置中没有用到，故接地（4脚除外）。个位的数码管上的小数点由电阻R6供电点亮。 5自动清零电路： 5块CD4033的15脚并联在一起，再接到C3的负极。当测量开始的瞬间，电容C3充电，向所有CD4033集成块的15脚释放一个脉冲，实现放电开始的瞬间计数器自动清零的功能。 6音乐提醒功能：集成块CL9300A为音乐集成块。电源由12V经R4降压，自1脚输入。2脚为触发端，C2在测量结束的瞬间充电，向集成块2脚释放一个脉冲，集成块自动播放一遍音乐。3脚为音乐信号输出，经三极管Q1放大后驱动扬声器。4脚为电源地。R5为扬声器限流电阻。扬声器SPEAKER经接插件P5接入电路。 装置外观及结构设计： 装置外壳及外观的整体概况：外壳整体形状为长方体，材质为塑料，体积为长25cm，宽19cm，高8cm。 装置正、背面板外观的概况：装置的正面板从左到右依次设有电压监测表、电流监测表、数字计数器及工作状态指示灯。后面板从左到右依次设有电池输入接口、扬声器、电源开关及电源输入接口。 装置内部概况：装置内部从左到右依次安装电源变压器、控制电路板、显示电路板。 外观简图：根据以上设计，绘制出装置的外观图，如下图所示。  制作： 使用万能电路板制作电路。 把塑料外壳打洞，将各部件镶嵌在面板上。 调试： 4.35V基准电压的调试：接通装置电源，将高精度电压表V0的正表笔接在控制板IC3的5脚上，负表笔接电源地。仔细调节电位器VR2，使V0的示数为4.35V。 2.75V基准电压的调试：将控制板上三极管Q1的集电极c和发射极短路。接通装置电源。将高精度电压表V0的正表笔接在控制板IC3的2脚上，负表笔接电源地。仔细调节电位器VR1，使V0的示数为2.75V。 2.75V基准电压提升电路的调试：接通装置电源，将高精度电压表V0的正表笔接在控制板IC3的5脚上，负表笔接电源地。仔细调节电位器VR3，使V0的示数为3.5V。 (责任编辑：admin) |
