电容ESR表(2)

时间:2013-02-28 16:51来源:www.crystalradio.cn 作者:yacasu119 点击:

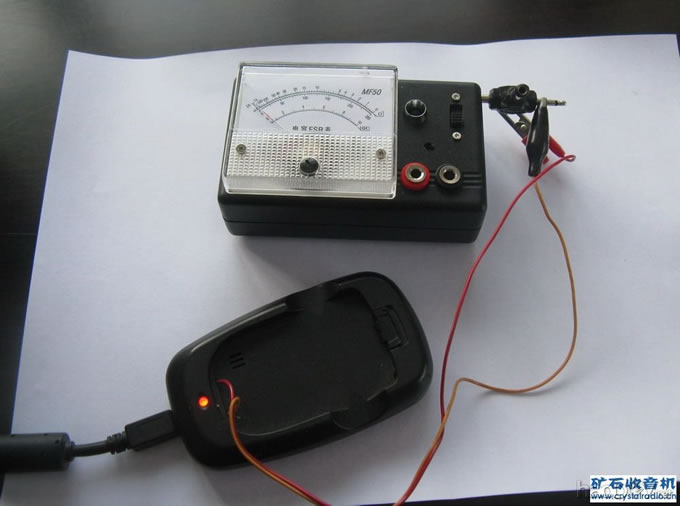

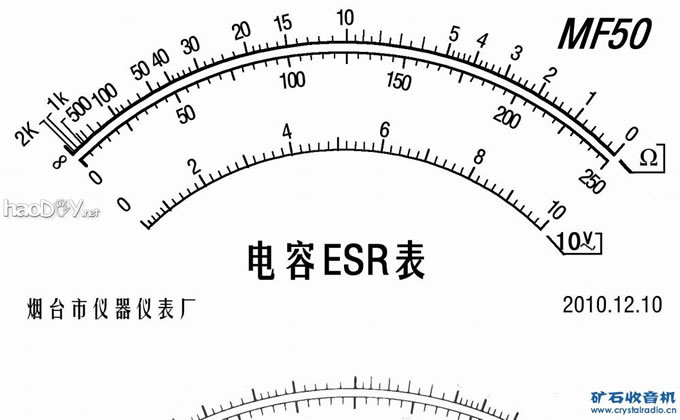

表盘绘制是用相机将MF50的表盘拍上去后用图象解决软件从新画的,文件附后,可能放在WORD文件上,调整适合的大小打进去即可. ESR表盘8.rar (138.75 KB, 下载次数: 659) 因为没找到适合大小的电位器,调零电阻间接焊在了
电容ESR表
表盘绘制是用相机将MF50的表盘拍上去后用图象解决软件从新画的,文件附后,可能放在WORD文件上,调整适合的大小打进去即可.
电容ESR表
电容ESR表 ESR表盘8.rar (138.75 KB, 下载次数: 659)
因为没找到适合大小的电位器,调零电阻间接焊在了电路板上,外壳上打了个小孔,用小镙丝刀调零.

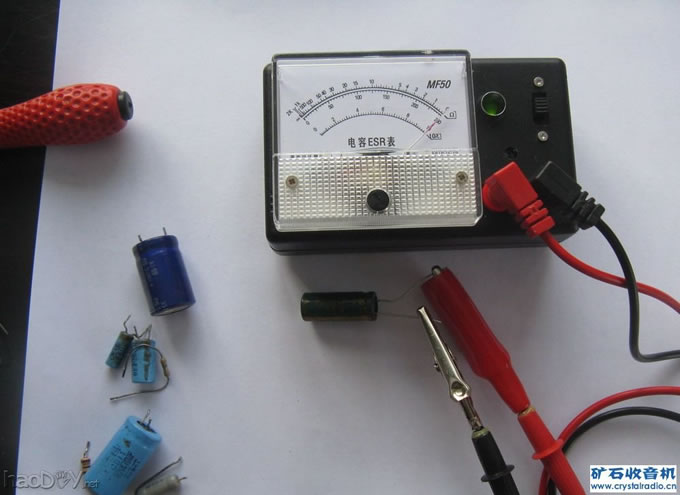

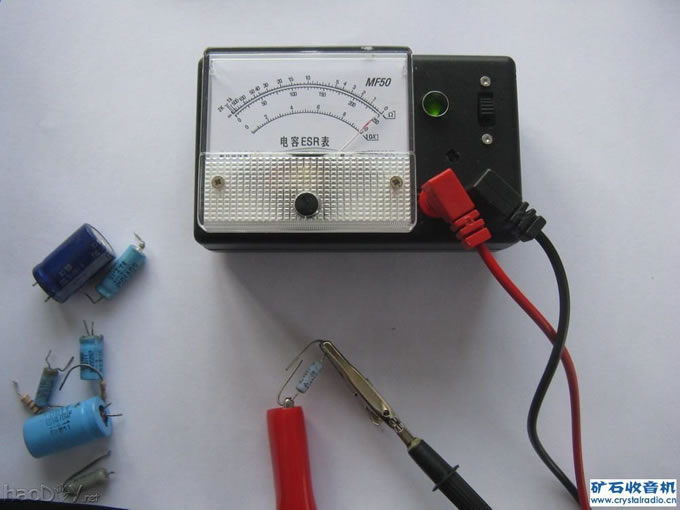

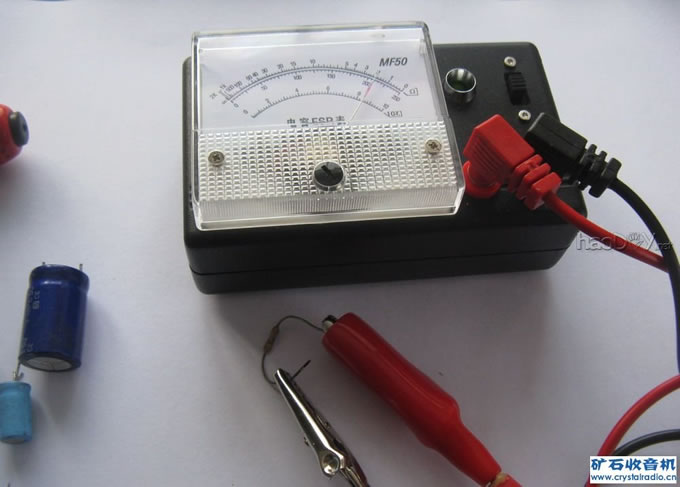

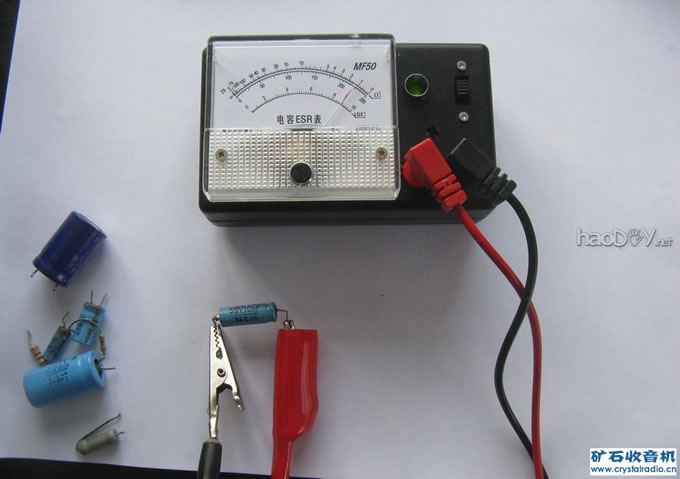

测量固定电阻和电容还是比较准的,振荡部分的频率实测是108kHZ.
电容ESR表0.33欧电阻
电容ESR表

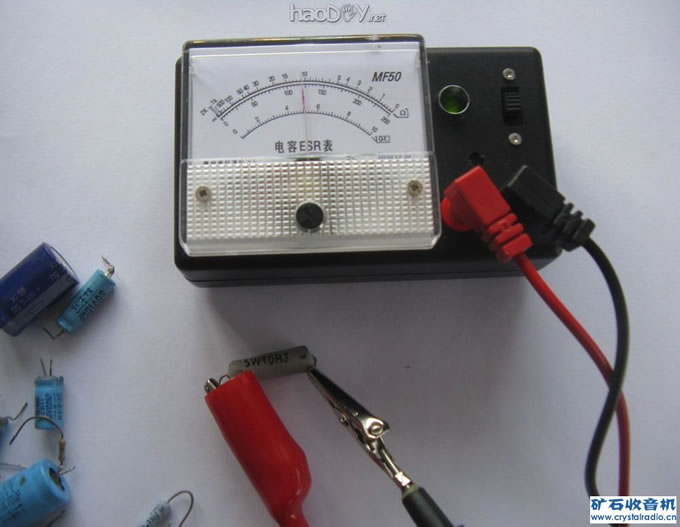

2欧电阻
电容ESR表电容ESR表, (责任编辑:admin)
