DD-1型多用指针式万用表

时间:2013-02-24 23:26来源:www.crystalradio.cn 作者:汉江水 点击:
这是用3v档测为1.35v 这是用内部150v电压测量稳压管2CW111,用100v档测量稳压值为12.5v 这是用内部150v电压测量稳压管2CW111,用30v档测量稳压值为12.8v. 2CW111的稳压值为了12.214v,可见测量值在标值范围内 这是测
如今矿坛举行第二次DIY大赛,作为矿坛一员,要义不容辞地响应号召积极参与其中。
      矿坛第一次举行DIY大赛我没赶上,这次不能失去这个机会。本次大赛本人的作品为DD-1型(自己定名,意思为电子式多用表)多用表。该表本来去年就想制作,主要元器件大部已准备好,只差波段开关,惊闻矿坛要举办大赛,便马上在友谊电子处邮购,12月1日开始制作,到12月16日结束。
     该表为指针式表,内部采用一块运放,3只晶体三极管,二个变压器及其他阻容件。测量范围除一般万用表的电压、电流、电阻以外,主要增加了一般表上没有的反向击穿电压测试和绝缘电阻测试。众所周知,指针式万用表在准确性、价格上等均无法与数字式表相抗衡,但它有数字表没有的优点,如具有连续性、不耗电或少耗电(电子式),而电阻档更是数字表无法比拟的,因此具备一块质量较高的指针式表是本次制作的目的。
     技术指标:
直流电压:  30mv——500v;
交流电压:0.1——500v(0.1v以下线性差);
直流电流:3μA——500mA;
交流电流:100μA——500mA(100μA以下用处不大);
电阻档:R×1——R×100k;
交直流电压档内阻100k/v——330k/v( 30mv——100v)
                              10k/v——33k/v( 500v)
交直流电流压降:均为0.1v。
机内输出高压150v、500v;
绝缘电阻测试验:1M——100M。

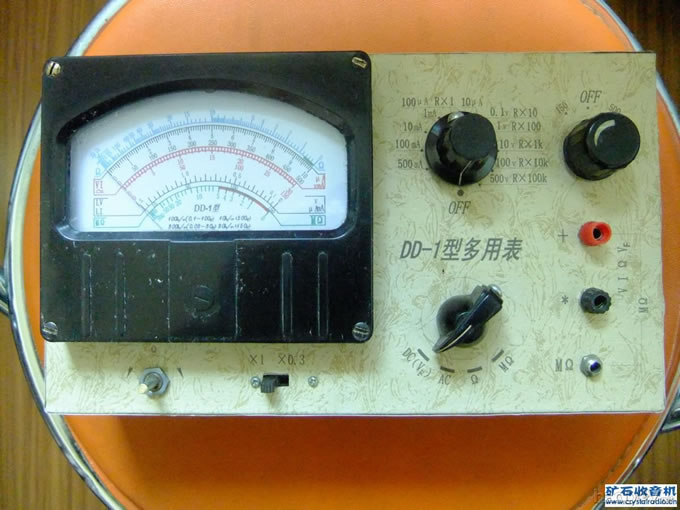

现初步调试,基本达到要求,准确度基本可以。以下看图。


2010_1213zzzz0002.jpg表头是用仪器拆下来的表头,该表头线性较好




这是焊好的档位选择开关。
#p#分页标题#e#
这是焊好的主线路板;
这是高压发生器线路板


2010-12-17 20:57:11 上传
下载附件 (118.65 KB)

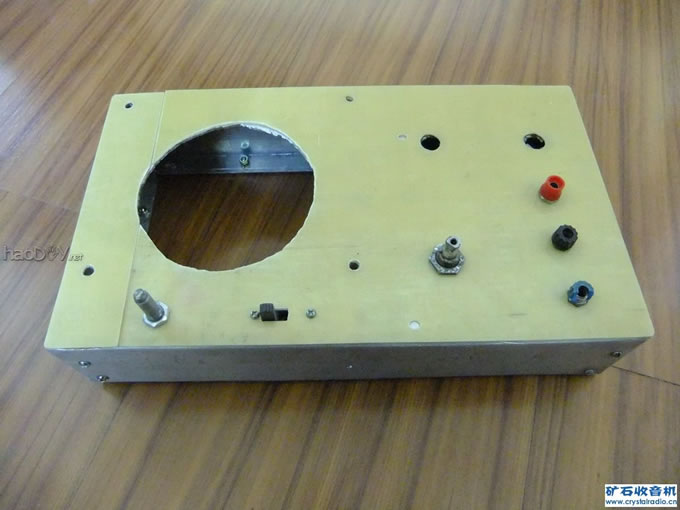

这是制作好的机壳


2010-12-17 20:59:15 上传
下载附件 (128.14 KB)

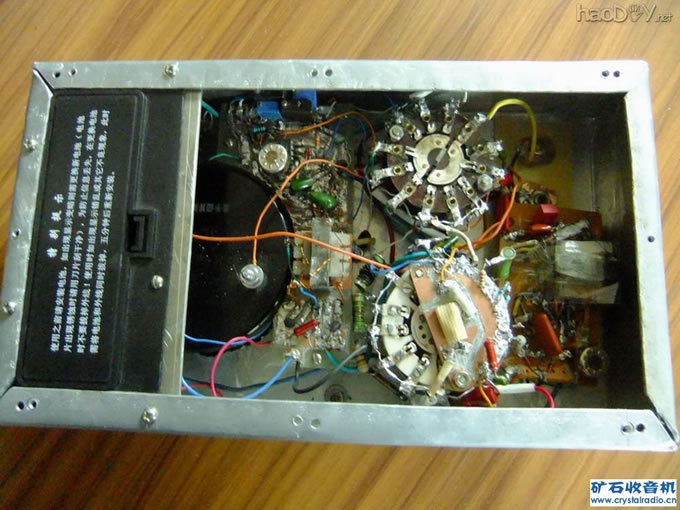

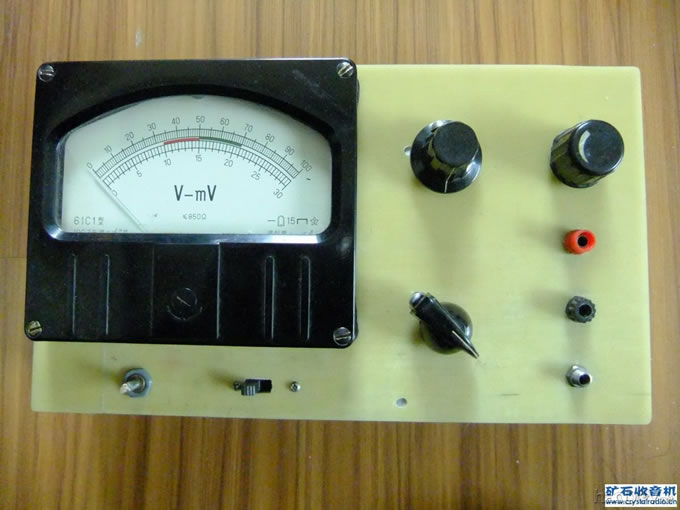

初步装入机壳



内部接线图

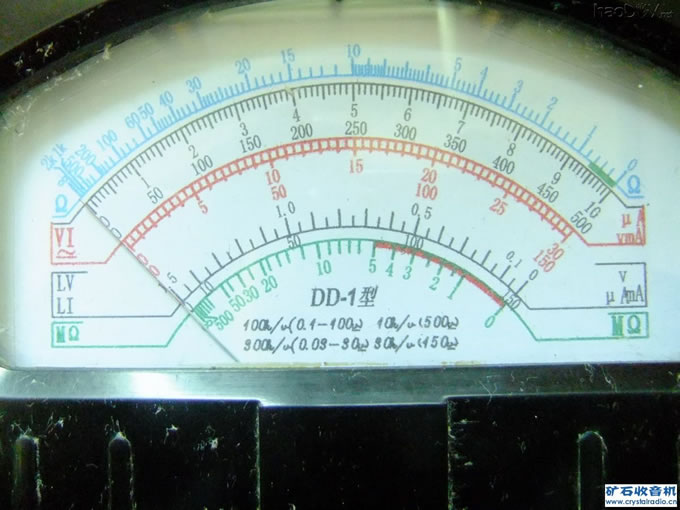

新绘制的表盘

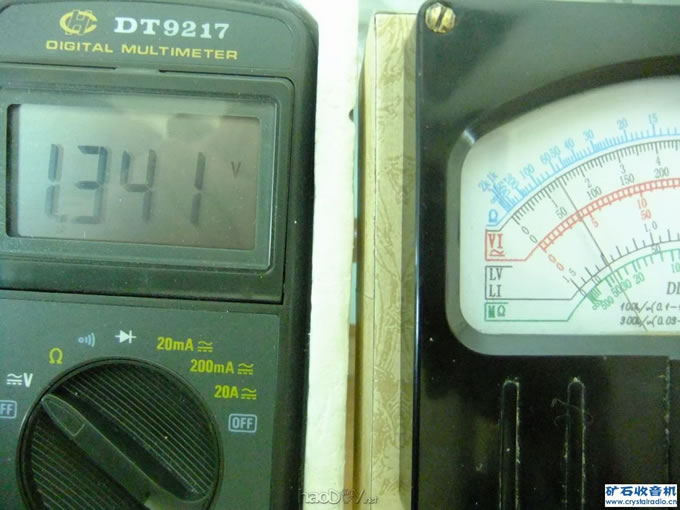

这是测试干电池的电压,数字表1.34v,指针表用10v档为1.4v。
#p#分页标题#e#
这是用3v档测为1.35v


这是用内部150v电压测量稳压管2CW111,用100v档测量稳压值为12.5v
这是用内部150v电压测量稳压管2CW111,用30v档测量稳压值为12.8v.
2CW111的稳压值为了12.2—14v,可见测量值在标值范围内


这是测试发光管的反向电压,电压为21.8v;
这是测试发光管的正向电压,电压为1.62v,可见发光管已点燃,实测其电流为2mA


由于参数选择开关档位所限,无法安测电容、电感档位,如果选择6刀8掷开关就可以,另外如果右上角的开关挡位再多的话,高压可多选几个电压值,如50v、150v、250v、500v等几种,这样测量击穿电压值更准确一些

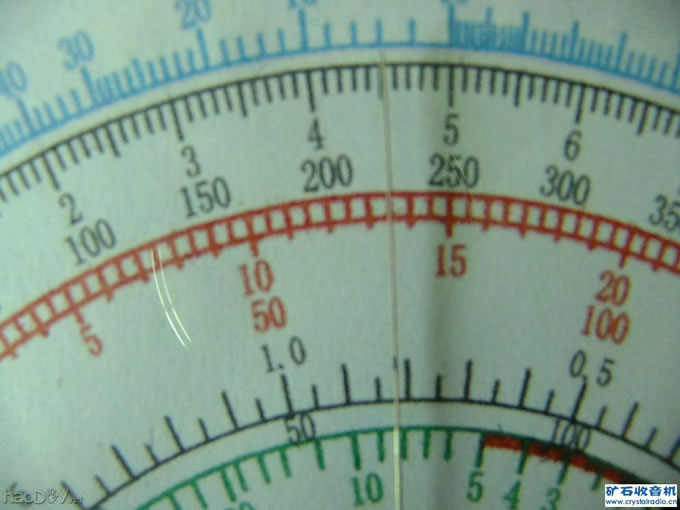

表盘是用CAD画的,画时要以电压线为基准,因为它是线性的,其它如电阻档等其它档位的刻度线均换算成电压刻度线(我的这块表的电阻刻度线大格为实测值,小格为计算成电压刻度线并与实际值对比画的),只要电压刻度正确,其他刻度线也就正确了,关键是在画电压刻度线之前,要对表头的线性做一了解,如表头线性好,就可以等分画,如线性差,就要按实际电压指示值画。画完之后再与原表盘进行细致的对比,如有偏差,就要纠正,反复几次就可成功,最后用彩色打印机打印出就可以了。


这两天工作稳定后,画了正式图,电路图上来了。
