图 1 示出了一种观念性的电路,它能检测这两种相位序列。对付特定的元件值,合用以下前提 ：只有当VS2正亏得VS1之前120呈现时（这表白了正确的相位序列）,R1和C2两头的电压才相称,即它们的巨细和相位均沟通。在这种环境下,A和B点之间的电压为零。与此相反,只有当VS2在 VS3之前120时（这对应于相反序列）,C2和R3两头的电压才相称。

　　参考图2中的相图,当R1和C2两头的电压相称时,VC1=-VR2,VC1+VR1=VS1,VC2+VR2=VS2。以下公式满意这些前提： VR1= VC2=(1/2) VS2=(1/2) VS1, VC1= VR2=cos 30 VS1=cos 30 VS2。解以下公式来计较元件值： XC1= tan 60R1=√3R1。且R2=tan 60 XC2,个中XC2=-j[1/(2pfC)],f暗示VS电压的频率。

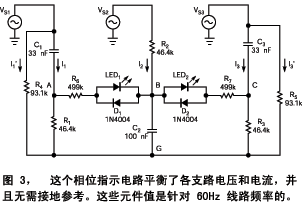

　　其它,为了确保反向相位序列的检测,C1=C3而且 R1=R3,即第三条支路中的元件与第一条支路中的元件沟通。图3中的相位序列检测电路添加了与第一条和第三条支路并联的电阻器 R4和R5,从而无需通过地线。消除了对地线的必要,这也就划定了 XC1+R1和 XC2+R2之间的比例。要想没有电流从节点G流向地,各支路中的电流总和就必需便是零,假如把节点G和地断开,那么它相对付地的电位也是零。

　　只要XC1与R1、XC2与R2、XC3与 R3之好比上所述,那么R1、C2和R3两头的电压降的均衡状态就能获得保持。用一个常数乘以任何支路的阻抗,只会影响流过响应支路的电流巨细。流过任何支路的电流泛起的相位角度与该支路中的电阻器两头电压沟通。图4中的相图表白了图3中的电流。从这张表示图来看,假如 I2=tan 60 I1,则 I1+I2=-2I3。因此,I3的巨细是 (I1+I2) 的一半,偏向恰恰相反。

　　这些电流的矢量图表白：假如添加两股电流,每股的巨细便是I3,相位与VS1和VS3沟通,则发生的总电流的巨细和相位与I3沟通,因此,节点 G的总电流为零：I1+I2+I3+I1''+I3''= I1+I2+2I3=0。为使电流总和为零,R4=R5= R1+XC1= R1-j[1/(2pfC1)] 。图3中的两个 LED 指示正确相位序列或反向相位序列。当LED2亮,LED1不亮时,节点A和B之间的电压是0V,这对应于正确的相位序列。反向相位序列点亮LED1,而LED2不亮。与LED并联的二极管可防备高出LED的反向击穿电压,而且电阻器R6和R7限定了流过LED的正向电流。要想到达更高的迅速度,可用高输入阻抗的交换电检测电路取代LED。

　　该电路的最终版包括一些表白全部三个相位是否携带电压的指示器。在图3的电路中,携带0V的相位点亮两个LED。按照应用的差异,可把由LED和掩护二极管构成的电压检测电路与VS1/VS2/VS3和节点G之间的限流电阻器串联。还可利器具有恰当串联限流电阻器的低功率霓虹灯。

　　在选择元件时,应确保它们的值切合以下比例。对付C1的任选值,R1=R2=R3=1/(2pfC1tan 60)、C1=C3、C2=3C1、R4=R5=2R1。在为C1选值时,流过检测电路的电流应明明低于流过各支路的电流,这就为C1解除了恣意低的值。
