非常好用,买了个便宜的USB虚拟示波器

时间:2012-11-24 11:38来源:未知 作者:admin 点击:

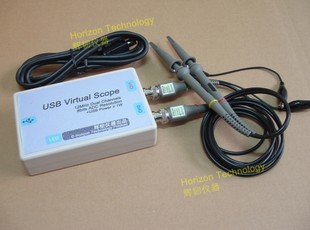

没空DIY 示波器 ,但又确实需要一个小巧随身带 的 ,故尔买了个先用用,顺便学学架构,淘宝网上转了一圈,还真相中一个。 下载 (17.43 KB) 2011-1-5 21:41 价格 很便宜,性能不低。 双通道,12MHz高采样速率,一般 应用 轻轻松松显示波形 兼容标准示波器探头
没空DIY示波器,但又确实需要一个小巧随身带,故尔买了个先用用,顺便学学架构,淘宝网上转了一圈,还真相中一个。

非常好用,买了个便宜的USB虚拟示波器


价格很便宜,性能不低。
双通道,12MHz高采样速率,一般应用轻轻松松显示波形
兼容标准示波器探头,具备10倍衰减


呵呵,双通道12M采样,修板子够用了。

因为是12M的实时采样,不是等效采样的哟,单片机直接读AD采样值肯定来不及,用FIFO来缓冲,成本又上去了。用68013虽然能达到,但卖家给的软件,USB部分用的是PL2303,假USB传输的,真用68013,就不是这个用法了。
单片机直接读AD值,做得最牛的是桂林的今越电子,采用AVR高速单片机,实时采样也只做到4M,号称等效采样能达到20M了,但那是虚的。

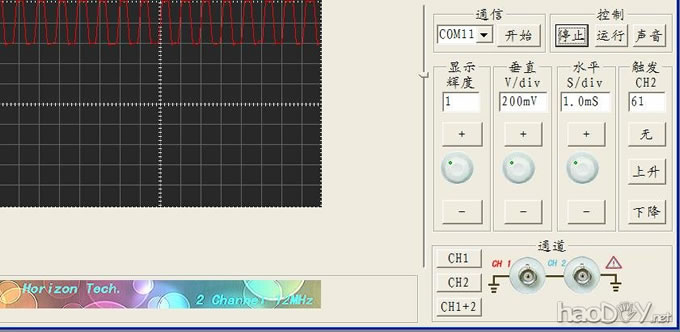

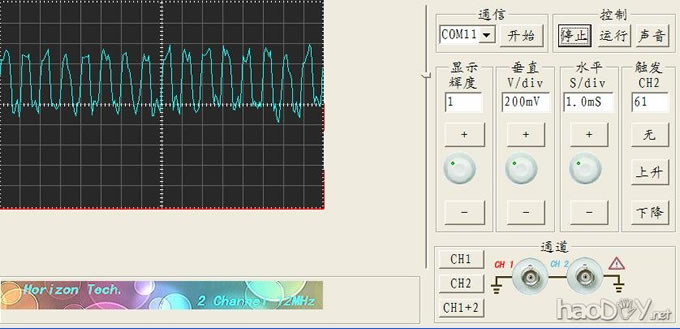

上测试图
非常好用,买了个便宜的USB虚拟示波器


非常好用,买了个便宜的USB虚拟示波器

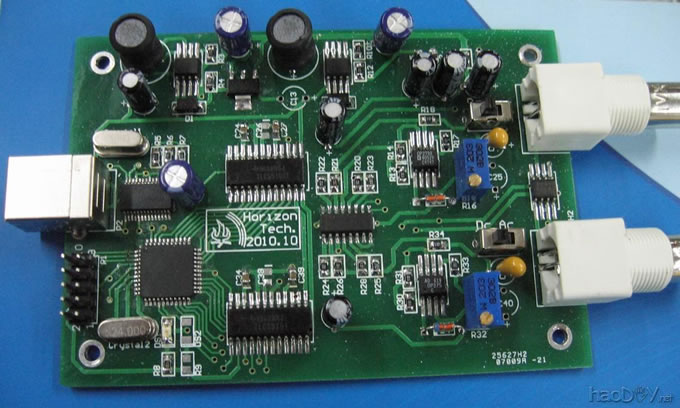

上内部PP

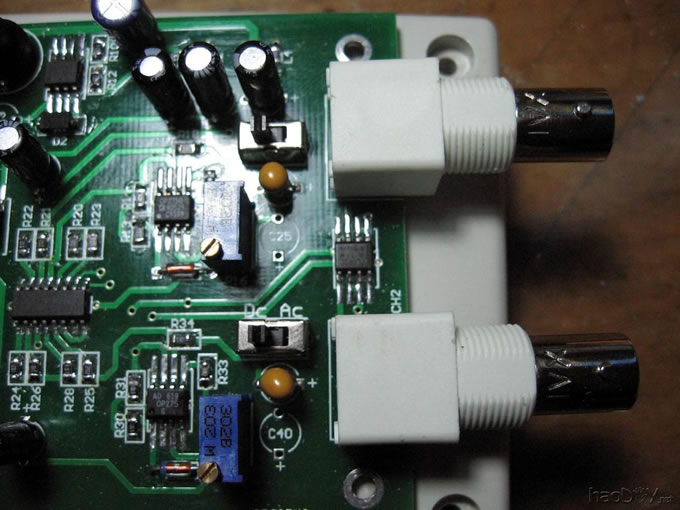

正面主视

非常好用,买了个便宜的USB虚拟示波器

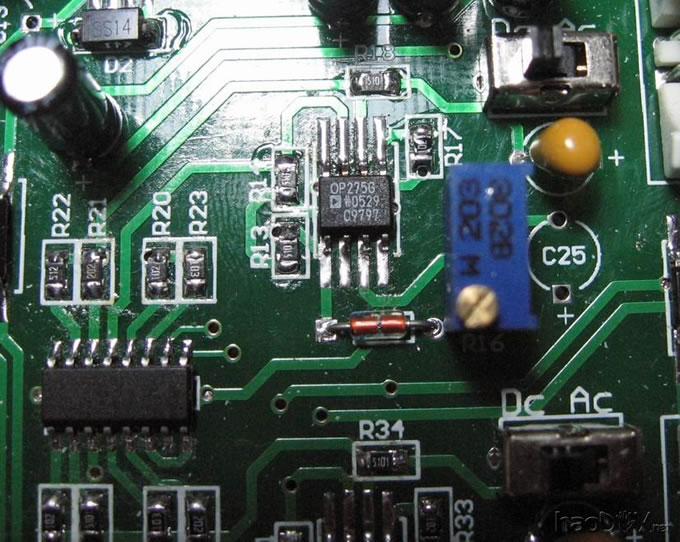

高阻射随部分TL082
非常好用,买了个便宜的USB虚拟示波器


可控增益放大
非常好用,买了个便宜的USB虚拟示波器
