非常好用,买了个便宜的USB虚拟示波器

时间:2012-11-24 11:38来源:未知 作者:admin 点击:
下载 (132.88 KB) 2011-1-11 12:17 高速AD部分tlV5510 下载 (66.06 KB) 2011-1-11 12:17 主控MCU和通讯部分 下载 (82.04 KB) 2011-1-11 12:17 电源部分 背面 下载 (2.11 MB) 2011-1-11 12:18 DSO138手持袖珍数字示
没空DIY示波器,但又确实需要一个小巧随身带,故尔买了个先用用,顺便学学架构,淘宝网上转了一圈,还真相中一个。



价格很便宜,性能不低。
双通道,12MHz高采样速率,一般应用轻轻松松显示波形
兼容标准示波器探头,具备10倍衰减


呵呵,双通道12M采样,修板子够用了。

因为是12M的实时采样,不是等效采样的哟,单片机直接读AD采样值肯定来不及,用FIFO来缓冲,成本又上去了。用68013虽然能达到,但卖家给的软件,USB部分用的是PL2303,假USB传输的,真用68013,就不是这个用法了。
单片机直接读AD值,做得最牛的是桂林的今越电子,采用AVR高速单片机,实时采样也只做到4M,号称等效采样能达到20M了,但那是虚的。

上测试图



上内部PP
正面主视

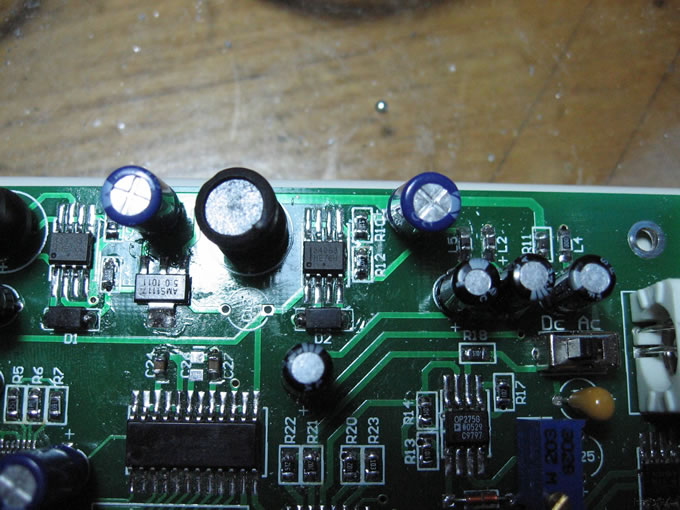

高阻射随部分TL082


可控增益放大

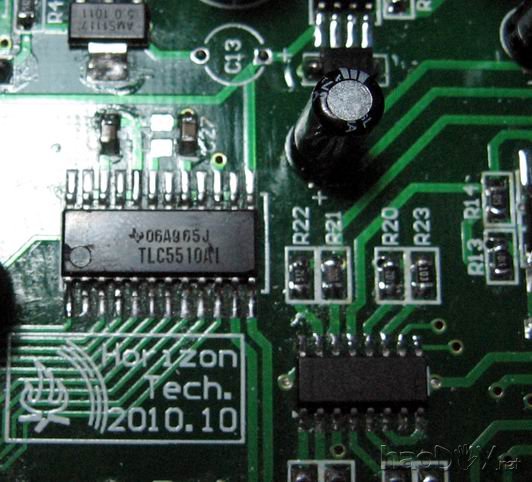

高速AD部分tlV5510

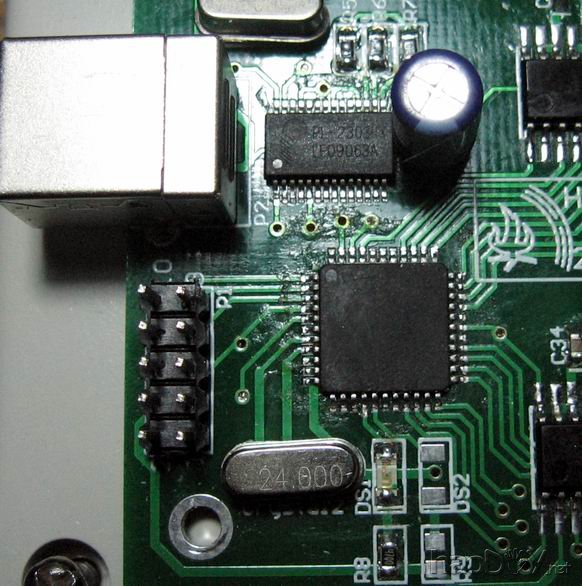

主控MCU和通讯部分


电源部分

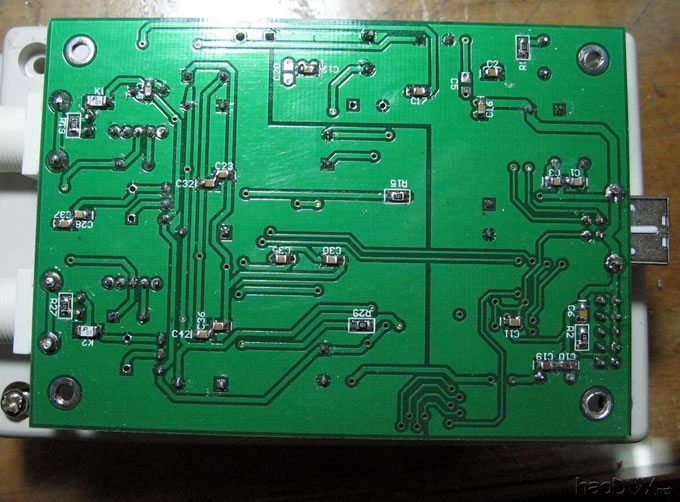

背面
