自作的高压包短路测试仪

时间:2013-05-12 09:22来源:www.jdwx.info 作者:小罗家电 点击:
现在电视的行输出变压器坏的也很多,有时难免会误判,特用NE555做了一个行输出变压器短路测试仪,测量精确,电路稳定,方便实用,我试了一下,还可以。方便带上门去修。用9v电的非常方便。 例如上门去修一台彩电,怀疑是高压包坏了,可用它来测试一下,可以方便确
现在电视的行输出变压器坏的也很多,有时难免会误判,特用NE555做了一个行输出变压器短路测试仪,测量精确,电路稳定,方便实用,我试了一下,还可以。方便带上门去修。用9v电的非常方便。

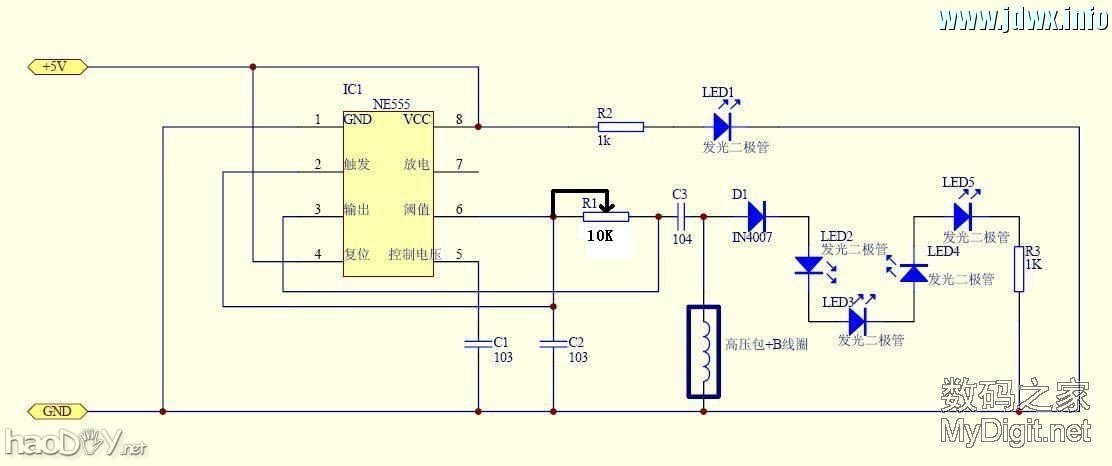

       例如上门去修一台彩电,怀疑是高压包坏了,可用它来测试一下,可以方便确定是不是高压包坏了,省去了很多时间。不多说了,先上原理图,下面这个是正确的电路图:


自作的高压包短路测试仪


测试功能:测高压包的匝间短路状态(焊下高压包,接高压包的+B和行管引脚,不用分极性,如果高压包正常,D1、D2、D3、D4四个指示灯全亮,如果有一圈短路,四个指示灯全灭,证明此高压包内部有短路,坏的,可以在高压包磁芯上绕一圈,短路一下就可以检测出来。

自作的高压包短路测试仪
自作的高压包短路测试仪
自作的高压包短路测试仪

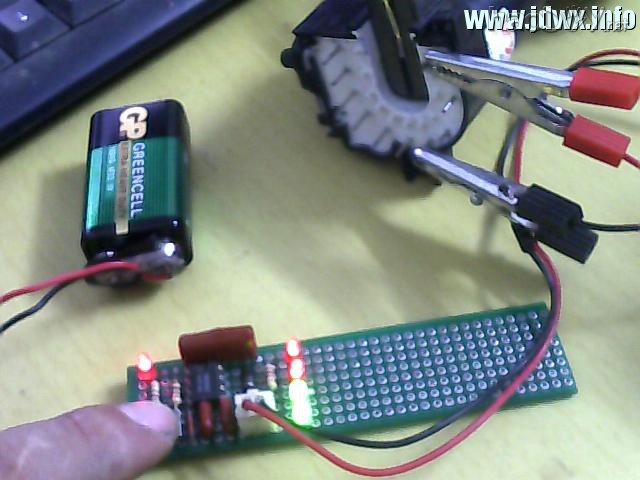

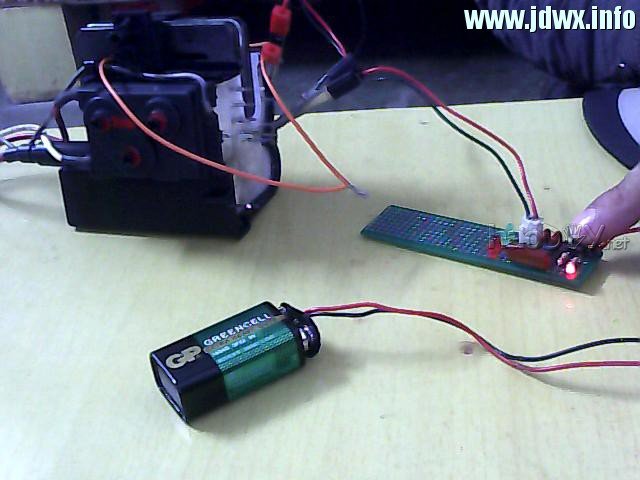

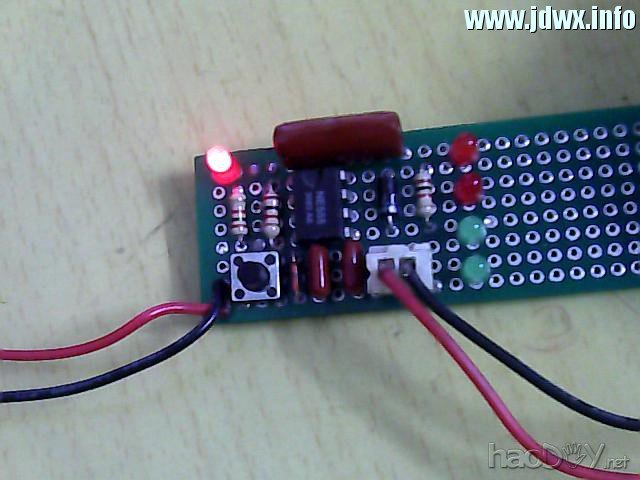

这是我自己亲手制作的,测试很准,线路还看得过去,使用操作方便,不需要用万用表测量,直接观看四个指示灯就可以分辨出高压包的好坏
