万能板布线好帮手 - 布线笔

时间:2014-07-08 21:28来源:未知 作者:admin 点击:
设计电路的时候往往要先做几个原型看看,做原型的话,就难免要飞线啦。特别是下面这种用洞洞板的,飞起来可费劲了。 今天我给大家介绍个小工具,帮助你飞得更容易一点。 材料和工具: 注射针头一个(将头磨平) 完整的旧圆珠笔杆一根 铜丝一卷(含卷轴) 长

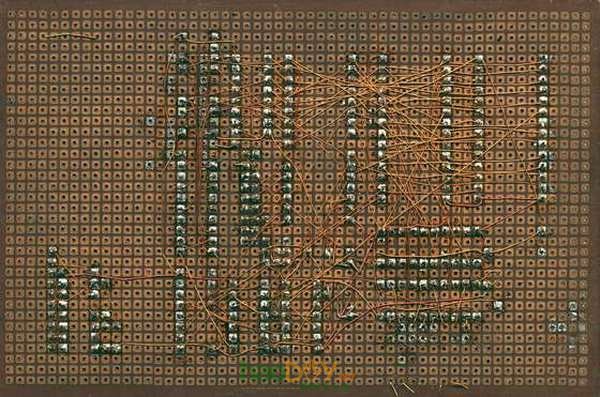

设计电路的时候往往要先做几个原型看看,做原型的话,就难免要飞线啦。特别是下面这种用洞洞板的,飞起来可费劲了。

万能板布线好帮手 - 布线笔

今天我给大家介绍个小工具,帮助你飞得更容易一点。

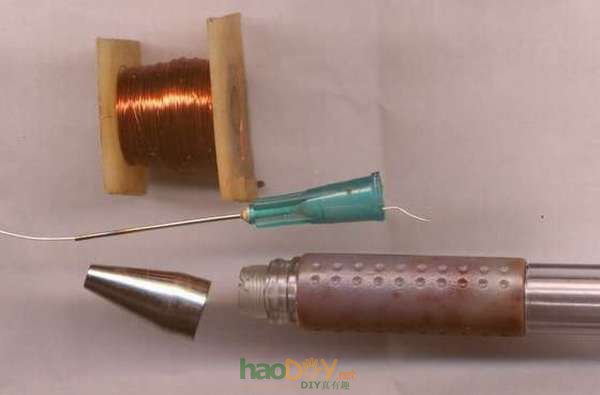

材料和工具:
注射针头一个(将头磨平)
完整的旧圆珠笔杆一根
铜丝一卷(含卷轴)
长螺杆一个(螺杆直径和铜丝卷轴孔径相当,长度比卷轴高度长一厘米左右)

万能板布线好帮手 - 布线笔

组装:

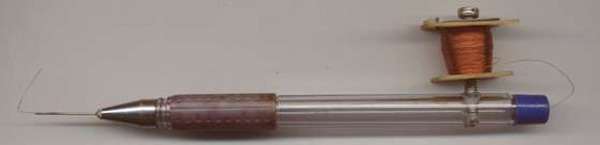

如下图,在笔杆上钻一个空,比螺杆直径略小,用螺杆将铜丝卷轴固定在笔杆上。将铜丝从笔杆末端穿进去,从笔杆前段穿出来。然后将铜丝穿过注射器针头,然后用笔头帽将针头固定在笔杆上。一支布线笔就做成了。够Easy吧!

万能板布线好帮手 - 布线笔

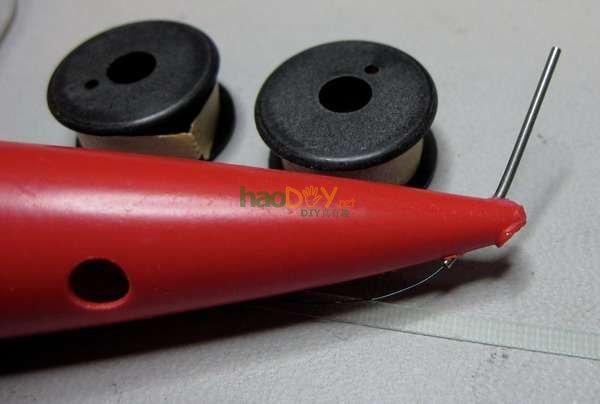

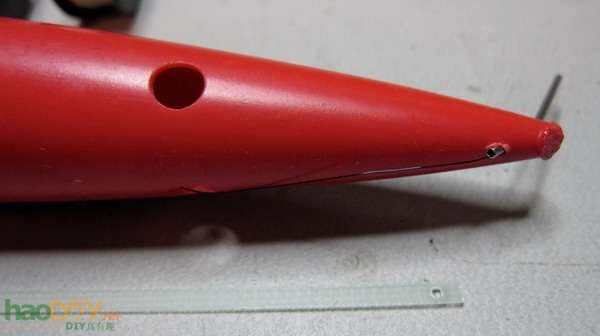

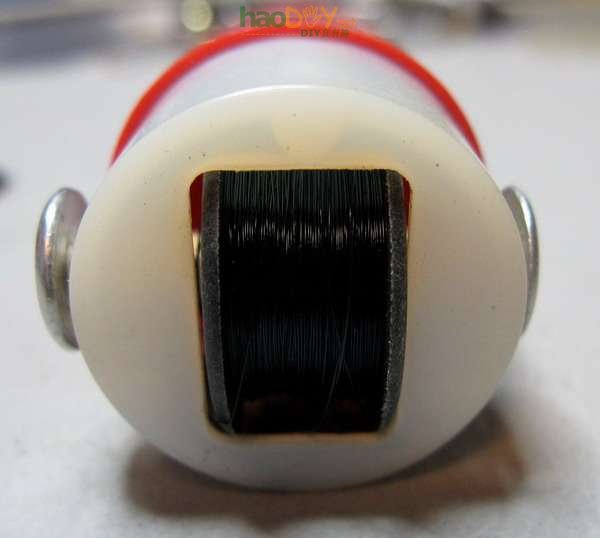

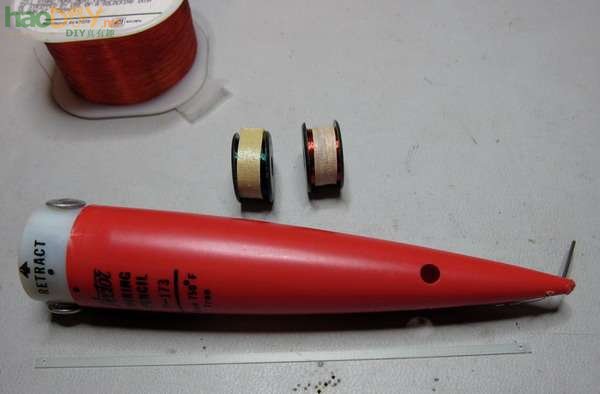

下面还有一个升级版本,用了更好的材料,同时采用了弯针头的设计,有材料的朋友可以折腾一下:

万能板布线好帮手 - 布线笔

万能板布线好帮手 - 布线笔

万能板布线好帮手 - 布线笔

万能板布线好帮手 - 布线笔


漆包线连接飞线不用刮漆直接焊接
