我自制的电火花打孔机成功了 视频

时间:2015-06-22 09:17来源:bbs.mydigit.cn 作者:铁木珍 点击:
验证版,还没有做外壳。 机头是去年做的,发在了我爱模型上。那时用智能电压表控制电极升降。 我的智能电压表改造帖: http://bbs.mydigit.cn/read.php?tid=486948 前几天制作了小支架: http://bbs.mydigit.cn/read.php?tid=529980 这几天经过研究,去掉了
验证版,还没有做外壳。


机头是去年做的,发在了我爱模型上。那时用智能电压表控制电极升降。
我的智能电压表改造帖:
http://bbs.mydigit.cn/read.php?tid=486948


前几天制作了小支架:
http://bbs.mydigit.cn/read.php?tid=529980


这几天经过研究,去掉了智能电压表,控制信号直接从电动车充电器引出,因此极大地简化了电路,并且控制反馈速度比使用智能电压表更迅捷。这种控制方式为本人首创,网上未见同类作品。

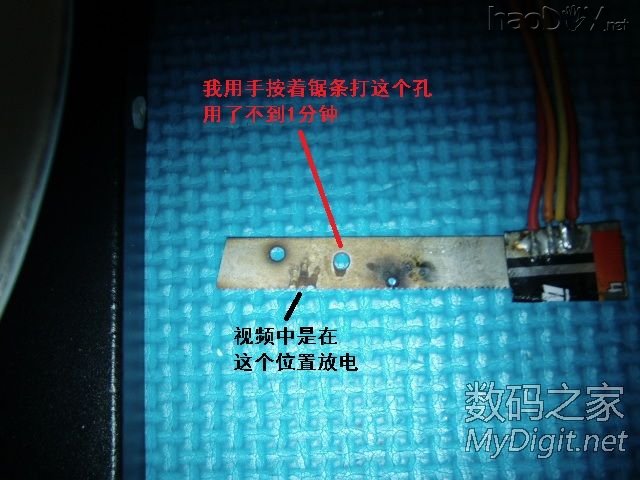

效率也得到了提高,在钢锯条上打一个直径3毫米的孔约1分钟,工件夹具还没有做,如果工具牢固固定,速度将会更快。

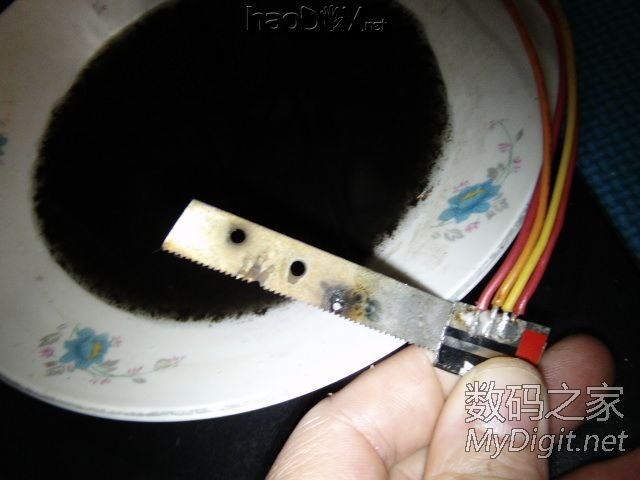

效果图
我自制的电火花打孔机成功了 视频





我自制的电火花打孔机成功了 视频

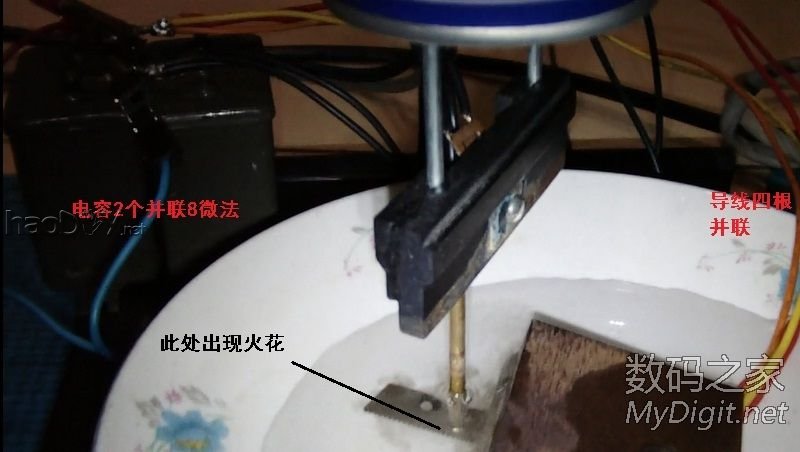

工作照
我自制的电火花打孔机成功了 视频

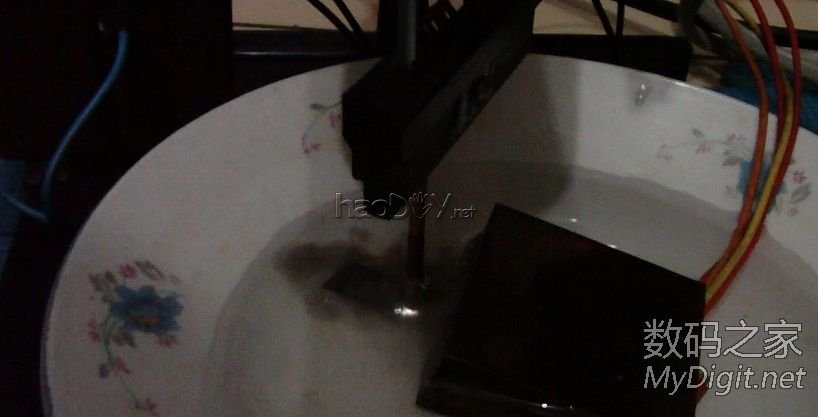

关灯,火花更清楚了。
我自制的电火花打孔机成功了 视频



视频见楼下。

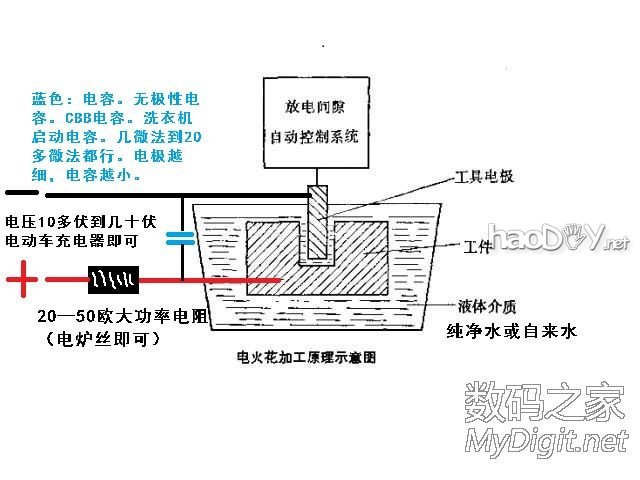

视频和工作原理解释:加电,空载,充电器绿灯亮,此信号送给单片机,控制螺杆顺时针转动,电极下降。电极接近工件,产生火花,此时相当于充电器进入充电状态,红灯亮,绿灯灭,此信号送给单片机,控制电极回退,稍一回退,绿灯亮(肉眼分辨不出),电极再前进,表现为步进电机来回摆动,此摆动有利于排屑。
如果短路了,红灯一直亮,电极回退,至绿灯亮,电极再前进。

我自制的电火花打孔机成功了 视频

等我年后试验成带高压脉冲的再回复您。
这个连续性差,效率太低,没有实际用途。
如果做成高压脉冲的,效率高了,据说能拿出去打孔赚钱呢。
