专业点，点焊机主机，微波炉变压器点焊机(5)_haoDIY

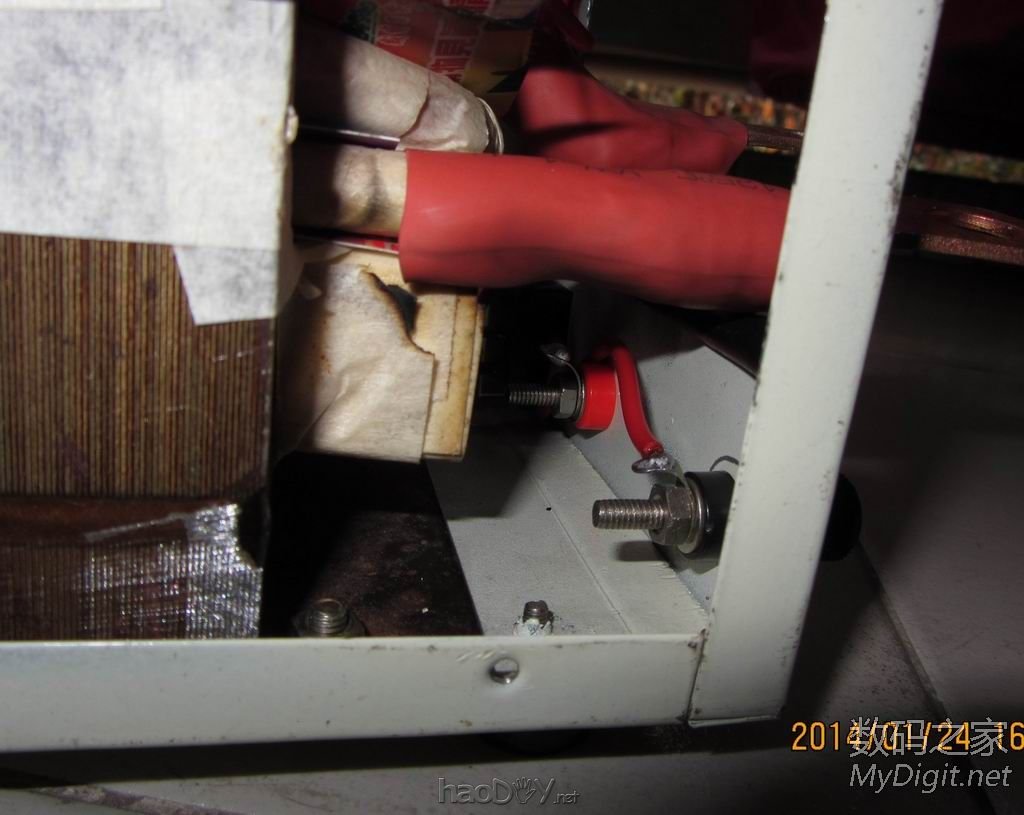

下图

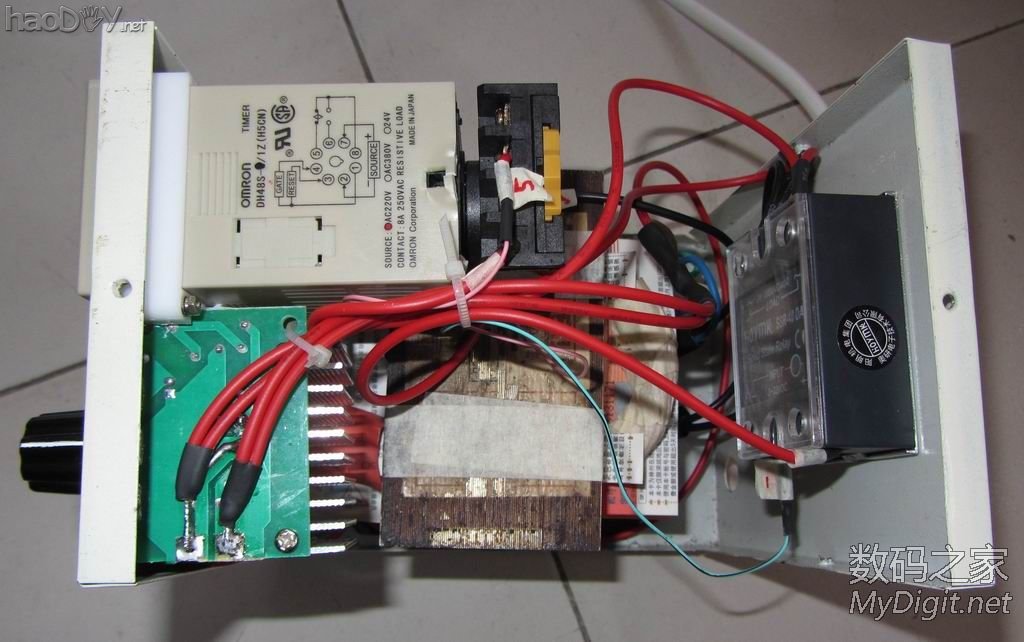

可控硅调压部分，网上买的，和台灯，电风扇调压一个方式。4000w的，散热片有点大，锯掉了一部分。
专业点，点焊机主机，微波炉变压器点焊机

下图

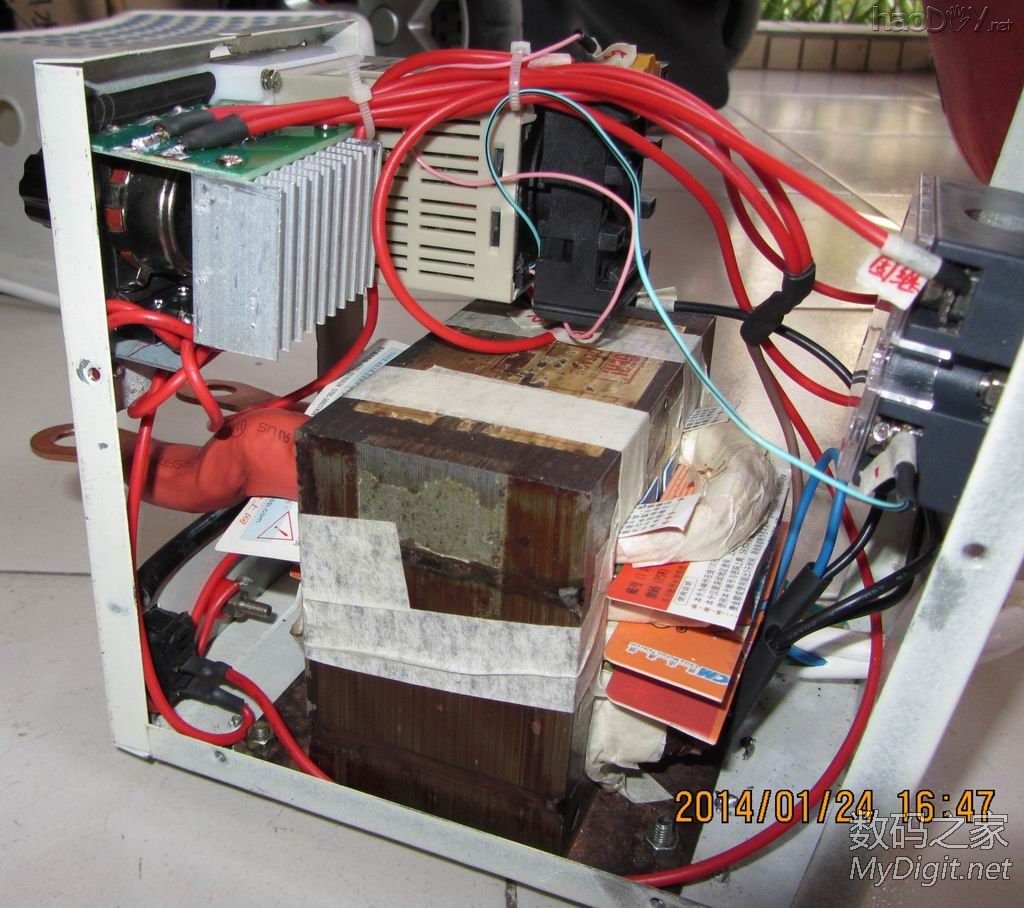

时间继电器拆开改造过，原来的复位端如果一直接通，继电器就一直吸住输出。后加了三极管等原件，改成就算按下不动，也只复位一次从新计时。
专业点，点焊机主机，微波炉变压器点焊机

下图

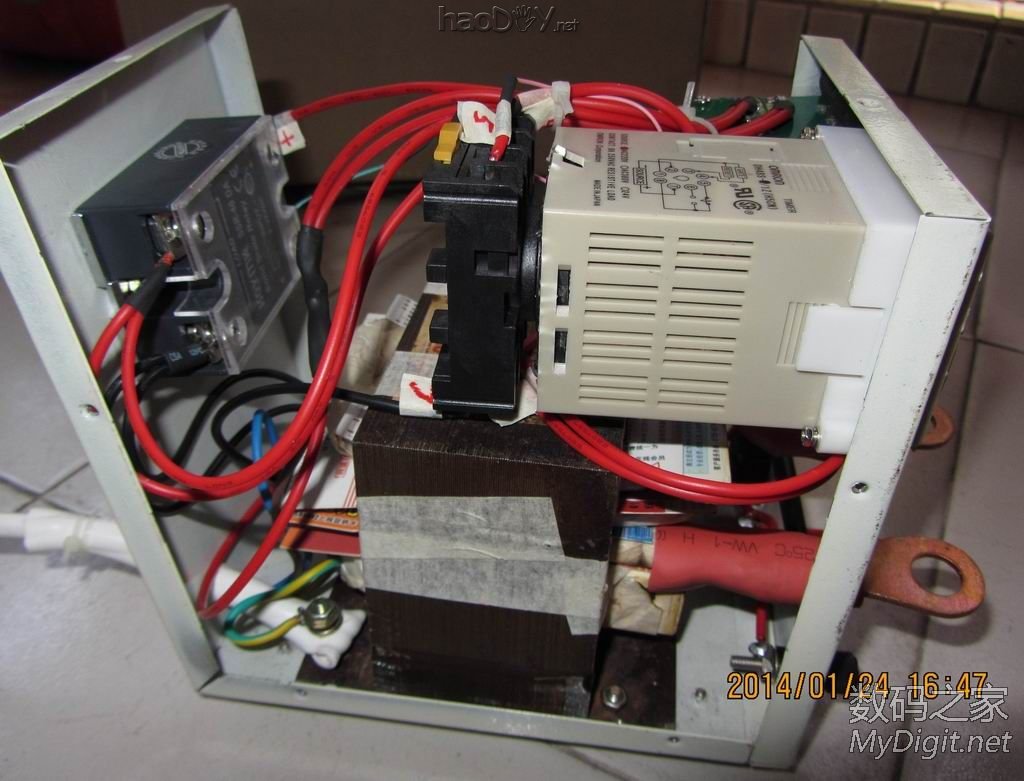

所有的线都加了标号，哈，想显得专业点。右边还接了地线，三心电源线接地线接机器外壳。

专业点，点焊机主机，微波炉变压器点焊机

下图

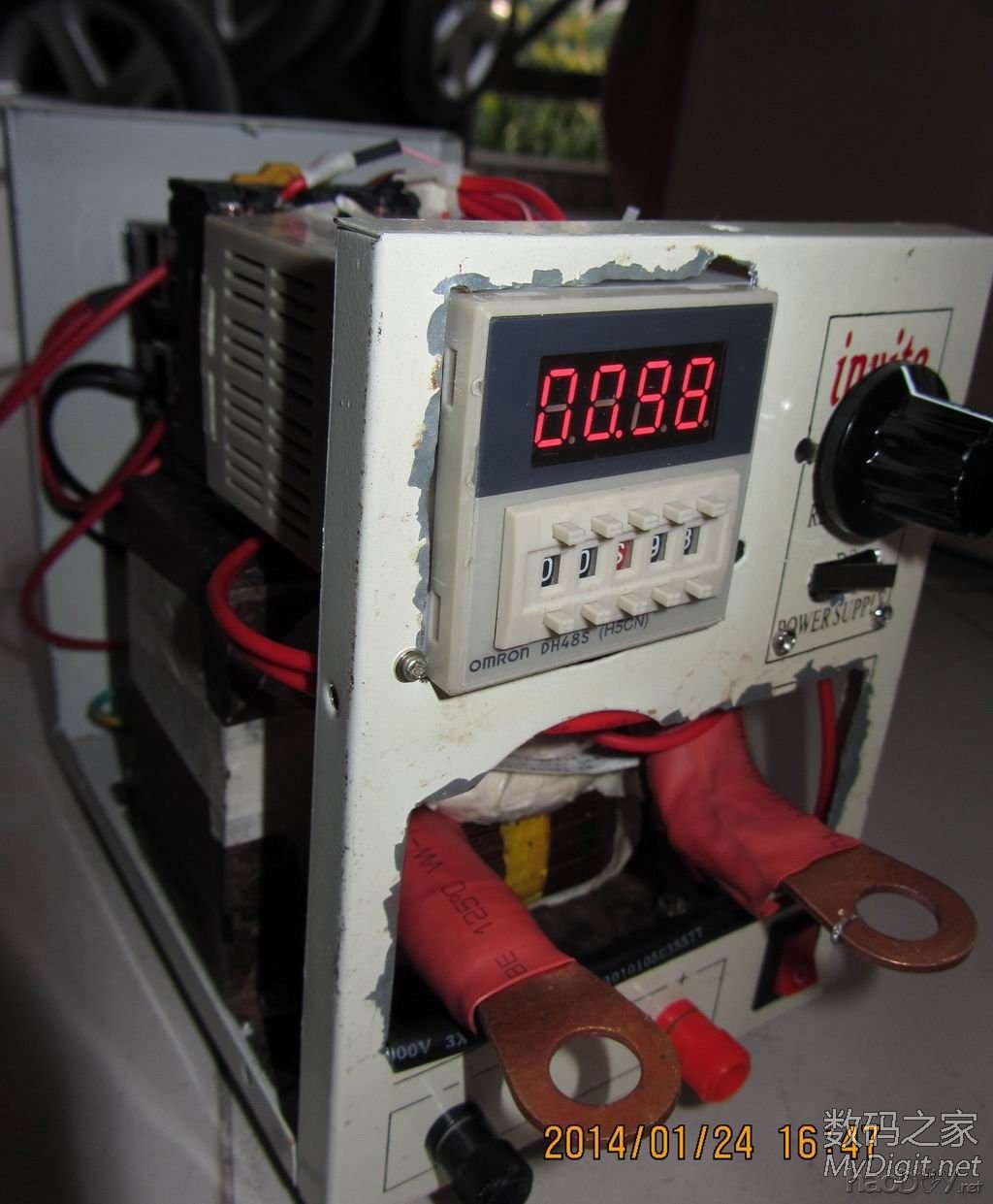

面板的口开得很粗糙，原来前面板是两个表，一个电压一个电流，开口过程很麻烦。

专业点，点焊机主机，微波炉变压器点焊机

下图

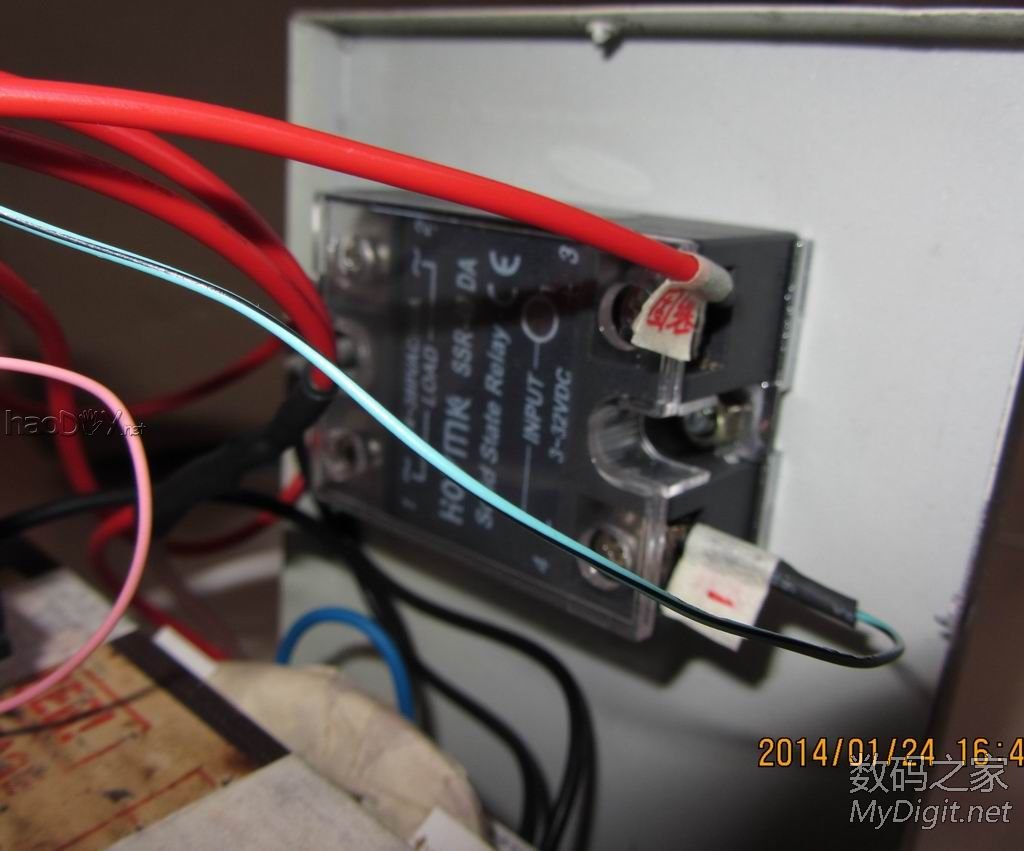

图中两个接线柱是外接按钮开关用的，可以接脚踏开关或者手按开关，每按一次，就算按着不动，继电器也只会按设定时间动一次。因为时间继电器改造过。
专业点，点焊机主机，微波炉变压器点焊机

下图

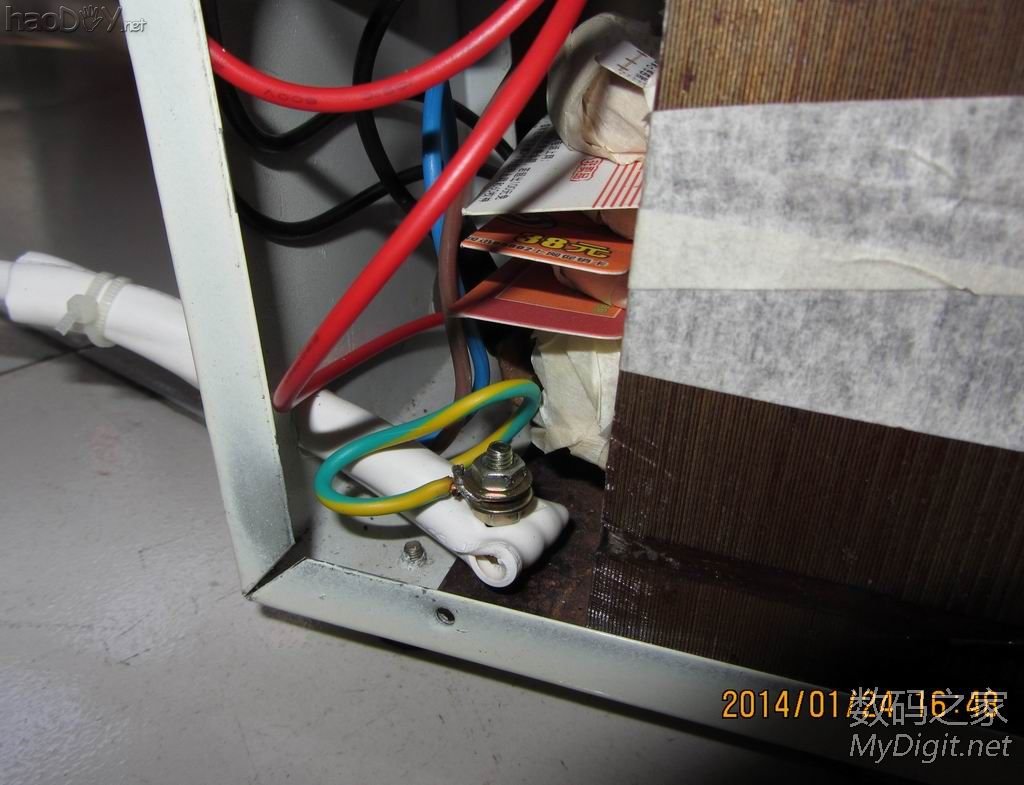

接地线，电源线拆了一个10a的接线板拆的，1平的铜线。
专业点，点焊机主机，微波炉变压器点焊机
