因为沒什么空余时间，花了大半年才折腾了个主机,其它的调压.脚踏开关.面板还要慢慢折腾， 这里先把它晒晒，让它更健康..... 首先从家里垃圾房找出旧微波炉，拆出变压器， 因为变压器铁芯是焊死的,而点焊机次级圈数少,所以就不拆铁芯，穿绕好了， 先把高压线圈锯掉一边，再用钻头把窗口里面的钻掉， 拆了高压线圈的牛  找些旧电线，脫皮，共16根直径 1.8mm ,6根直径 1.5mm, 截面枳 51平方, 穿绕了3圈, 线径大,穿绕难,绕得乱七八糟的，难看啊...  通电看看效果  次级2.1V, 初级空载电流4A,(120V)这么大啊,厉害啊..  不同直径的铜管 套起来做焊头 中间是4mm铜线包2层铜皮,用焊锡焊死   #p#分页标题#e#22mm铜管做焊柄  下焊柄中间再加4条4mm铜线,上焊柄中间再加绕变压器剩下的16根1.8mm,    2条朩枋,2块朩板装起来   找块夾板做面板    #p#分页标题#e#   初级电压120.3V  焊接时焊头电压0.8V, 变压器输出接头电压 1V,(上下焊柄损失了0.2V)初级电流18.5A  次级电流981A  照2张相,焊接口起火了  3mm铁钉   要干活去了，有空继续。 #p#分页标题#e#继续加几张图 种花草用的小勺子   位置沒对好,焊歪了...哈哈  一个小电机的外壳,脚断了

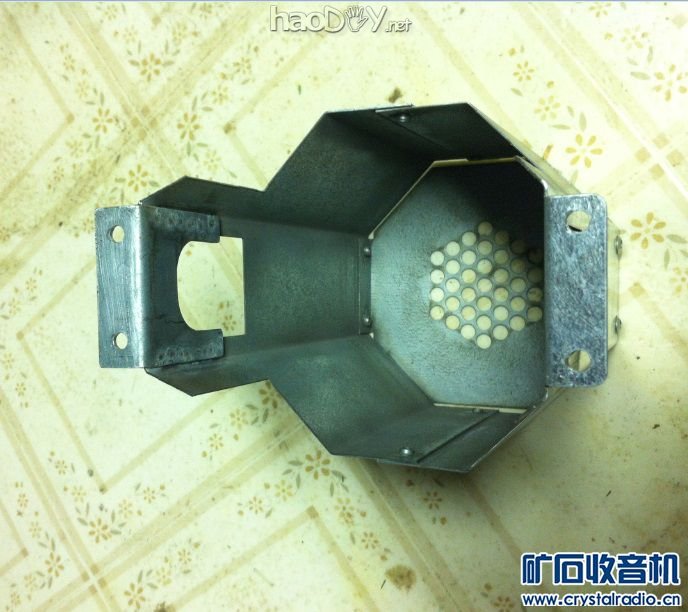

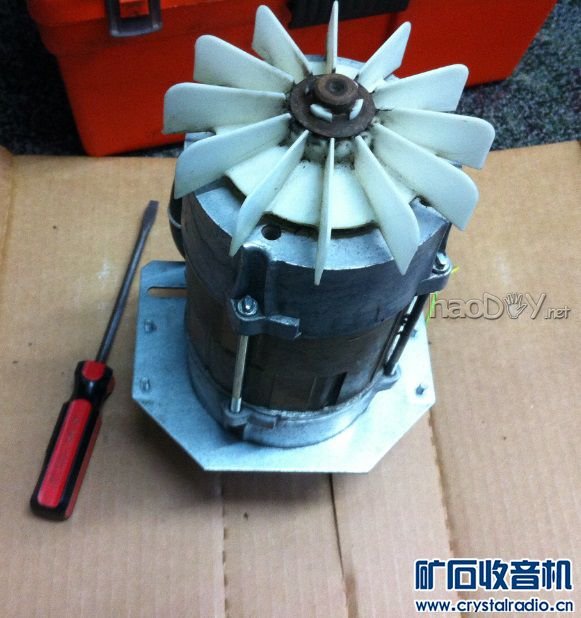

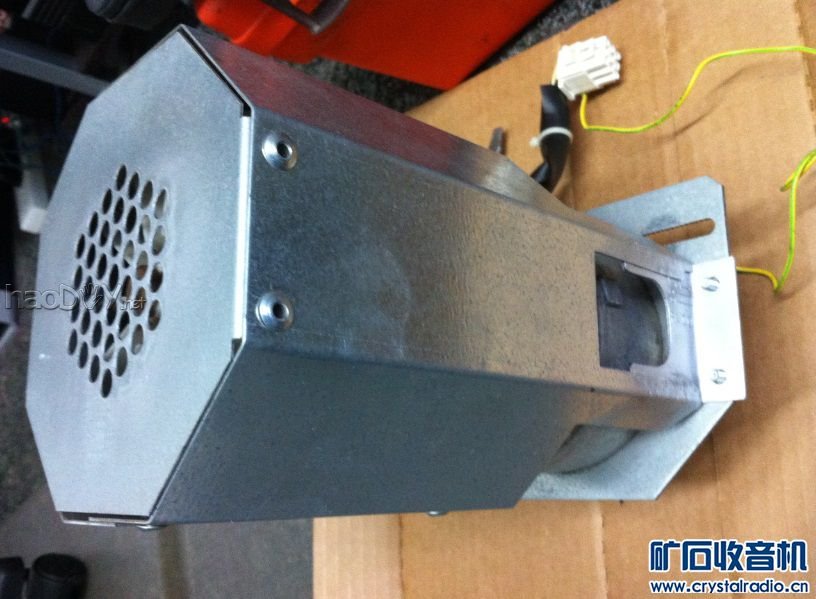

找块1.2mm铁片(原厚1mm),锯好弯个脚  焊接好   #p#分页标题#e# 钻上罗丝孔  电机   喷点油漆防锈,装回去，还不错,罗丝孔也刚好，  一般家用微波炉,功率也就800-1000W左右吧,因找不到铭牌标记，具体多少我也不清楚， 变压器原来输出只是一个高压输出，(沒测量,因为 1.要去找降压电阻才能测, 2.沒必要) 另外有条塑料线绕了3圈,也就是2.1V, 变压器尺寸 宽86mmX高72mmX厚60mm 中间舌宽28mm 焊嘴不能是铁的,因为我找不到铜棒做焊嘴,所以开始时我用不同直径的铜管, 中间铁罗丝套起来,焊锡焊牢做的焊嘴,结果就是你问的那样，上焊嘴跟上物件焊接在一起, 下焊嘴跟下物件焊接在一起, 而二物件却一点都接不上,沒办法， 只好拆了，改用4mm的铜线,包2层铜皮,套上铜管用焊锡焊牢,也就是现在的焊嘴 (责任编辑：admin) |
