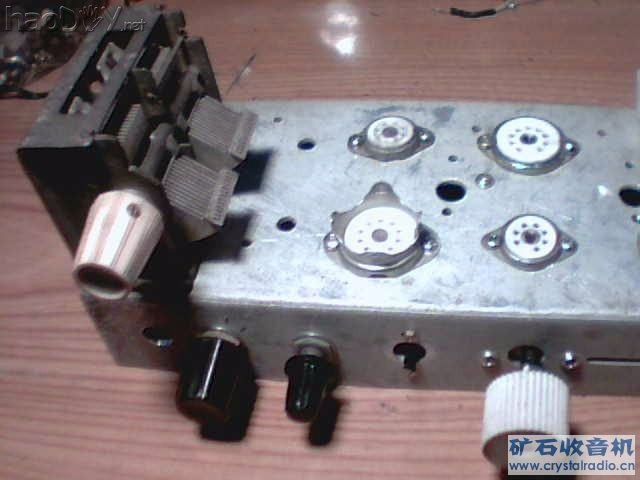

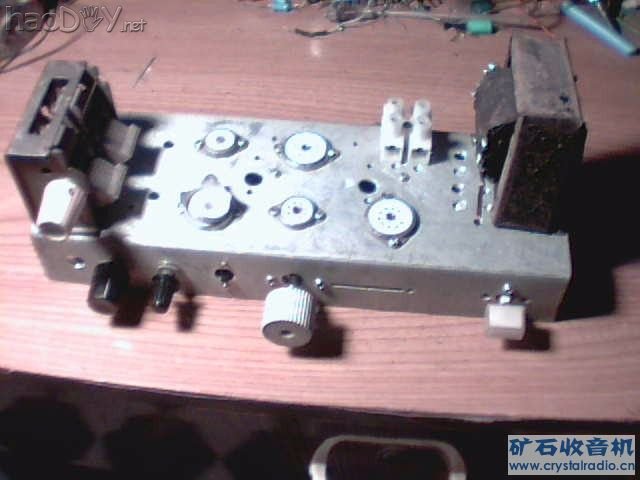

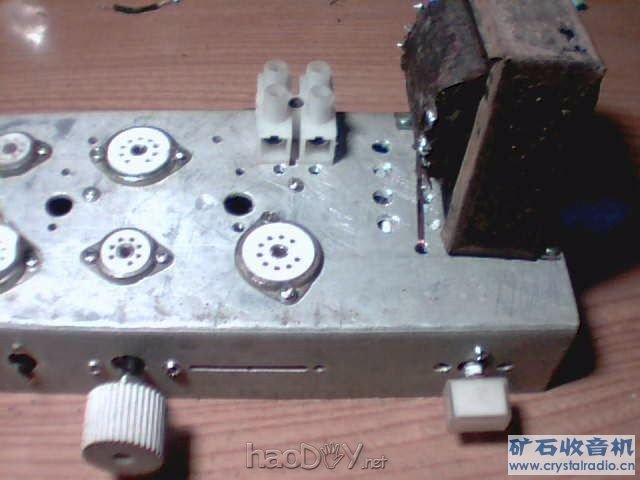

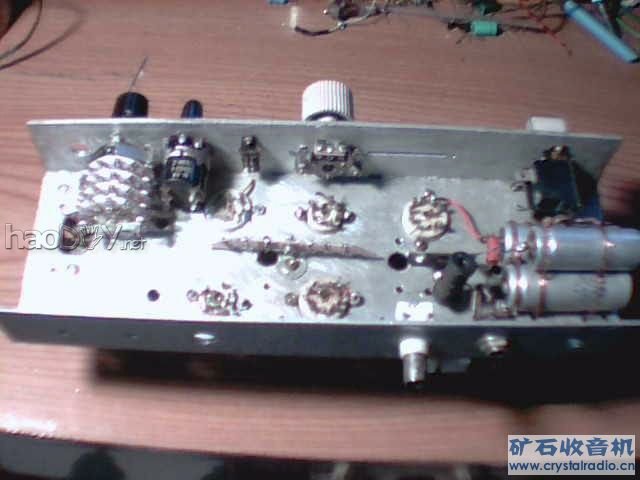

最近试装过几个晶体管信号发生器，得到了一些关于信号发生器的初步体验。据说电子管信号发生器稳定可靠，手头又有富裕的零件，于是决定试装一个。这次试装的电路，参照《无线电》1963年第5期“五用测量仪”和《业余无线电测量仪器》491页的“多功能综合测试仪”。相对来说，电子管仪器的“基础工程”要稍微复杂一点，打孔装管座，装变压器，装空气双联，装电位器等等，刚刚把基础工作做的有点样子了，准备进入焊接电路阶段。本来想用铝型材将仪器做得更漂亮一些的，一时买不到10厘米宽的铝型材（能马上买到的76毫米又觉得偏小），又考虑到电路可能还要调整，也就决定先做成现在这个样子

meitu 00018.jpg (36.83 KB, 下载次数: 53)

自制电子管信号发生器和LC谐振测试器

meitu 00019.jpg (34.96 KB, 下载次数: 45)

自制电子管信号发生器和LC谐振测试器

meitu 00020.jpg (36.52 KB, 下载次数: 48)

自制电子管信号发生器和LC谐振测试器

meitu 00021.jpg (36.95 KB, 下载次数: 40)

自制电子管信号发生器和LC谐振测试器

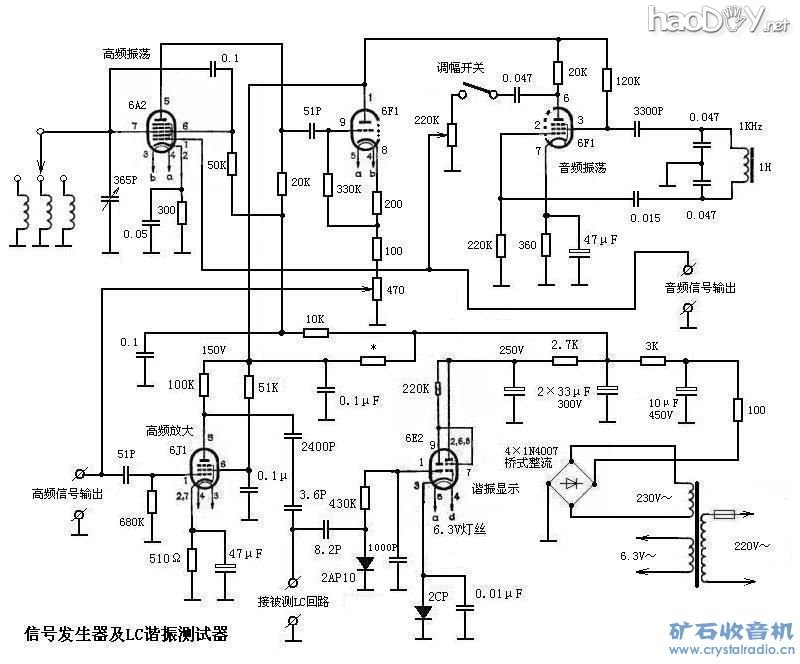

初步打算按自己拼凑的以下电路制作，部份电路和元件参数会在制作中调整


自制电子管信号发生器和LC谐振测试器
