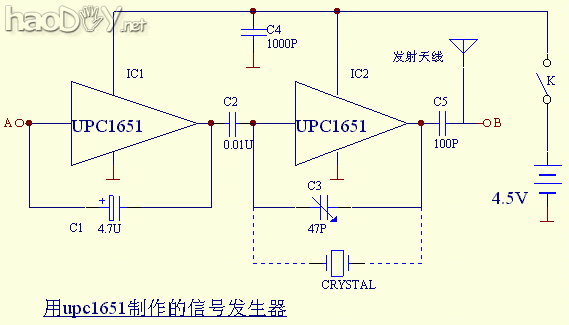

电路如图所示,IC1,C1构成400HZ阁下的低泼魅振荡器;IC2、C3构成37MHZ阁下的高泼魅振荡 器；由C2输出的低频信号对高频信号举办调制。C4和天线组成发射体系。高泼魅振荡器的 谐波可在电视机三频道吸取（或其余频道）表现出利害相间的条格信号。A点、B点输出 信号，别离作低频及图像通道的检测信号源。 把C3换成石英晶体可使振荡频率不变，如图虚线部门所示。若把接C3处行使一副接 线柱或插座，把C3别离换成晶体；频率选为465KHZ、10.7KHZ、6.5KHZ、4.43MHZ、37MHZ 就可以做收录机、电视机的中频信号源。
