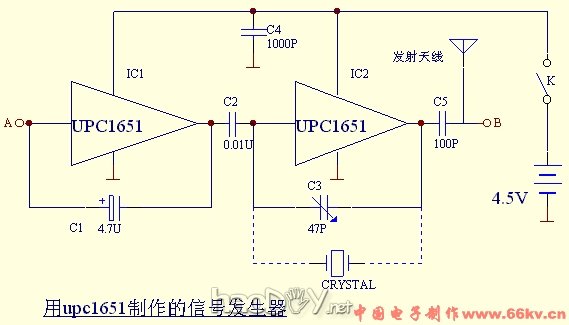

用μpc1651制作的信号产生器电路如图所示。IC1、C1构成400HZ阁下的低泼魅振荡器；IC2、C3构成37MHZ阁下的高泼魅振荡器。由C2输出的低频信号对高频信号举办调制。

高泼魅振荡器的谐波可在电视机三频道可能其余频道表现出利害相间的条格信号，供测试电视机。A点、B点输出的信号，别离作低频及图像通道的检测信号源。把C3换成石英晶体可使振荡频率不变，见图中虚线部门所示。若把接C3处替代成一个小插座（留意接线只管短），然后插上差异频率的晶振就可以做收录机、电视机的中频信号源。晶振的频率可以参照以下值选取：465KHZ、10.7KHZ、6.5KHZ、4.43MHZ、37MHZ。
