diy1kHz音频方波发生器

时间:2013-01-13 17:54来源:网络 作者:网络整理 点击: 次
免费提供各种电子制作文章、资料、图纸

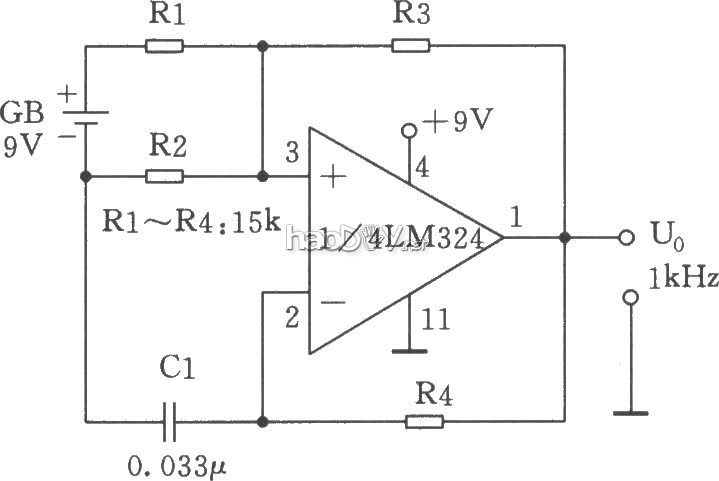

lkHz阁下音频方波产生器，首要由较量器LM324与R2、R3、R4及Cl构成，电路如图所示。LM324的3脚输入端的参考电压GB／2是通过度压电路Rl、R2获得的。由R2、R3组成正反馈，积分电路R4、Cl组成负反馈。先取R2和R3的值，使得R2／(R2+R3)=0.5，则方波的一再频率为f=1／2R4·Cl，假如选定Cl=0.033pF，R4=15kΩ，代入f=lkHz。改变Cl或R4，即可改变振荡频率。

diy1kHz音频方波发生器
