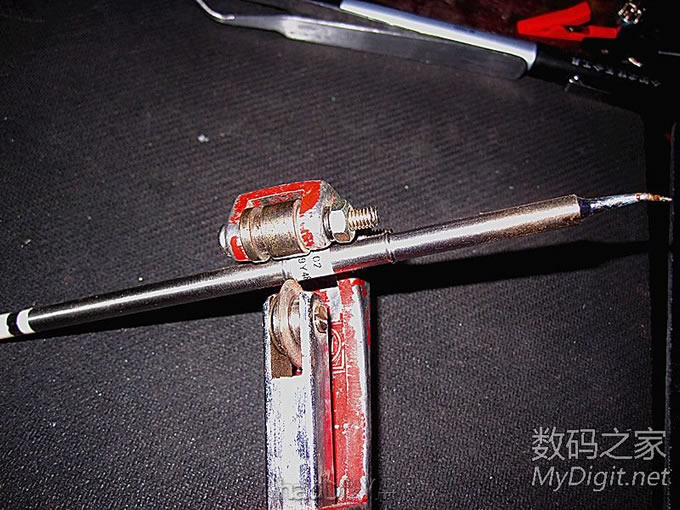

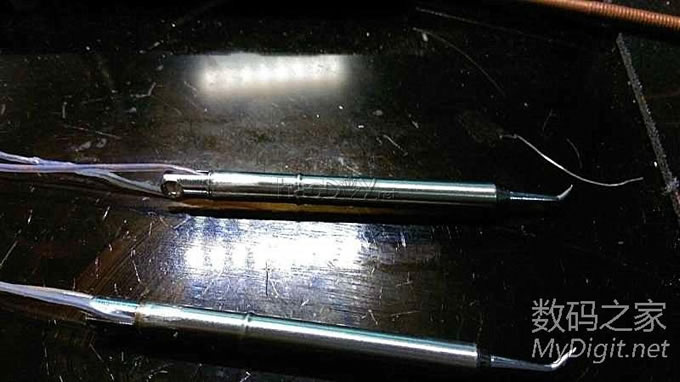

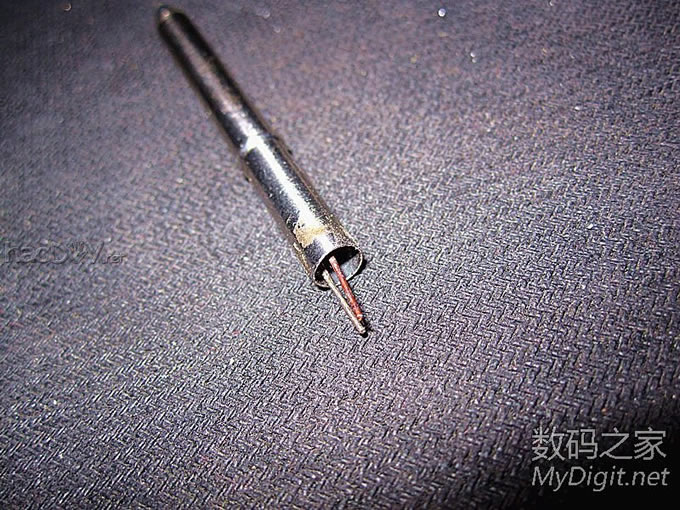

从构思到最后成型一年了，现在交作业。由于没有像样的机械，只能东拼西凑。 材料：616迷你控制板2个，T12-JL02烙铁头2个，带灯眉毛夹1个，直径6MM内万向节拉杆天线2个，12MM5芯航空插头2套，5芯硅胶线1米，双联10K电位器1个。 有些材料需要简单加工。T12-JL02烙铁头用切割器在第二环前面切割，切割后用尖嘴钳把切口整圆。

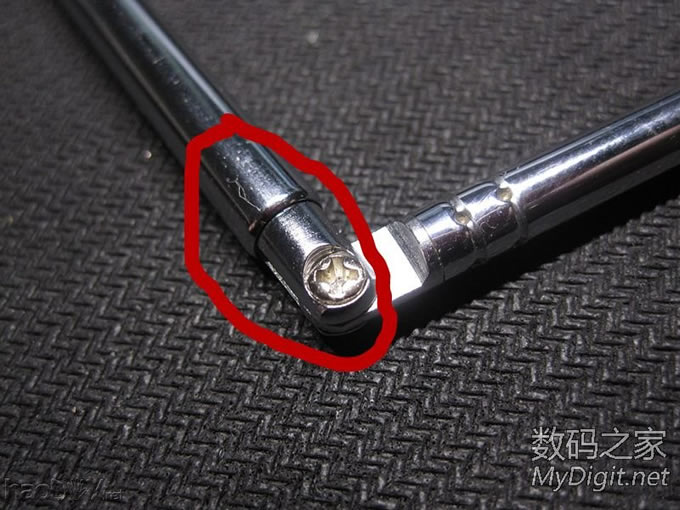

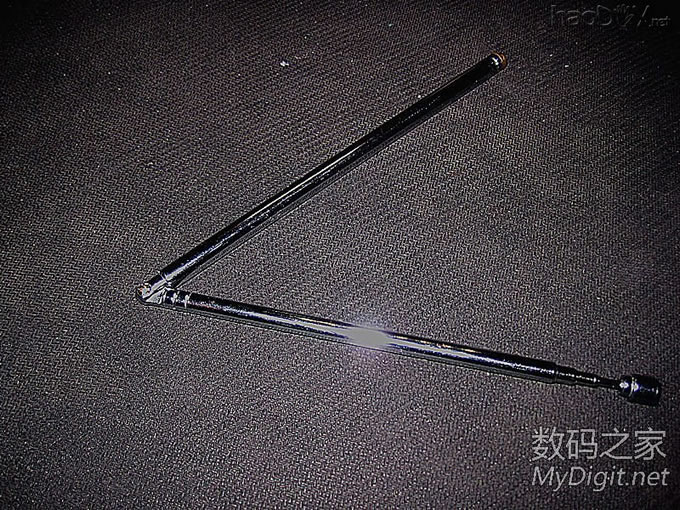

直径6MM内万向节拉杆天线，拆出万向节部分（红圈内的部分），拆出的部分圆环直径比T12不锈钢管内径略大，少做打磨后尽量做到紧配。从切口处向圆环内打2个直接1.5MM的孔用作穿线。

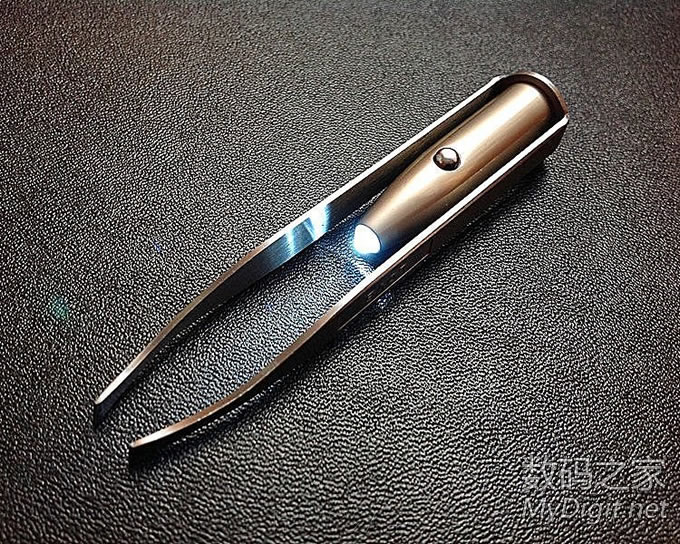

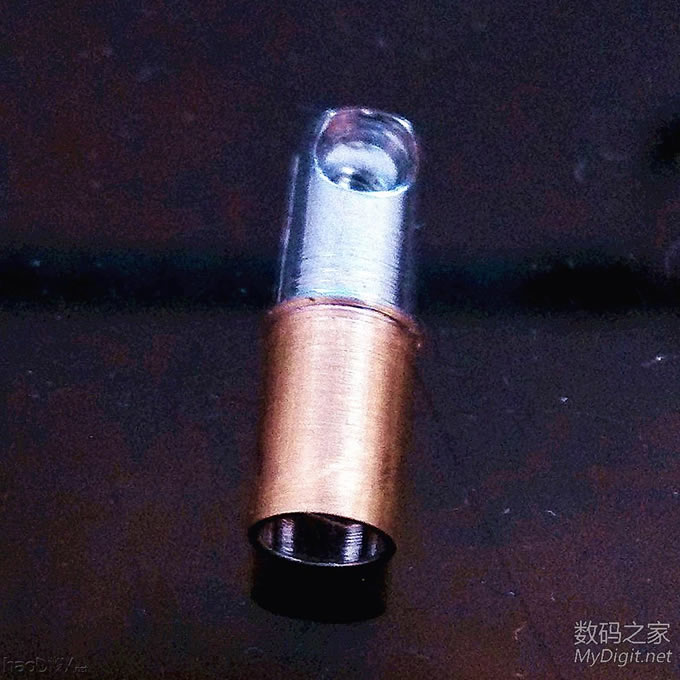

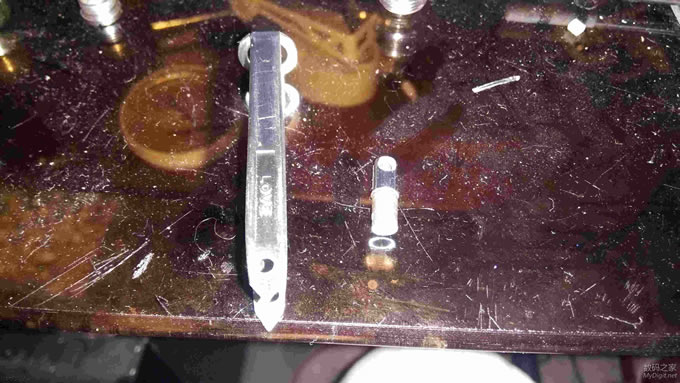

带灯眉毛夹拆出小灯部分，拆出来的空心螺丝留着。不规则的部分切除然后在两条腿上打孔。孔的直接应大于螺丝的直径0.5MM，谨防孔打偏时纠正用。

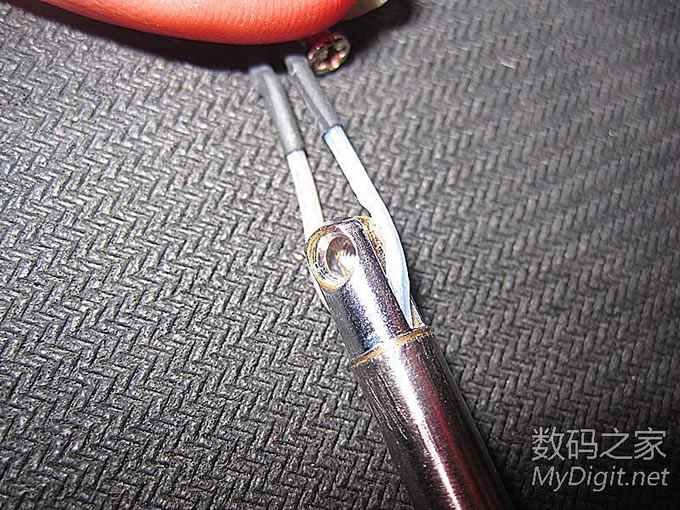

先将切割好的烙铁头与天线万向节连接在一起，两条线穿过预先打的孔。

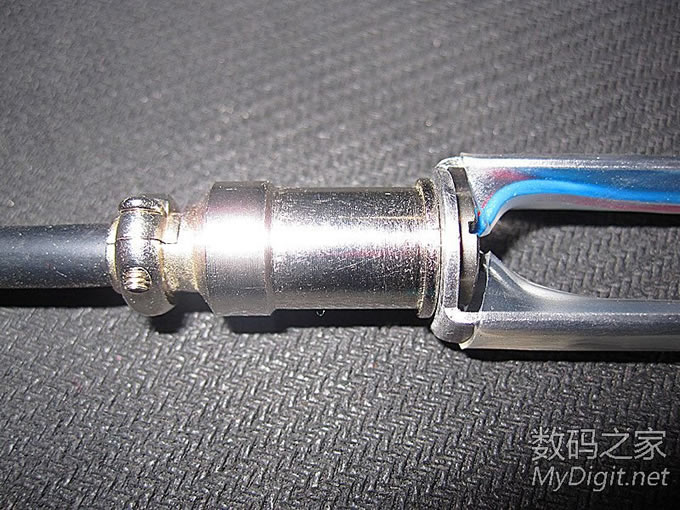

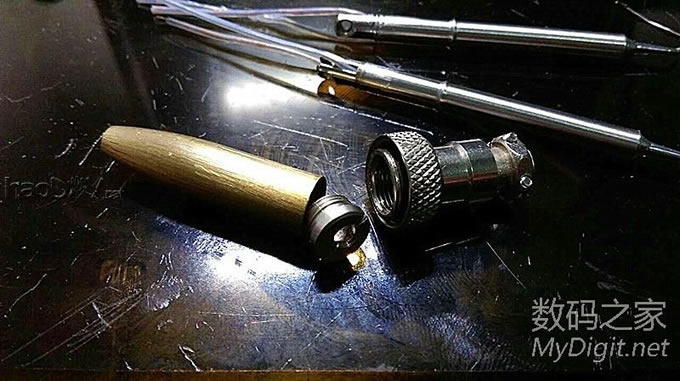

将航空插头的内脏取出留壳，带灯眉毛夹的空心螺丝与航空插头的螺纹是一样的。将空心螺丝打孔，与航空插头配合将硅胶线和眉毛夹固定。

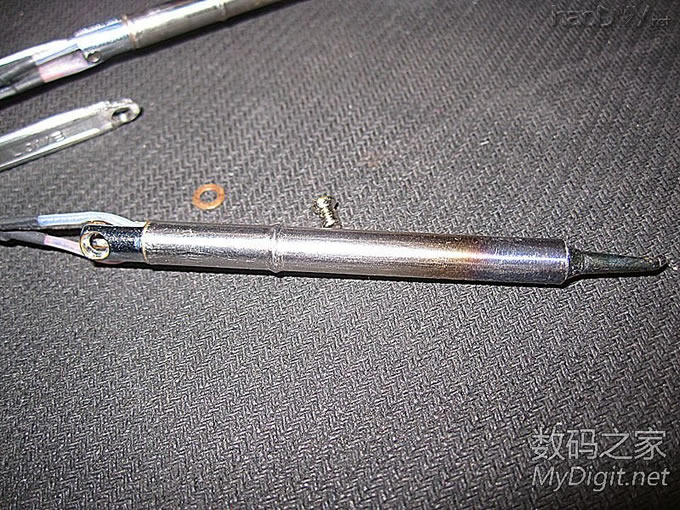

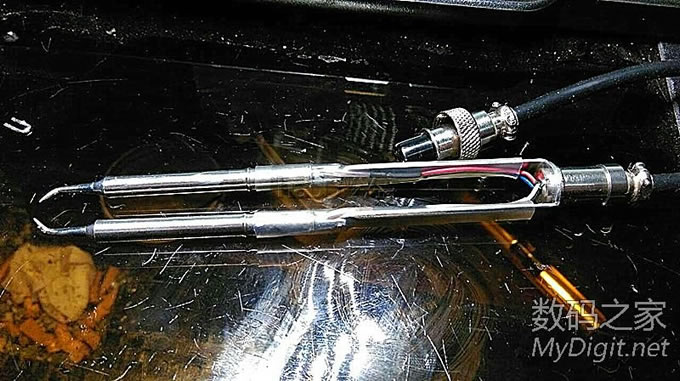

然后将眉毛夹与烙铁头连接用螺丝固定，分清烙铁线的正负极后与硅胶线焊接，需要注意的是焊接时要用到强力焊锡丝，普通焊锡丝无法焊接。全部搞定后，用热缩管套上，增加手感。然后根据自己的使用习惯给烙铁尖整形，适于贴片元件的夹持。

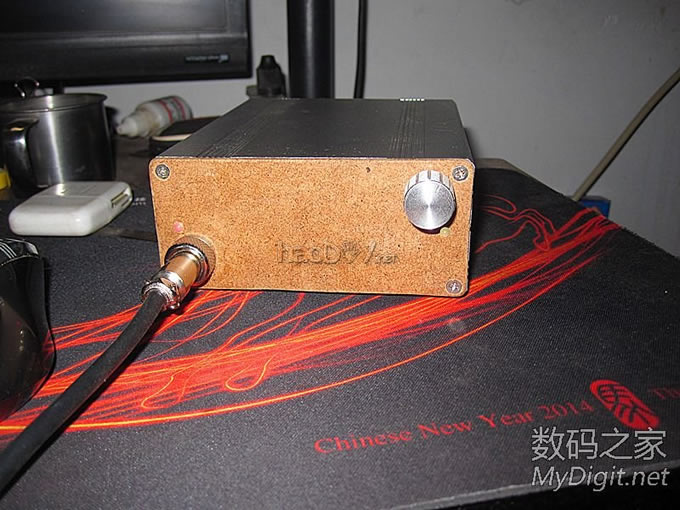

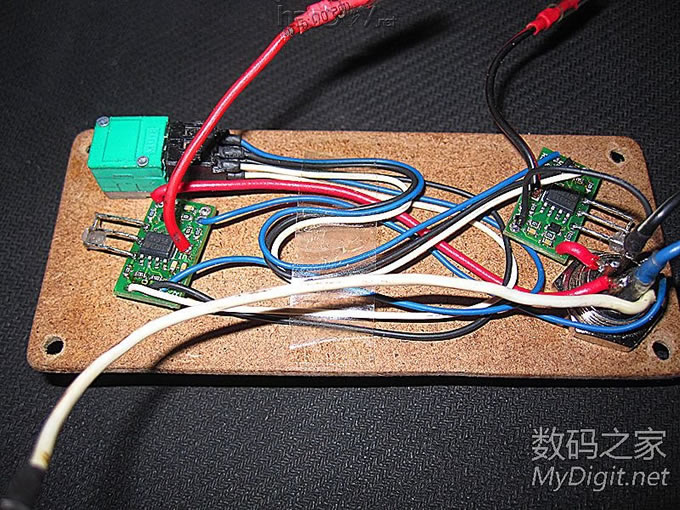

至于控制板部分需要注意的就是必须使用双电源，一个控制板控制一个烙铁头除了接地外不能有交叉。我这里用的是双路18V输出的环牛。起初两个控制板共用一个电源造成一个烙铁头正常工作，另一个温度很低无法使用。发帖求助后得到很多同学的帮助，在此谢谢给与帮助和分析的温力口 和 xxgj 同学表示感谢。

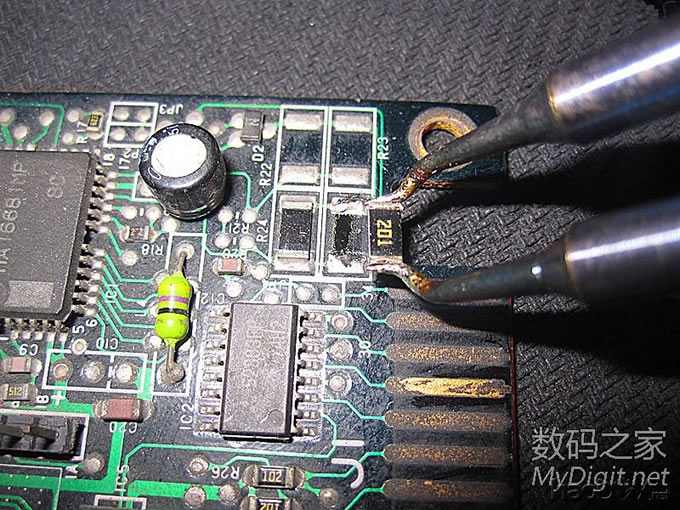

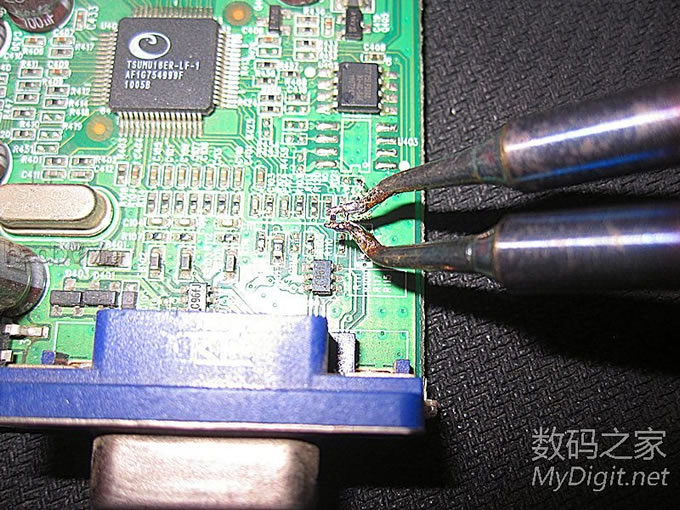

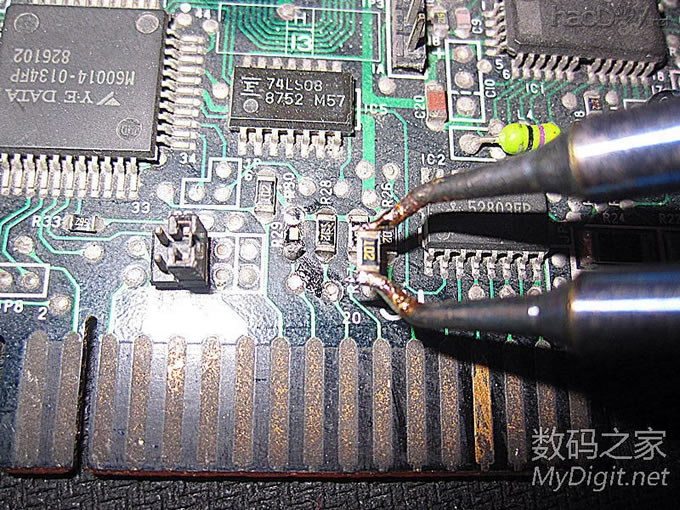

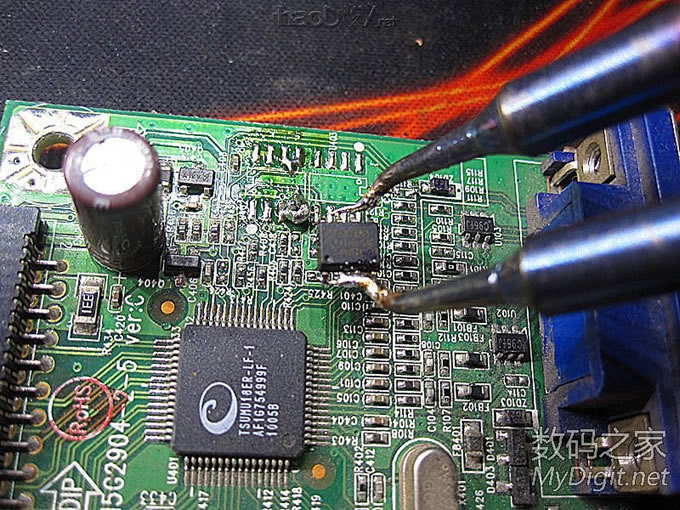

 为了数码之家22合一努力着 占用一楼发使用效果。  1206贴片电阻  0805贴片电阻  0402贴片电阻  8脚贴片原件都能轻松对付。 (责任编辑：admin) |
