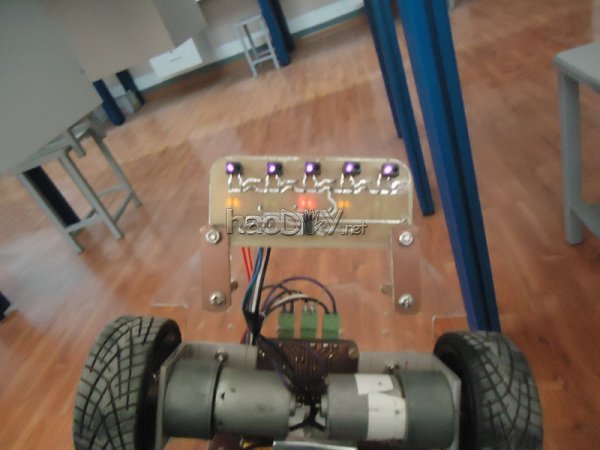

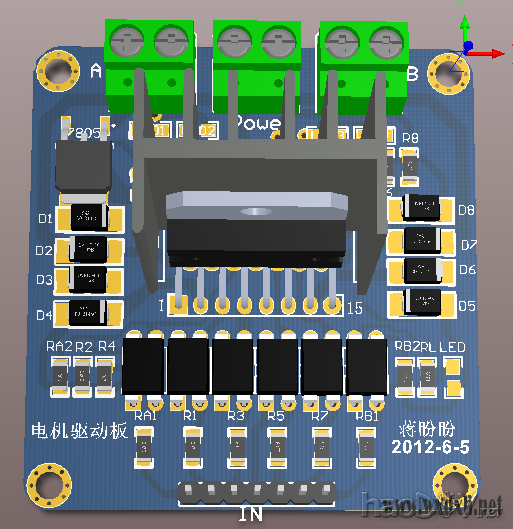

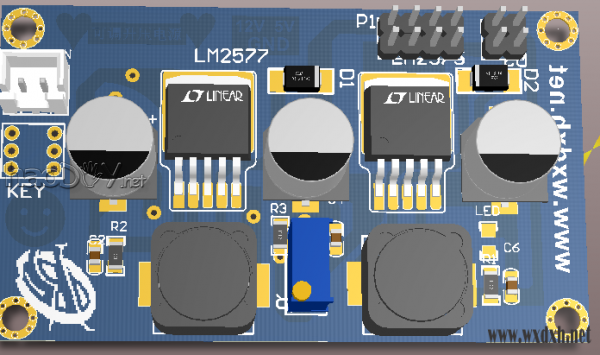

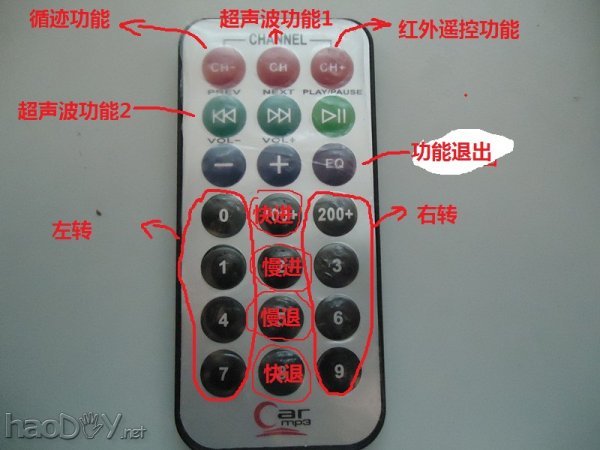

大家小的时候都喜欢玩小车吧，当然我也不例外，一直都梦想着自己能有个玩具小车，随着时间的流逝我们也都慢慢长大，但是小时候的一些想法我们可能还会保留着。。。。。。。。。。。。 在大学中借助一个偶然的机会参加了我们学校的无线电协会，学习了一些电子知识，模电了、单片机了，也恰好单片机可以做很多好玩的东西，所以自己突发了一个想发，干脆用单片机做个小车吧，自己亲自动手做岂不更有意义，其实刚开始就想坐车，也尝试过可惜一直没能成功，学也学了几年了，现在终于可以实施了，经过自己空余时间的不断完善，小车终于可以亮亮相了。。。。。        主控电路板、搭载了超声接口、红外接口、蓝牙接口、NRF24L01无线接口、串口蓝牙接口、电机驱动接口、诺基亚5110液晶。。。。。 单片机本来是选用的STC89C52成程序的时候超声波和定时器电机调速除了问题，后来改用STC12C5A60S2---PLCC封装的自带PWM模块电机控制起来非常方便，不用考虑模块程序冲突。。。程序也简单多了，另外这款单片机是51系列单片机速度的8倍，，程序运行速度也提高了不少。。。。 主控电路：   电源板子3D效果  电机驱动板3D效果  这个是协会活动的时候做的寻迹功能： 超声波避障功貌似不走的不是很直，电机20块钱2个旧的转速不太一样，软件上没太在意这点，看似还是有影响的。。。。 超声波搭载舵机比较好，，，这只能用转向判断了，，，效果一般般吧。。。。。。 红外遥控，看似也可玩玩了哦。。。。 (责任编辑：admin) |
