【参赛】用55年前的图纸制作的怀旧起重机模型

时间:2017-05-29 11:54来源:www.crystalradio.cn 作者:霞飞 点击:

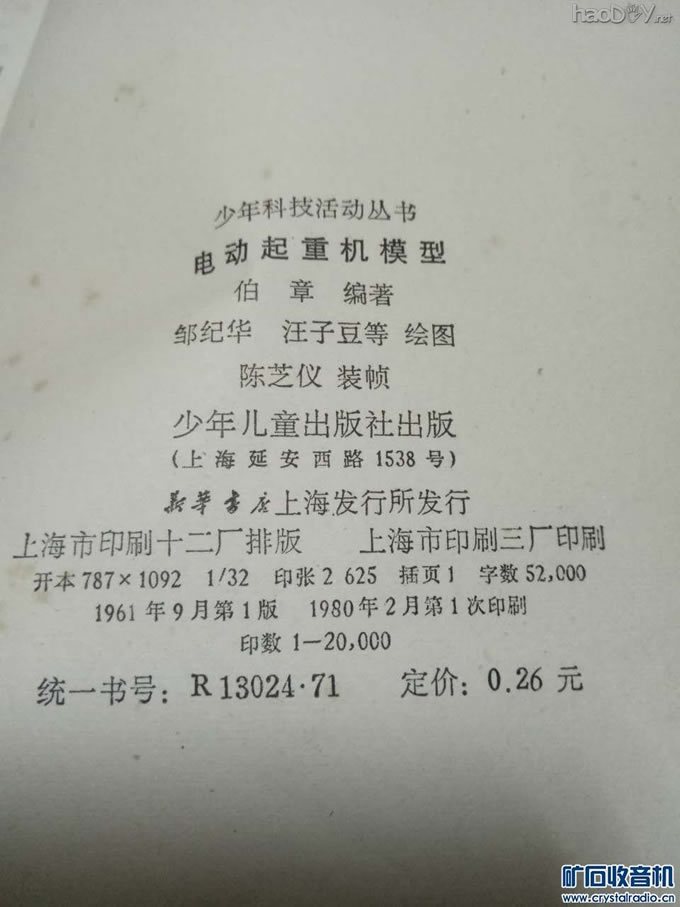

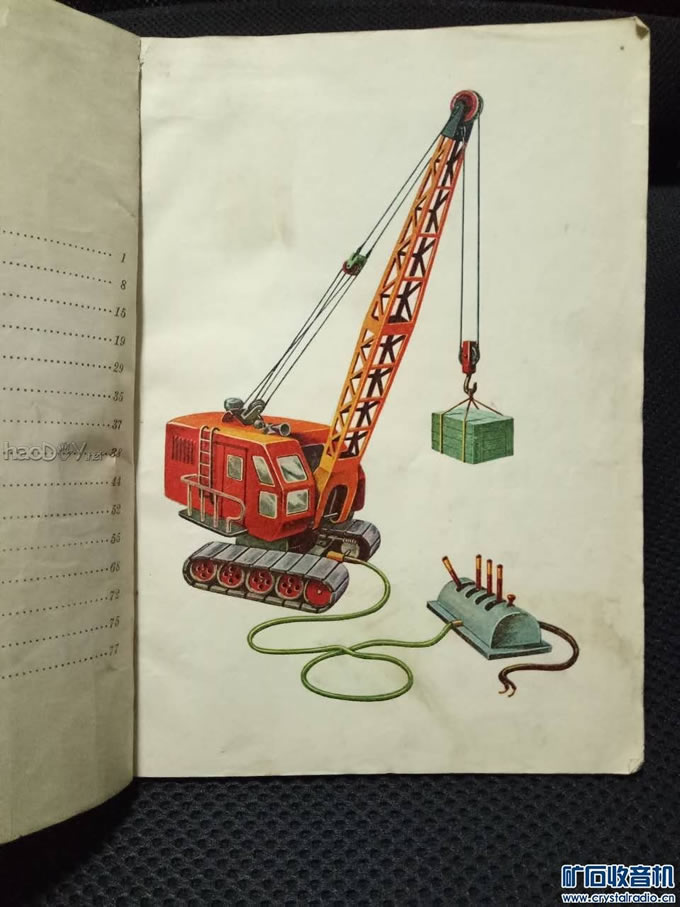

小时候家里有一本起重机模型制作的书,但限于当时条件,无法制作,一直颇为遗憾。去年上到贵坛,居然发现有人晒出 一个当年的模型,一下子勾起强烈的回忆,在网友的指点下,很快就从旧书网中购得了这本《电动起重机模型》,而且还 买了两个版本的。 于是,怀
小时候家里有一本起重机模型制作的书,但限于当时条件,无法制作,一直颇为遗憾。去年上到贵坛,居然发现有人晒出

一个当年的模型,一下子勾起强烈的回忆,在网友的指点下,很快就从旧书网中购得了这本《电动起重机模型》,而且还

买了两个版本的。

【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型

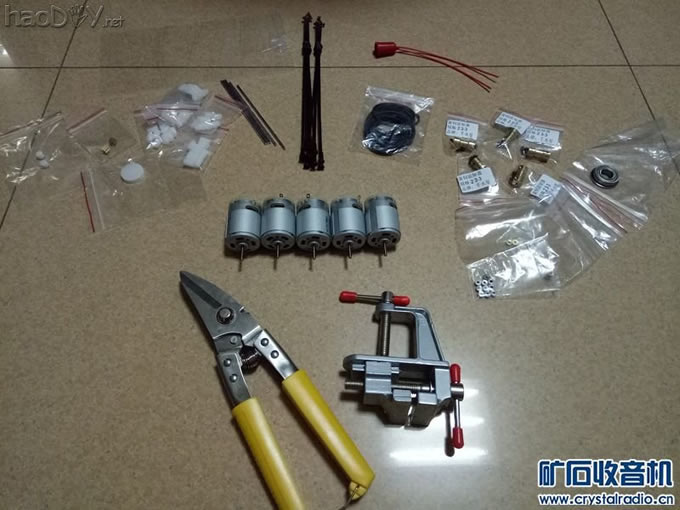

于是,怀旧制作正式开始。先是买回必要的材料和工具。按书中介绍,电动机是需要自己制作的,考虑到实际情况,现在

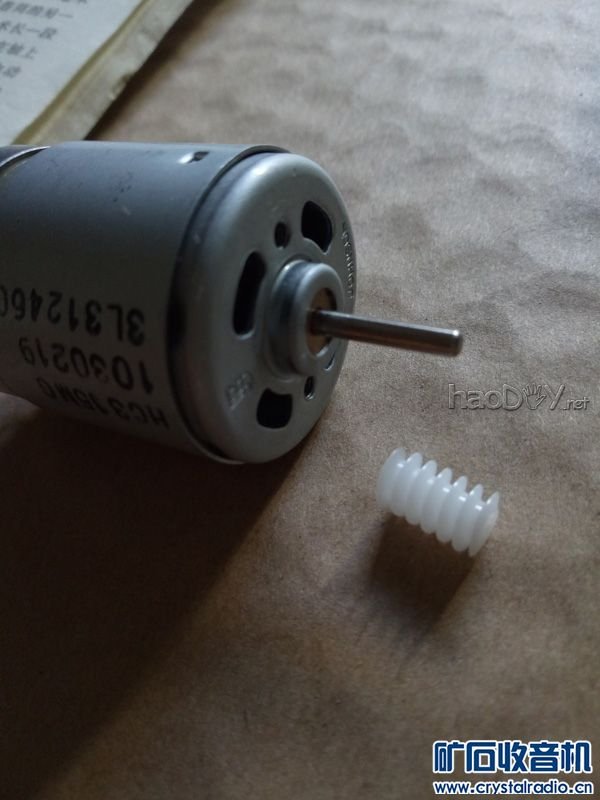

买商品电机非常方便,性能也比自己做的好,没必要做了,直接选用385电机。蜗杆也买现成的,很便宜。

【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型

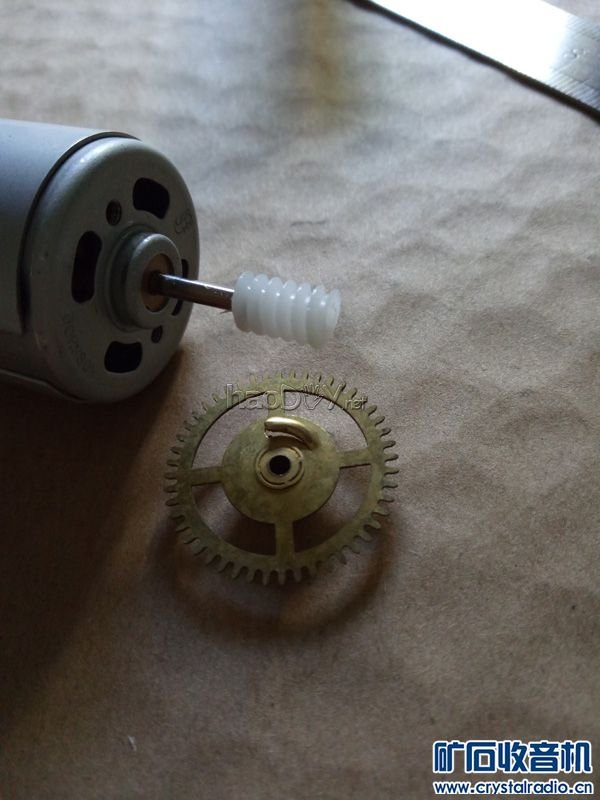

齿轮主要使用旧的闹钟齿轮,0.5模数

【参赛】用55年前的图纸制作的怀旧起重机模型

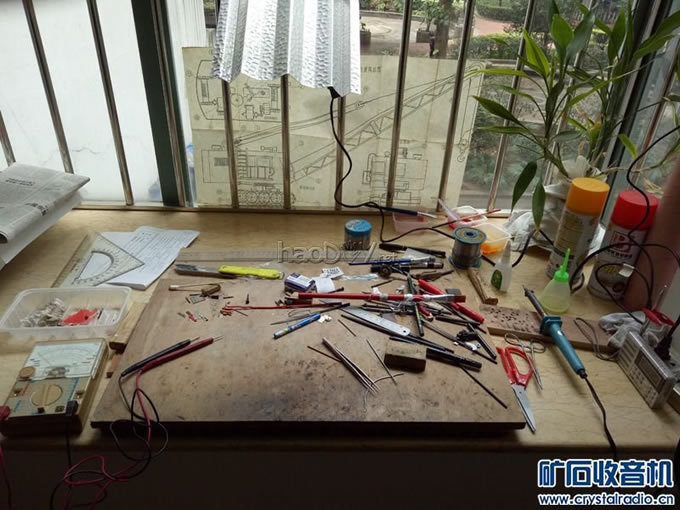

窗台改成临时工作台

【参赛】用55年前的图纸制作的怀旧起重机模型

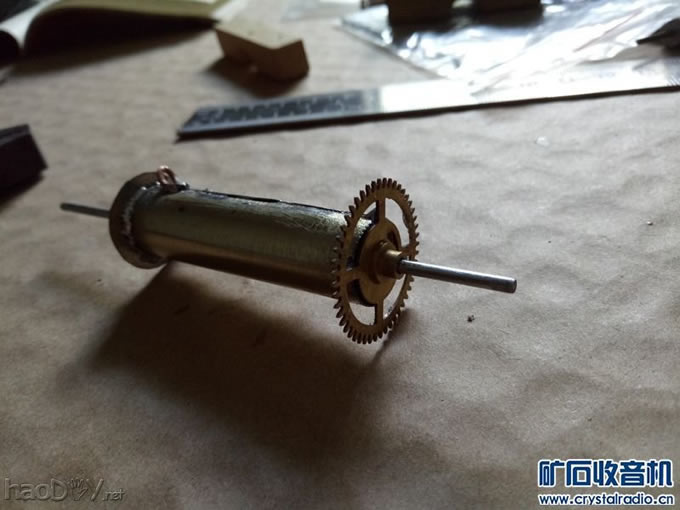

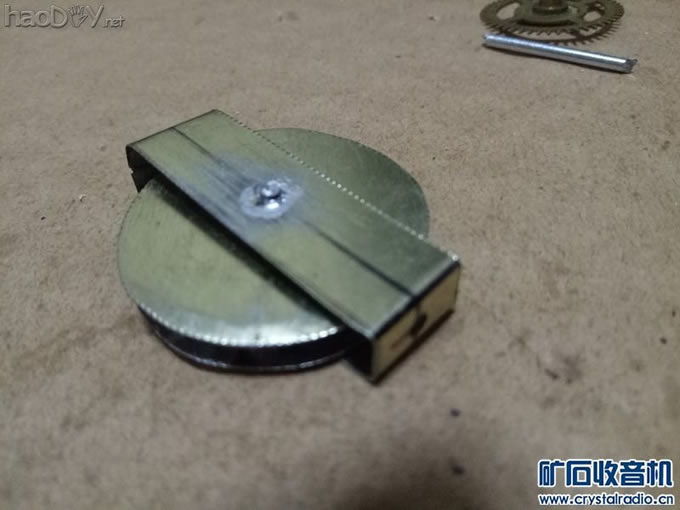

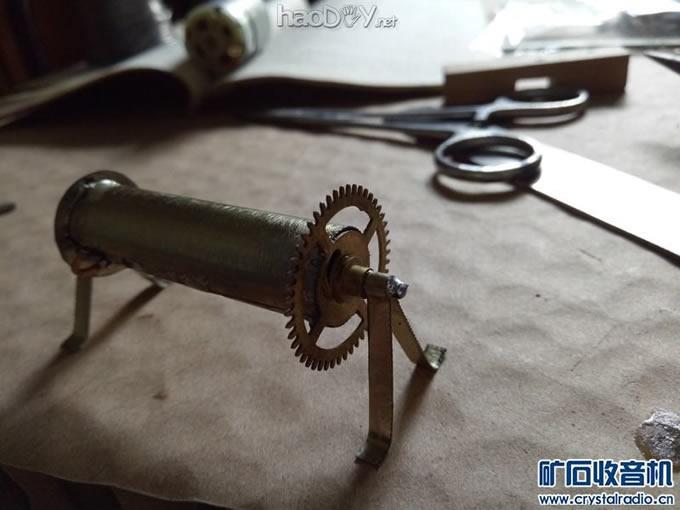

铁皮打造的卷筒

【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型


铁皮焊成的滑轮

【参赛】用55年前的图纸制作的怀旧起重机模型

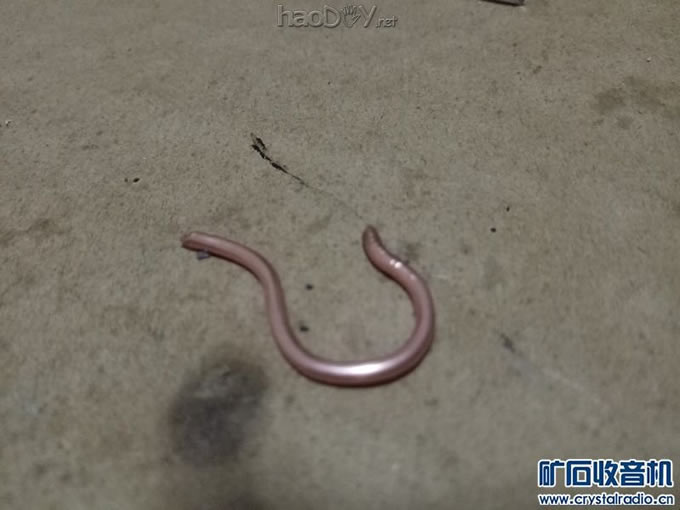

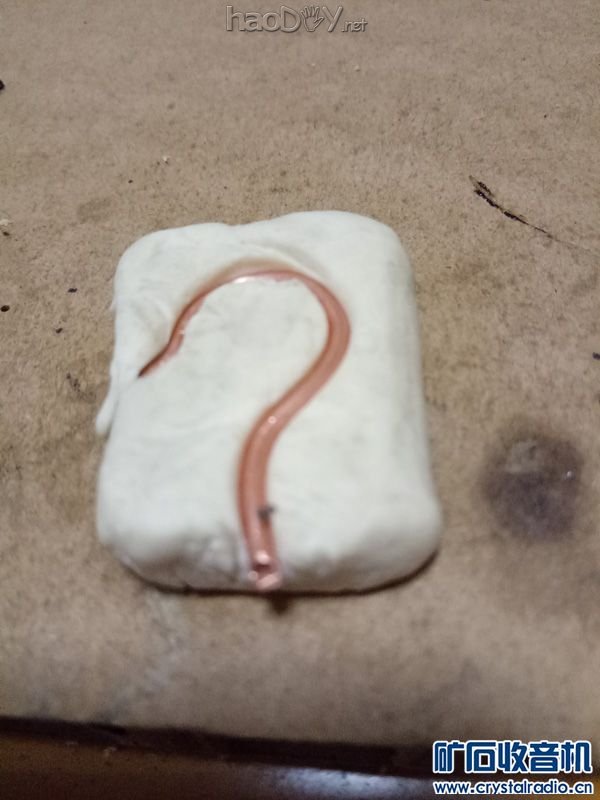

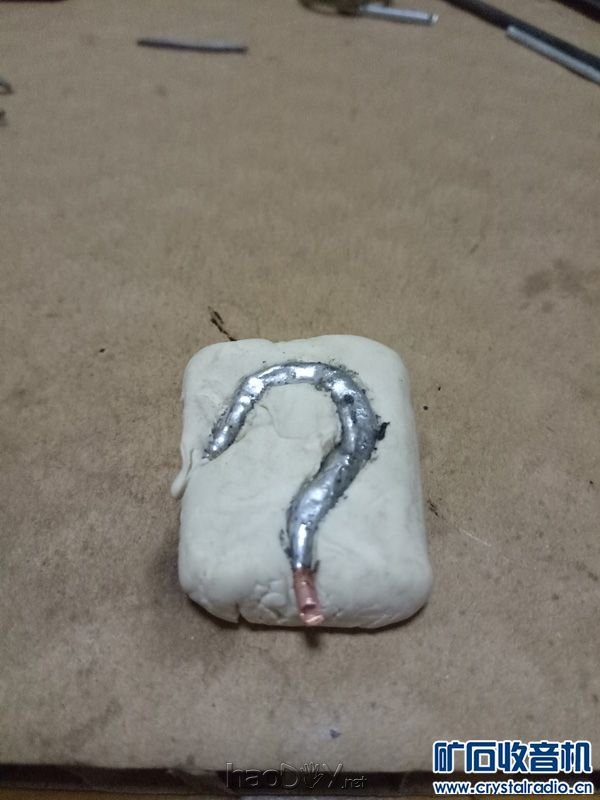

用焊锡倒模的吊钩

【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型

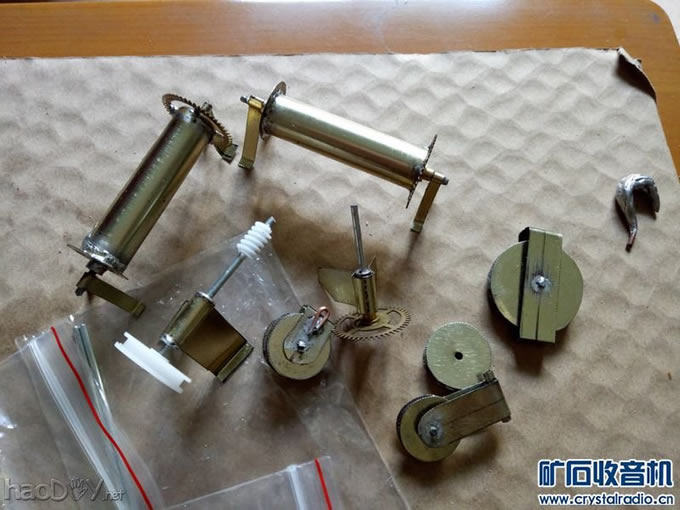

制作好的小部件

【参赛】用55年前的图纸制作的怀旧起重机模型

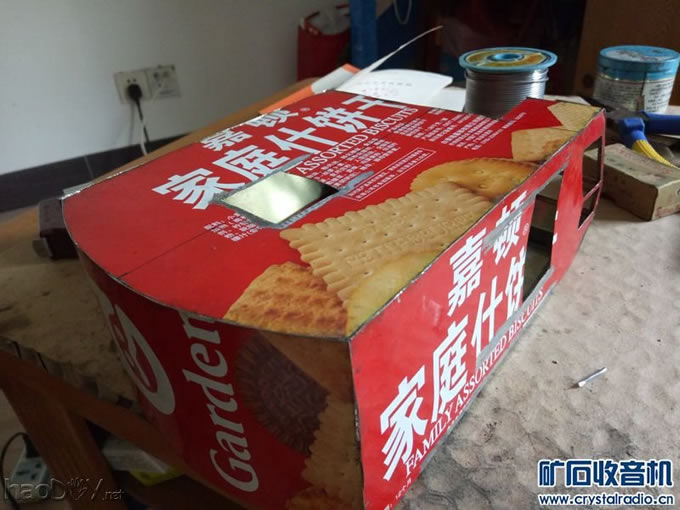

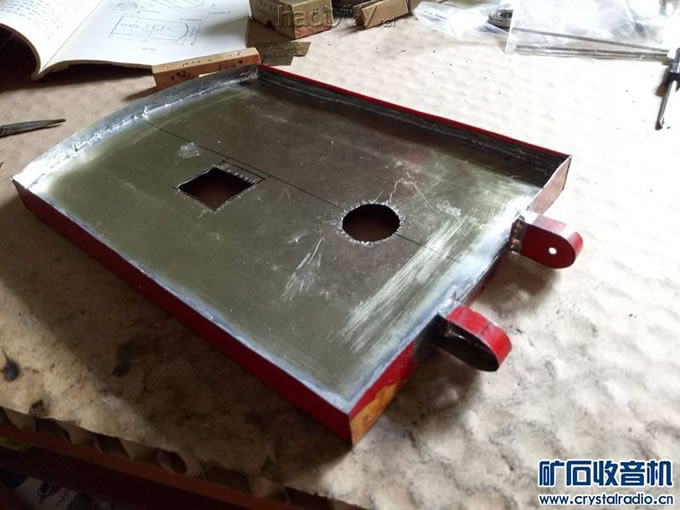

饼干罐铁皮焊的机座

【参赛】用55年前的图纸制作的怀旧起重机模型

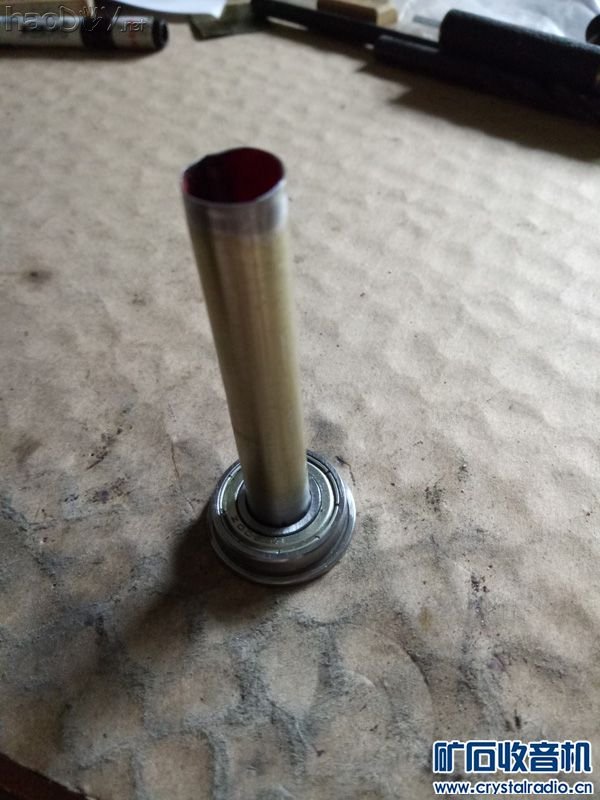

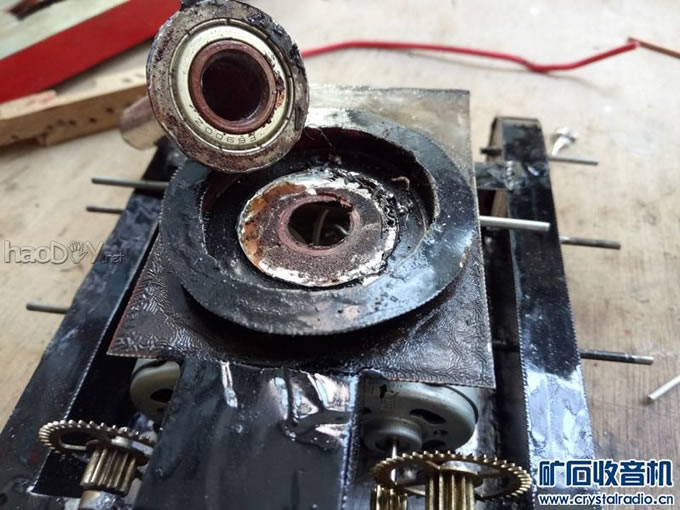

中心转轴,这里使用了一个成品轴承

【参赛】用55年前的图纸制作的怀旧起重机模型

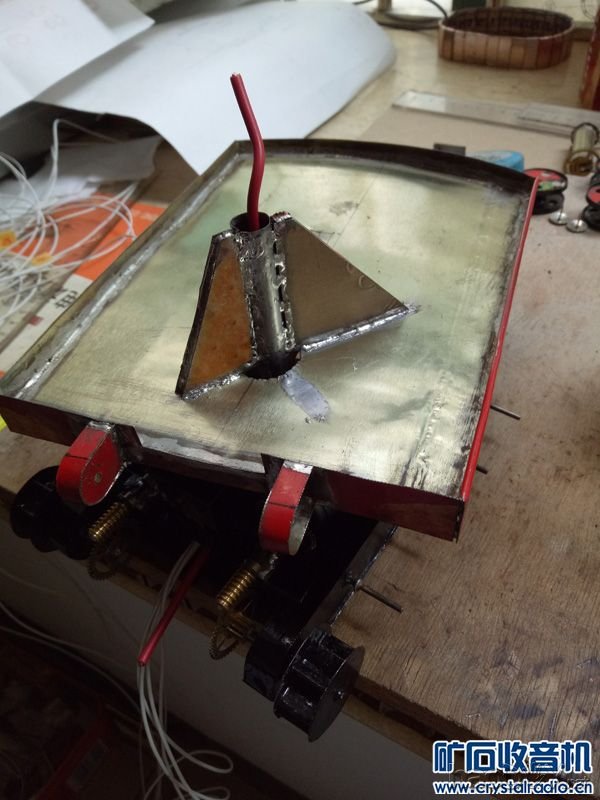

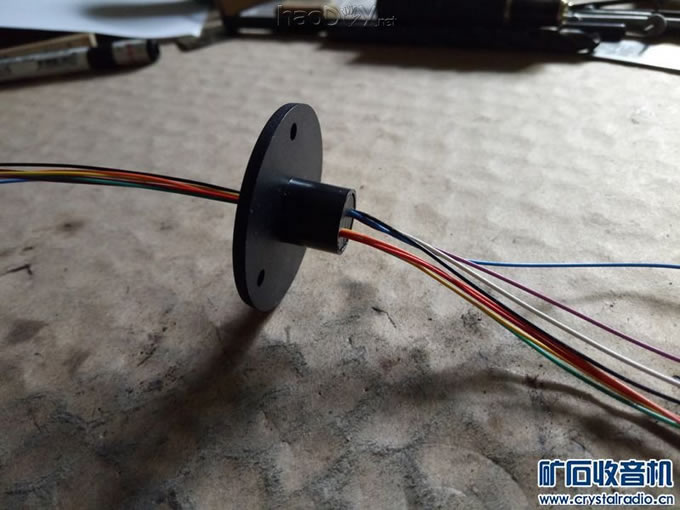

中心导电滑环。由于原书介绍方法制作过于复杂,要用到旧式钢笔铜环,现在根本无法找到,只能使用成品

【参赛】用55年前的图纸制作的怀旧起重机模型

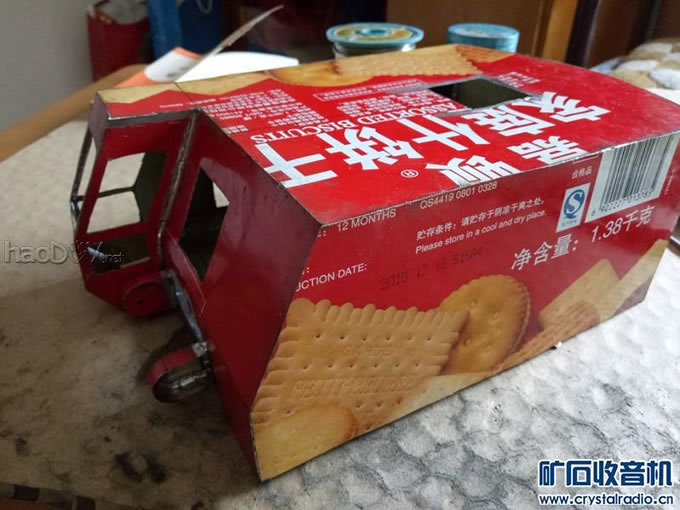

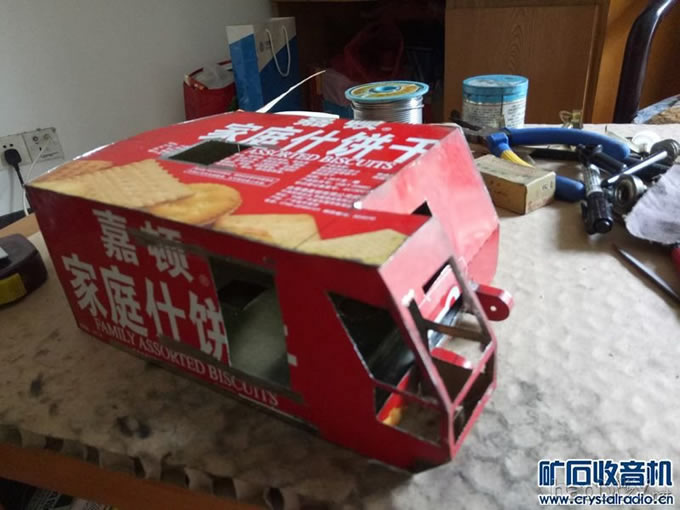

车厢

【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型

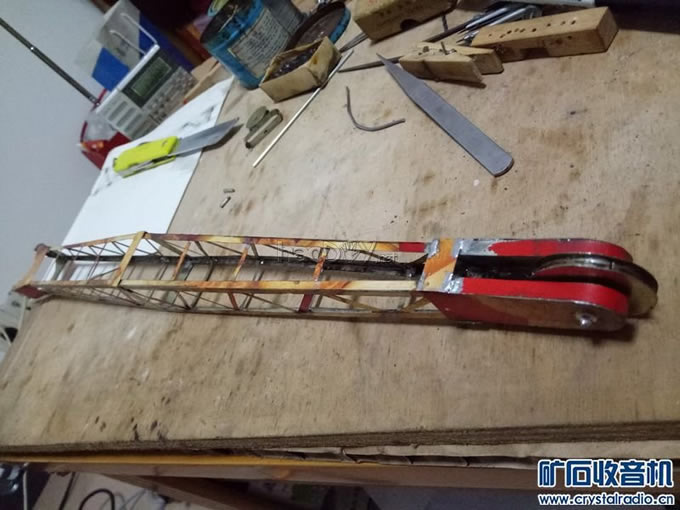

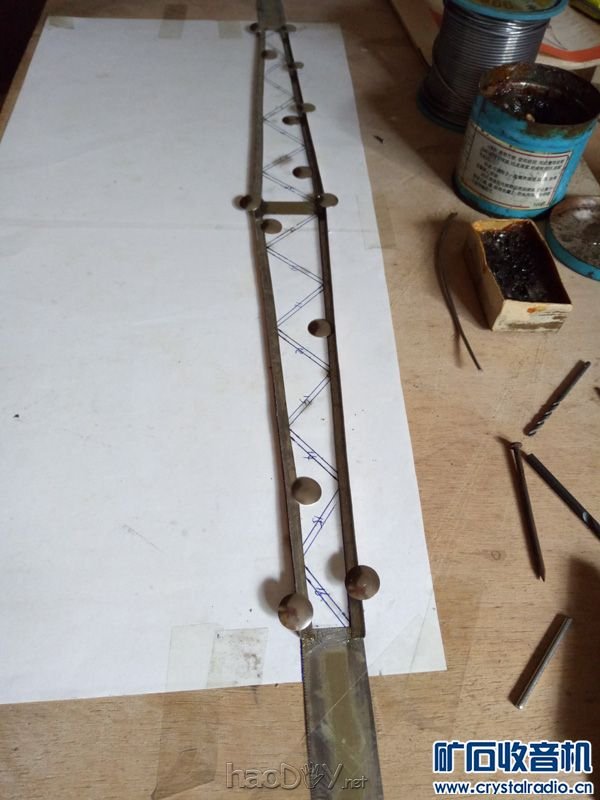

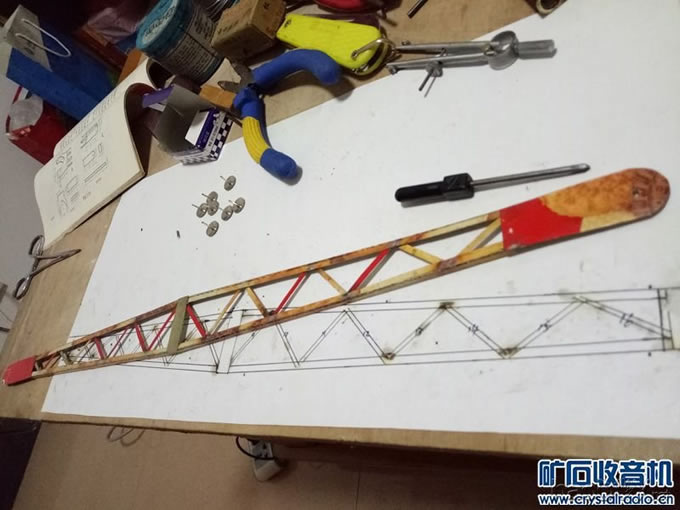

吊臂制作。角铁也是用饼干盒铁皮敲出来的,颇费功夫

【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型

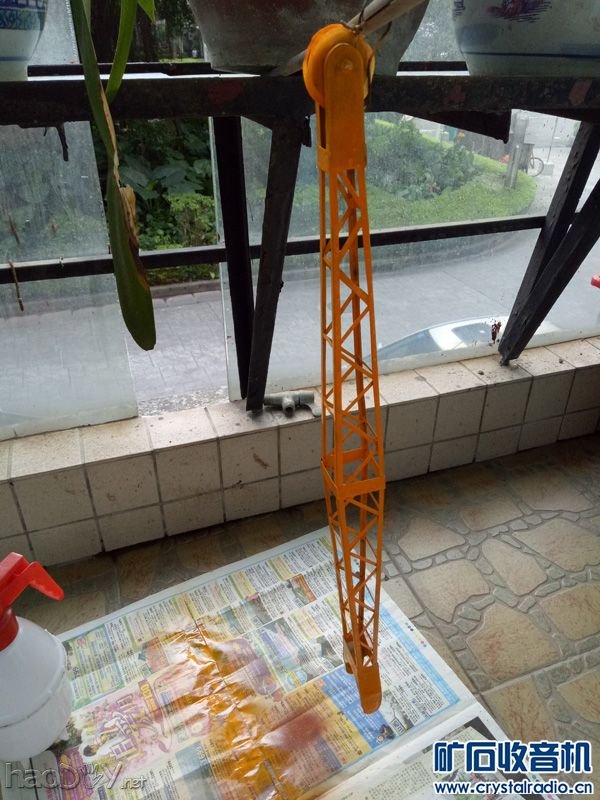

吊臂焊好后就喷漆

【参赛】用55年前的图纸制作的怀旧起重机模型

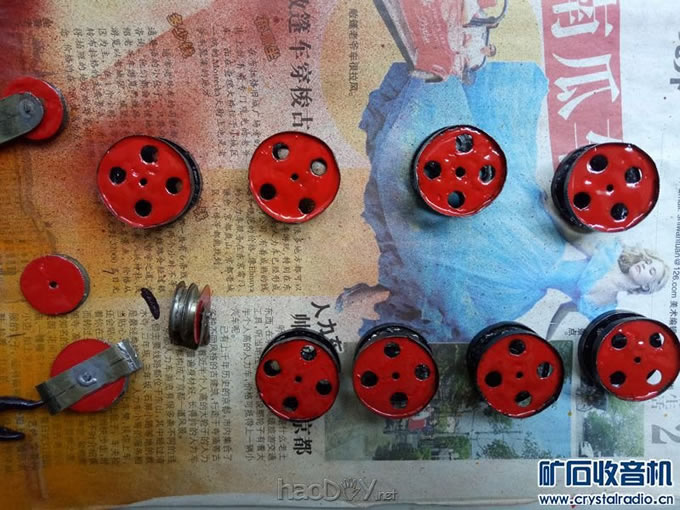

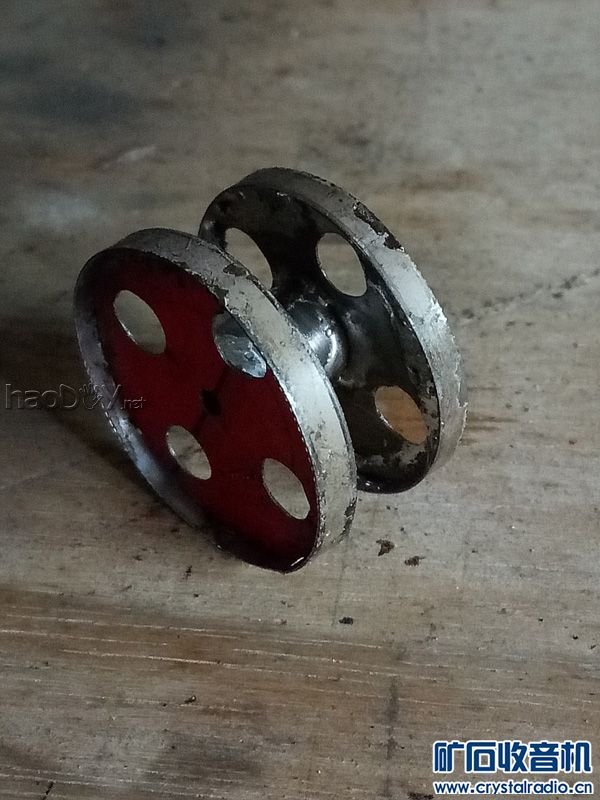

负重轮,这样的轮共有八个,外加二个主动轮

【参赛】用55年前的图纸制作的怀旧起重机模型

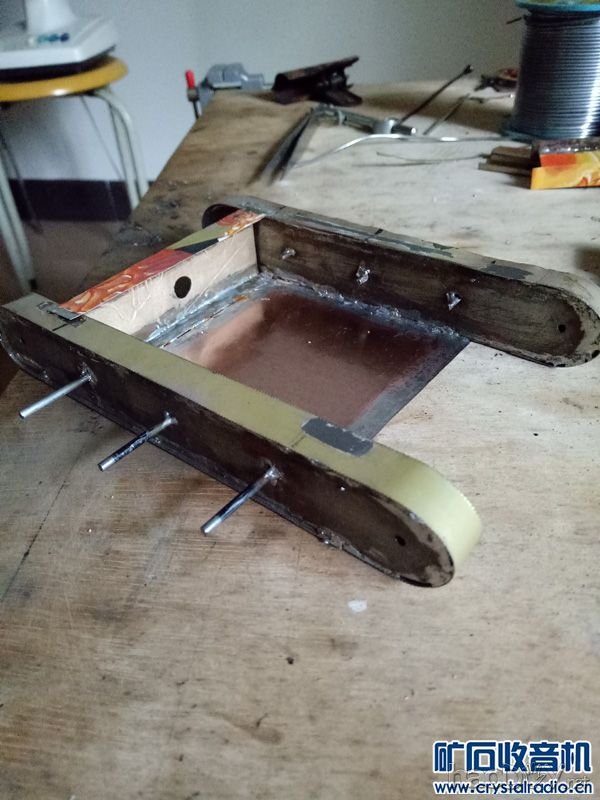

底盘。焊接精度要求较高,各轮轴必须平行,间距保持一致,否则装车后轮子会打架

【参赛】用55年前的图纸制作的怀旧起重机模型

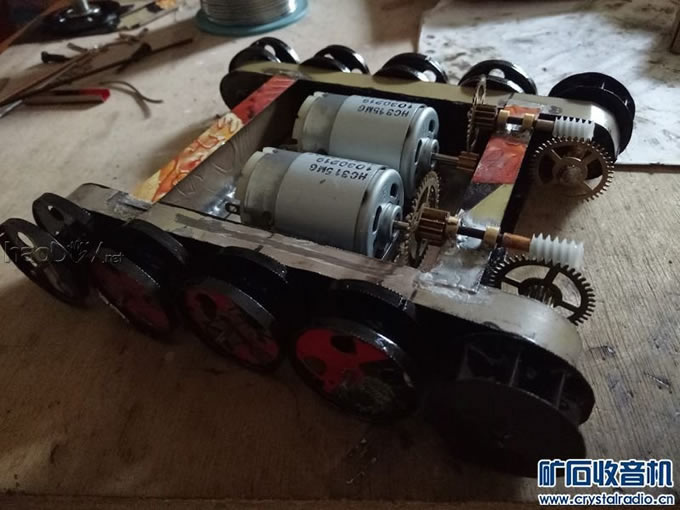

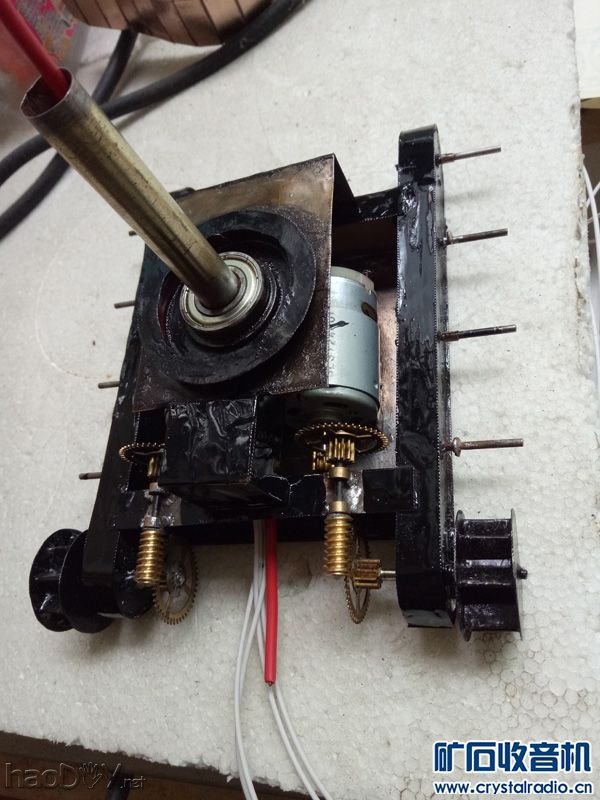

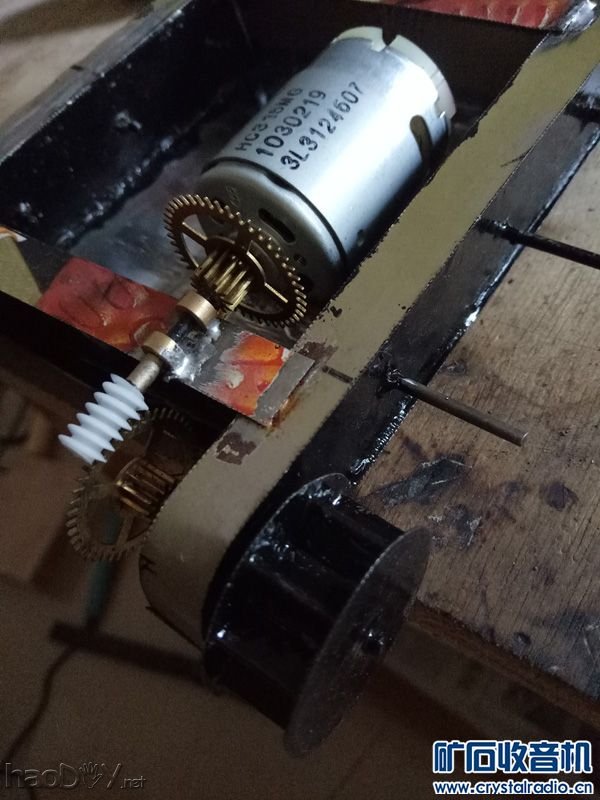

行走动力装车。原先装的塑料蜗杆,试车后发现由于受力较大很快磨损了,换了铜制蜗杆

【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型

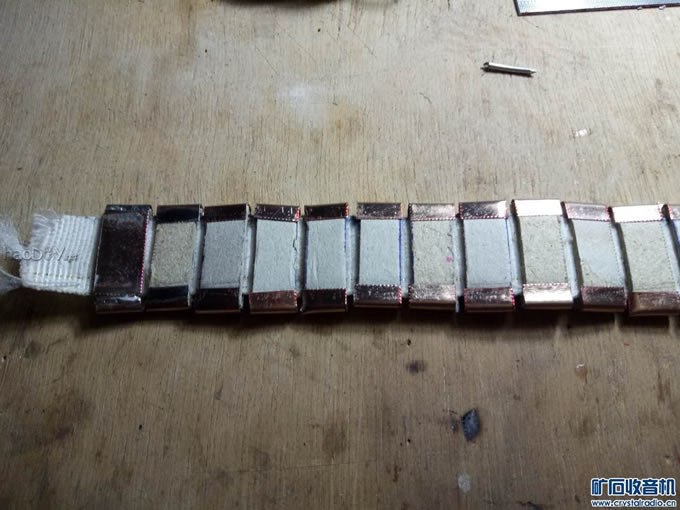

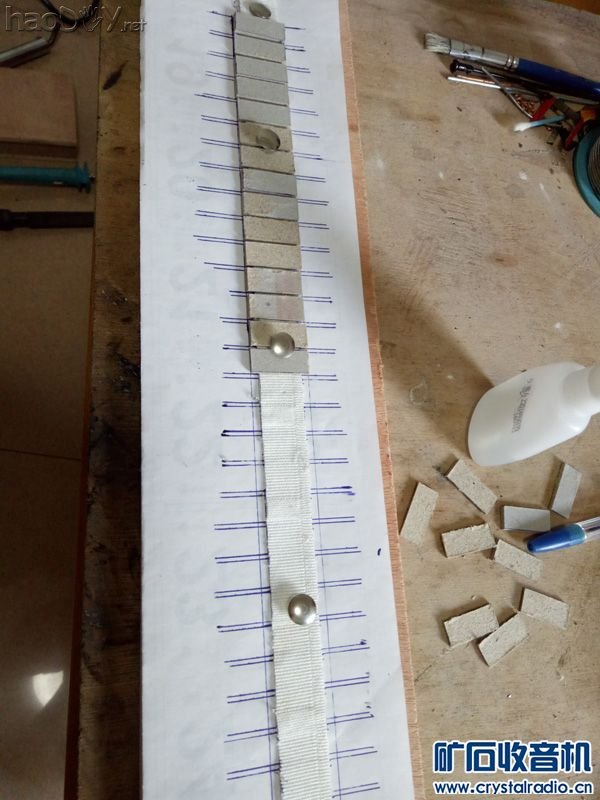

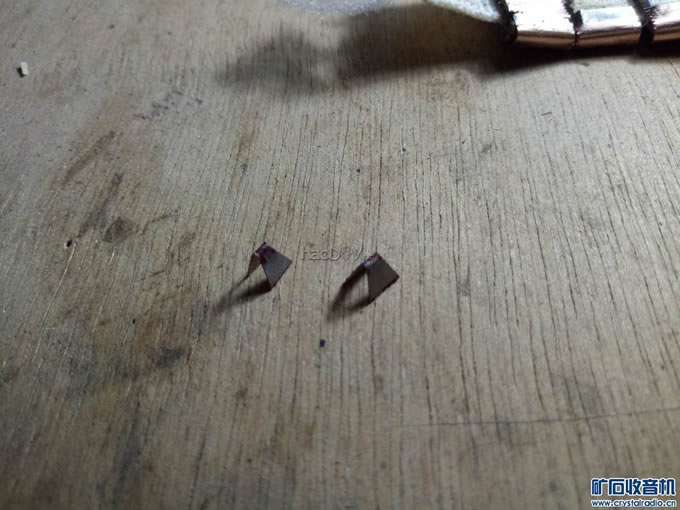

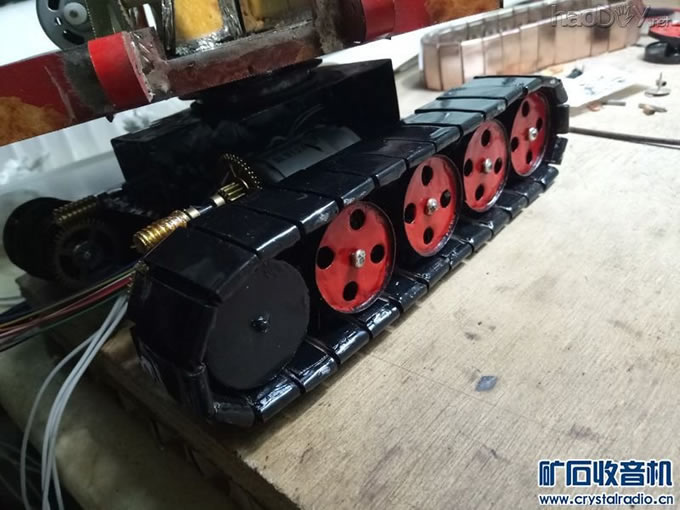

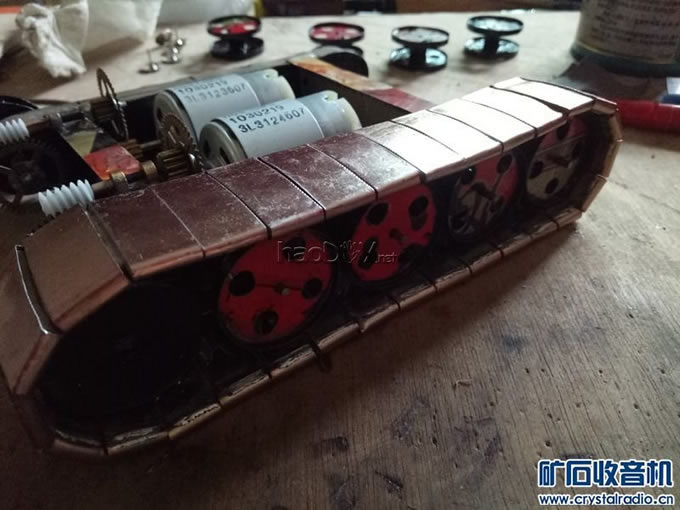

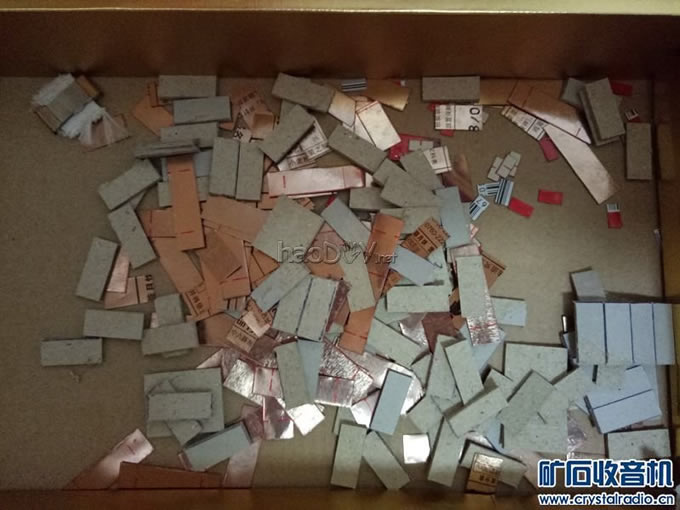

履带制作。这是该模型最难、最费时间的地方。履带用布条作为基底,两面粘上纸皮做的环节,然后用铁皮包裹,再焊上

履带齿。精度要求特别高,否则在运行时会卡滞。这里花的时间也特别多,第一条做出来的履带是严格按图纸制作的,做

好后却发现各环节的间隔太小,弯曲时会发生干涉、摩擦,而且焊成三角形的履带齿卡在负重轮中间的空隙时,由于手工

制作的精度难以保证,很容易卡住,这条履带只能报废!

【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型


重新制作时,将各环节缩小,间隔加宽,履带齿做成锥形

【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型


中心柱装上底盘,图中可见主动轮,蜗杆已换成铜制

【参赛】用55年前的图纸制作的怀旧起重机模型

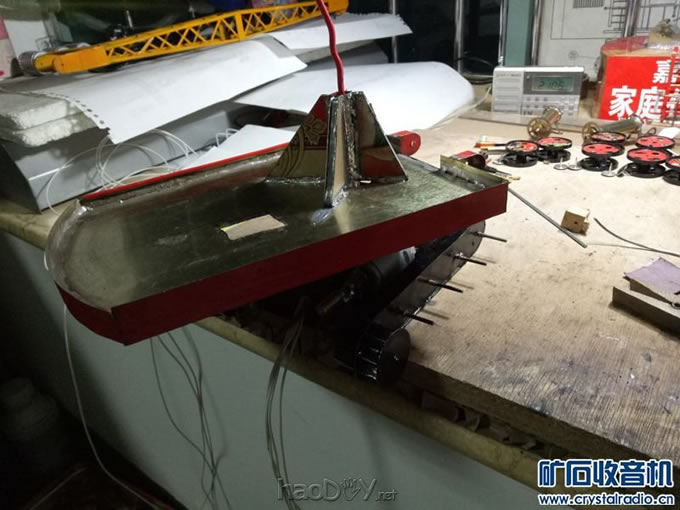

机座焊到中心柱上

【参赛】用55年前的图纸制作的怀旧起重机模型

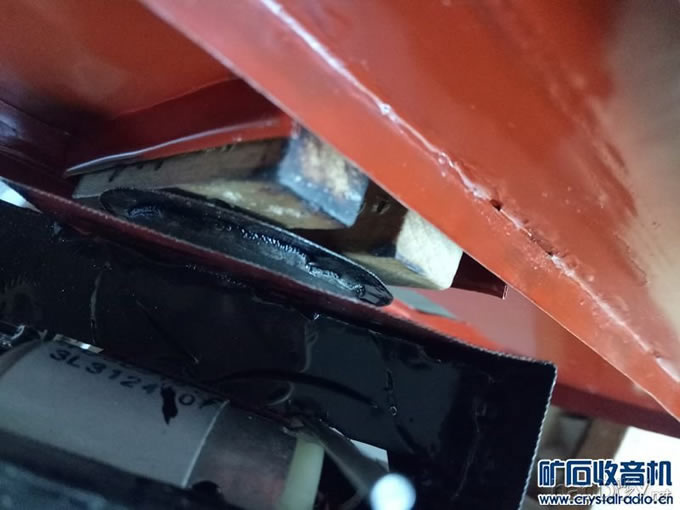

在焊接时犯了个大错,用来临时固定的木块在装好后卡在机座和底盘中间,无法取出

【参赛】用55年前的图纸制作的怀旧起重机模型


最后只好将中心柱拆了重焊

【参赛】用55年前的图纸制作的怀旧起重机模型

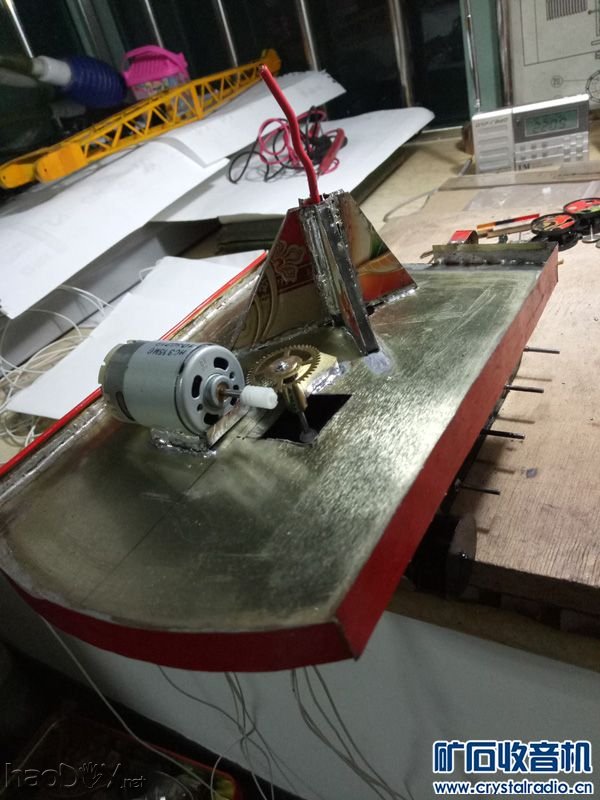

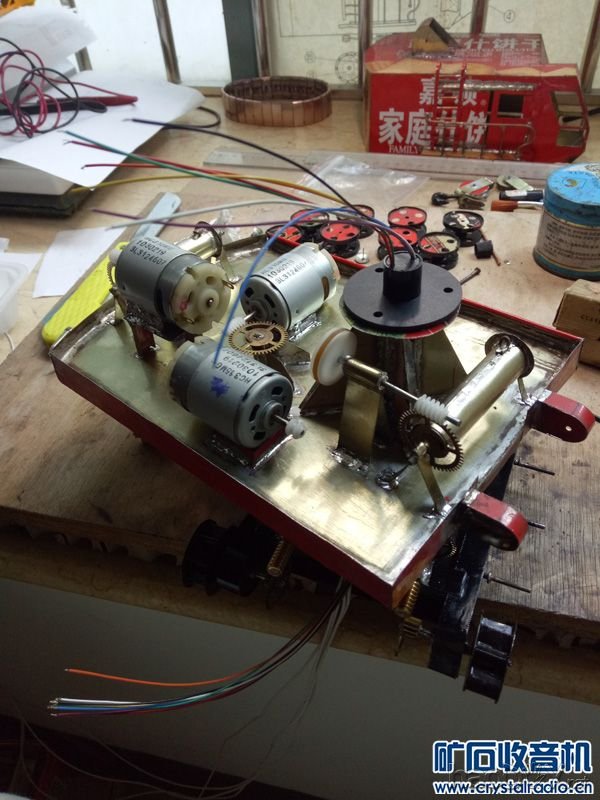

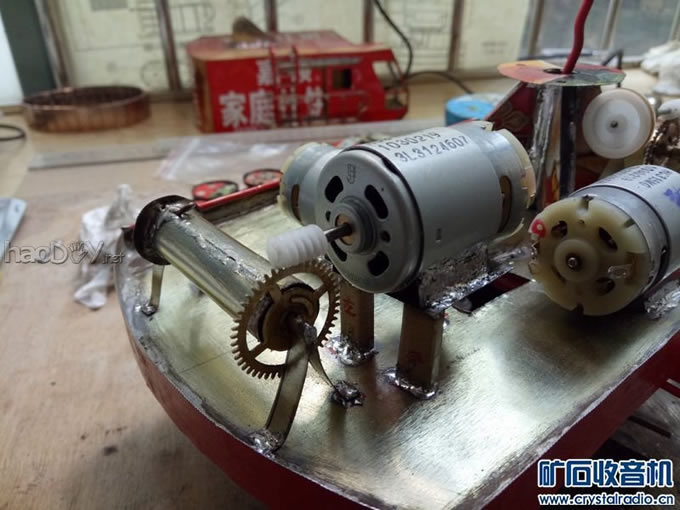

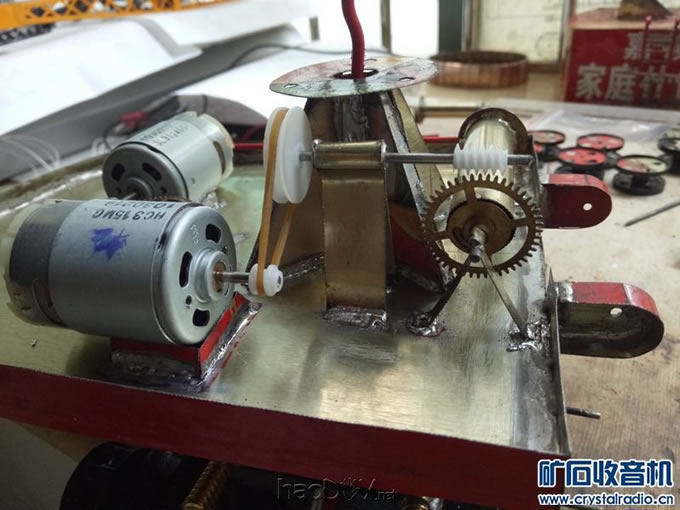

机座焊好后,将旋转、提升、变幅机构分别装上

【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型


装上中心导电滑换,接好电机线路

【参赛】用55年前的图纸制作的怀旧起重机模型


负重轮上漆、装车、完成履带安装。至此,起重机主体部分基本完成

【参赛】用55年前的图纸制作的怀旧起重机模型
【参赛】用55年前的图纸制作的怀旧起重机模型


下面开始控制台的安装。由于是50多年前的模型,控制是采用线控方式,需要用导线连接起重机和控制台

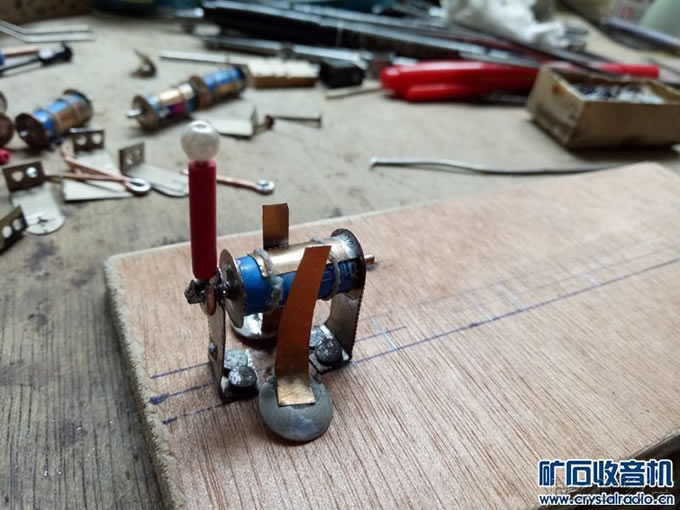

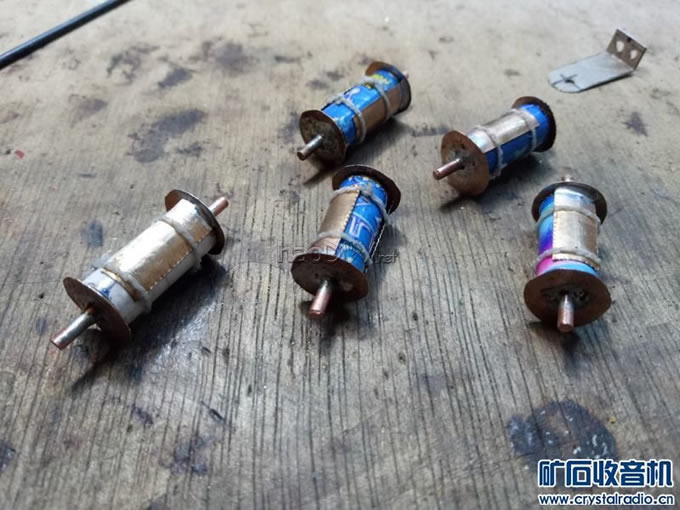

控制杆的转轮,是用铅笔杆、铜片制作的

【参赛】用55年前的图纸制作的怀旧起重机模型

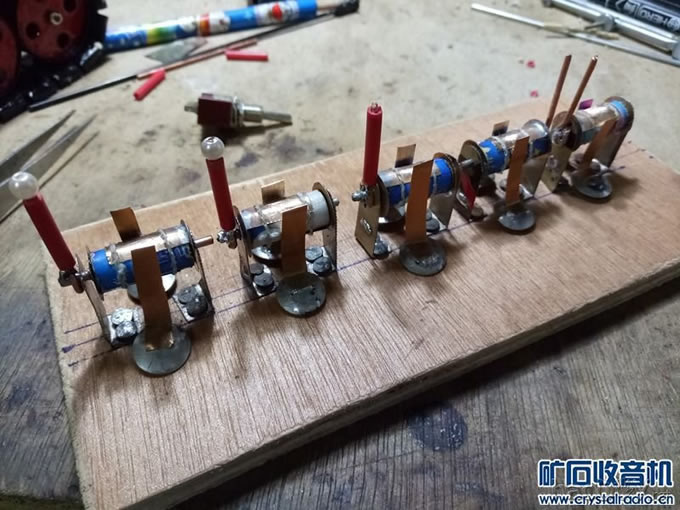

一个控制杆

【参赛】用55年前的图纸制作的怀旧起重机模型


五个电机,需要五个控制杆

【参赛】用55年前的图纸制作的怀旧起重机模型

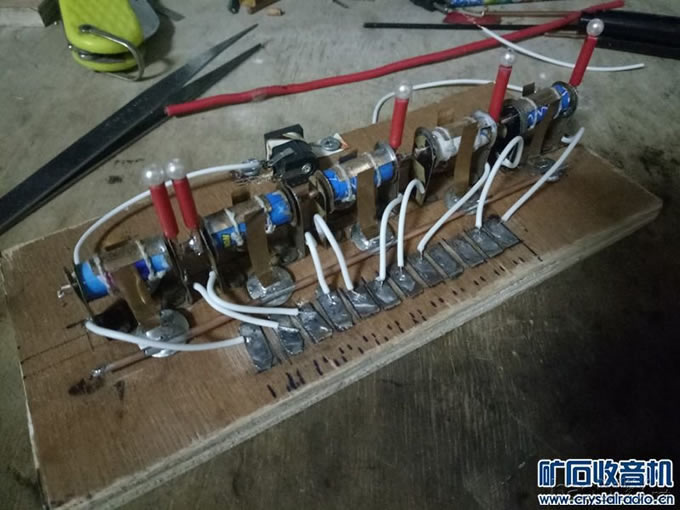

控制台接线

【参赛】用55年前的图纸制作的怀旧起重机模型

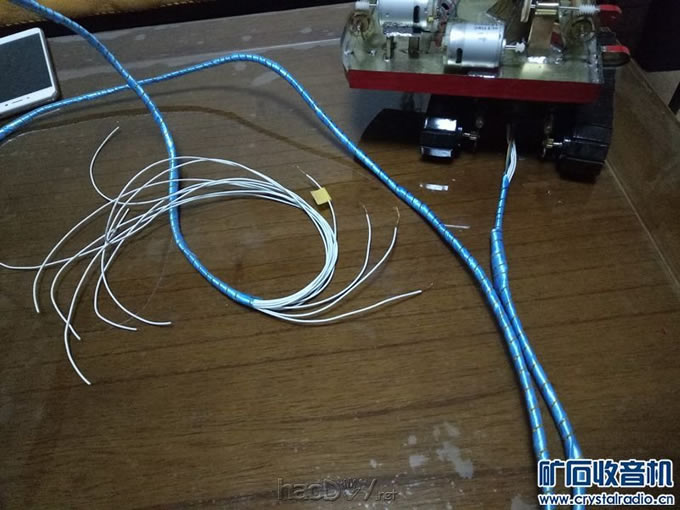

包扎电缆

【参赛】用55年前的图纸制作的怀旧起重机模型

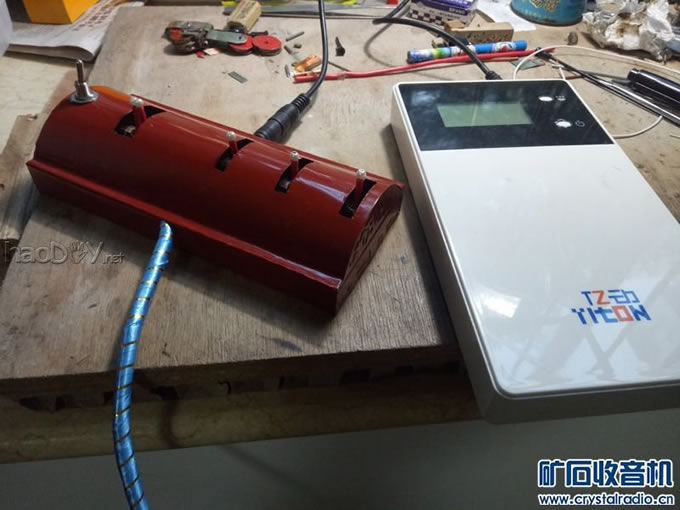

控制台完成。电源采用一个大型“充电宝”提供7.4V直流电

【参赛】用55年前的图纸制作的怀旧起重机模型

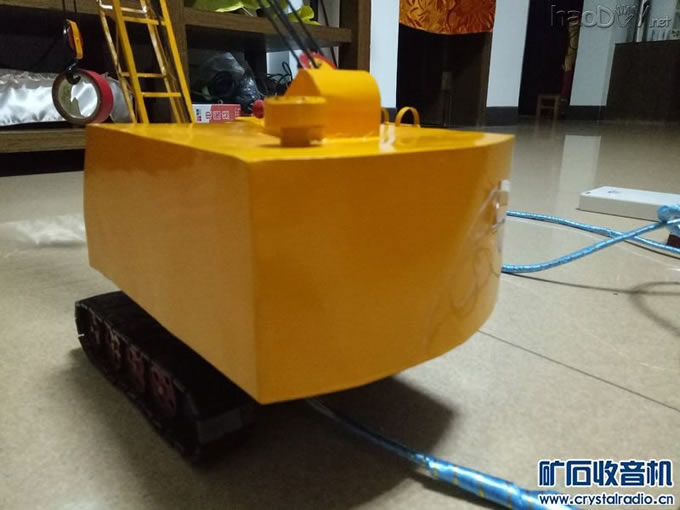

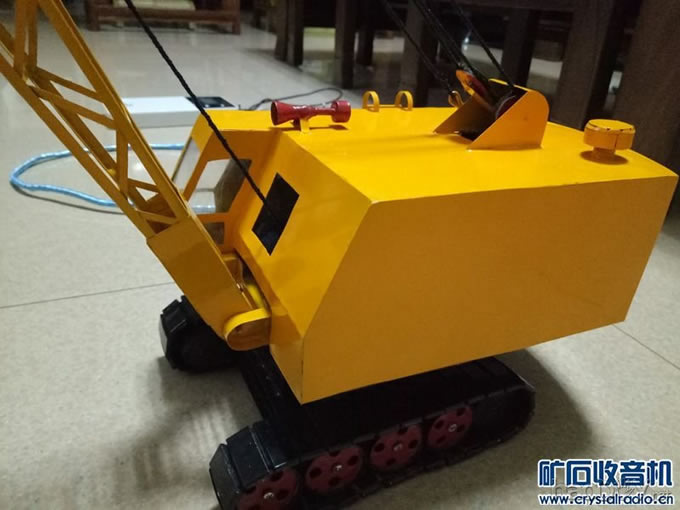

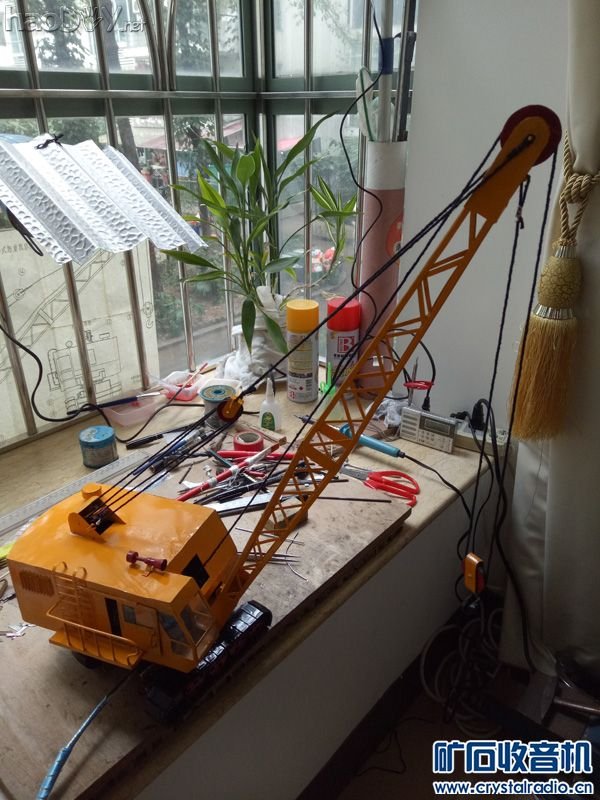

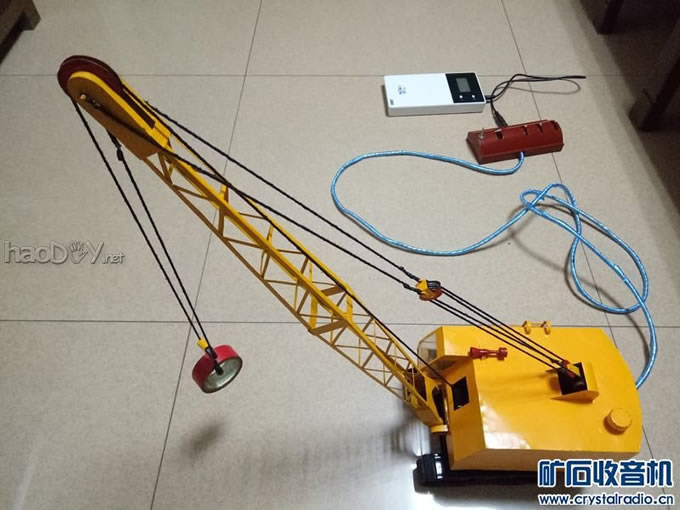

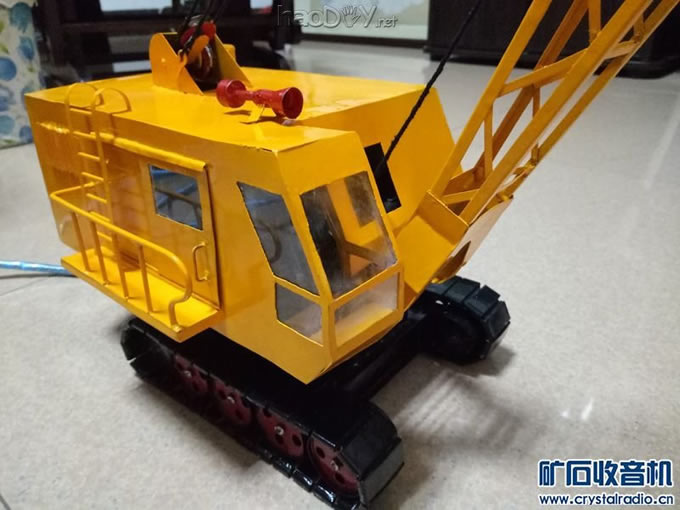

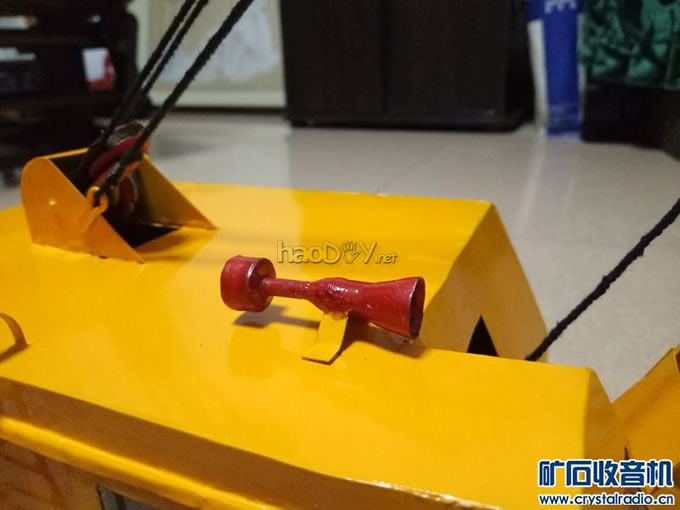

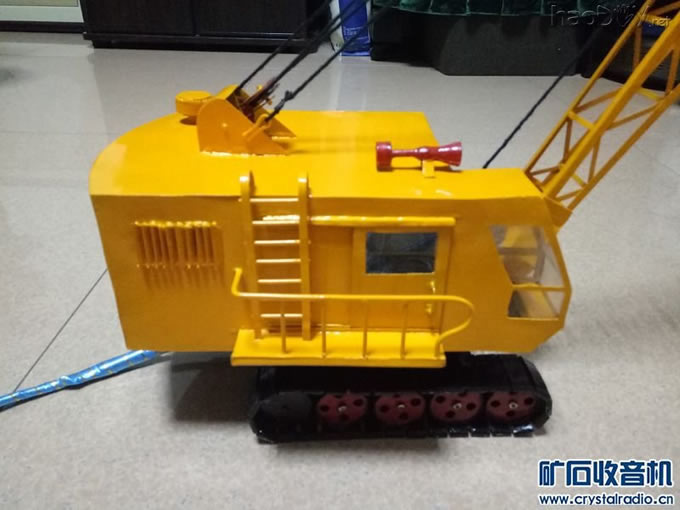

穿好绳索后,起重机完成

【参赛】用55年前的图纸制作的怀旧起重机模型


下载附件

2017-1-31 14:32 上传

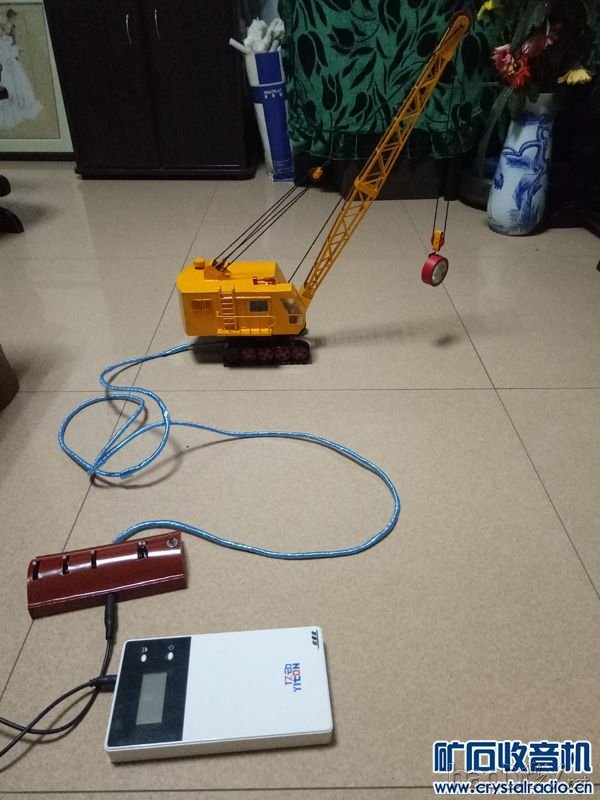

试车成功

【参赛】用55年前的图纸制作的怀旧起重机模型


总结:该模型制作,除了电动机、集电环、蜗杆和中心轴承采用了成品外,其他都遵循了图纸要求,用废旧材料手工打造

。而比原图纸改进的地方,一是行走机构采用了独立的两套电机、传动系统,相比原图纸的单传动系统,不但功率更强劲

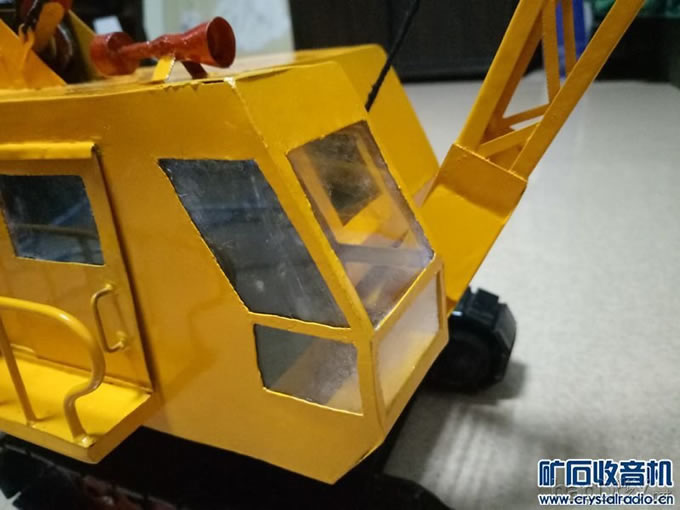

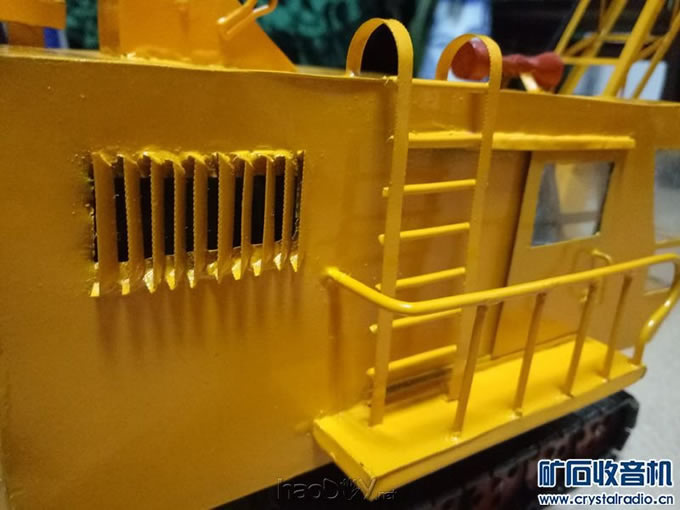

,更重要的是可以转弯,甚至原地回转。原设计是不能转弯的。二是驾驶室开了双面窗,比原设计的单面开窗更接近真实

。三是百叶窗里真实开有窗洞,比原设计的精细。缺点主要是行走机构的制作精度仍然达不到要求,履带行走中有卡滞现

象。这台起重机模型制作成功,圆了自己多年的梦想,尽管与当今的模型比起来还显粗糙,但毕竟是55年前的设计,多数

部件都是用费旧材料手工打造,锻炼自己的动手能力,自我欣赏,效果还是不错的!
