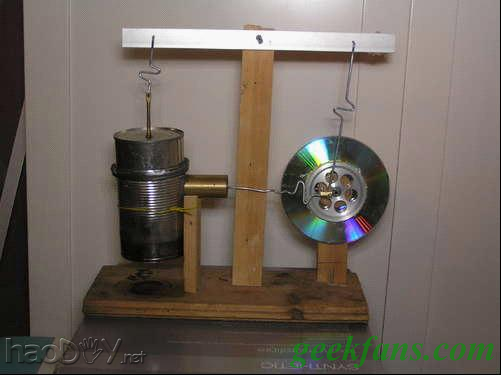

只需两个罐头盒子，一个热源，加上手边任意能找的的原料搭成的曲柄和支架，一个的抱负的热力轮回体系,用罐头盒DIY的斯特林动员机就建成了!有了这个高服从、低噪音动力体系作为支持，想实现什么现实成果，就只取决于你的需求咯!
制作时刻:两小时 制作难度:★★★☆☆ GEEK指数:★★★☆☆
作为一个热爱DIY的喜爱者，我风俗处理赏罚本身DIY剩下的废物。此刻，我将行使废弃不消的破铜烂铁制备一个小功率引擎。自从我2003年熟悉了斯特林引擎，一向在我脑海挥之不去，取材简朴，道理也不难，做出来的对象又运转精采，这是DIY的地步之一吧。刚巧某事变室恰恰可以给我加工器件的良机，为检讨本身DIY程度是否退步，我花上一个周末的时刻，从废弃物中取材，超强动力制备动力超强的引擎事变开始了!
假如对斯特林引擎道理部门有疑难部门，请 维基百科 。
1 器材和原料
1.1 原料

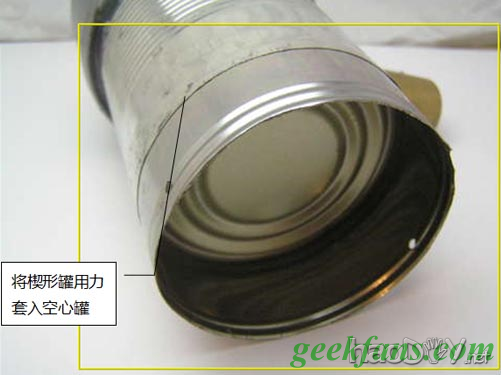

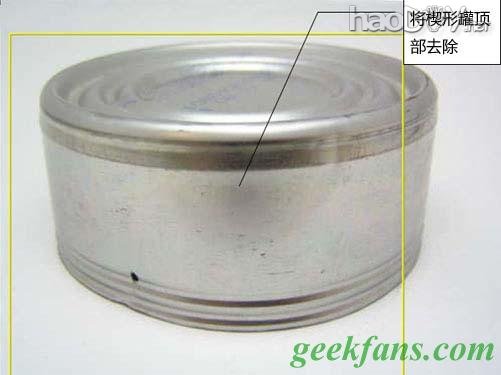

○ 移气器气缸，个中一个是有锥形底的契形罐，组装在一路 ○ 两个空的不锈钢汤罐，至少一个拥有锥形底 ○ 移气器 ○ 可以恰恰被移气缸无摩擦纳住的铝制饮料罐。 ○ 两个薄的金属碟片(譬喻食品罐的盖子) ○ 动力活塞缸 ○ 铜管可能青铜管，只管圆，约40-50mm长 ○ 动力活塞 ○ 飞轮 ○ 具有较低摩擦系数的球轴承 ○ CD片，可能其他相同的圆片，制备轮圈 ○ 硬币(配重) ○ 横梁 ○ 金属片可能木头(12”厚)，要担保足够厚，有必然刚度 ○ 引擎支架 ○ 支撑小木头(1”×1/2”也可以稍大)，至少24”(600mm)长 ○ 一块木头作为支承座，至少12"长4"宽(300 x 100mm)
其他 ○ 青铜管(内径1/8”)、不锈钢丝(直径1/8”)-每个约12”长(上述值并不必要很是准确，只必要不锈钢丝可以在管内可以紧贴滑行) ○ 衣架 铁丝 ○ 两个接线端子 ○ JB环氧胶 ○ 快干环氧胶(譬喻Araldite)
1.2 器材 须要器材 ● 钢锯 ● 电钻 ● 木匠锯 出格器材 ● 可以打磨去料的抛光器材
2 计划

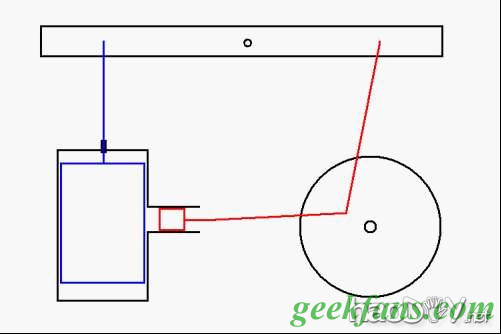

γ型斯特林引擎(伪爱因斯坦说：γ型斯特林引擎——具有两个独立气缸，个中一缸中配备动力活塞，一缸配备移气器)的“焦点”乃是一个大的移气缸纳住一个移气器(也可以称作转换器，是斯特林引擎的焦点设备)，该移气缸与另一个动力缸连通，动力活塞缸同时还纳住一个动力活塞，动力活塞通过一系列传动装置，反过来再为移气器提供动力。在曲柄计划中，我回收了Darryl Boyd’s计划，插手了一个“均衡木”的体系。操作该均衡木可以实现动力活塞和移气器的动力转换。不是多新颖可能多奇妙，仅仅是由于……我手上就那点原料，并且看起来结果也可圈可点。
踏破铁鞋，蓦地发明，铝制易拉罐可以与不锈钢的汤罐共同的很好。因此移气缸我抉择选用不锈钢汤罐，而移气器则行使铝制的饮料罐，至于来由嘛，自制(重点)、精练、易安装。不锈钢汤罐成为了整个引擎稳定的躯体，同时我可以将底部计划成可拆卸的以维持均衡。
关于剩下的部门，废弃的底板用来制作底座，一个1”×1/2”的松木制备整个引擎装置的支撑体，一片3/4”的铝条用作均衡杆。总结起来，整个引擎就是一个零件的缭乱荟萃体。假如你是笔耕不辍，而且热衷废弃物品的DIY者，你懂的。
3 动力活塞
动力活塞和动力活塞缸的制作可以有好几种要领。一种轻盈方案就是到网上买石墨活塞和玻璃缸，可以担保精采的质量。其它，你还可以参照 路人甲的要领 ，就是在空心圆柱端部套上橡胶膜。这大噶鲱简朴的一种要领，可是他限定了行程，同时也会有摩掠过大的题目。
也可以用JB环氧胶水和空心圆牵制备动力活塞，很简朴，就是用保鲜膜将空心圆管封装起来，详细参看 路人乙的要领 。声明，固然我看过他们的制作，可是我不会这么做的，我已经拥有了加工好的活塞/气缸组合。不外他们的要领照旧颇为风行的。
（用罐头盒DIY斯特林动员机）

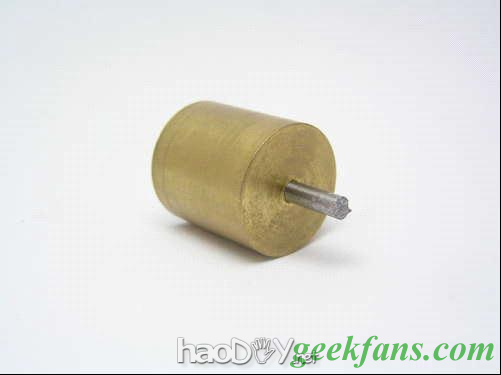

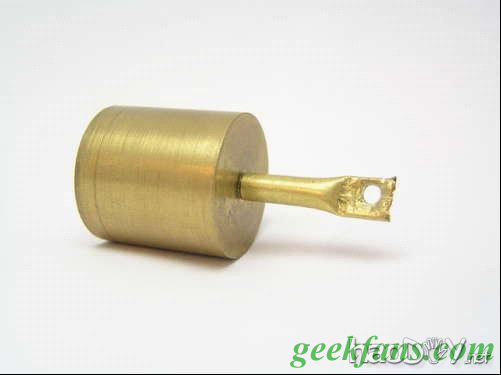

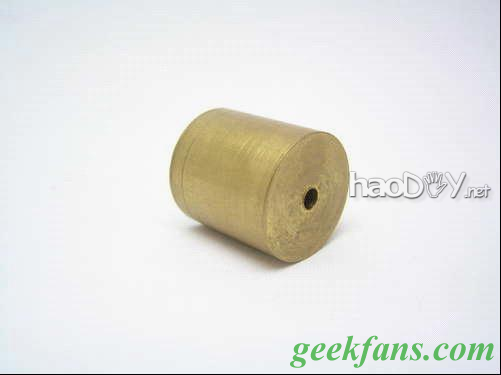

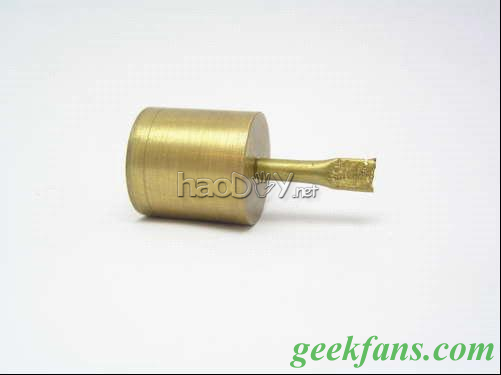

活塞尺寸是直径20mm×20mm的实体圆柱。在圆柱的一端打了一个1/8”的小孔，一小段不锈钢条制作曲柄，热焊在孔中，同时一段青铜管胶结在不锈钢曲柄上。用钳子将铜管结尾压扁，钻个2.5mm小孔，用来毗连用衣架铁丝制备的曲轴。在动员机术语中，它叫做“连杆小头轴承”。
4 飞轮

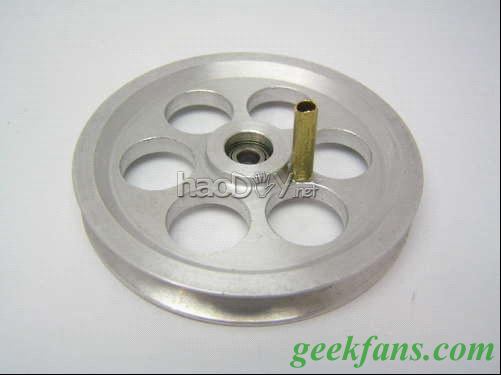

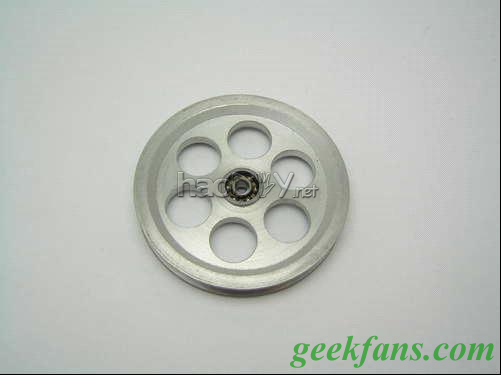

飞轮是盒式录像机上的某个零件。因为它和轴承可以美满的共同，同时其皎洁无暇的胴体(好吧，我险恶了)，让我对其爱不释手。轴承中心又孔恰恰与我手头的青铜管的尺寸绝对共同，这毫不是一个偶合!因此它就充当飞轮的脚色啦。

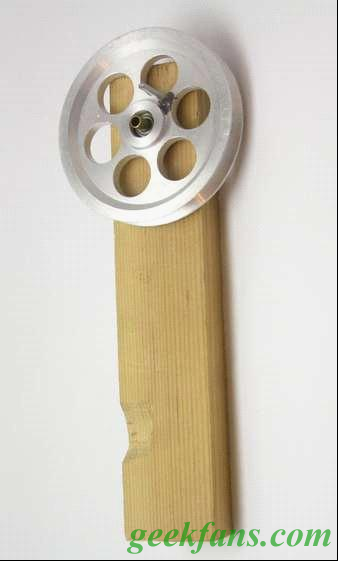

开始，我实行将一小段青铜管粘接在录像带盘的外貌上，以充当凸轮轴。可是胶水毗连金属外貌的示意其实让人不敢阿谀，老是粘接失效。因此我不得不在轮盘上钻个小孔(给力的钻机)，然后行使衣架上的铁丝穿在中间来制做凸轮轴。取一块松木作为飞轮的支撑块，然后在松木一端钻一个小孔，用一小段青铜管将木头和飞轮牢靠起来，把飞轮套在这个管子上。
5 移气器

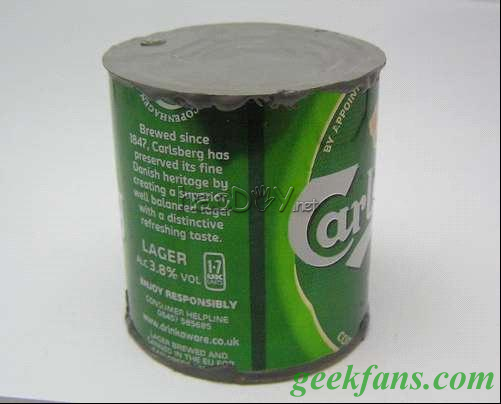

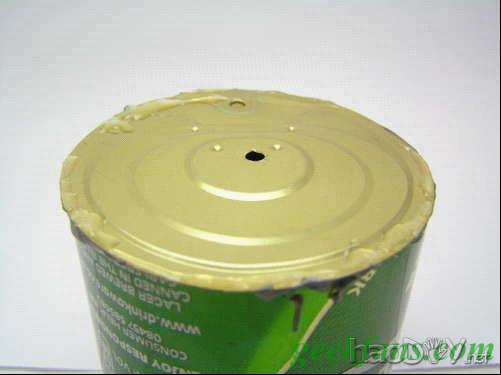

移气器是用一个铝制啤酒罐做的。找一个比啤酒罐直径略微偏大的盖子，用热熔胶将盖子胶结在铝制啤酒罐上，使移气器成为是一个平整的空心圆柱。可是用热熔胶密封会使移气器密闭，为防备加热加压导致密闭的移气器爆炸，继而导致斯特林引擎失效，在移气器顶部，我们用小针扎上几个“出气孔”。在正面顶部的中央，用钻头钻一个小孔，然后把用不锈钢丝制备成的连杆粘接到孔中。我手头上的不锈钢连杆，与青铜动力活塞共同的很好，担保较小摩擦力的同时，气密性也不差。我手头上的不锈钢连杆，与这个小孔共同的很好，担保较小摩擦力的同时，气密性也不差。
移气器的长度长短常重要的——理论上，它应该占有移气缸内2/3的空间。在此之前也还要计较一下曲柄行程(我的曲柄前举办程约为20mm)，然后用气缸尺寸(90mm)减去该行程，获得移气器最大的尺寸为70mm。
现实上，在制备气缸的进程中，我们才将曲柄粘接到衣而器上，不然要是移气器与气缸共同欠好将很难修改。同样，也不必要尺寸都量取准确，这都是为其后修改提供便利。胶合曲柄，我行使JB环氧胶。可是温度稍高时，这种快干胶就仿佛有发软的迹象。
6 移气缸
