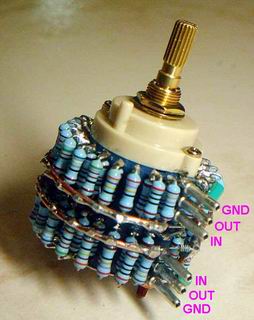

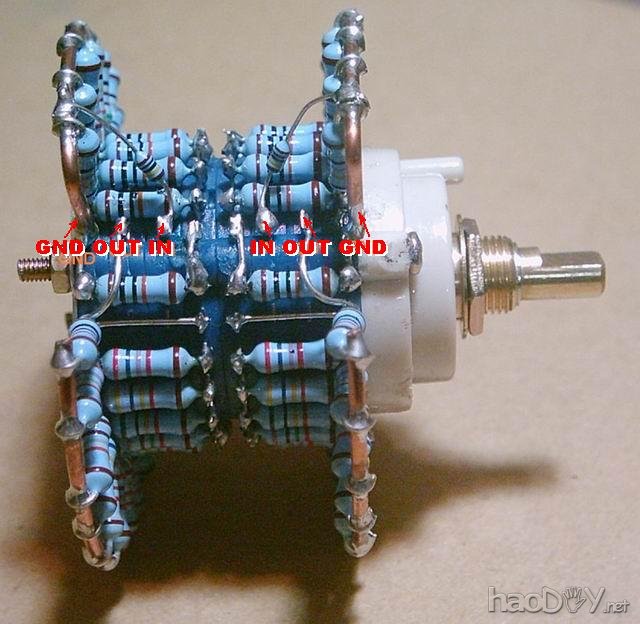

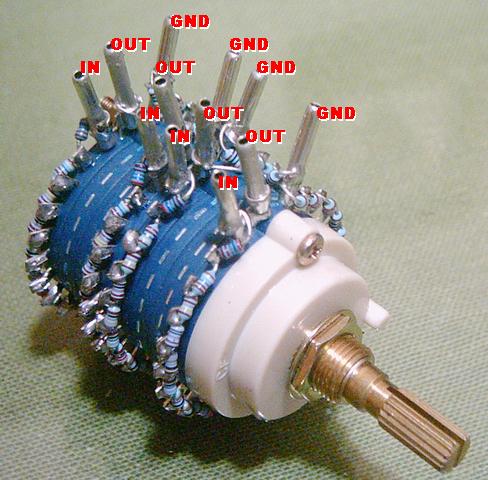

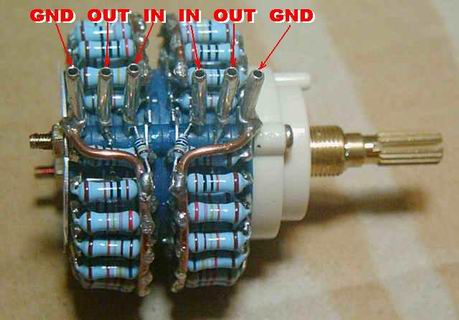

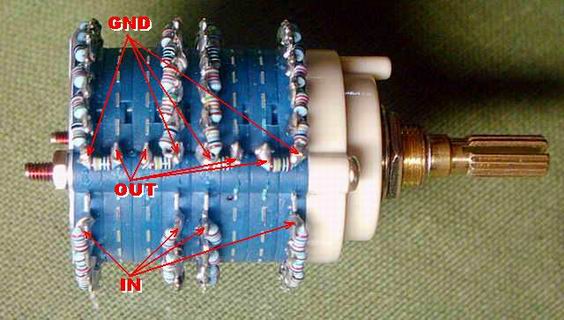

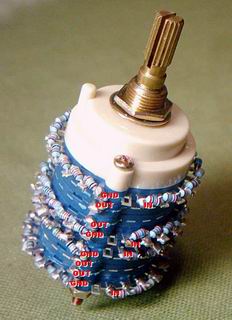

  Rin銲完再依序銲上Rout，注意！編號1的位置上並沒有Rout。 取適當長度的銅線，一端銲在編號1的位置上，然後將Rout的外圍繞一圈，然後焊接 起來。   最後如上圖所示，銲上R47便大功告成了。  這種「大車輪」型的梯子型Ladder Type級進音量電位器，我那六歲的兒子很喜歡， 不過由於比較佔空間，我製作的成品是像下面這個樣子，作法其實和前面所敘述的一 樣，只是Rout折了90°而已。      串列型Serial Type級進音量電位器的裝配似乎沒什麼好講的，只是依序在開關的接 點與接點之間銲上1/8W電阻而已，只是1/8W電阻的兩支引腳要一起穿過開關的接 點會有些勉強，因此1/8W電阻的引腳只有一支穿過開關的接點，另一支引腳只是靠 在開關的接點上焊接在一起而已，電阻一個搭一個，稍微傾斜地排成一圈。 串列型Serial Type級進音量電位器的訊號輸入、輸出的接法如上圖的標示。 我製作了一批成品是如上圖一樣，加上了2.4mm圓銲針，但圓銲針實在很難焊接，排 列起來也不整齊，所以除了這第一批的成品之外，以後便不再加上圓銲針了。
