N / A - Avalailable R3 - 一个固定的电阻（R3），可用于代替的50k的电位器（P1）。4K7工作的许多12AU7管类型，但你应该选择一个值来获得电源电压的一半（见设置的偏见照片14）。 Q1 - MOSFET（Q1）可更换的IRF610 IRF611 IRF612，所有这一切都将正常工作。远离IRF530或IRF540类型的（俗称电源），将有可怕的滚降的高点。 C1 - 非偏振光电解或薄膜型电容器可用于C1（2.2uF的或更大）。大多数人会发现，薄膜型电容将声音最好的。通用聚酯或聚丙烯类型的正常工作。 HEATSINKS - 正如前面提到的，这是完全正常运行的MOSFET和LM317稳压器在空气中，我做了数学从数据表和电流足够低，以保持他们的稳定。但是，请注意，他们得到热。的金属卡舌，咝咝声水从你的指尖，检查衣服的铁像，但还没有失败的。没有太多的辐射热了。如果你担心热，你可以使用一个小的散热片上的设备。 PCB：12AU7（ECC82）/ IRF510耳机放大器经过几年的电路已被修改，从我原来的12AU7管/ IRF612 MOSFET混合耳机放大器建设，以适应印刷电路板（PCB）上的单层。虽然它可以很容易地构造的点至点上的750孔原板，PCB是一个具有成本效益的升级。有几个网站，让关于蚀刻PCB在家的深入说明，整个过程可以是非常有益的。只是知道，蚀刻利用一些强腐蚀性的和讨厌的化学品，因此适当的通风和个人防护装备（PPE）的使用过程简单，有趣，安全。盐酸和过氧化氢 产生最好的结果，也便宜得多，比三氯化铁。 电路板布局都包含在附件中，您可以打印出来，蚀刻使用的墨粉转移法。 我用的是免费版本的CADSOFT鹰计划构建一个单一的平面板。该过程完成后，一个标准墨粉转移法。基本上到便宜的光泽照片纸打印的走线设计。您必须使用激光打印机或一台施乐复印机上最深的设置。黑暗的设置将允许大部分调色剂在纸张上建立。按照在网上找到的许多指令集，我发现时尚杂志最好的，最简单的传输方法。你将有一个转移，只需轻触，然后完成蚀刻过程。另一个关键需要注意的是，有一个的DREMEL记者，钻孔时用两只手。然后使用可能的最小位的大小。如果您删除了太多的铜，它会使焊接过程中繁琐的。 PCB文件

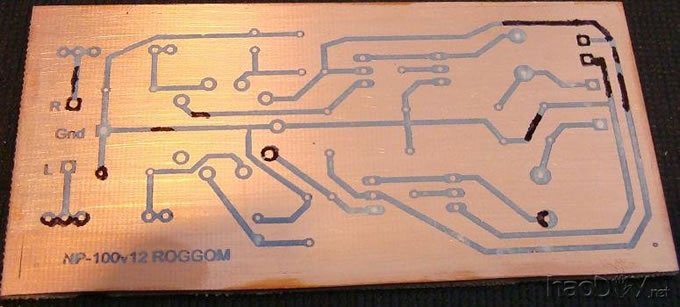

照片2：碳粉传输方法 - 覆铜箔板经过多次的修改PCB减少到一个2-1/4“×4-3/4”，然后下降到2“×4”（50×100毫米）与较厚的痕迹。构建表明在第一个版本（稍大PCB）。 大会：12AU7（ECC82）/ IRF510耳机放大器这些组件被馈送通过的PCB的顶部和底部（铜侧）焊接到。9针插座有几种类型，有些人会比别人更适合，但与任一插座一点点的努力，将正常工作。

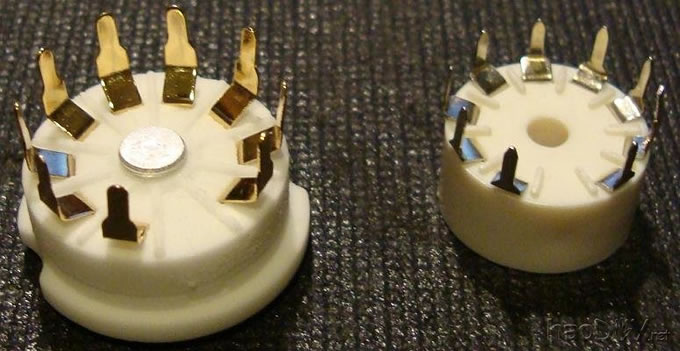

照片3：B9A 9-pin陶瓷真空集热管/阀门插座焊接管座，引脚将适合在孔图案，只是注意不要过度强调销或将打破。

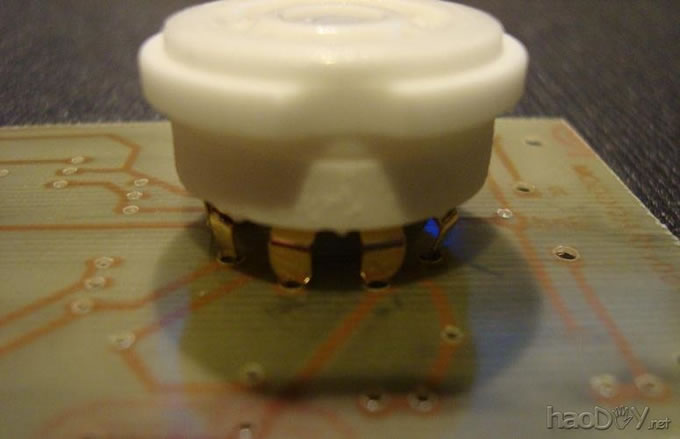

照片四：9针，真空集热管/阀门PCB插座上焊接的电阻下，印刷电路板间距为1/4瓦的金属膜类型，如果你只有1/2瓦或更高的电阻器，你将有弯曲的线索，以适应PCB。

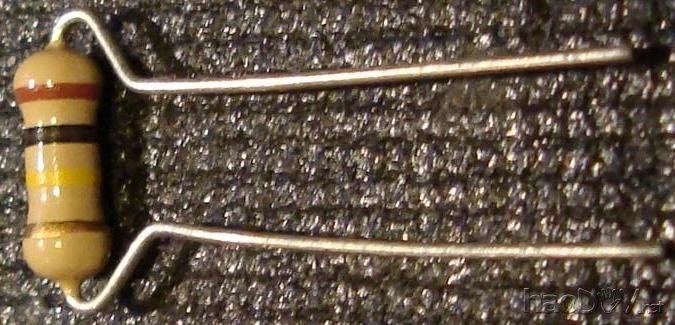

照片5：弯曲电阻信息，以适应PCB后填充电阻器，电容器的焊料中。的C1电容器聚酯膜的类型（非极性），并可以放置在任一方向。 (责任编辑：admin) |
