opa2132 buf634 运放 231两用耳放耳机放大器电路图

时间:2012-08-27 07:48来源:未知 作者:admin 点击:
把我设计的231两用耳放电路图贴在这里,大家好找: 电路图中: R4为低频提升可调电阻,可更换为12K固定电阻,此时,100Hz以下逐步提升,50Hz以下达5-6dB(2倍),100Hz以上相对无提升。 R12为中频提升可调电阻,可更换为30K固定电阻,针对2.5-4.5KHz频率提升,
把我设计的231两用耳放电路图贴在这里,大家好找:

opa2132 buf634 运放 231两用耳放耳机放大器电路图

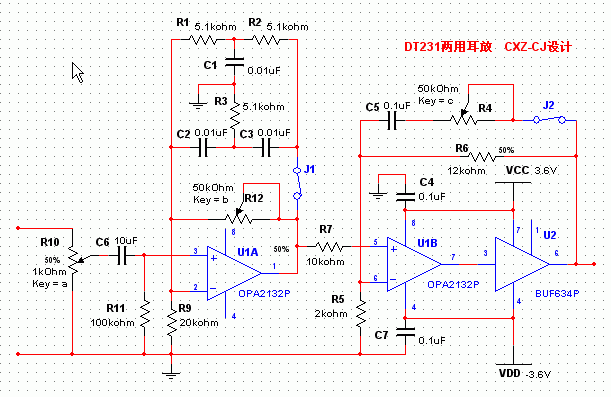

电路图中:
R4为低频提升可调电阻,可更换为12K固定电阻,此时,100Hz以下逐步提升,50Hz以下达5-6dB(2倍),100Hz以上相对无提升。
R12为中频提升可调电阻,可更换为30K固定电阻,针对2.5-4.5KHz频率提升,此时该频段内提升约6dB左右(2倍)。
我没有降低8k左右的频段,因为我感觉听音质好的音乐不感到刺耳,如果你感到刺的话,还要加阻容双T进行衰减了。
换为固定电阻后,除提升的频段以外,电路整体电压放大倍数为3倍,推低阻耳机足够。
J1、J2为联动开关,可选择通用耳放还是DT231专用耳放。
因提升不大,Q值不高,相频变化不很大。
电路采用2块手机3.6V锂电池供电,2块双运放2132和2块扩流634,整机静态耗电约20多mA,工作30mA。1000mA电池可播放30小时左右。可装于烟盒大小的盒子里,便于外出携带。
如果用电源供电,可将电压提升,更换更好的运放,其他参数可不变。

有DT231、又有动手能力的朋友可以试着DIY一下,会有惊喜的,大概100元可以搞定。 (责任编辑:admin)
