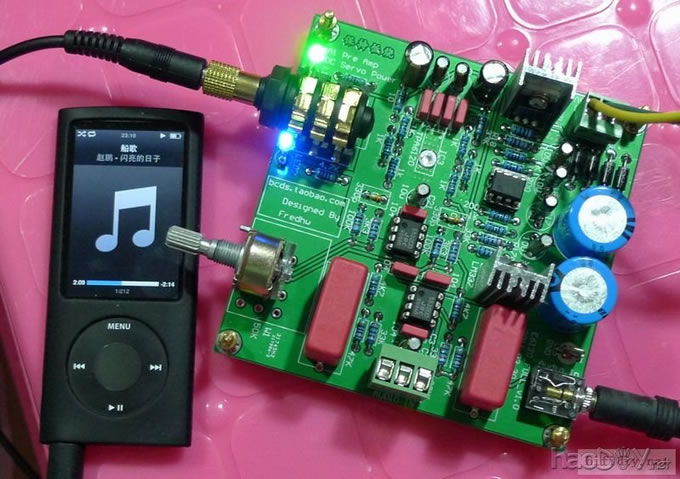

花了足足1个星期，又等了一个星期，老菜鸟终于拿到了自己的耳放。 TPA6120的参数很吓人，为了看看是不是真的那么好，所以我选择它来做我的耳放。 各位不要跟我说分立哈，我很懒滴，只玩IC，呵呵。 先上装好的图逗一逗IC同好的口水，呵呵。 我敢厚着脸皮说，这个6120，是目前网上找得到的里面最好看的，以我的审美观哈！

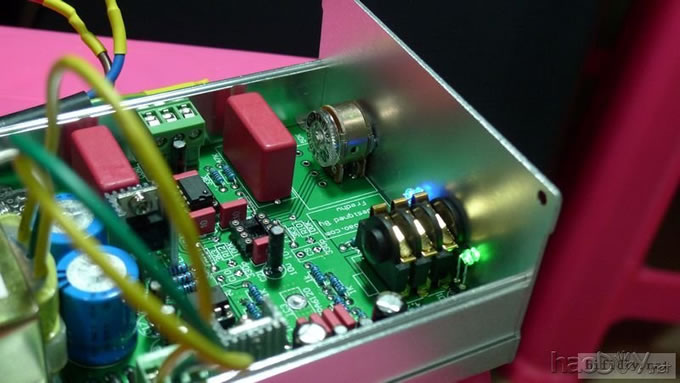

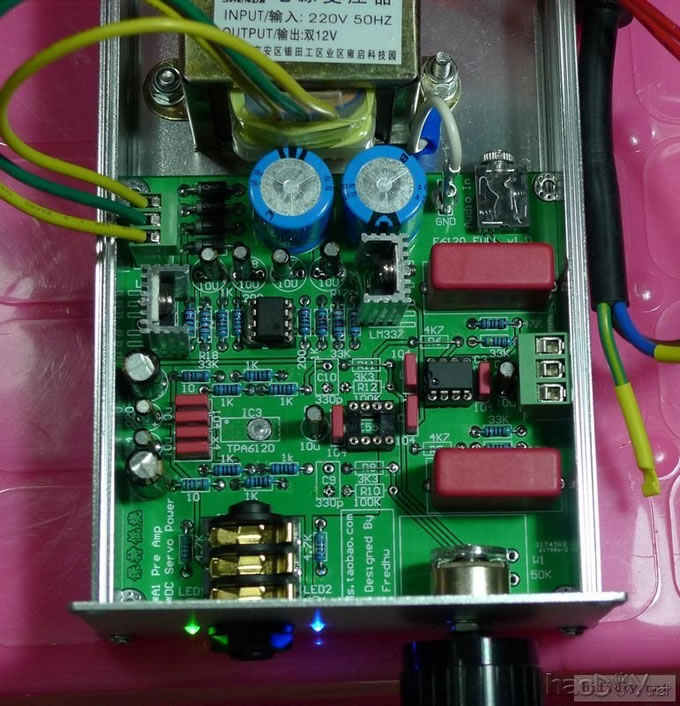

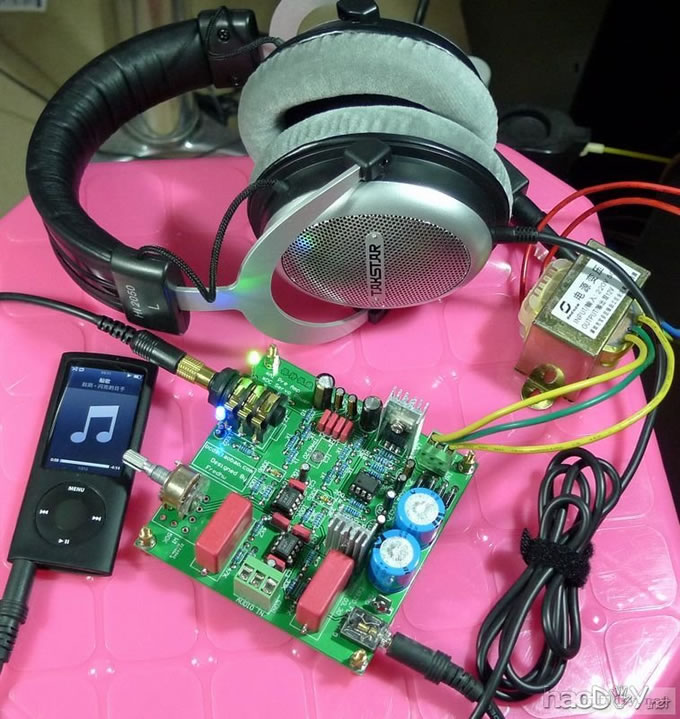

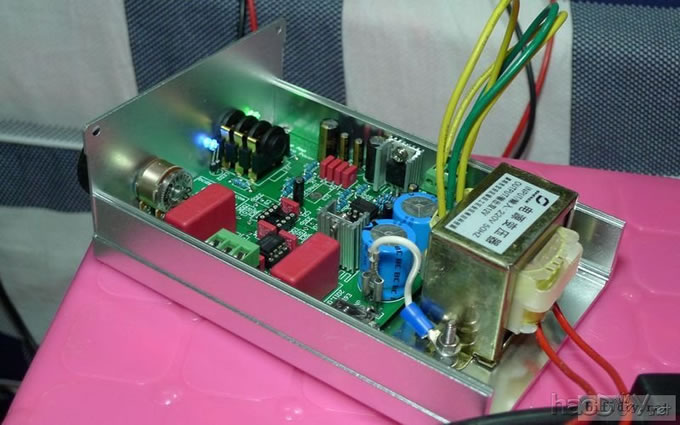

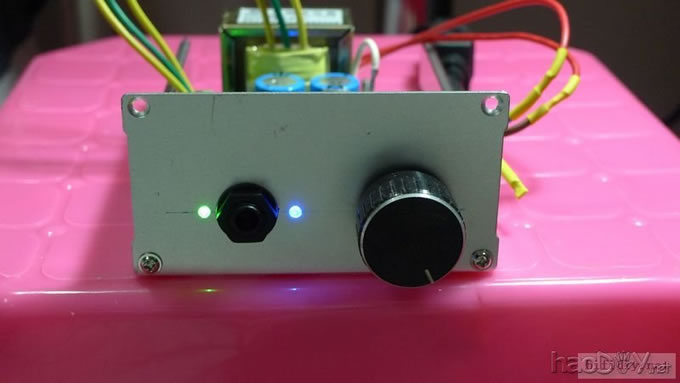

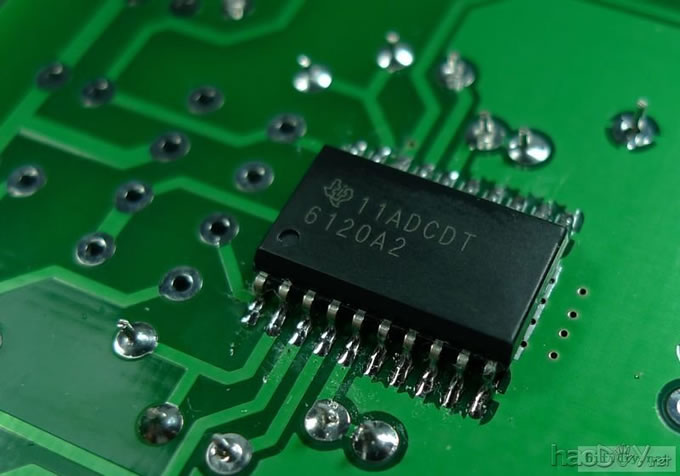

测试用的耳机是国产得胜的HI2050，才180块钱，60欧阻抗，效果还行。 其他的细节等吃完饭在慢慢上图 补充一下制作体会： 6120背面的散热片焊接，一定要先用尖锐的东西把那个金属片刮毛，这样才好上锡，才好焊。 6120的外围元件按我这样的布局，没有出现自激，工作状态良好。 6120确实需要按PDF中的要求进行覆铜。单靠B面那一点点是不够的，还好我习惯T面布铜，有足够的散热面积。 昨晚放了一个小时，用手指摸T面IC的位置，明显热，不过还不到烫手的程度。我没有测试仪，估计50度应该有的。 317,337的散热器给大了，只有一点点温度，完全没必要用那么大的。 噪声确实是A1引入的。我去掉了他的音量控制部分，整个世界就安静了。 有没有成功做过A1前级的兄弟来说说心得呢？ 昨晚把板子装进机壳了，再上几张图吧。 背板还没有打孔，之弄好了前面的。
 冲击的问题可以先开机再插耳机来解决，这倒是容易。 问题是，我用灵敏度较高的耳塞来听的时候，能够听到底噪的。 这现象跟我把A1前级用在7293前面是一样的。 按耳放来说，是应该完全没有底噪才算合格的。 单运放跳线需要调整放大倍数的，否则确实会声音偏小。 我又重新画了个板子，把A1前级的两个运放的布局调整了，原来是每个声道都会经过两块运放。现在改成一个运放负责一个声道。不知道会不会有改善，可惜最近太忙，没时间去验证 另外关于重新运放布线，我发现两级运放的要求似乎不一样，实验下来第一级无偏移的第二级偏移很大，反之一样，而且第二级刚好可以上一些本来很不好用的运放如AD797什么的音质却很好。 A1前级的第一级是缓冲，第二级是反馈式音量控制。当然会不同了。 在原机里面，是用一块ADTL084的四运放。我自己实验用的是两个ADTL082。唯一能看到的不同就是运放的布局了。可能就是要第一级和第二级都要在同一块运放里面才能控制噪音。 至于电位器，原机里面电位器的引线更长。所以这个应该不是噪声来源。 花了一个多星期偷空画了个2.0，重新调整了布局，尤其是A1部分，现在是一个运放负责一个声道了，1楼那个版本是每个声道都要经过两块运放。 另外把TPA6120放在了正面，这样好看些，从前放B面是为了方便拆焊。后来想了一下，需要拆焊6120的几率有多大呢？ 网上的比如做DAC的，都是把贴片IC放T面的。 6120的T、B面都做了散热用的铺铜，且IC下面给了足够多的过孔，散热有了保证。 再检查检查，没啥问题就发出去打样了。
背面： |
