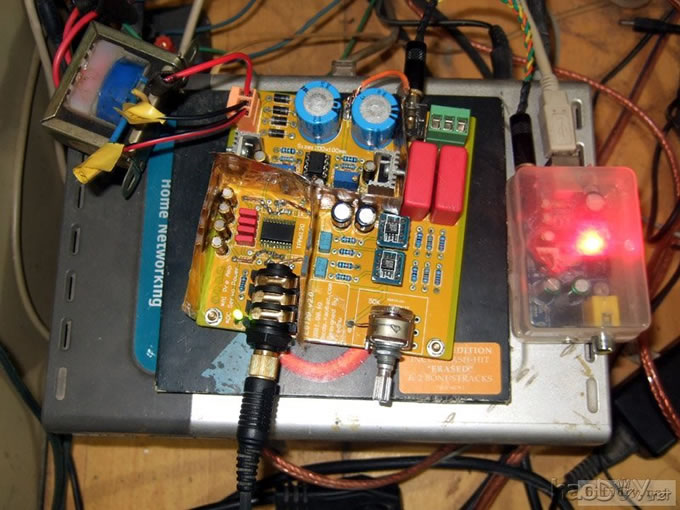

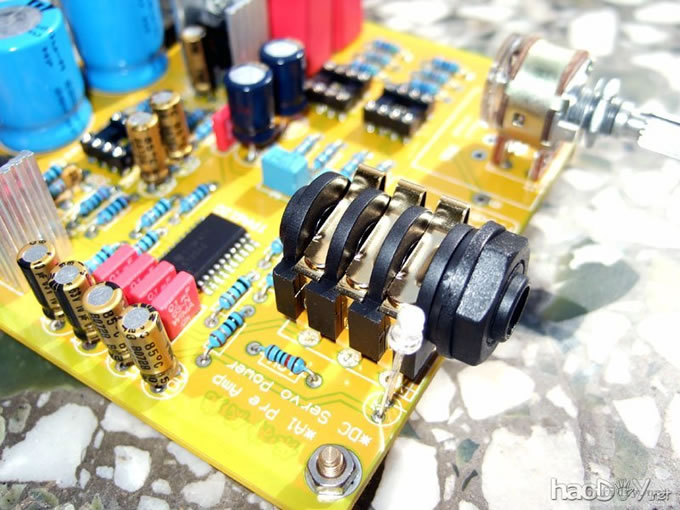

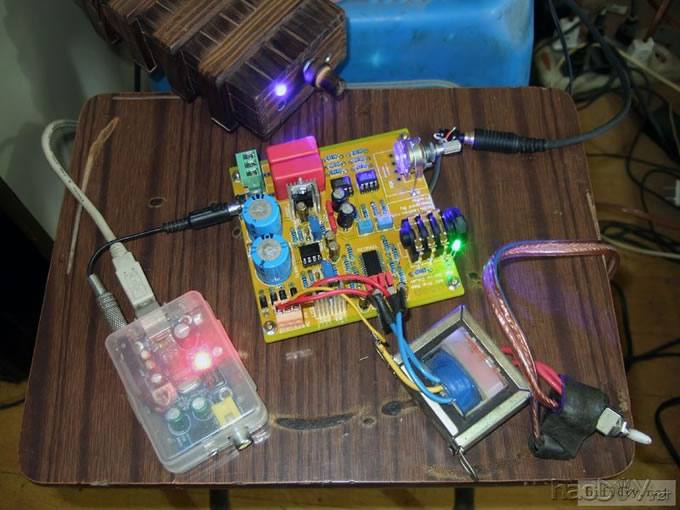

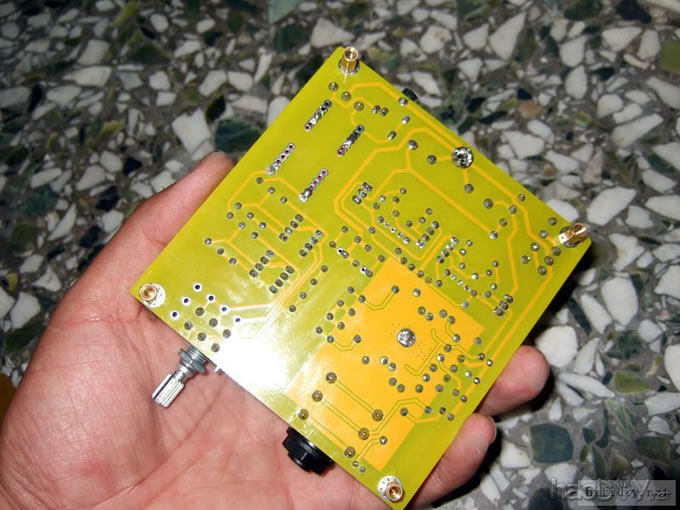

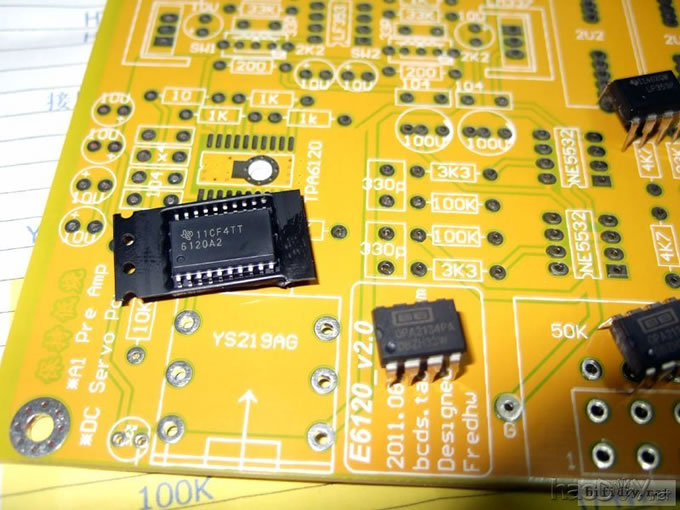

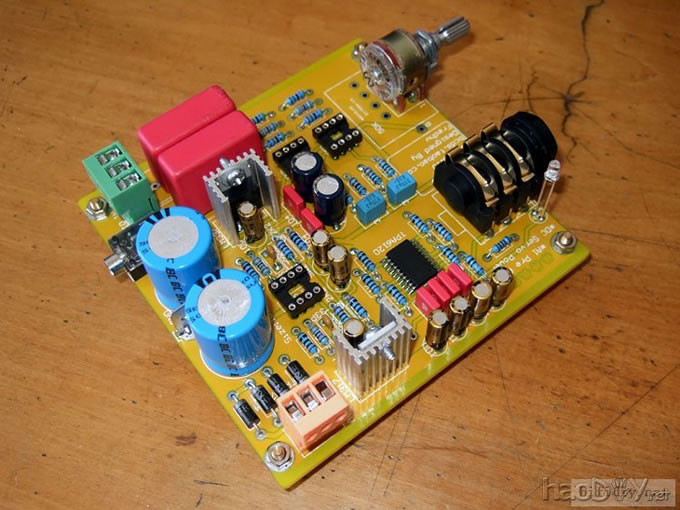

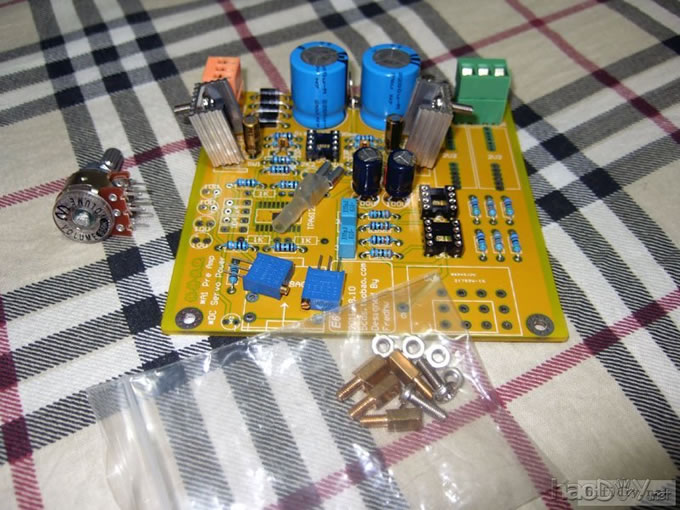

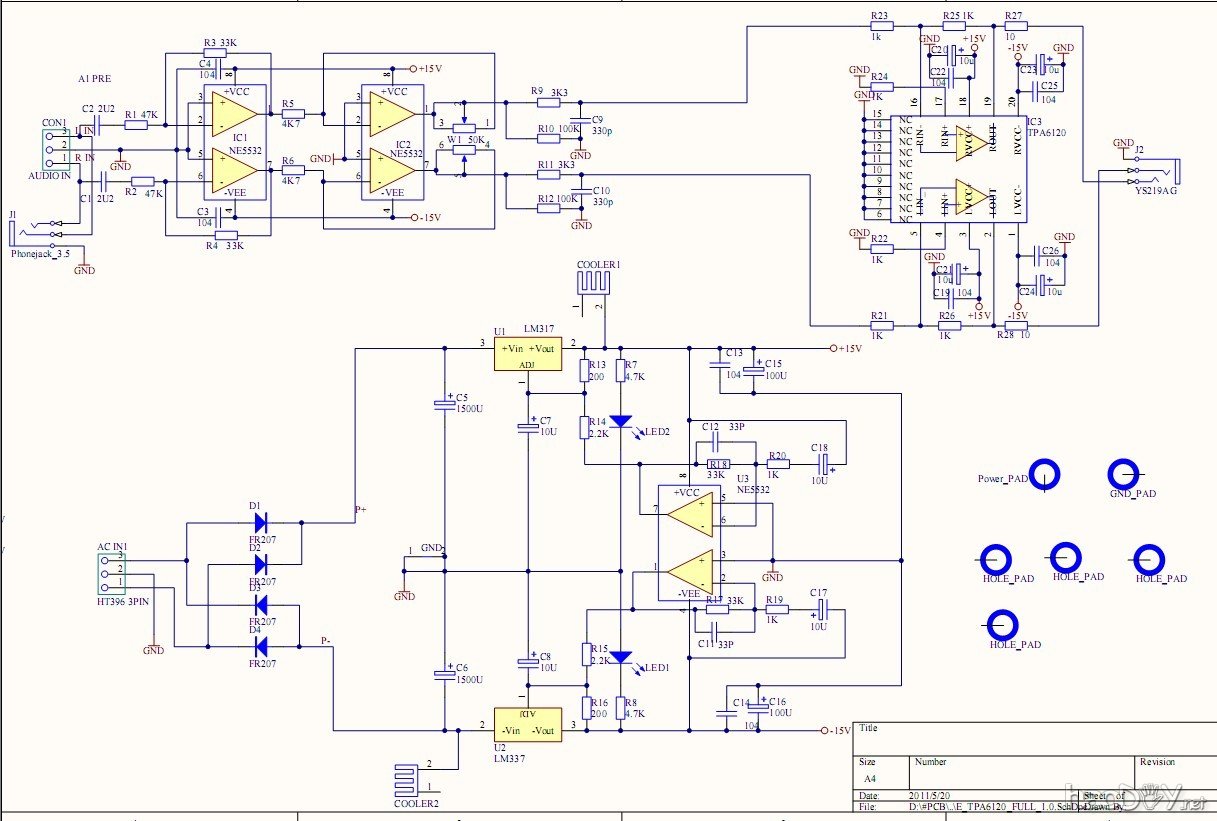

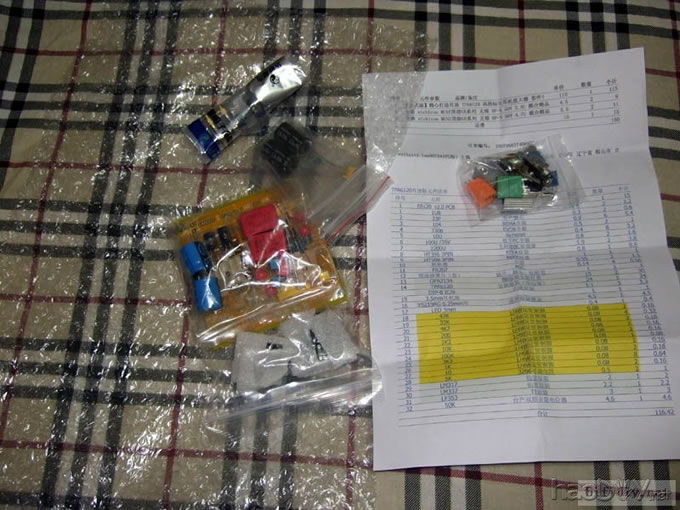

想试试高性能的ic，做了套tpa6120，是论坛里fredhw大侠的套件，祝大家国庆节快乐！ 套件做的很仔细，到手感觉很不错。lm317，lm337做稳压，a1的运放搭配做“前级”，tpa6120做“后级”   主角6120，性能超群的专门耳放芯片  本人水平做一个焊工也不容易   楼上朋友焊的比我好多了。焊接完毕后试音，发现全是噪音，以为6120背面散热没有接地（手里只有一把破旧的大电烙铁，一直担心这个不好焊），电话fredhw求助，开始一级一级排查，发现337稳压之后只有-10v，于是换上可调电阻，把正负电压调好，因为原配是甬声的6.5mm插座，用6.5mm转3.5mm转接头的时候也有问题，单声道正常，双声道全是杂音，好像是有灰尘？就加了个3.5mm的插座  先用8w的双15v小牛接上试音，耦合电容用wima 1.8uf，有时间把nichicon bp-s 3.3uf的换上去，运放暂时用5532试机，2134还没上，在佛山佬买的627还没到，到了折腾一下，换耦合换运放都可以影响声音的味道。  我当时焊完后，用三星耳机带的垃圾耳机（估计是高仿），插上后全是噪音，如果只接单声道，就没问题，有音乐，双声道同时接就全变成噪音，我以为是6120自激或背面接地没焊上，之后测了中点电压还可以，就用大耳机上了，结果一点问题没有了，安静的像没开机一样。我问别人，说是6.5mm插座或者转接头有灰了 现在用前面用5532，声音温润清澈，不刺耳，就是感觉放大倍数有点小，推低阻耳机可以，推高阻有点吃力了没什么表现，我还没改放大倍数 主要就是折腾，因为我手里没有好的耳机，也没有高阻的耳机，也无法对比，耳机耳放的搭配非常重要。现在是+-15v供电。等贴片的627到手了试试627，太贵的东西就不补了，有时间再搞a1耳放。现在的古怪问题就是一接上手机配的炮灰耳塞全是噪音，换成其他耳机耳塞就没有问题，而这个炮灰耳塞接到别的地方完全正常，是不是这炮灰耳塞阻抗太低了 在这里给论坛的各位朋友大哥小弟们拜年了，这个耳放我有时间也折腾，动手快乐嘛，6120改成正相输入，全改成贴片电阻了（没有50欧的，用俩100欧并的），前面运放换成627（在佛山佬的店里买的），电阻换过了，是1.5倍放大，现在没有啸叫和空载发热的问题，就是放大倍数太大了，太过瘾了，呵呵，电位器扭一点声音就足够，声音全放开，耳机能当小喇叭用了，最大音量戴上耳机能听到明显热噪声，正常音量下背景安静。现在就是输出中点比较高，运放输出后电阻一头0mv，一头有19mv，经过6120就变成30多mv了，估计是我6120接地接到330p电容的问题，有时间再慢慢折腾玩。简单汇报一下效果，现在接32欧的飞利浦hp890大耳机，感觉低频控制的很好，原来这耳机的低频很散，很肥，现在很有弹性，控制力了。  现在变压器小点，8w的小e牛，一直裸奔，就用铜皮简单围了一下 编著： TPA6120是TI公司的专用耳放IC，来自TI自己的一款高速线路驱动IC，优化到音频应用，成为一只数据相当优秀的耳放驱动平台。最大输出电流0.7A每声道，足以驱动低至8欧的耳机。对付600欧的耳机能提供80MW的有效功率。对付常见的32-300欧耳机相当轻松。 首先看看TPA6120这个超级耳放IC的性能指标。 供电+-5V~+-15V 供电正负15V，负载32欧时，THD+N 0.0006%, 负载64欧时，THD+N 0.00029%; 负载600欧，输出125mW THD+N 0.00012% 输出62.5mW，THD+N 0.000061% 正负5V时，转换速率为900V/us 正负15V时，转换速率为惊人的 1300V/us 毫不夸张的说目前还没有能超过它指标的IC
