花了足足1个星期，又等了一个星期，老菜鸟终于拿到了自己的耳放。 TPA6120的参数很吓人，为了看看是不是真的那么好，所以我选择它来做我的耳放。 各位不要跟我说分立哈，我很懒滴，只玩IC，呵呵。 先上装好的图逗一逗IC同好的口水，呵呵。 我敢厚着脸皮说，这个6120，是目前网上找得到的里面最好看的，以我的审美观哈！

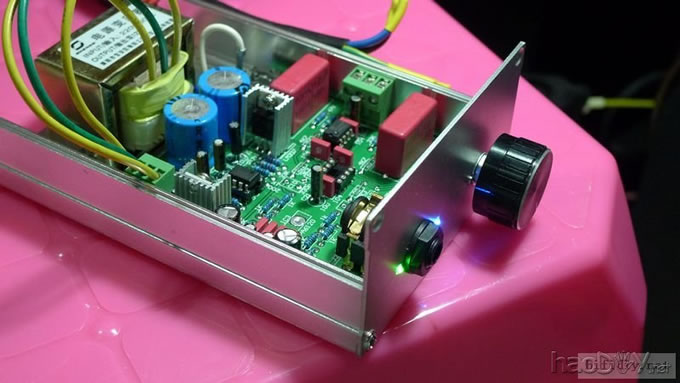

测试用的耳机是国产得胜的HI2050，才180块钱，60欧阻抗，效果还行。 其他的细节等吃完饭在慢慢上图 补充一下制作体会： 6120背面的散热片焊接，一定要先用尖锐的东西把那个金属片刮毛，这样才好上锡，才好焊。 6120的外围元件按我这样的布局，没有出现自激，工作状态良好。 6120确实需要按PDF中的要求进行覆铜。单靠B面那一点点是不够的，还好我习惯T面布铜，有足够的散热面积。 昨晚放了一个小时，用手指摸T面IC的位置，明显热，不过还不到烫手的程度。我没有测试仪，估计50度应该有的。 317,337的散热器给大了，只有一点点温度，完全没必要用那么大的。 噪声确实是A1引入的。我去掉了他的音量控制部分，整个世界就安静了。 有没有成功做过A1前级的兄弟来说说心得呢？ 昨晚把板子装进机壳了，再上几张图吧。 背板还没有打孔，之弄好了前面的。
 冲击的问题可以先开机再插耳机来解决，这倒是容易。 问题是，我用灵敏度较高的耳塞来听的时候，能够听到底噪的。 这现象跟我把A1前级用在7293前面是一样的。 按耳放来说，是应该完全没有底噪才算合格的。 单运放跳线需要调整放大倍数的，否则确实会声音偏小。 我又重新画了个板子，把A1前级的两个运放的布局调整了，原来是每个声道都会经过两块运放。现在改成一个运放负责一个声道。不知道会不会有改善，可惜最近太忙，没时间去验证 另外关于重新运放布线，我发现两级运放的要求似乎不一样，实验下来第一级无偏移的第二级偏移很大，反之一样，而且第二级刚好可以上一些本来很不好用的运放如AD797什么的音质却很好。 A1前级的第一级是缓冲，第二级是反馈式音量控制。当然会不同了。 在原机里面，是用一块ADTL084的四运放。我自己实验用的是两个ADTL082。唯一能看到的不同就是运放的布局了。可能就是要第一级和第二级都要在同一块运放里面才能控制噪音。 至于电位器，原机里面电位器的引线更长。所以这个应该不是噪声来源。 花了一个多星期偷空画了个2.0，重新调整了布局，尤其是A1部分，现在是一个运放负责一个声道了，1楼那个版本是每个声道都要经过两块运放。 另外把TPA6120放在了正面，这样好看些，从前放B面是为了方便拆焊。后来想了一下，需要拆焊6120的几率有多大呢？ 网上的比如做DAC的，都是把贴片IC放T面的。 6120的T、B面都做了散热用的铺铜，且IC下面给了足够多的过孔，散热有了保证。 再检查检查，没啥问题就发出去打样了。

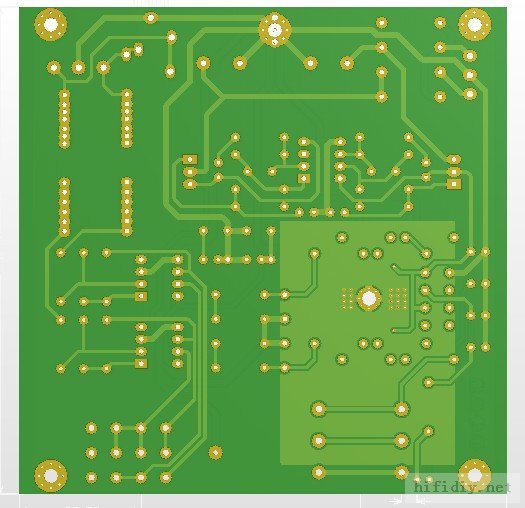

背面：

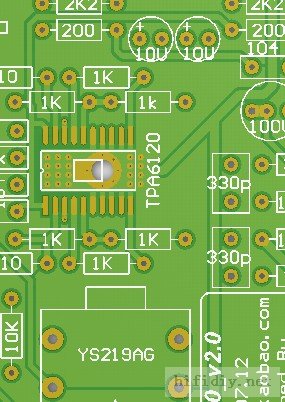

在T面的铺铜上，仍然按照老菜鸟的惯例，铺铜不铺地，以一点接地的方式，在主滤波电容中间的GND插簧片那里联通，其他地方和地都是断开的。 用这种方式铺铜，又要避免死铜，很费了一番脑筋啊。 6120IC在T面的铺铜，其实只铺了IC周围的一小块，连接到IC中间那个圆孔的。 看下图，用于6120散热的铺铜，只铺了下图这么一块，和T面的整体铺铜是断开的，由“TPA6120"丝印旁边那条线连至GND点。 这次在上一版的基础上推到重来，费了不少脑细胞，希望有好的表现。 如果仍然有噪音，那我要彻底放弃A1前级了。

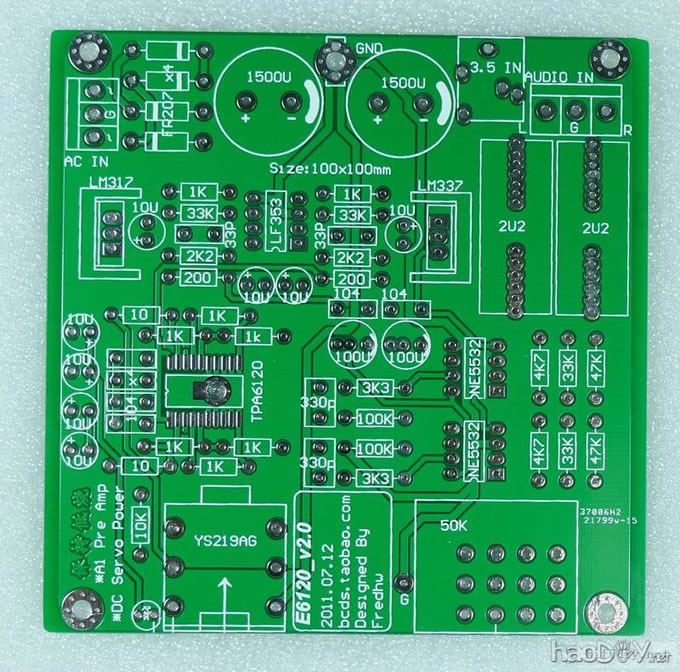

已经搞定了，是我原理图的布局问题。 新版本昨晚已经焊好，用灵敏度较高的铁三角耳塞听，完全没有噪声了。 从前在前级，每个声道都要经过2块双运放。现在调整之后，每个运放负责一个声道，就避免了噪声。 板子到手，正面：

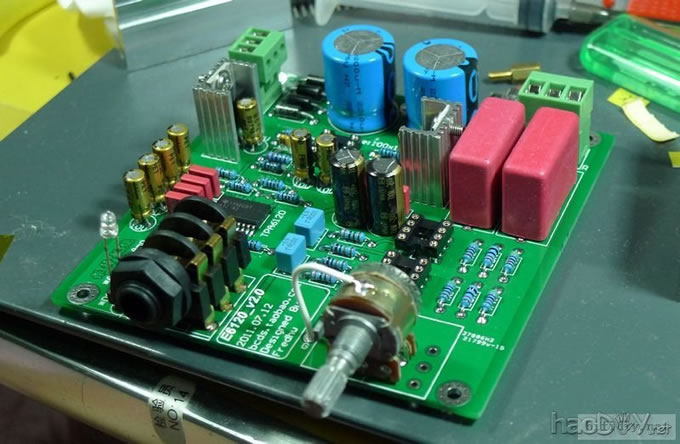

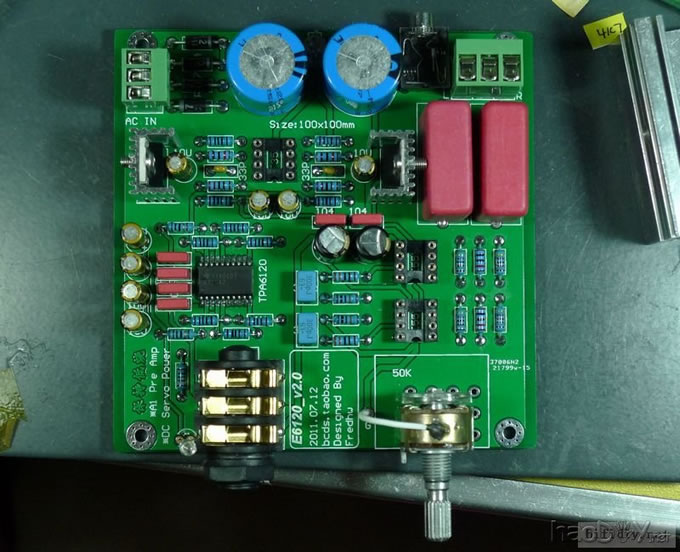

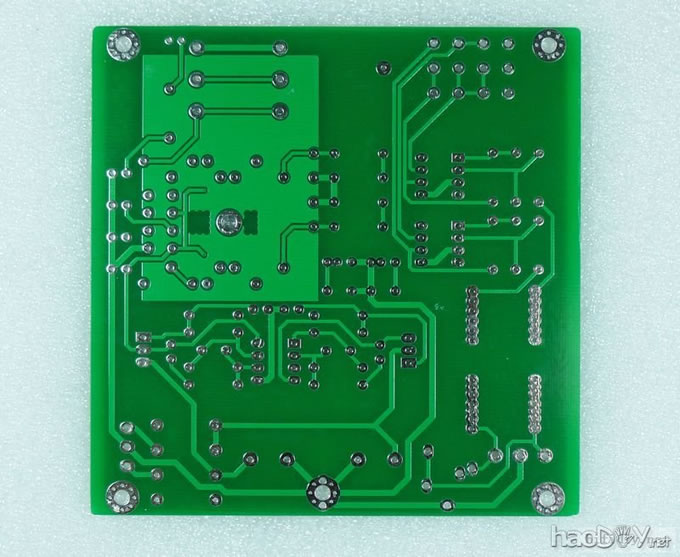

背面：  完全焊好的样子：   感觉总体布局比第一版要好，要美观些。整体显得更加简洁和整齐。 而且调整了前级运放的原理图布局，现在已经没有噪声了。这点让我很兴奋！ 我断断续续折腾这A1前级几个月了，总算是找到噪声的解决办法了。 人家原机用4运放，就不会有这问题。  编著： TPA6120是TI公司的专用耳放IC，来自TI自己的一款高速线路驱动IC，优化到音频应用，成为一只数据相当优秀的耳放驱动平台。最大输出电流0.7A每声道，足以驱动低至8欧的耳机。对付600欧的耳机能提供80MW的有效功率。对付常见的32-300欧耳机相当轻松。 首先看看TPA6120这个超级耳放IC的性能指标。 供电+-5V~+-15V 供电正负15V，负载32欧时，THD+N 0.0006%, 负载64欧时，THD+N 0.00029%; 负载600欧，输出125mW THD+N 0.00012% 输出62.5mW，THD+N 0.000061% 正负5V时，转换速率为900V/us 正负15V时，转换速率为惊人的 1300V/us 毫不夸张的说目前还没有能超过它指标的IC
