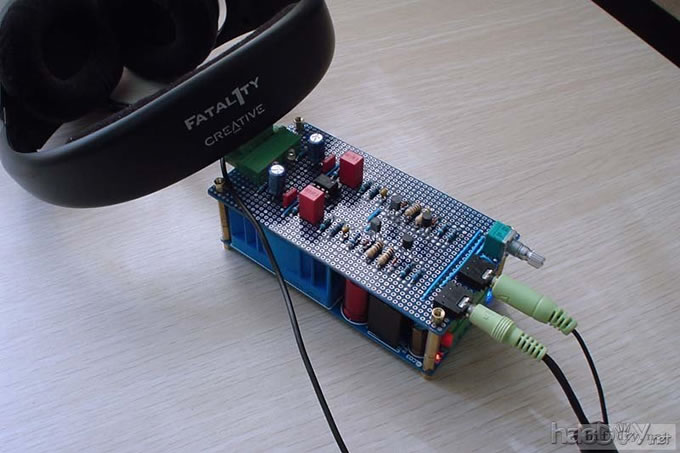

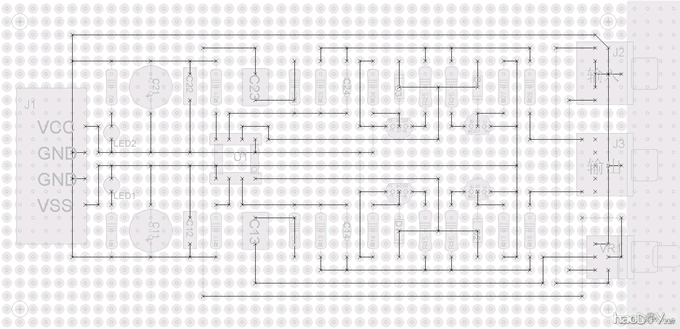

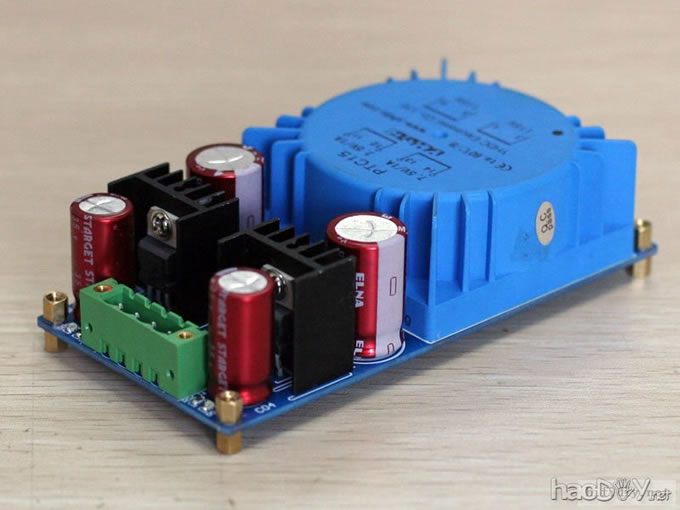

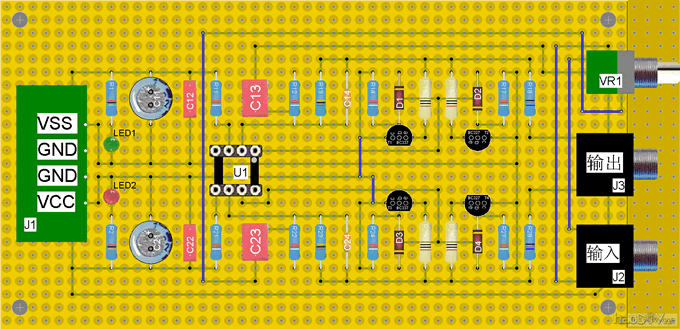

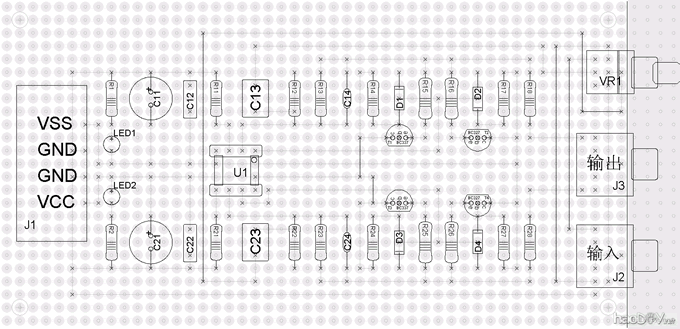

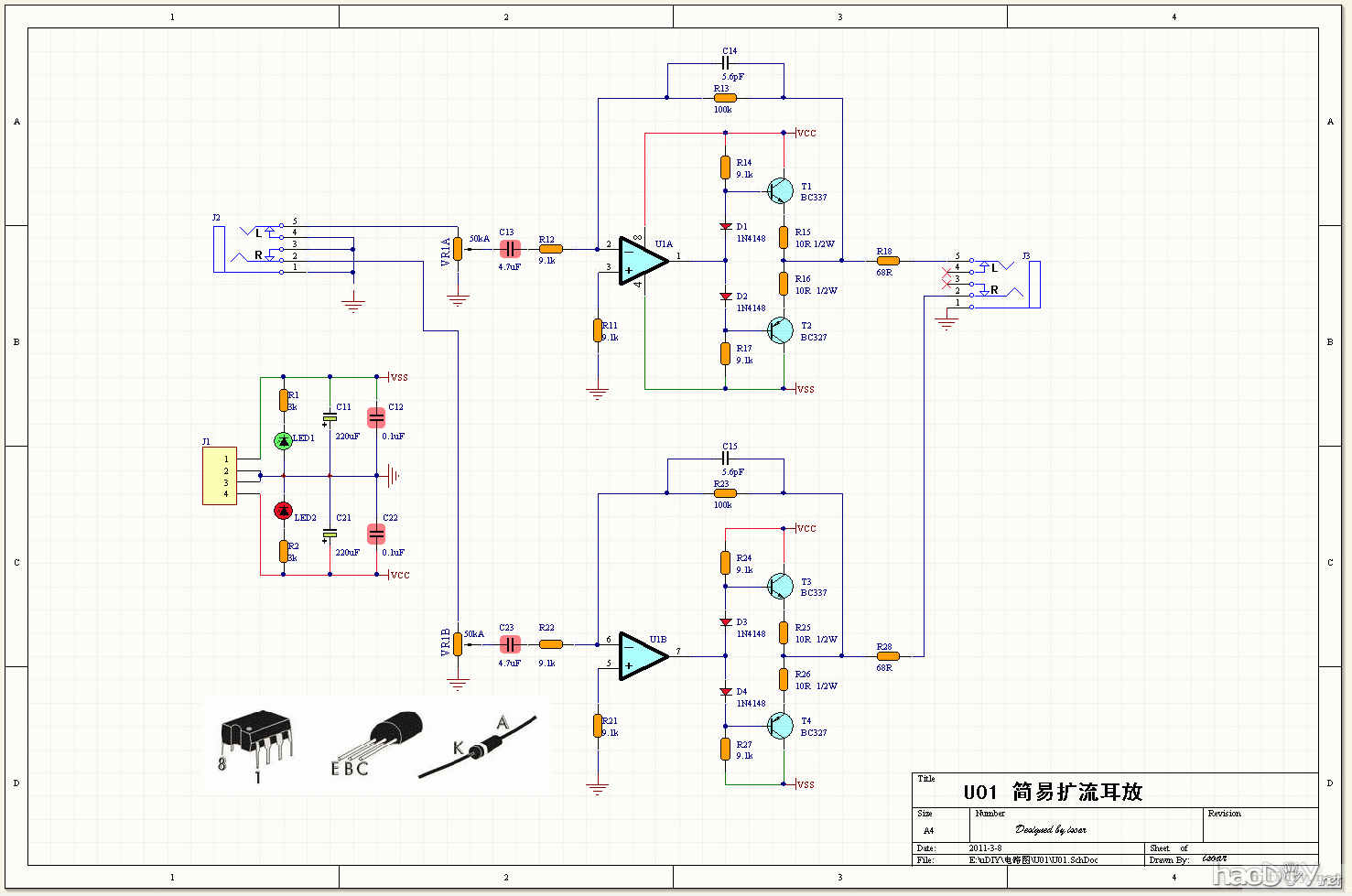

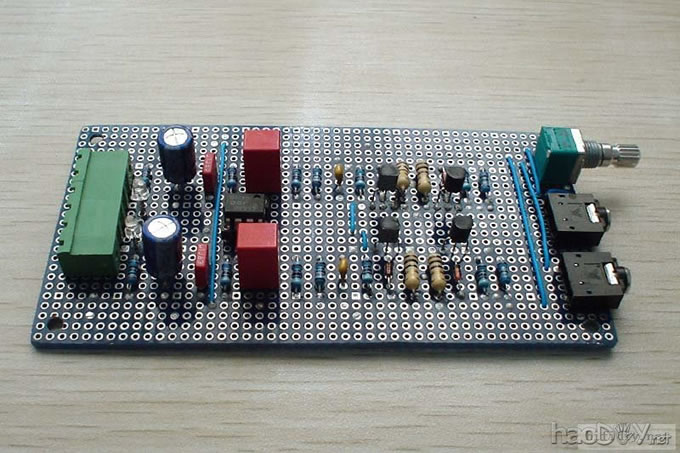

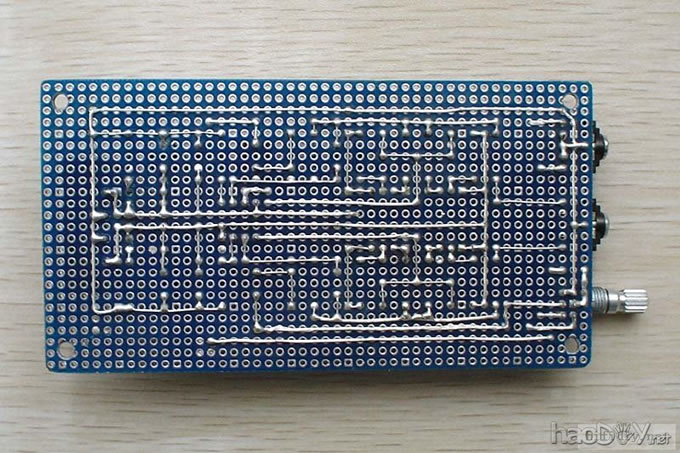

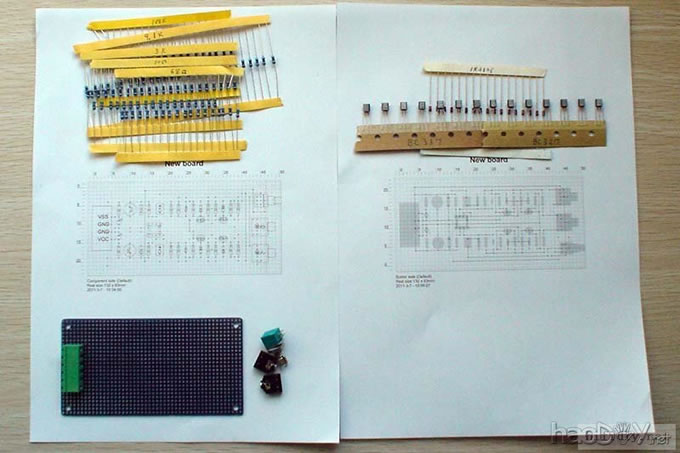

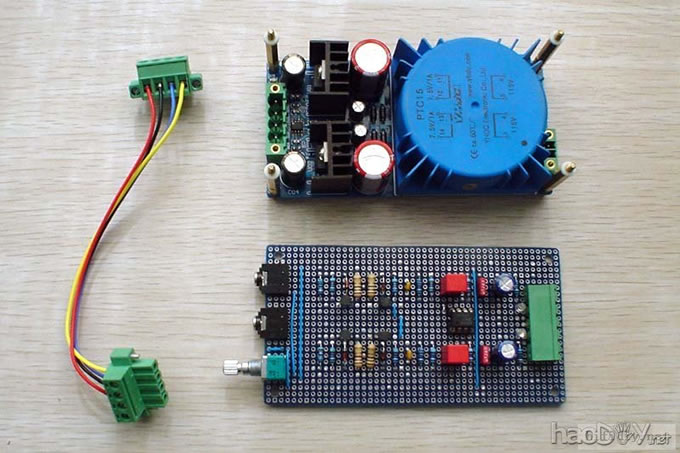

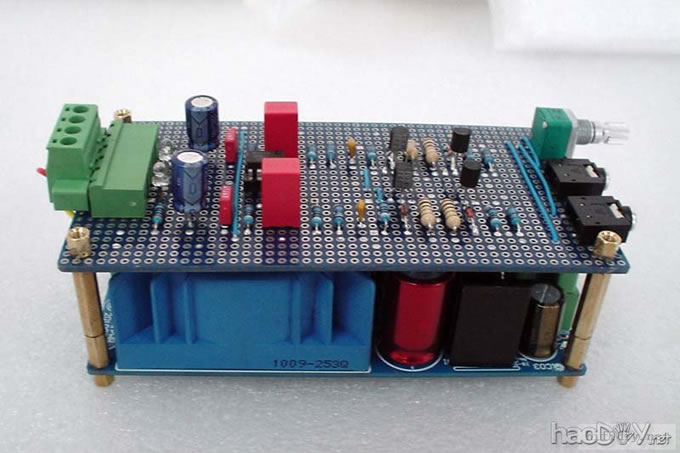

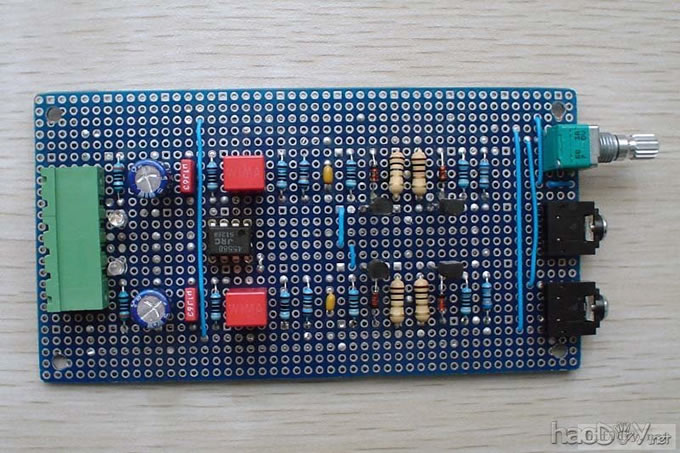

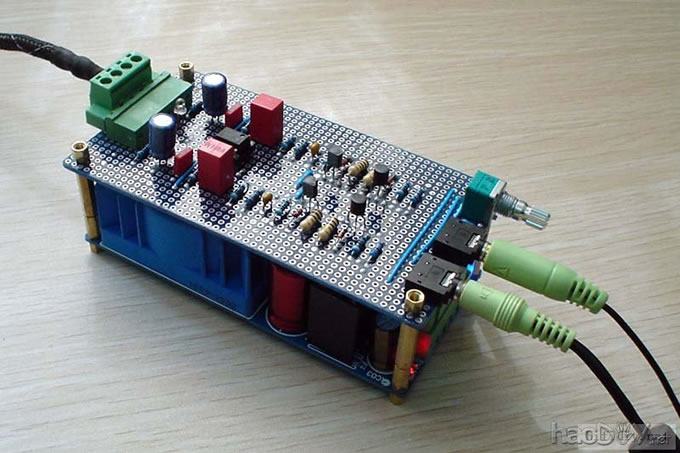

一直想做一个简单给力的耳放电路,试验过一些电路以后心中有了一些想法于是便画了这个电路。 出于简单易做的考虑,这次把lochmaster洞洞图、元件清单等一并都做了,后面会发详细设计资料供大家下载。 ![]() 【制作过程中的“面包屑”】 “给力的保证——三极管” RA1、47等运放输出的耳放差不多都研究了一遍,用运放做耳放有很多很多的好处,但是运放输出的致命伤——输出电流不足,却是一个让人纠结的心理阴影。普通的运放非短路状态下只能输出几个或者十几mA的电流,大电流运放也就只能输出60、70mA左右的电流。47耳放时用了相对较高输出的NJM4556A运放,在47的桥式并联输出结构下最大也还是只能做到100mA多些的输出电流,这个级别的电流输出能力,给高阻耳机用还凑合,给低阻耳机用就显得底气不足了。要给力电流就得有保证,所以三极管是一定要用了。 “Solo的影子” 确定了要用三极管,接下来的问题就是要确定要用什么形式的三极管电路,本着简单易做的原则所以参考Solo的输出级,但是觉得Solo还是不够简洁,那个BE间的电阻实属鸡肋,还莫不如回归经典的AB类图腾柱输出结构。于是调试了两次电阻参数后确定了现在的这种结构,最终使用发现效果还是让人很满意的。337 327的电流输出很给力,达到了这个改进的目的。 “为什么一定要用同相” 很多耳放功放都是用的同相放大电路,也就是输入输出相位相同,但是同相放大电路的中点漂移问题却比较严重,而声音相位的正反对于直接进入人耳朵的声音是没有什么区别的,所以这里使用工作点更稳定输出漂移更小的反向放大电路。 【设计制作资料】 这是全部的设计制作资料,欢迎使用,有问题或心得体会可以找我交流。QQ:781375 原理图GIF ![]() 原理图SCH ![]() Lochmaster图 ![]() ![]() ![]() Lochmaster源文件 ![]() 原件清单 ![]() 【制作过程】 以下是制作过程图片,因为前面准备充分,所以制作过程非常顺利,一上午的时间就全全搞定了。 ![]() ![]() ![]() ![]() ![]() ![]() ![]()
![]() |
