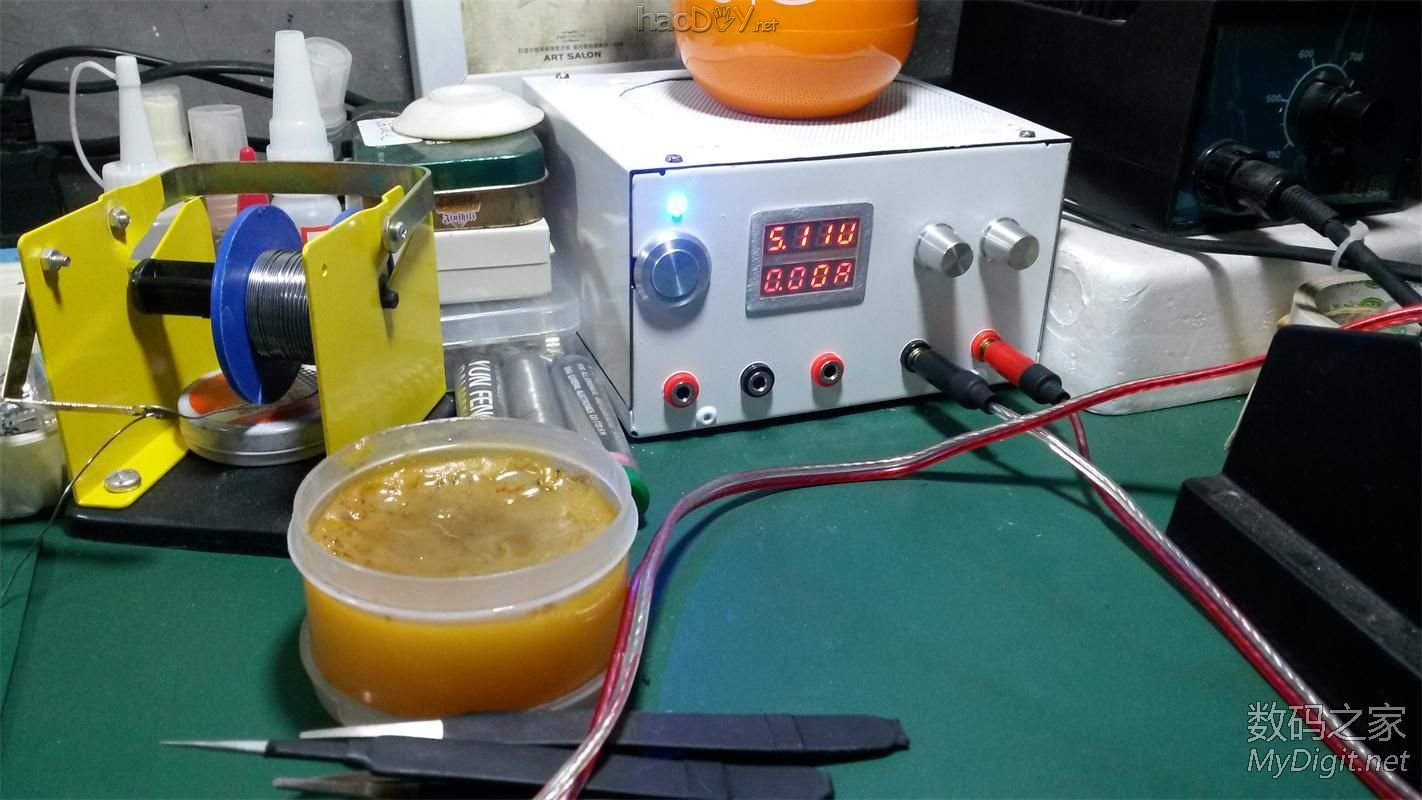

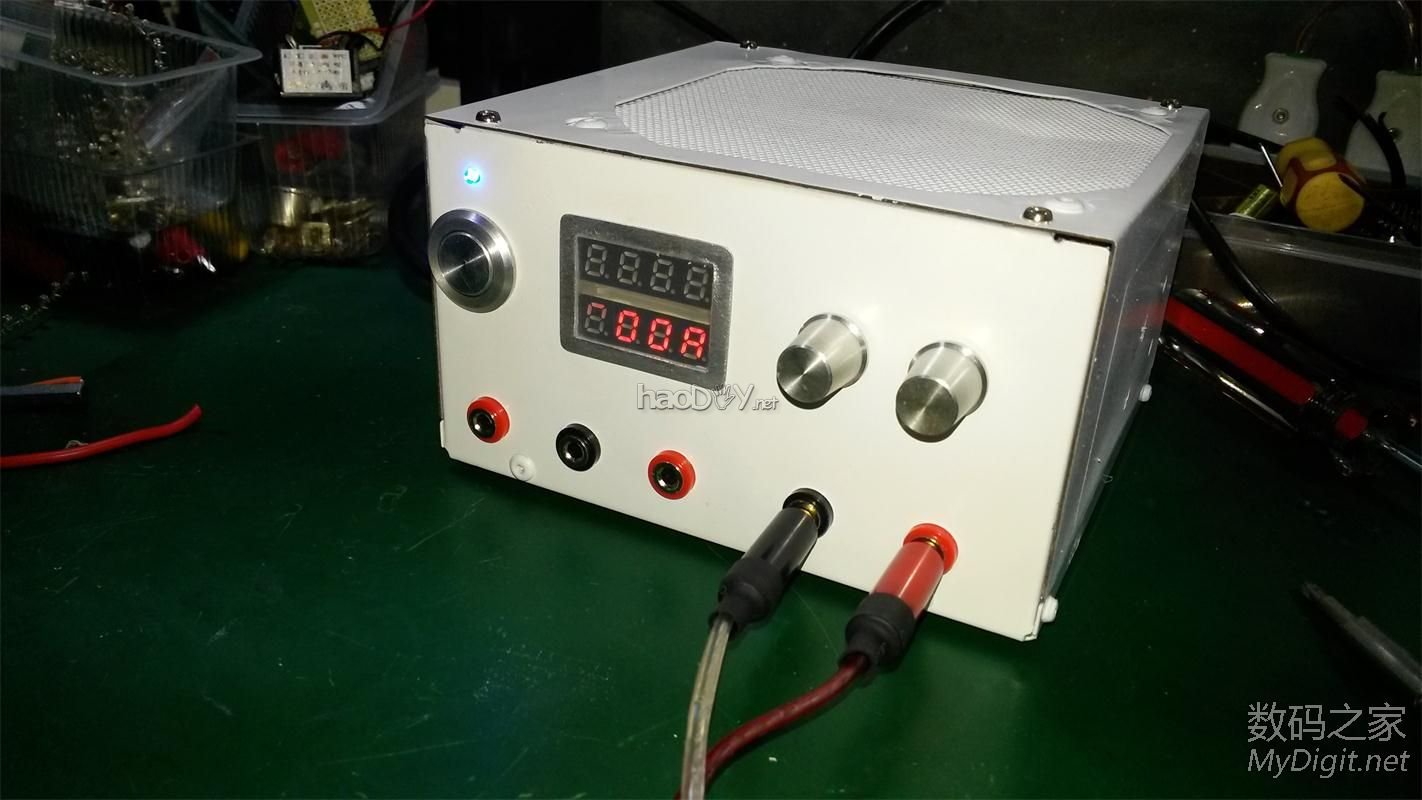

今天我看到这么好的材料准备做个可调电源！ 先说说我的想法！杜绝高成本的去做这个电源！这样的话大家就失去本身想做的含义~ 就算我做出来了论友也只能看看！成本的限制大家会想去买个！那么就没有DIY的意义了！ 制作方法简单实用！同时配件也比较便宜！大家都能做！简单一点！也好看！ 原理！变压器的交流整流成直流然后用模块调压板进行调压！ 希望我的这个DIY能成为大家比较好的参考资料！ 效果图！

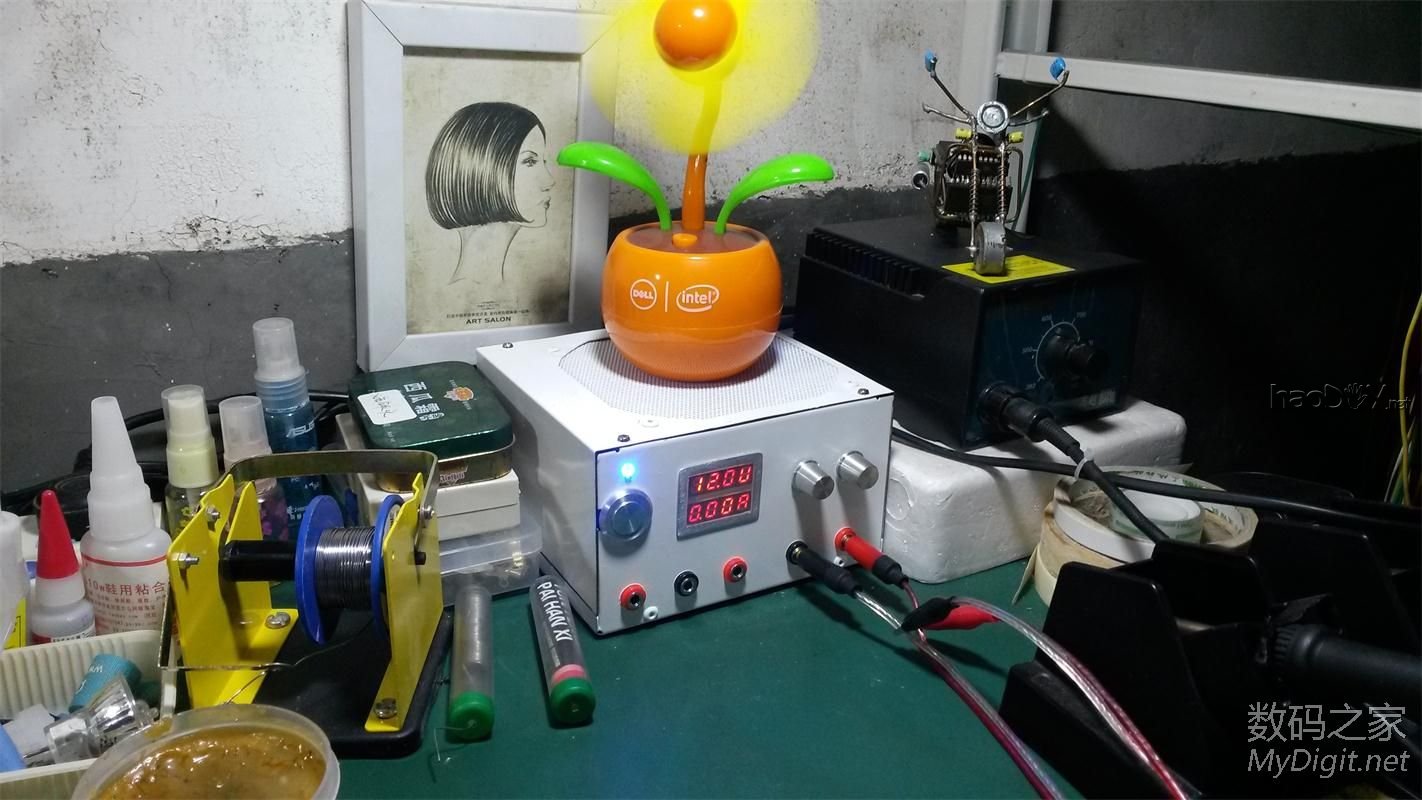

闪光拍的！不知道为什么数字看不清！ 漂不漂亮大家说了算！

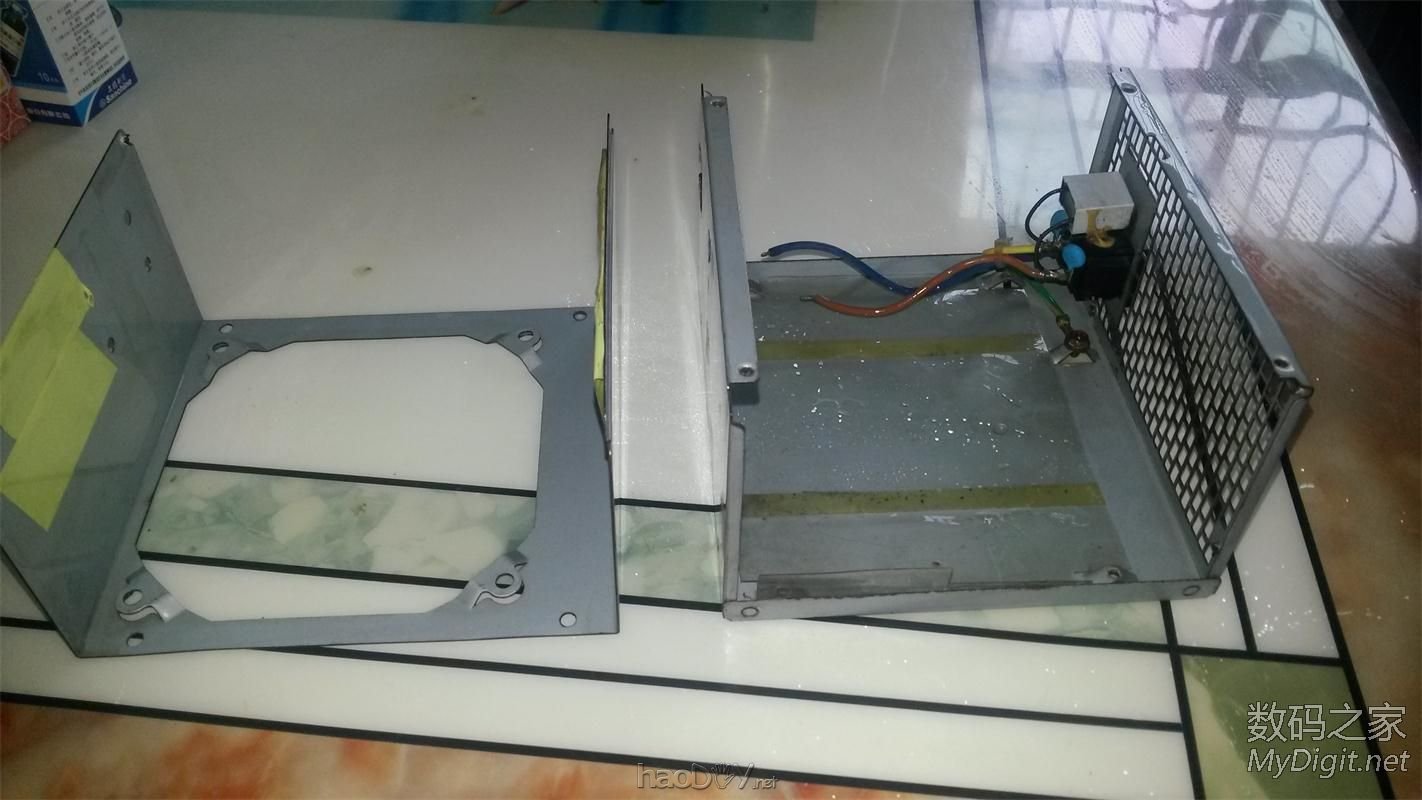

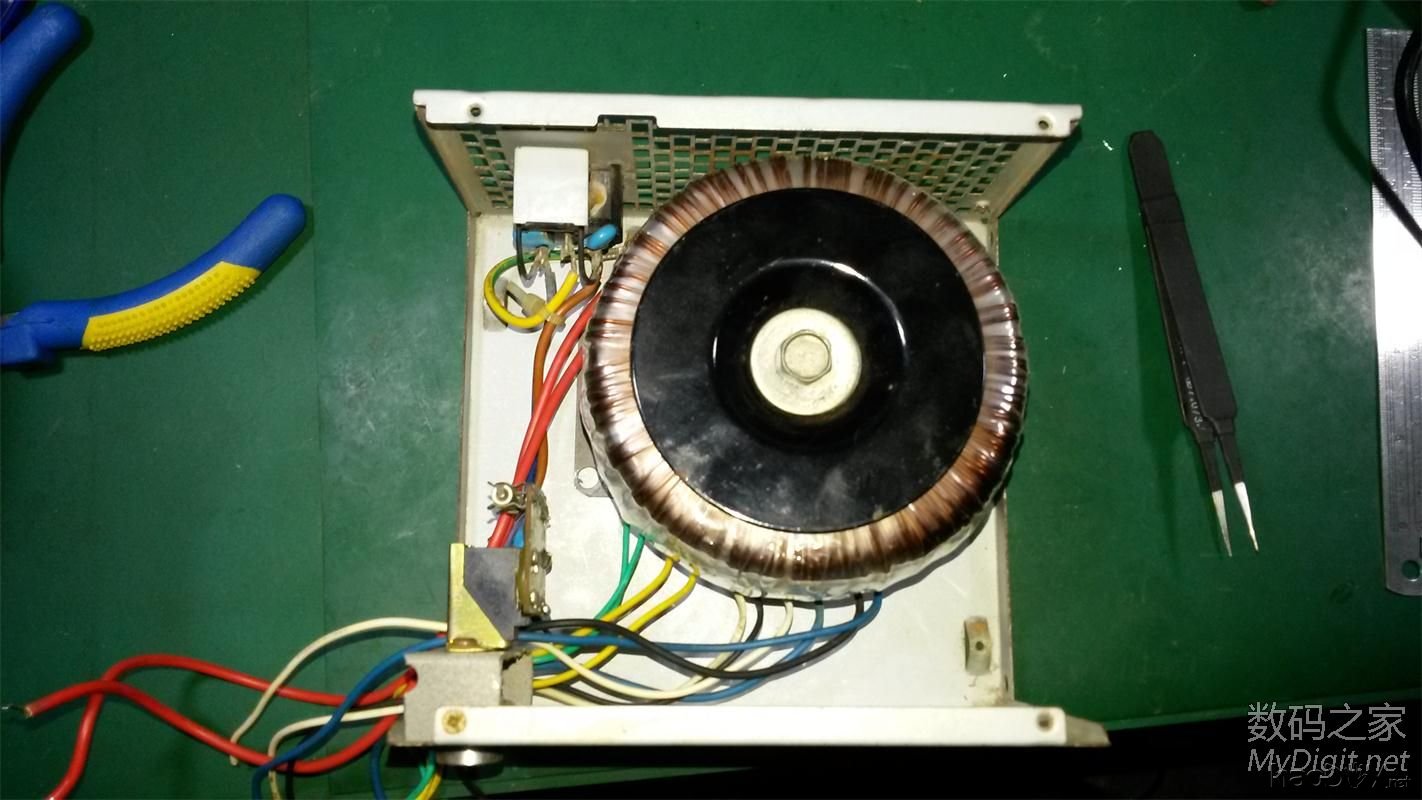

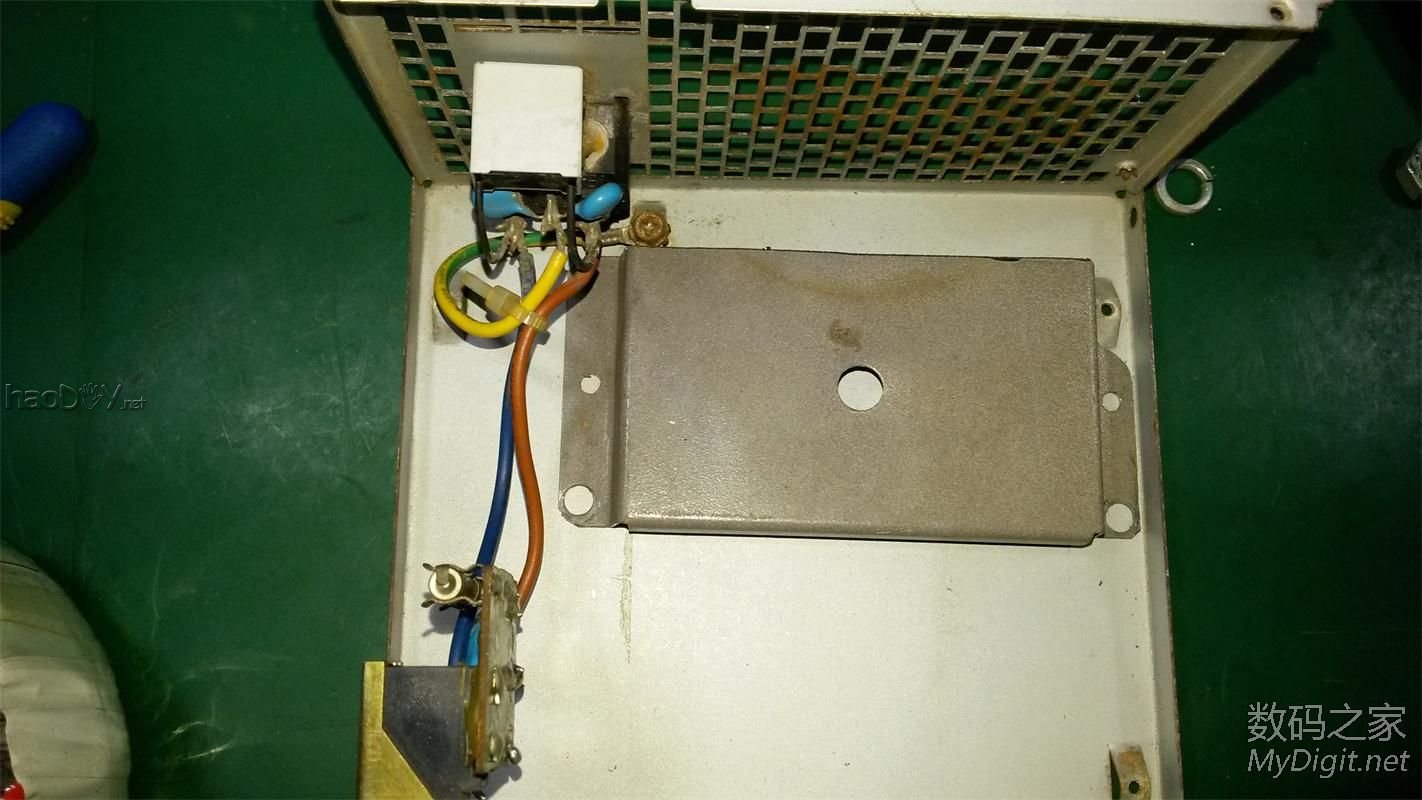

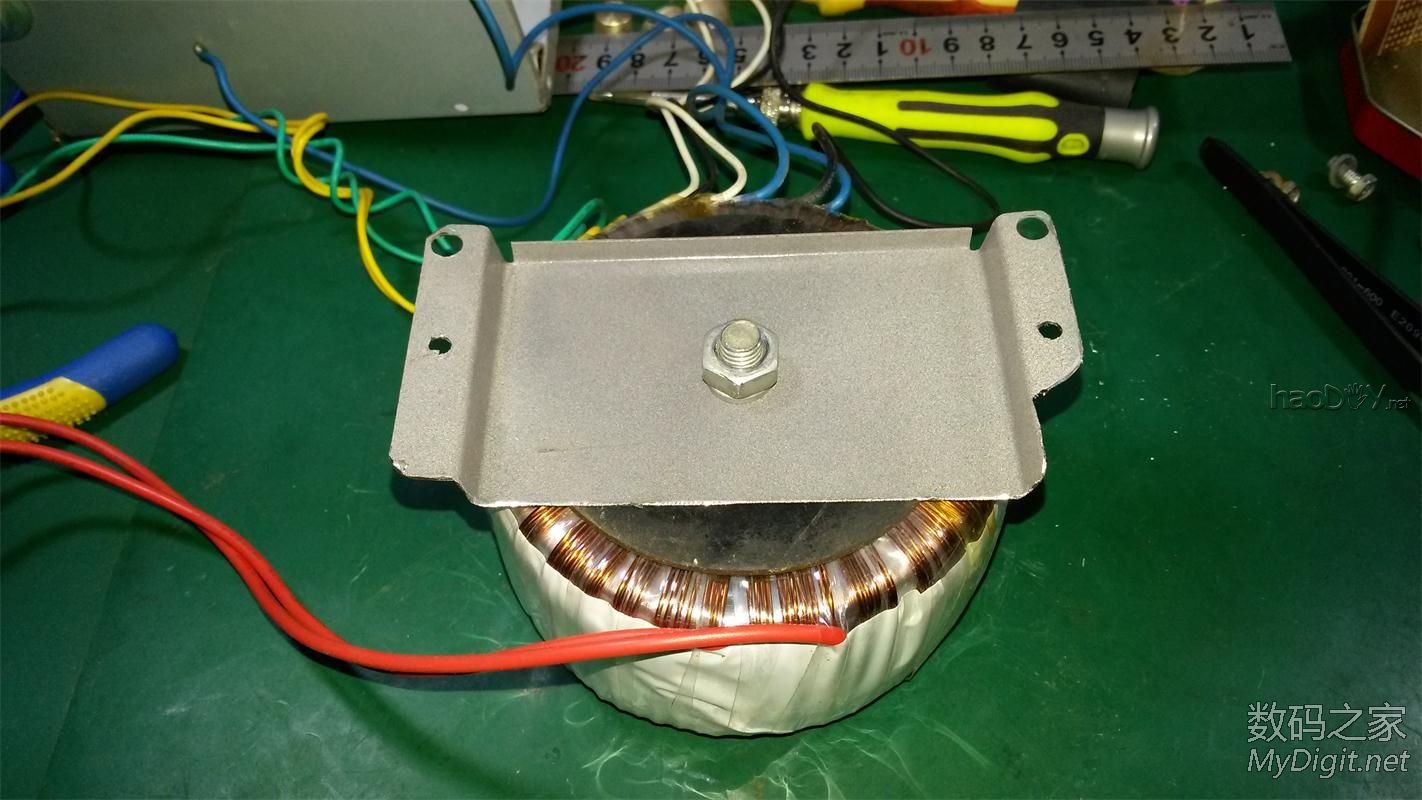

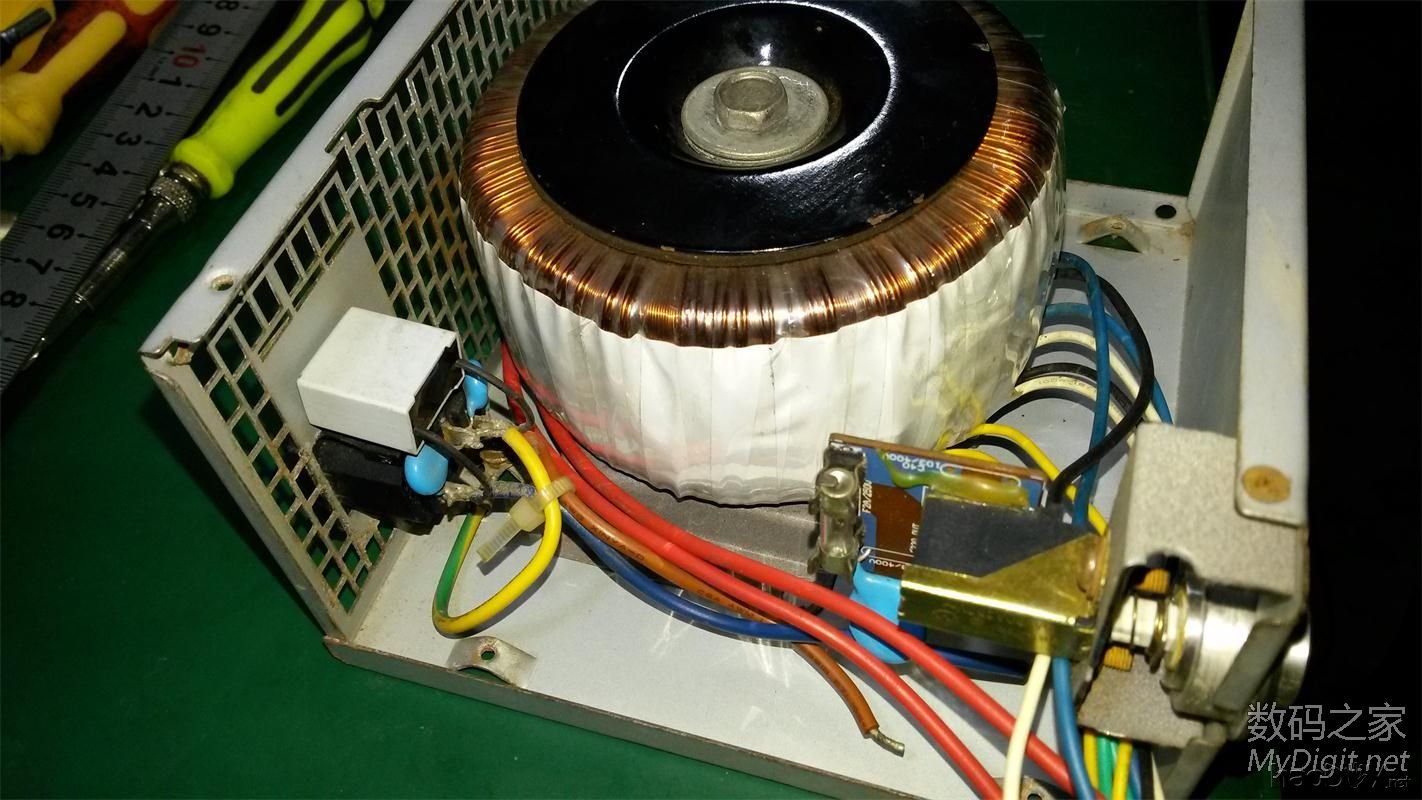

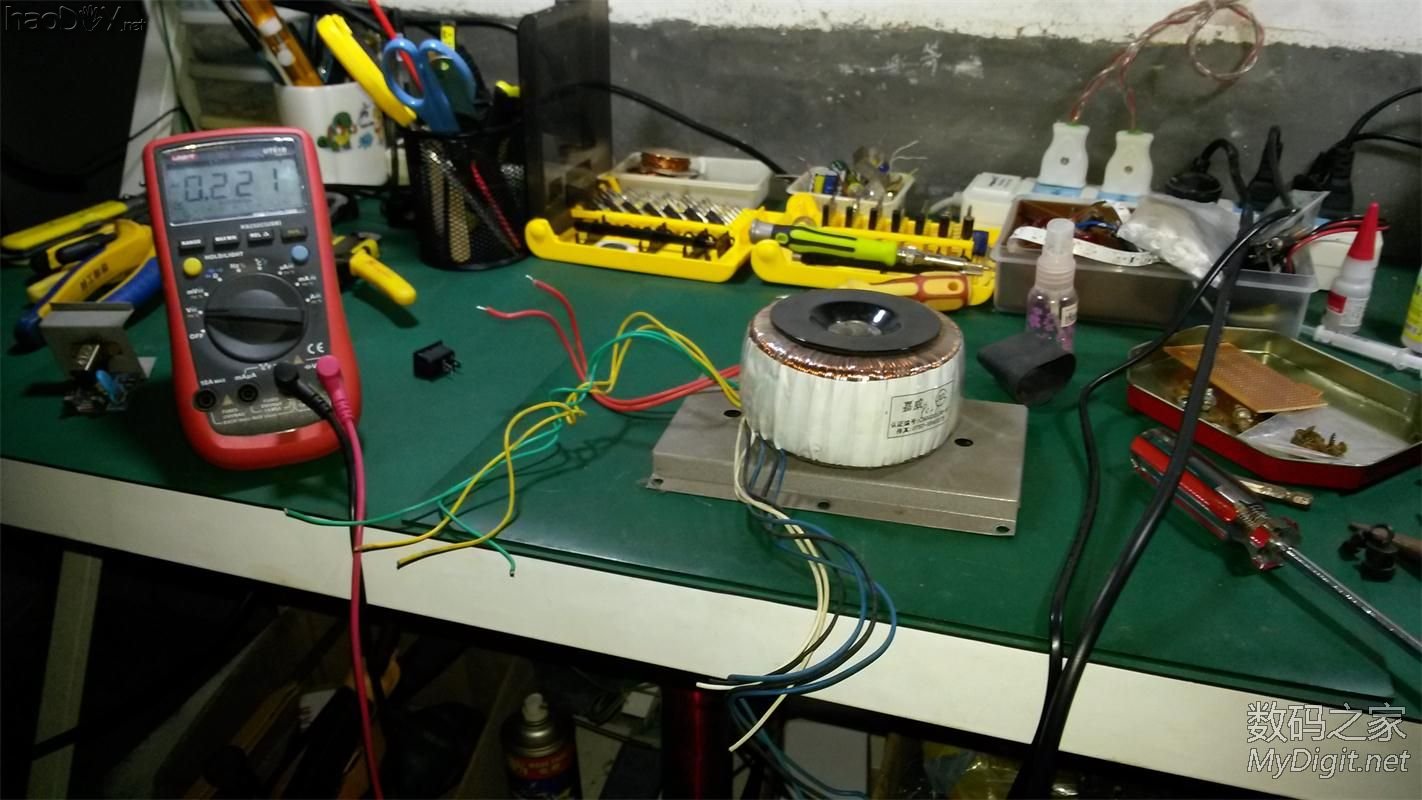

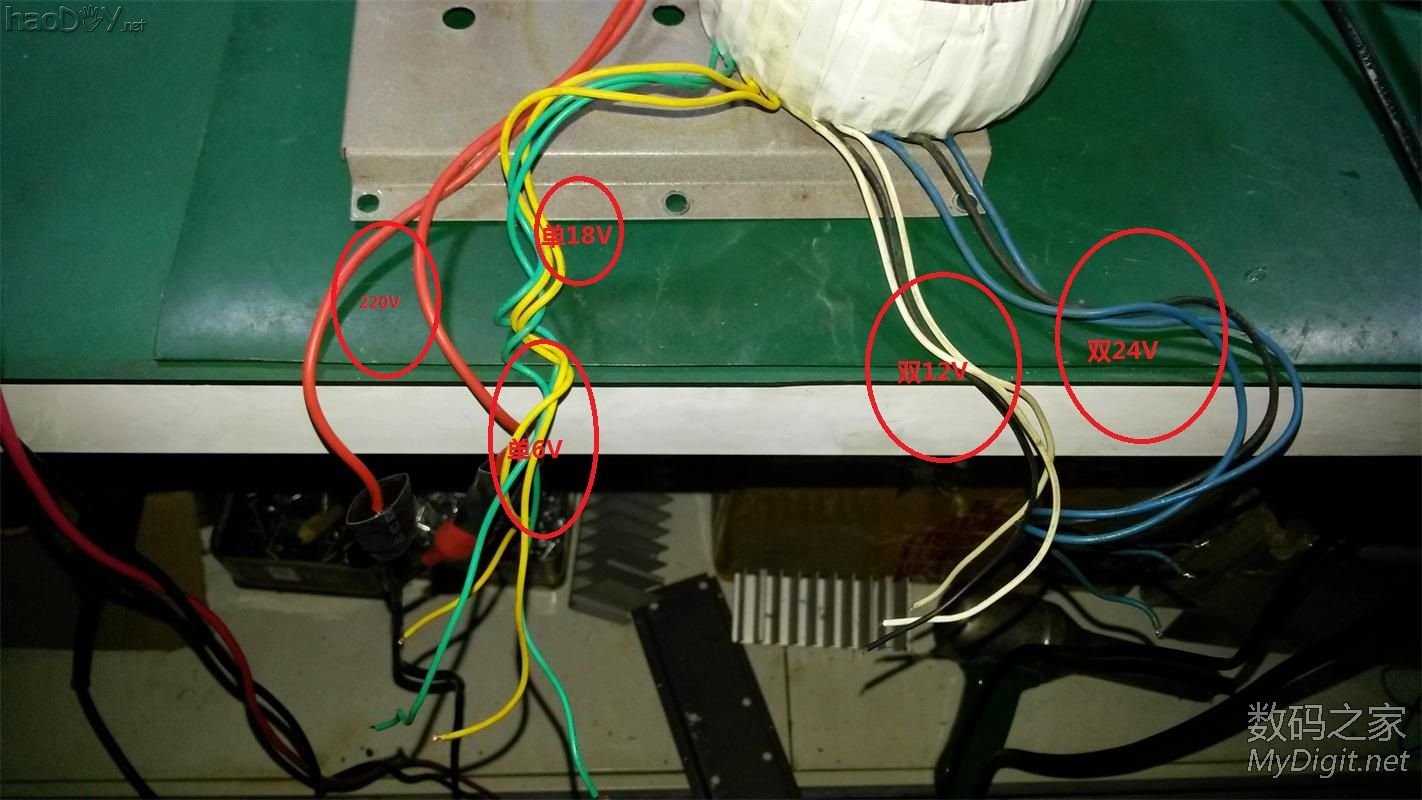

制作过程！ 电源外壳都是清洗过的！   牛牛好像有200W废弃功放拆出来的！  输出端电压！

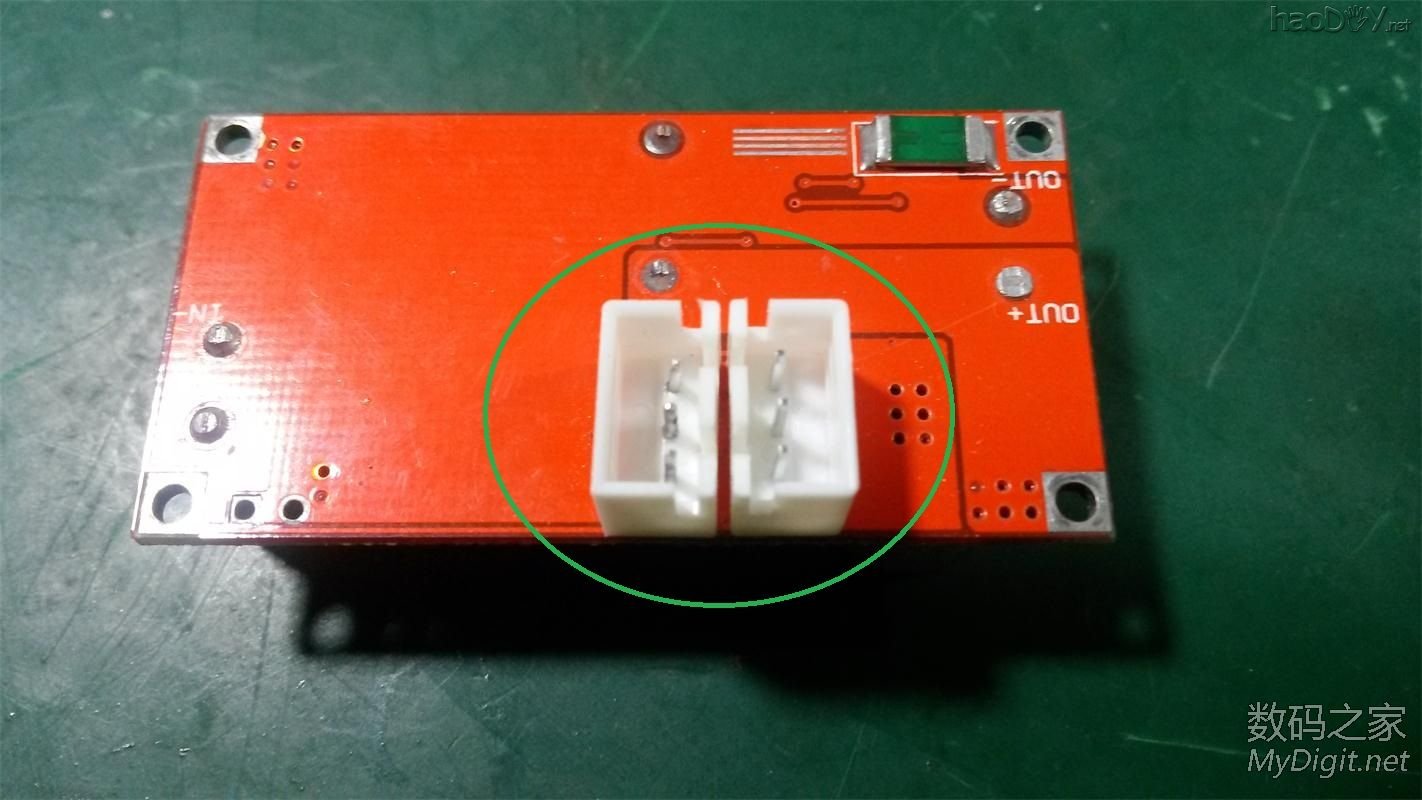

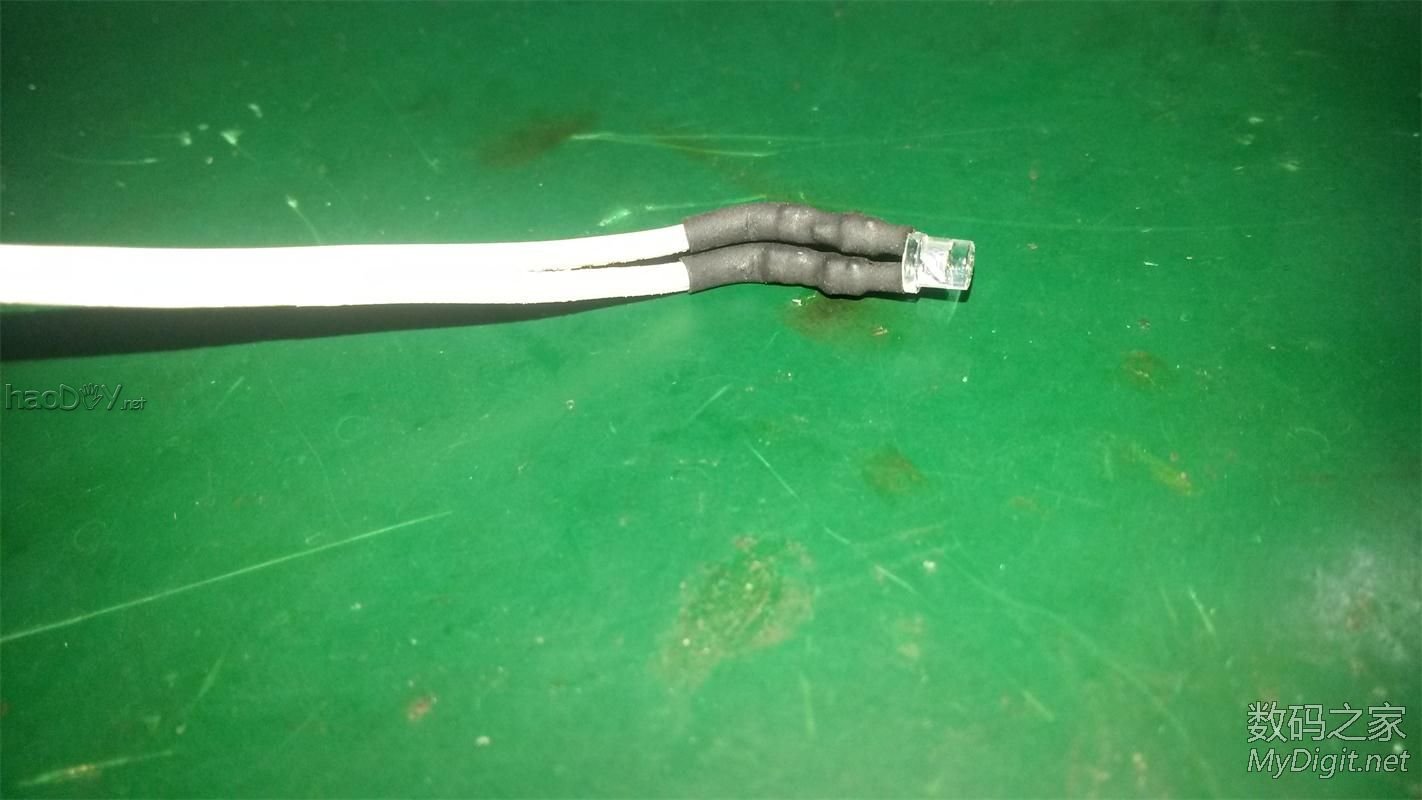

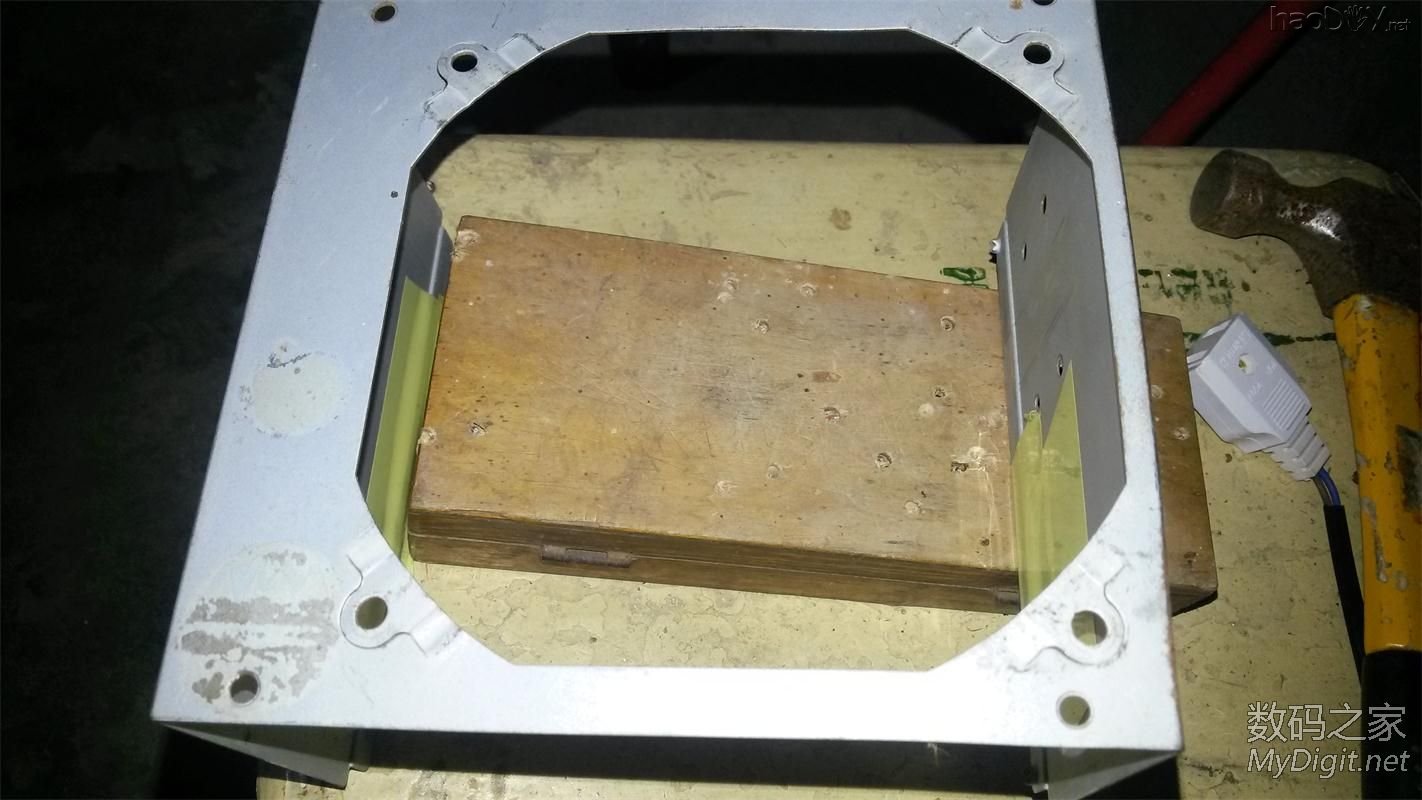

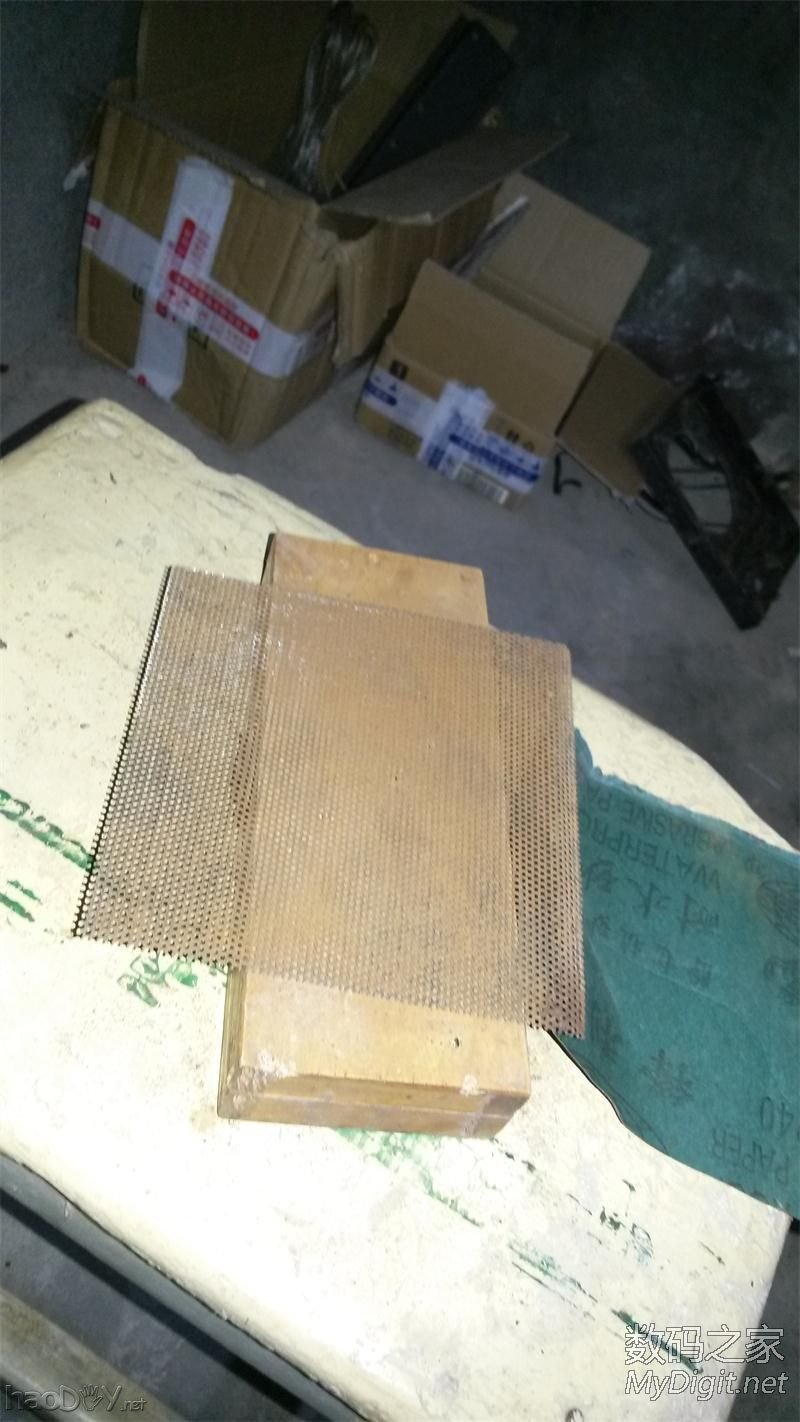

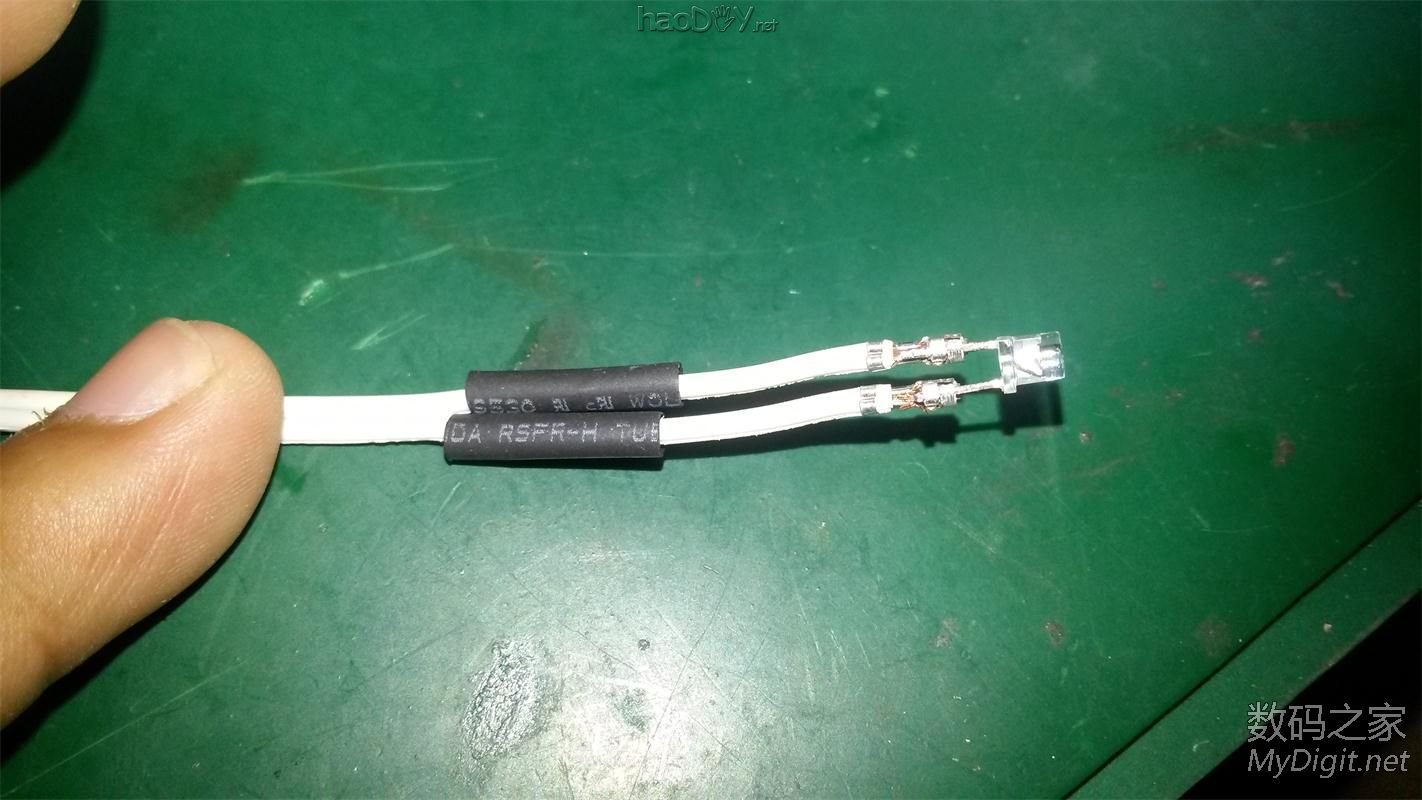

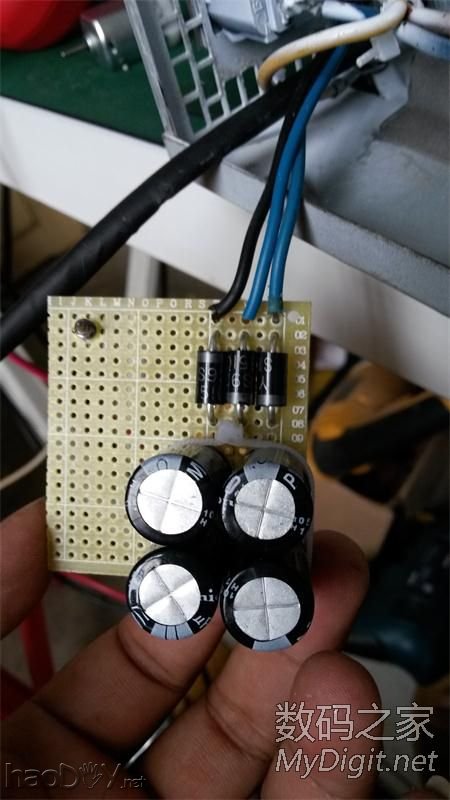

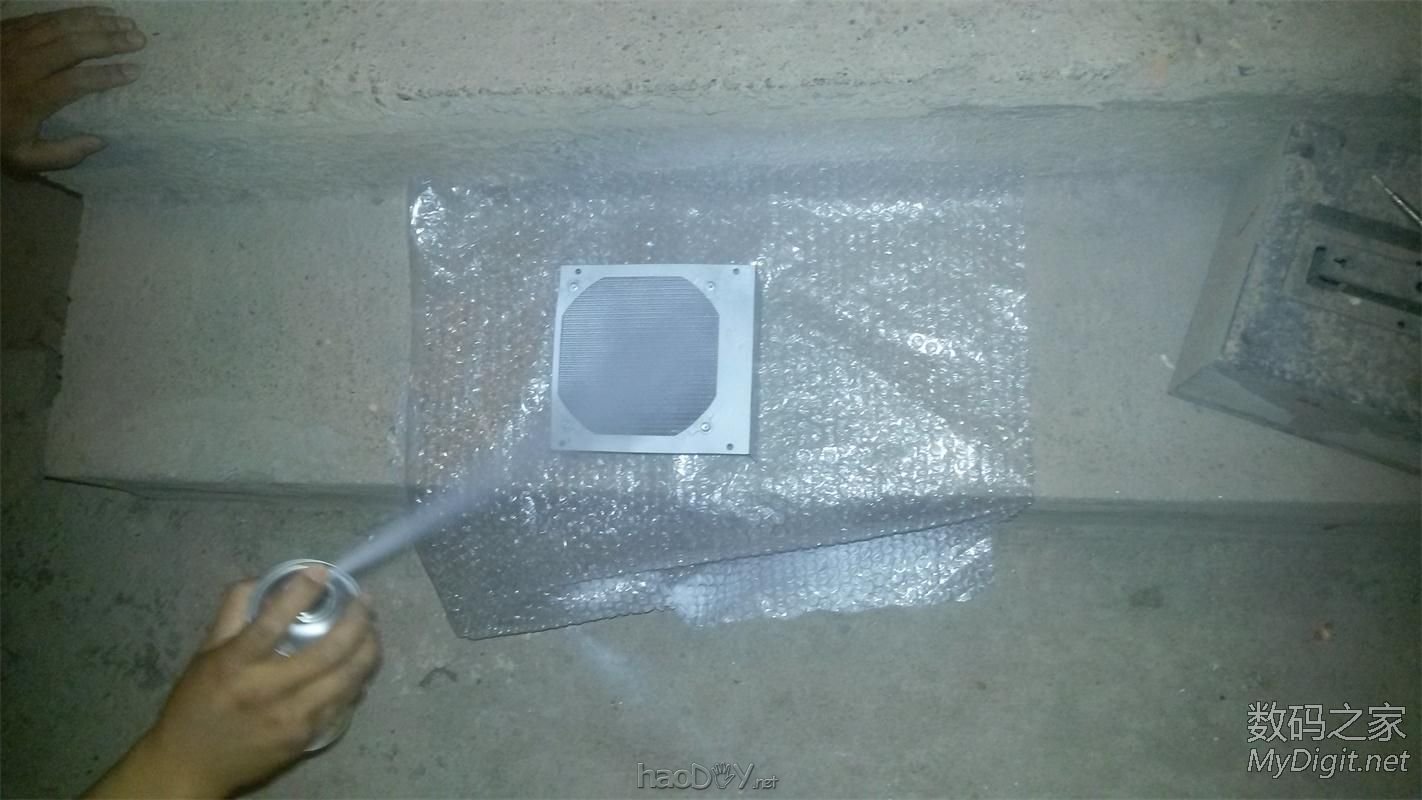

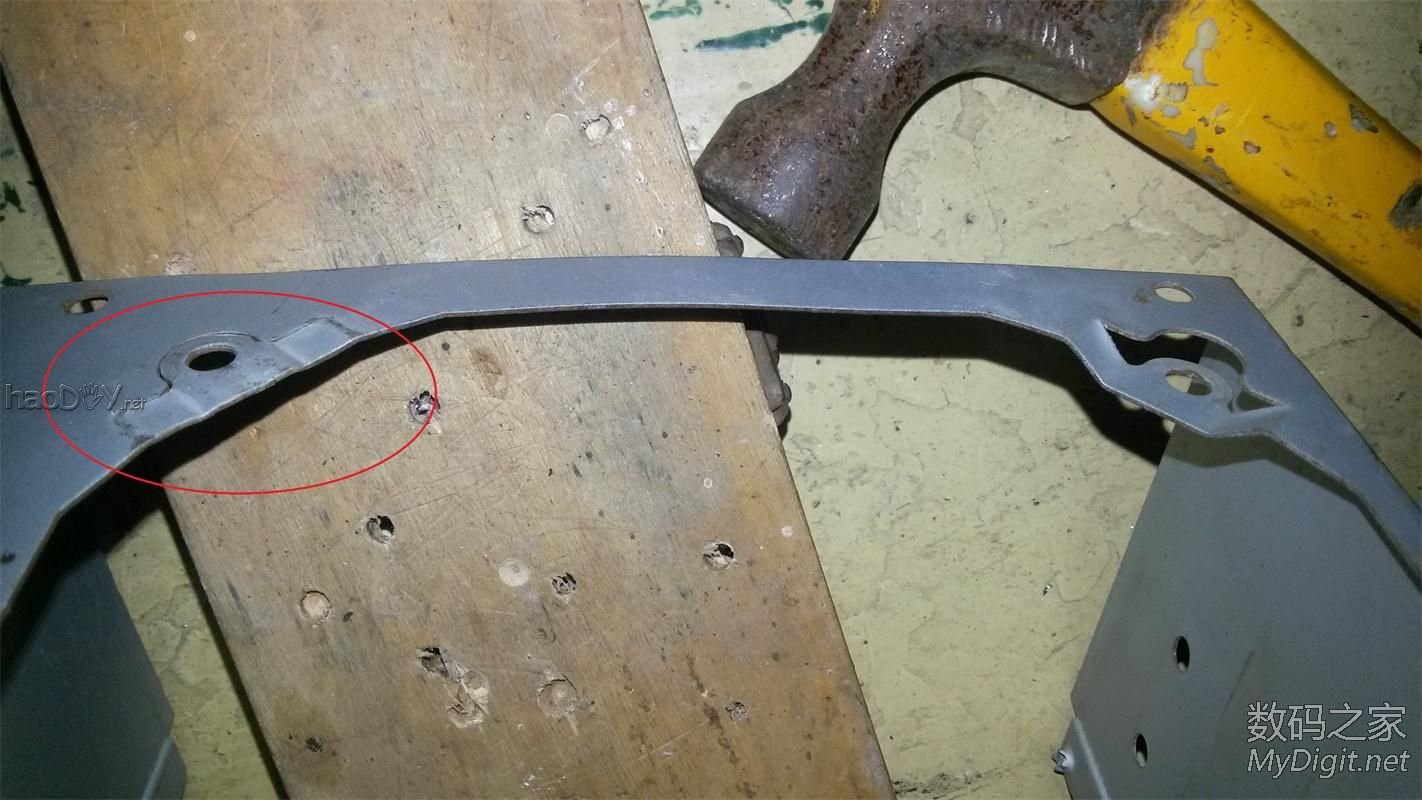

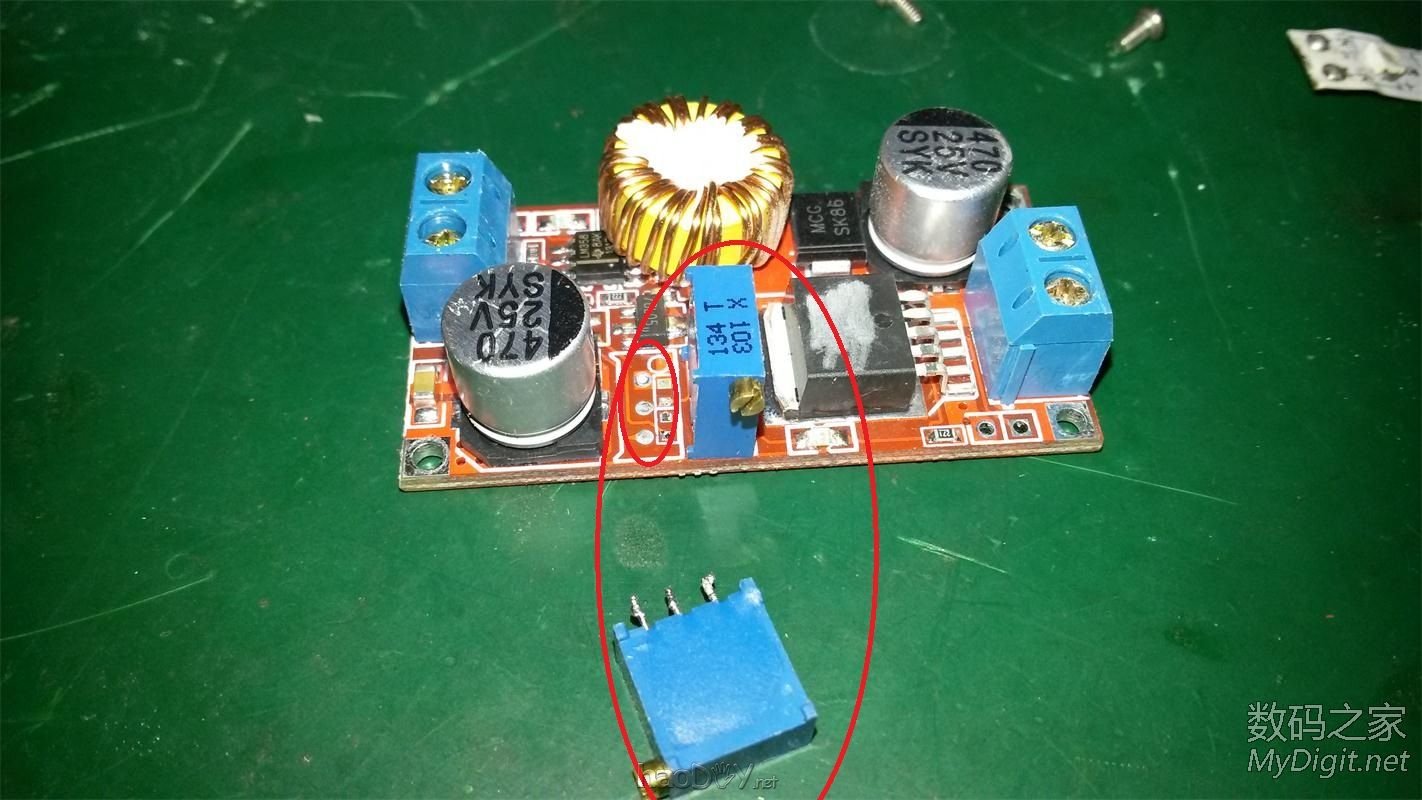

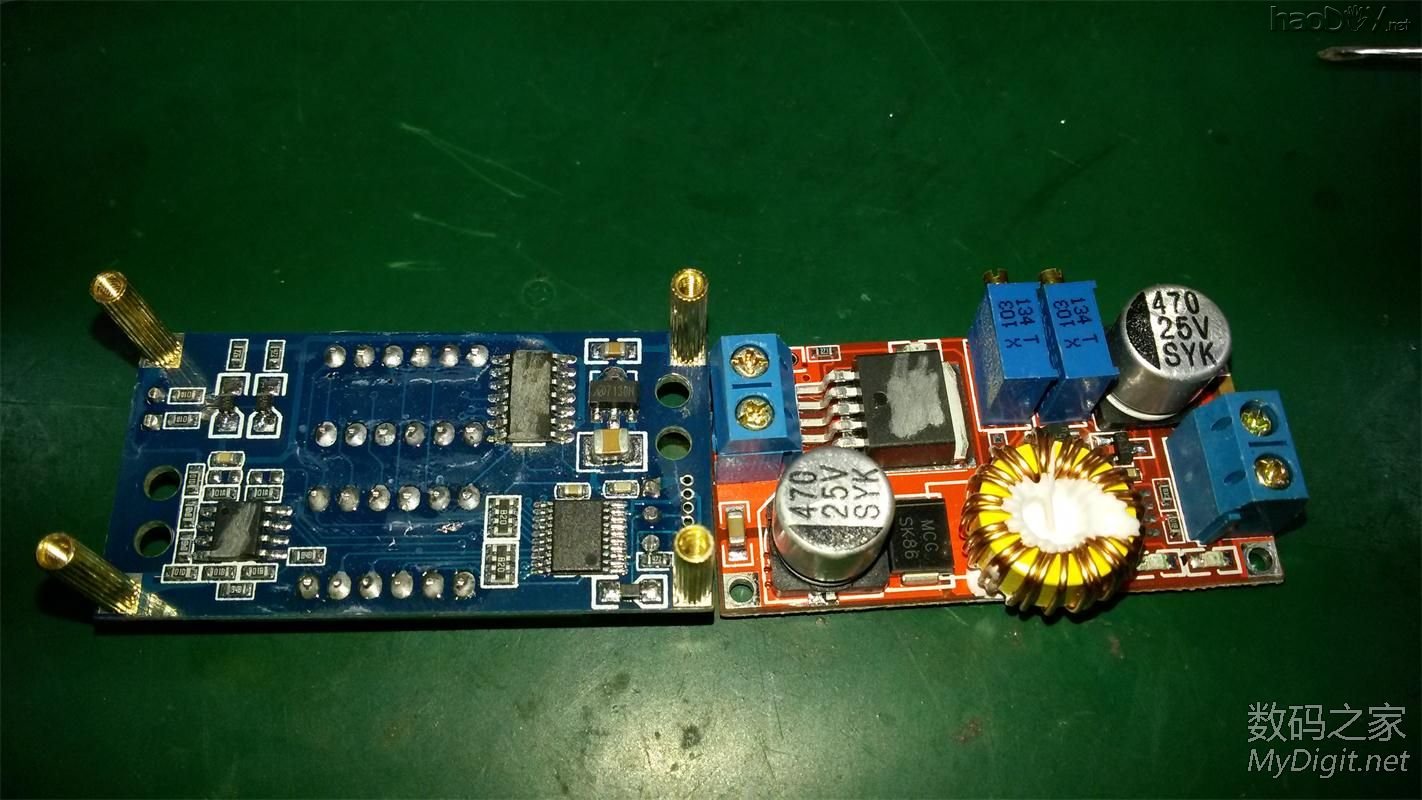

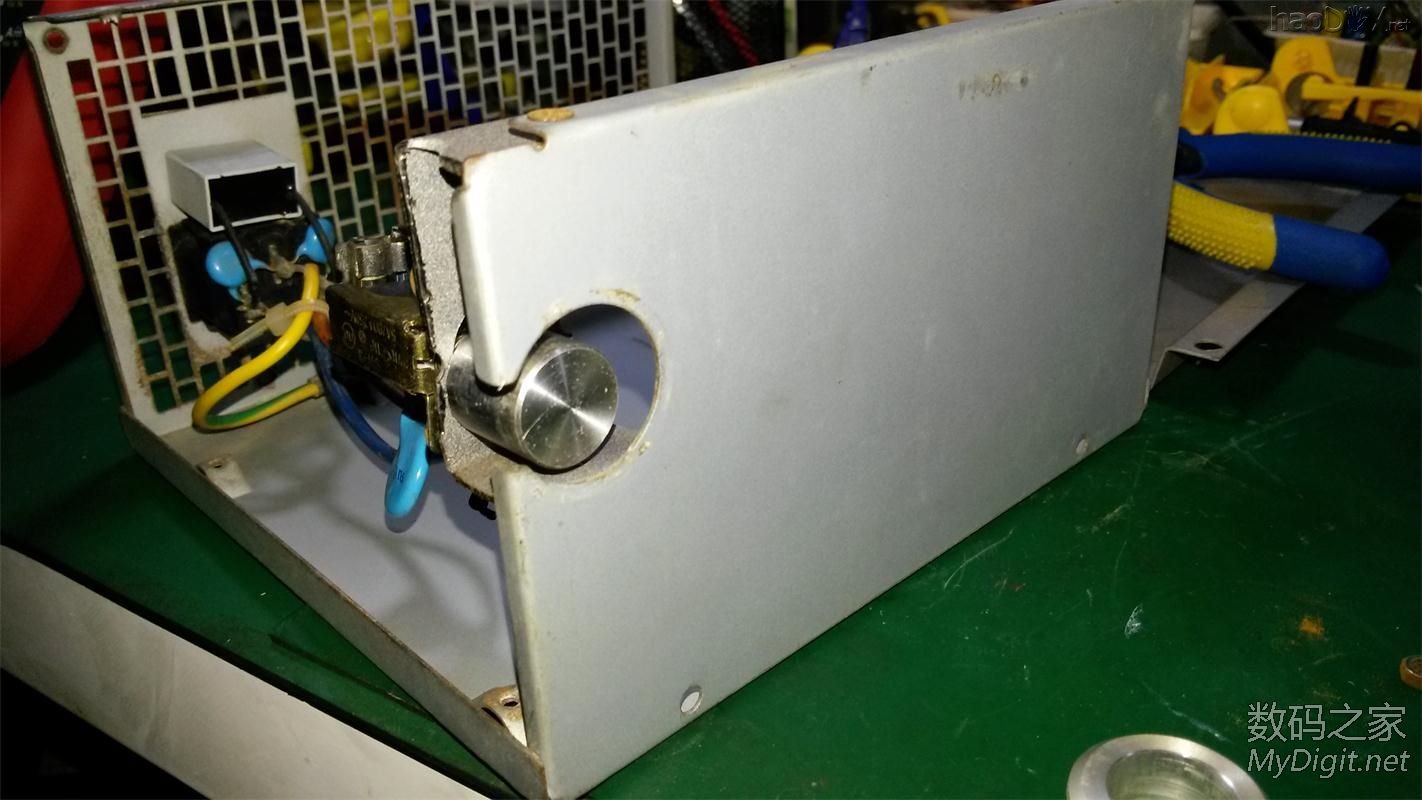

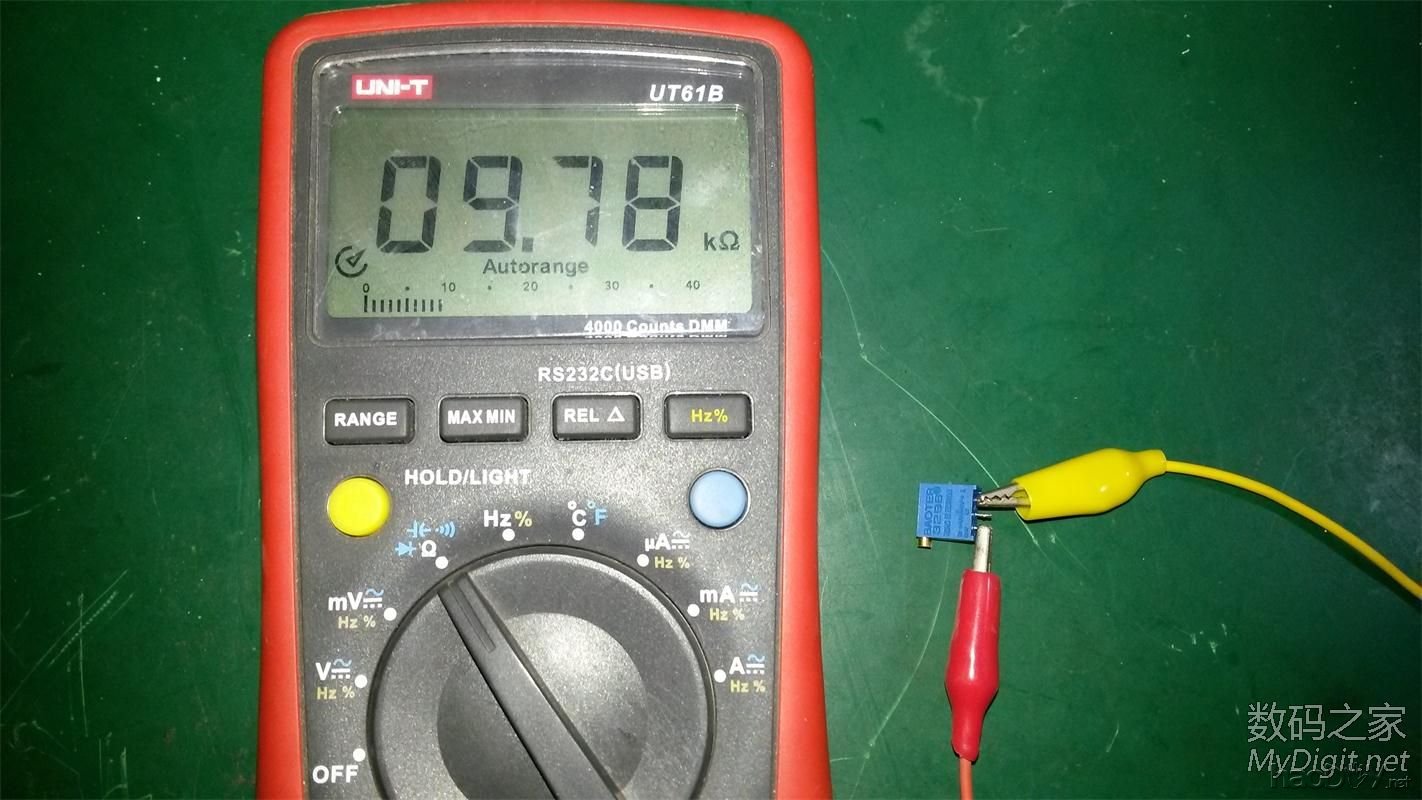

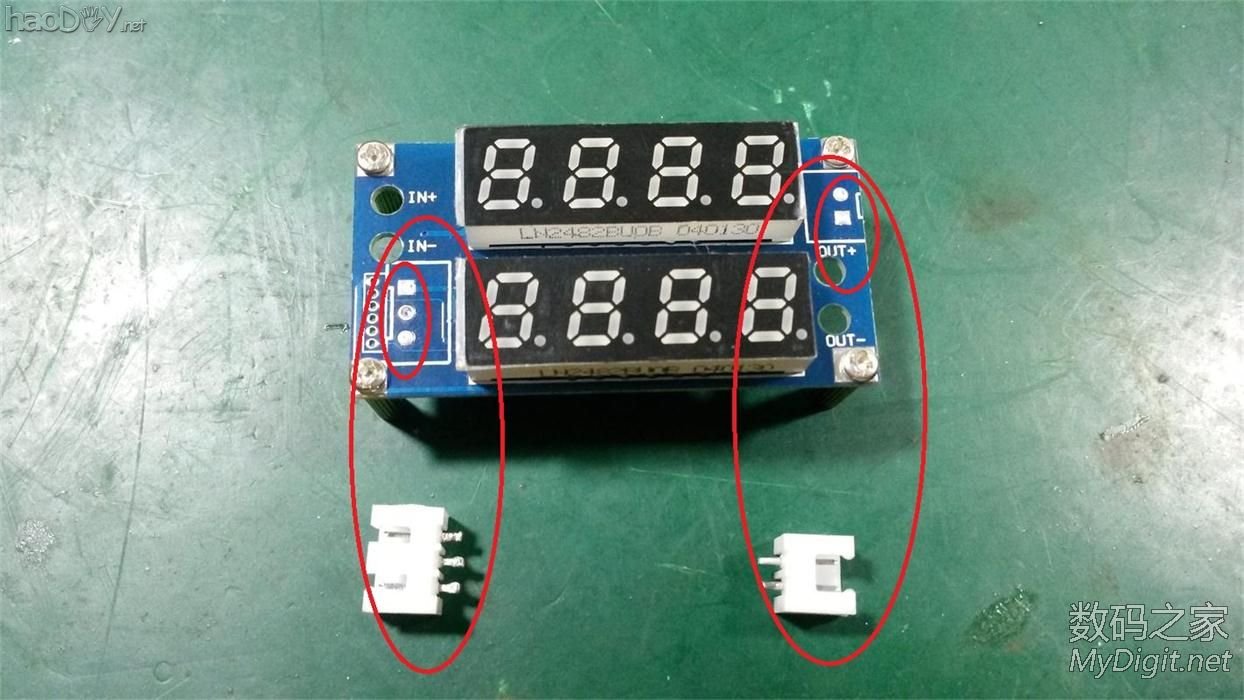

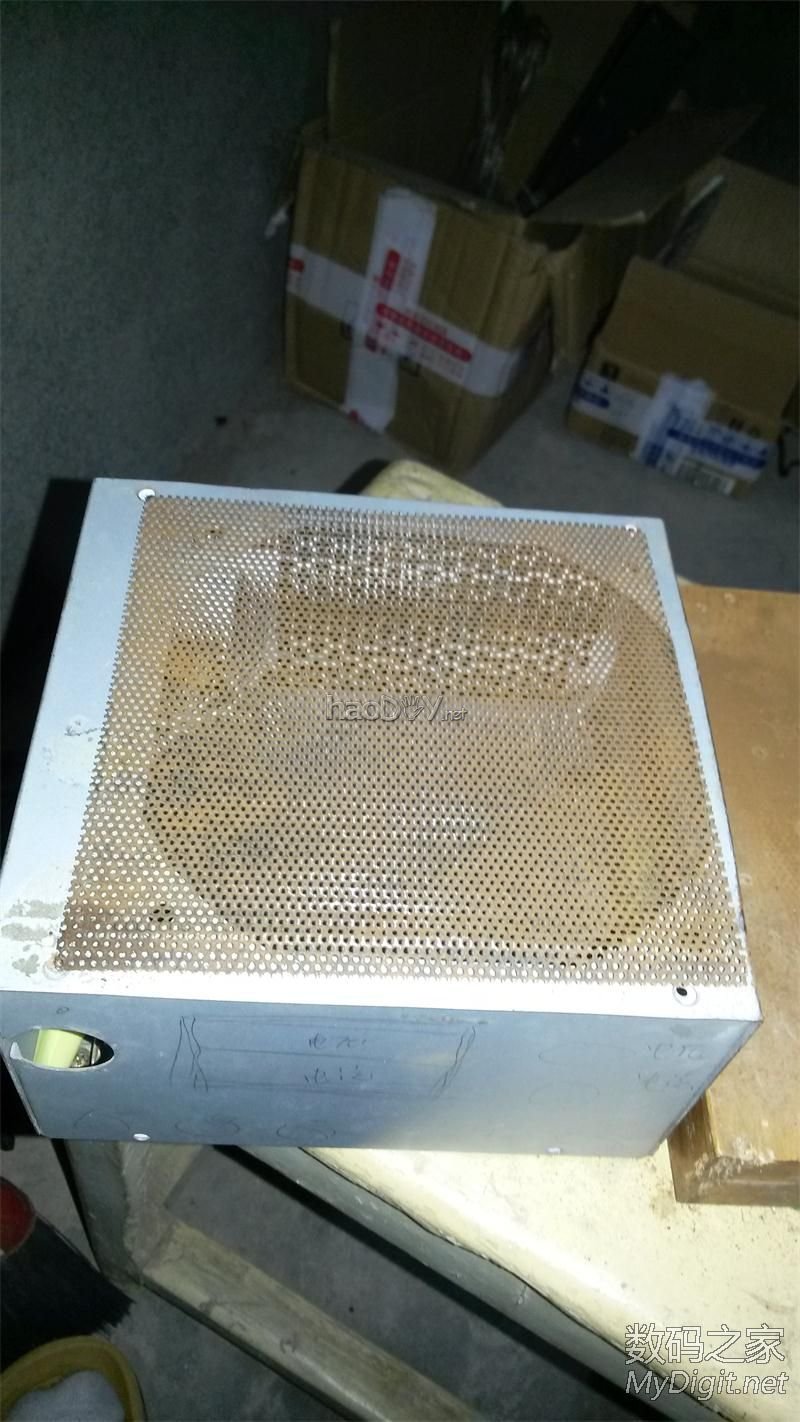

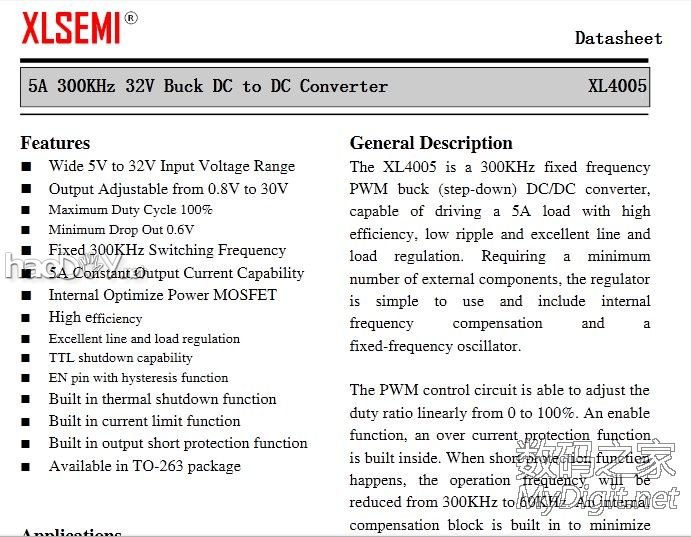

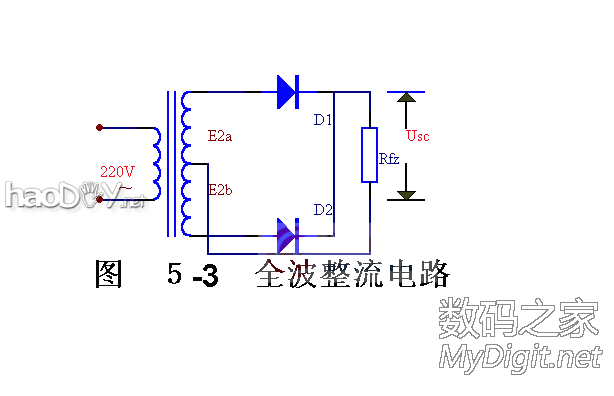

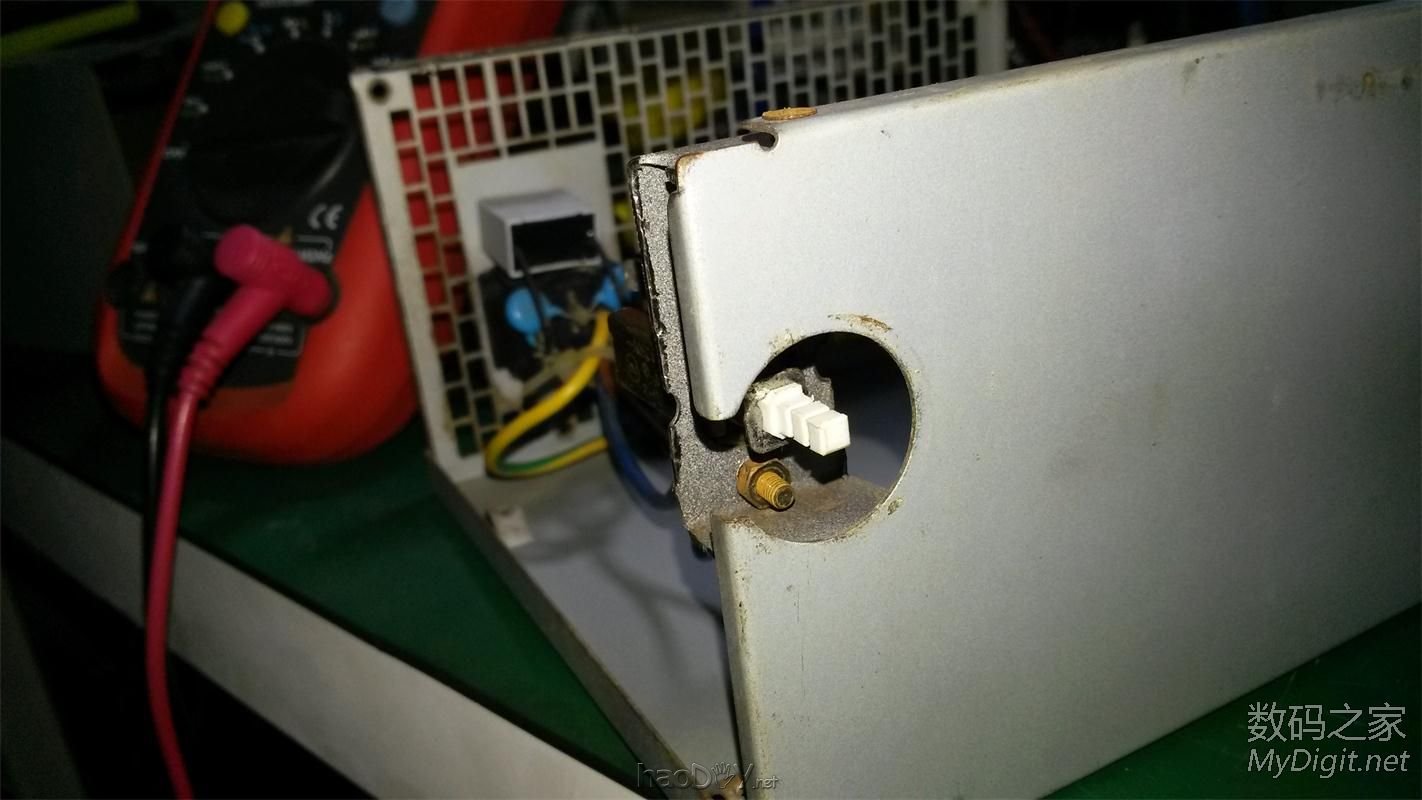

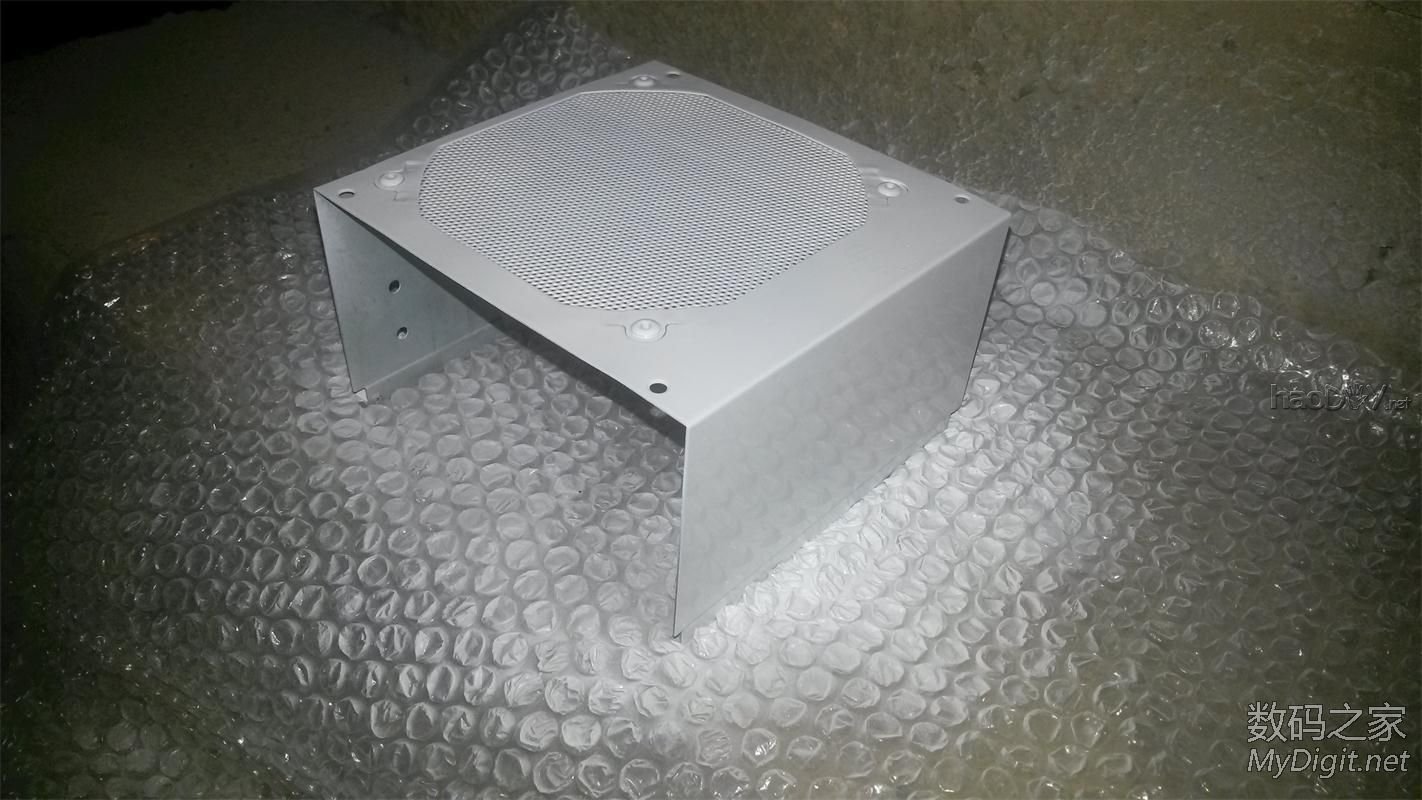

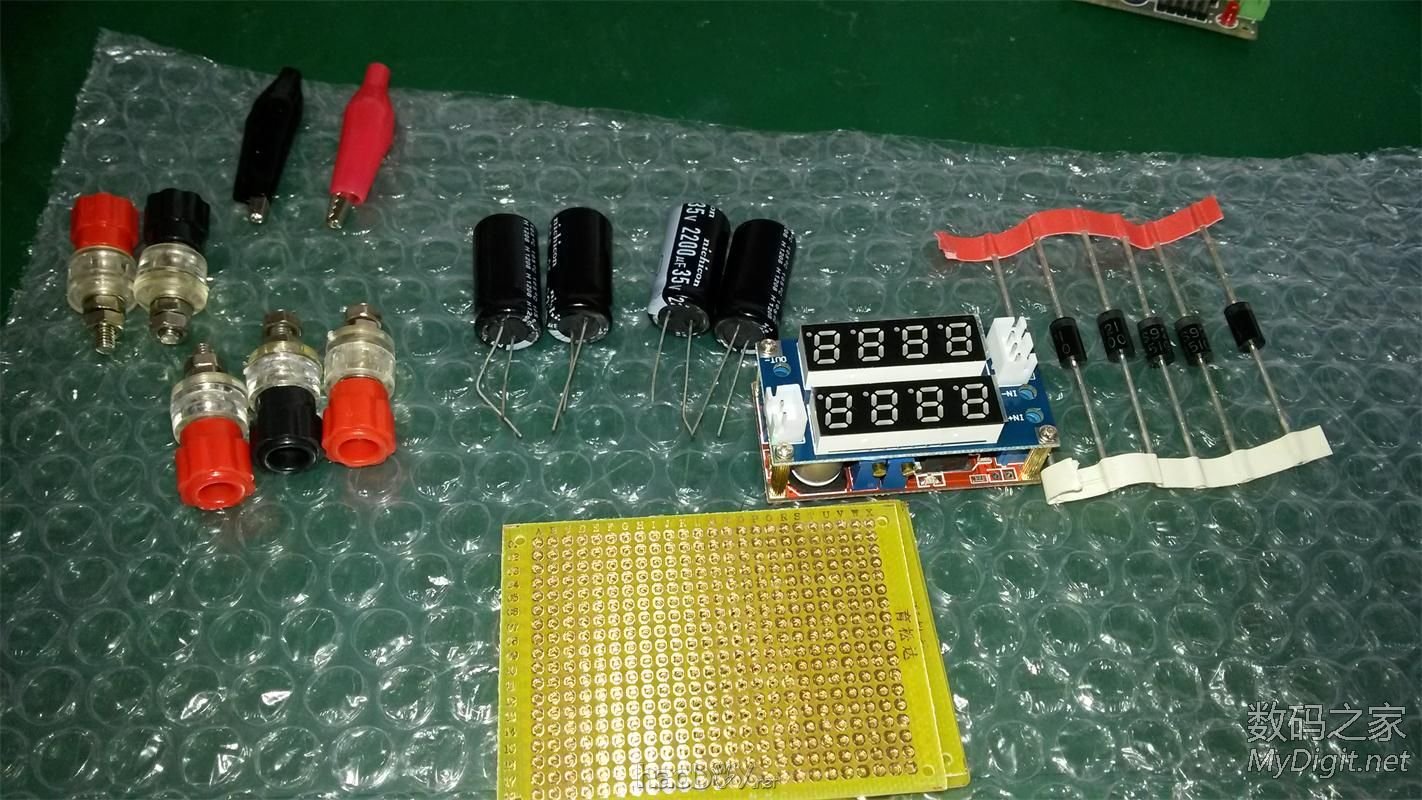

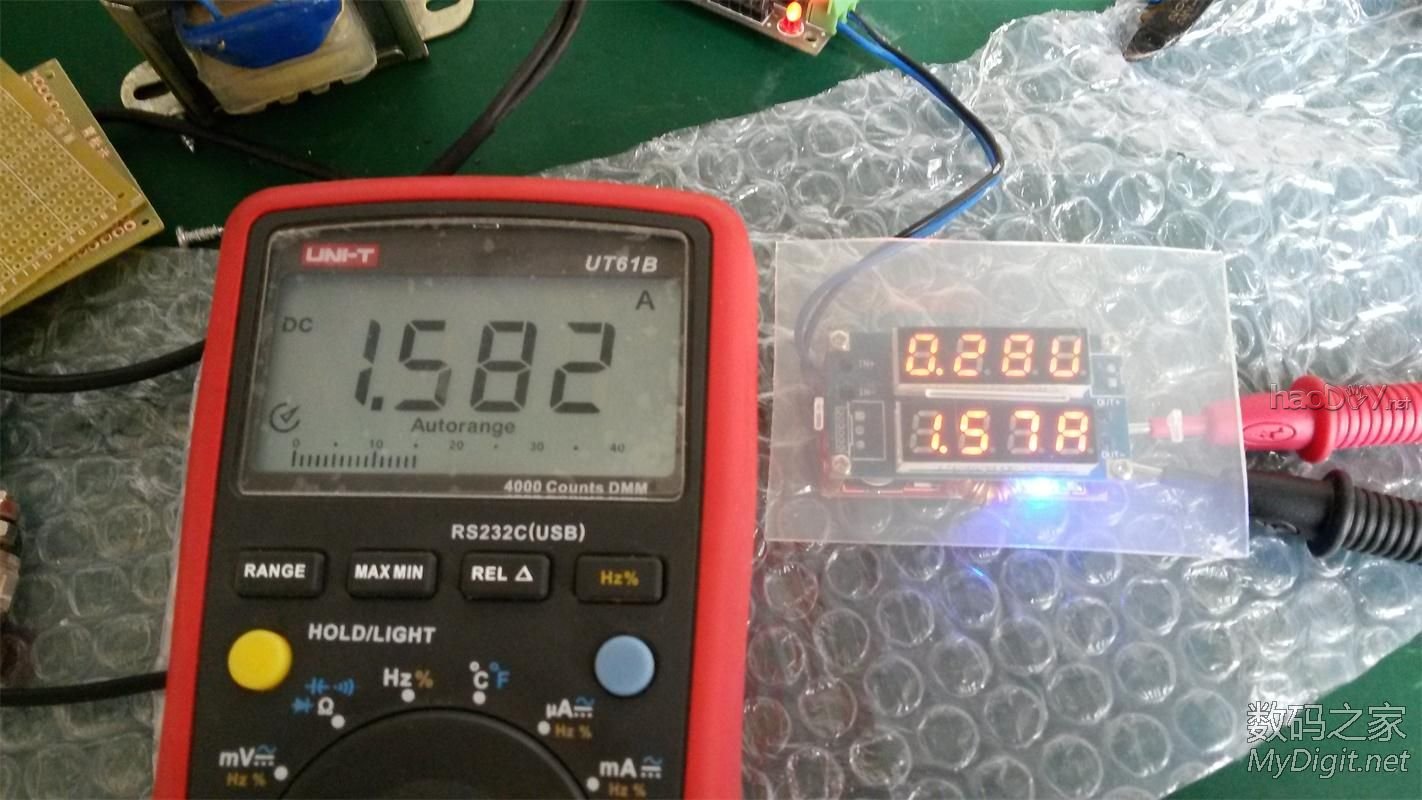

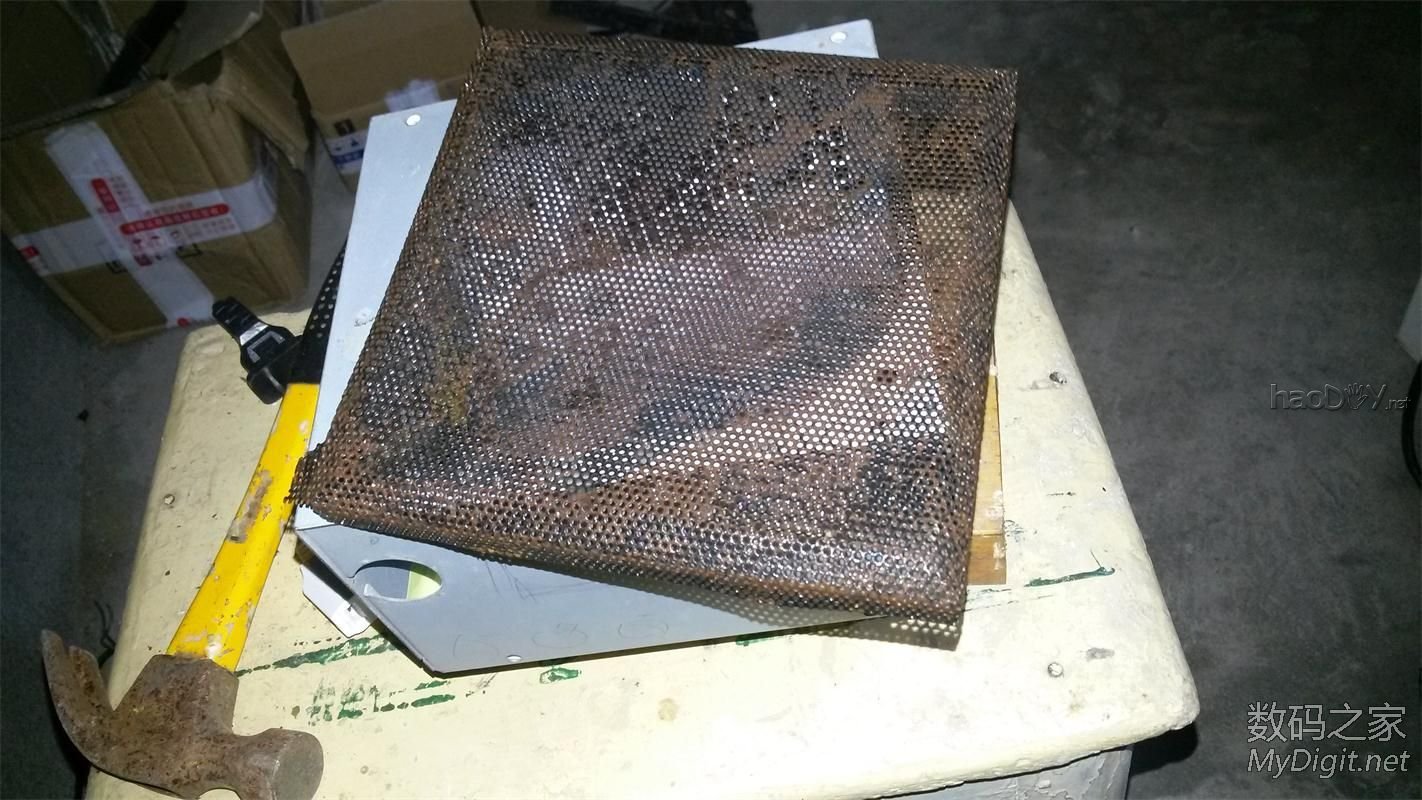

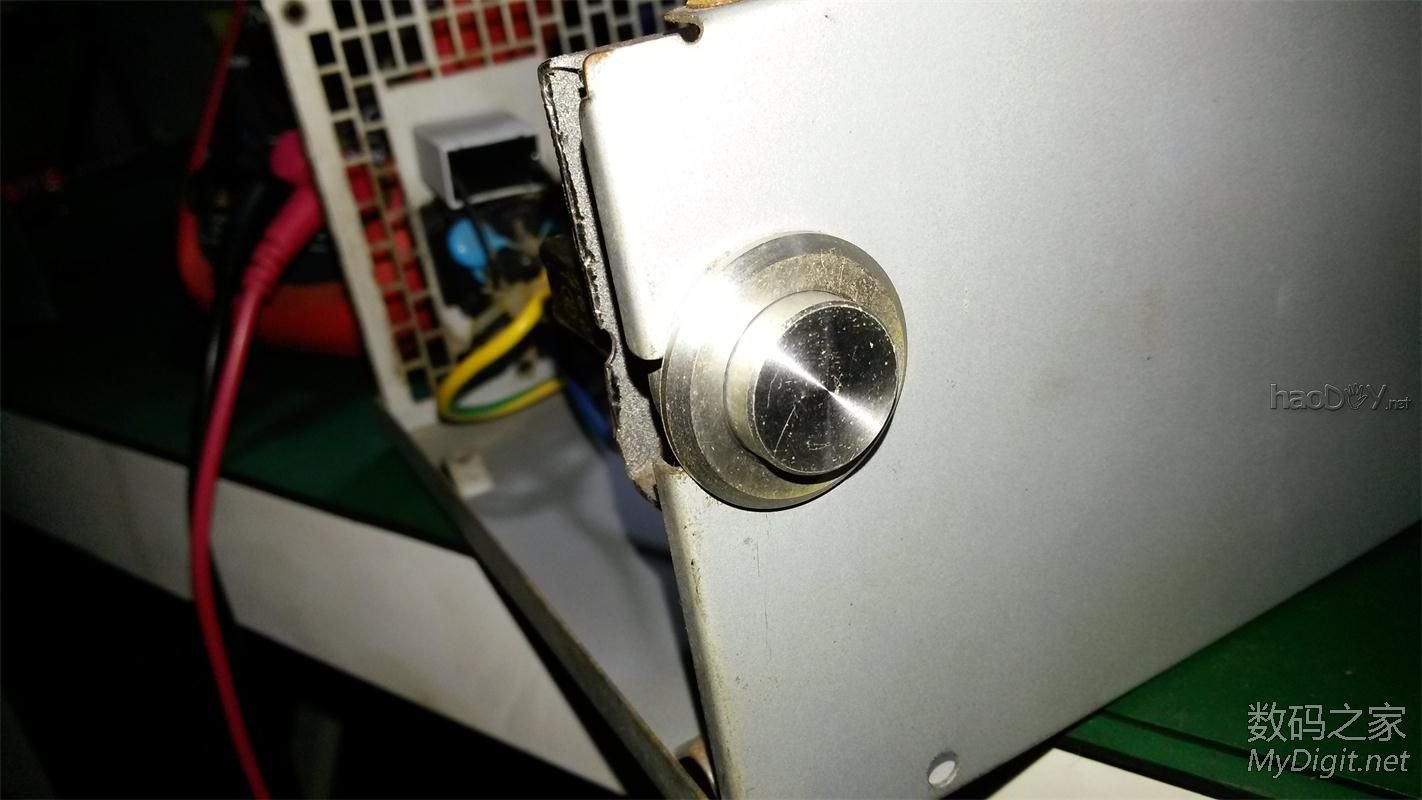

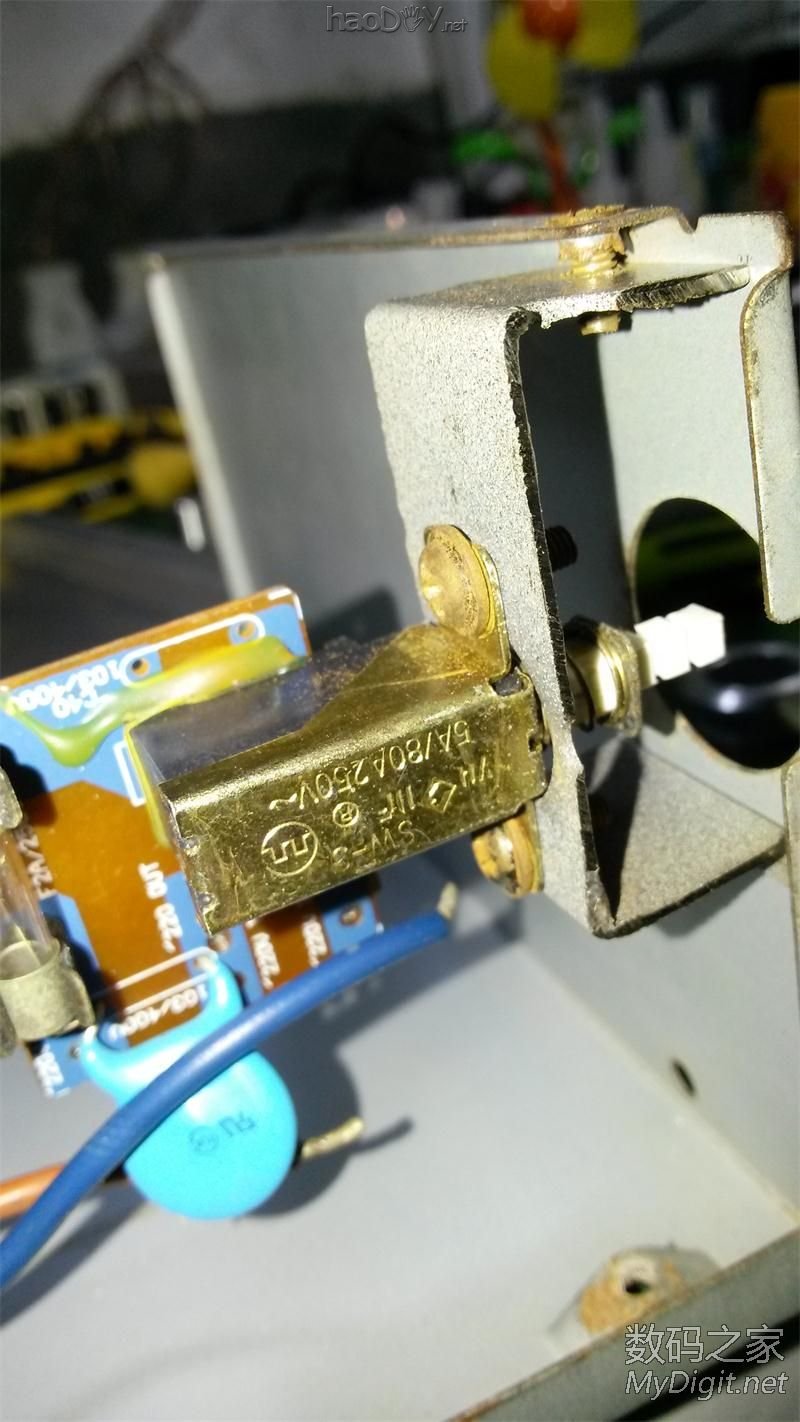

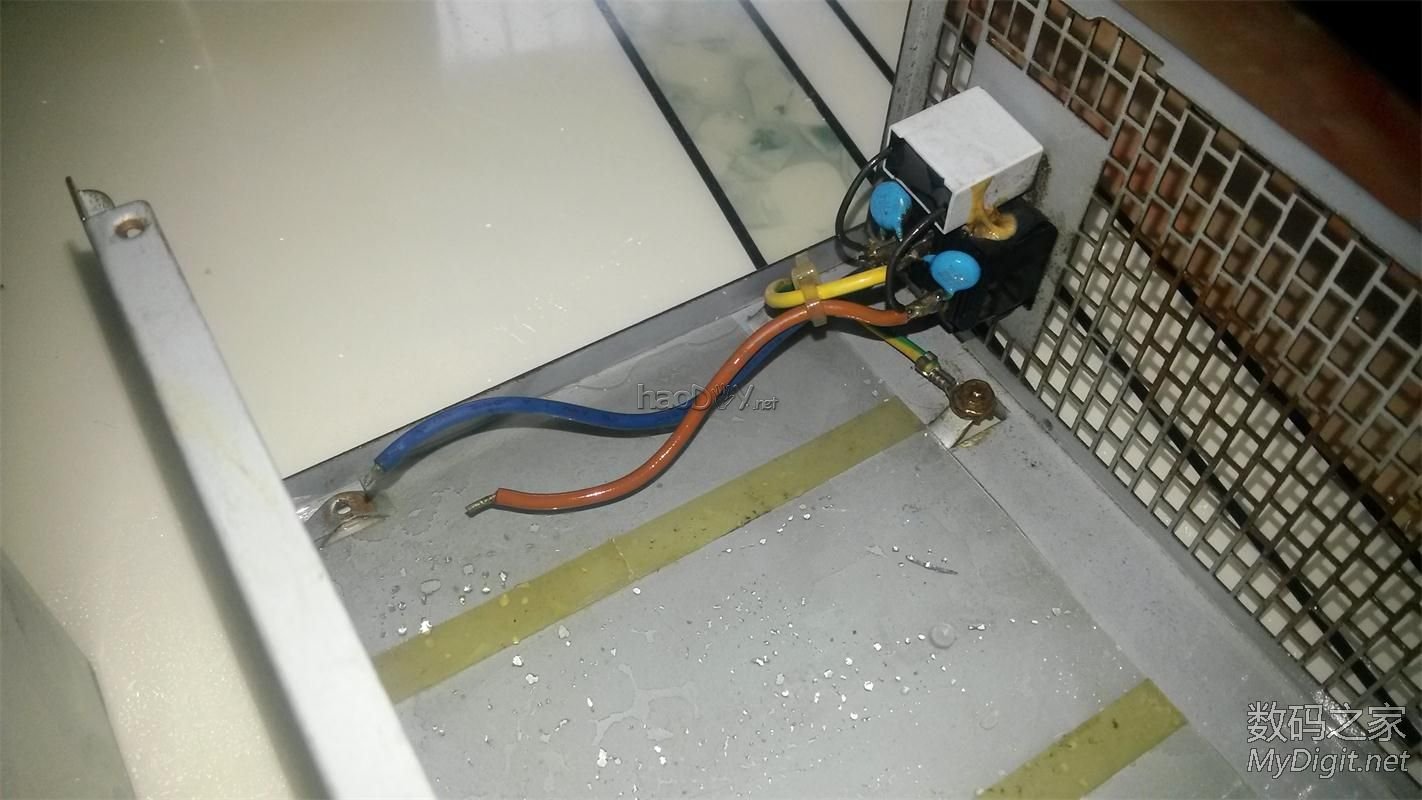

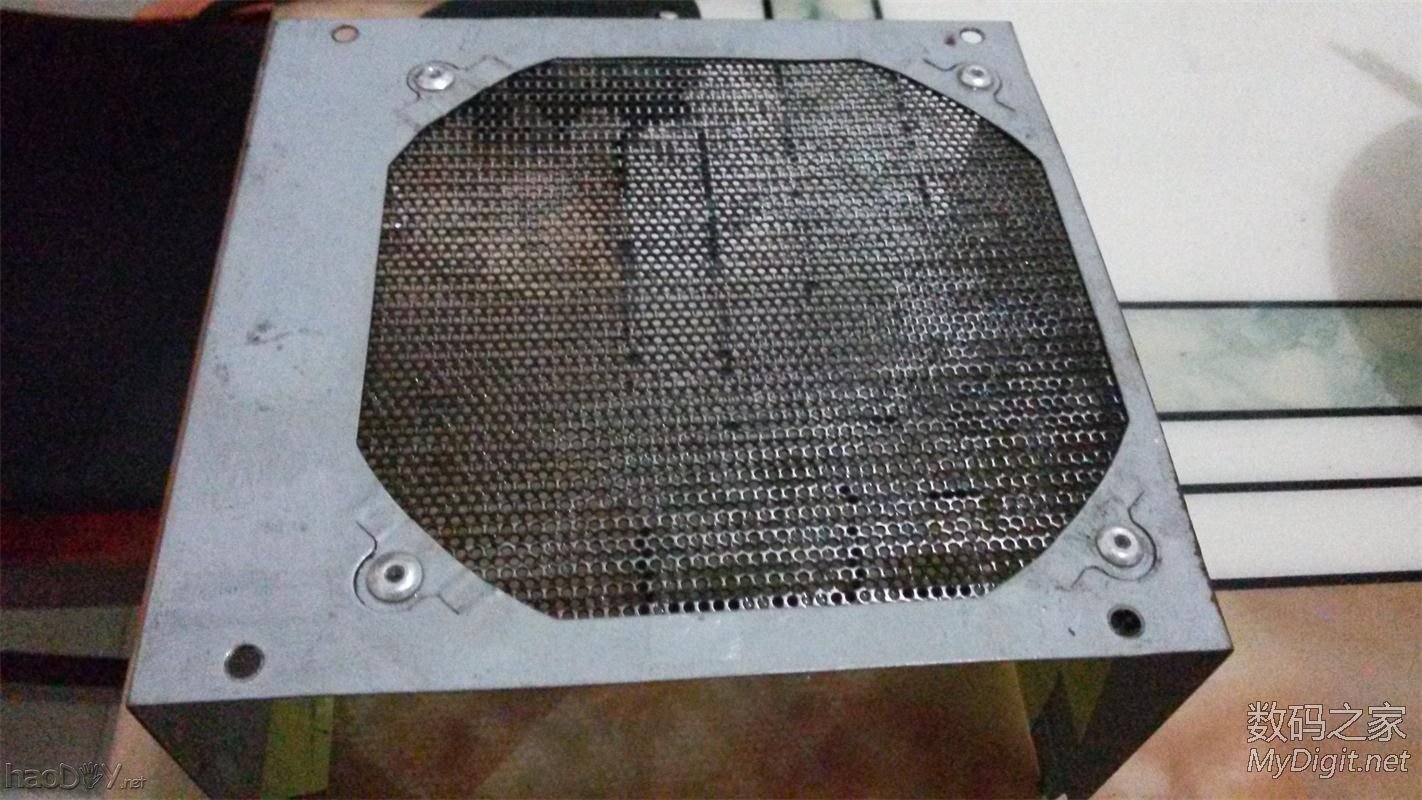

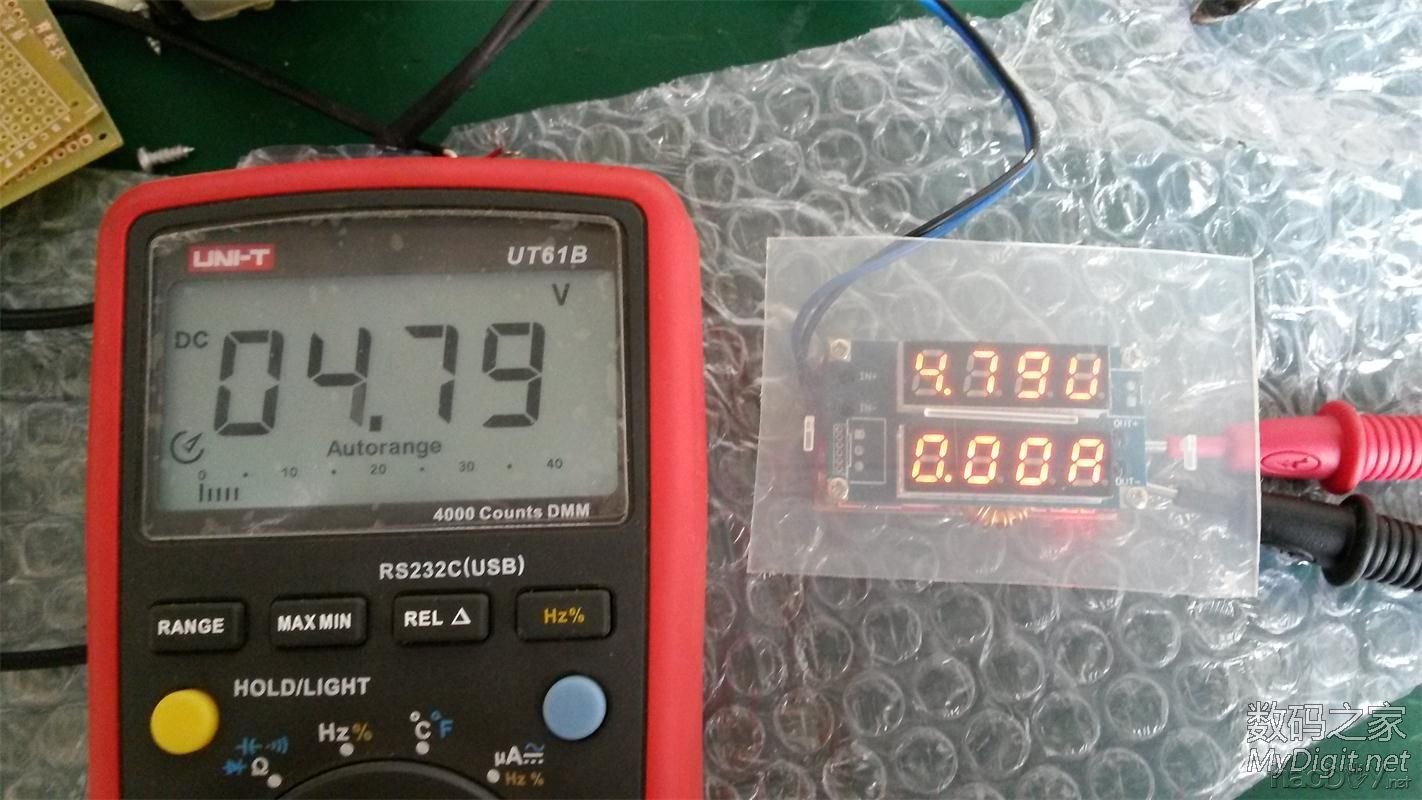

电源开关！不用开孔有个现成的！ 开关也有现成的！从功放上面拆的！  切割好的一个支撑板  装上按钮！  我觉得蛮好看的！  牛的底板切小一点！  套上！  放进去试试大小！ 感觉牛占据了好大空间！  侧面来一张  表头在路上先做盖子部分！ 下面做盖子的通风口！ 没办法装风扇没有足够的空间！ 把这里崔平！！  全部OK！  找来一块旧的网子！  切割打磨！磨砂纸！  磨完明显好看多了！  开孔上铆钉固定！ 全部OK  给他上个油漆 开始喷漆！  效果！  配件到了！先来个全家福！  这个是关键！来个特写！  选了好久！为了成本！为了论友！ 33块大洋！0-30V可调！0-5A 双显示表一体才33！可以吧！ 卖家这样介绍的！我觉得最大能承受应该是3A 因为模块都被打磨了！模块是XL4005！   淘宝链接http://item.taobao.com/item.htm?id=37036798110 他家卖的的东西比较全！电子元件几乎都有！论友可以买了表头后！ 在买自己需要的配件！运费8块！为论友考虑！ 测试电压！  测试电流！  感觉还不错！对于这个价位！ 先做电源模块！因为我对电路比较菜鸟！做的不好大家多多指点！ 因为我是双24V.要单的供电！用的全波整流！ 电路图   下面把模块的电位器引接出来！  数码表上面的接口用不到焊下来！！ 要不等下妨碍装LED！  测试电位器的阻值！10K！等下买个10K精密电位器！  这个店铺也非常好！直接包邮比较划算！！买单独的配件推荐到这里买 http://ketianweism.tmall.com/index.htm?spm=a220o.1000855.w5002-5642812427.2.7CLXJ5  焊接电位器出线端！  焊接LED电源指示灯！  热缩管包好！  (责任编辑：admin) |
