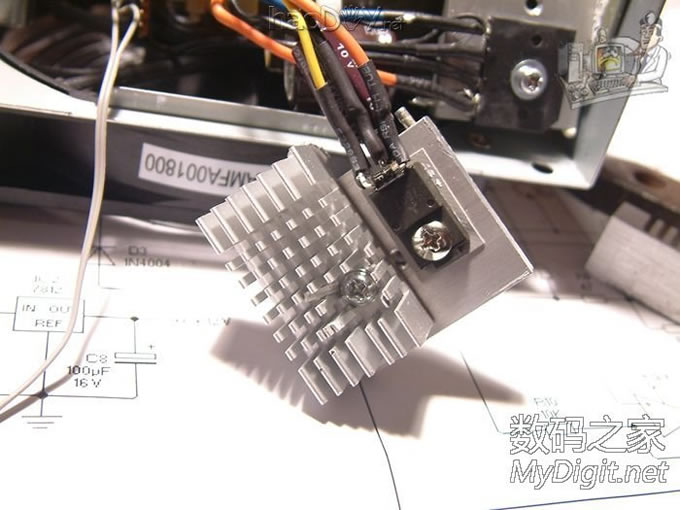

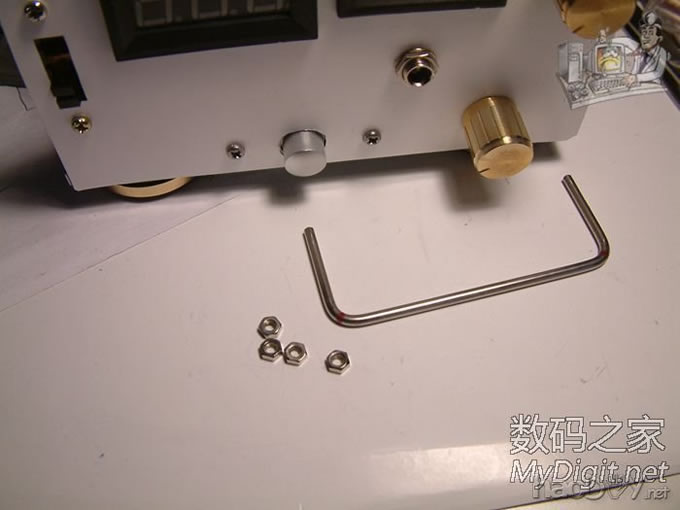

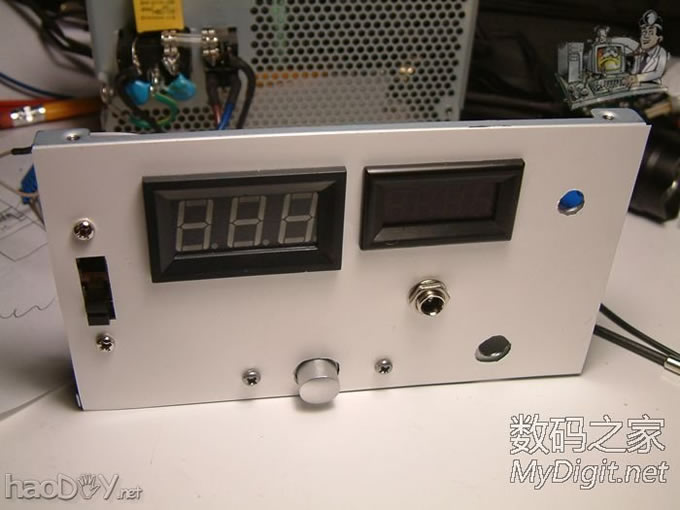

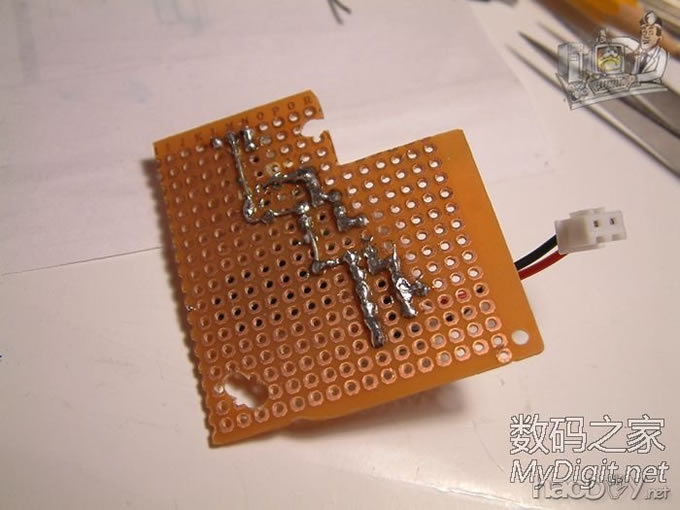

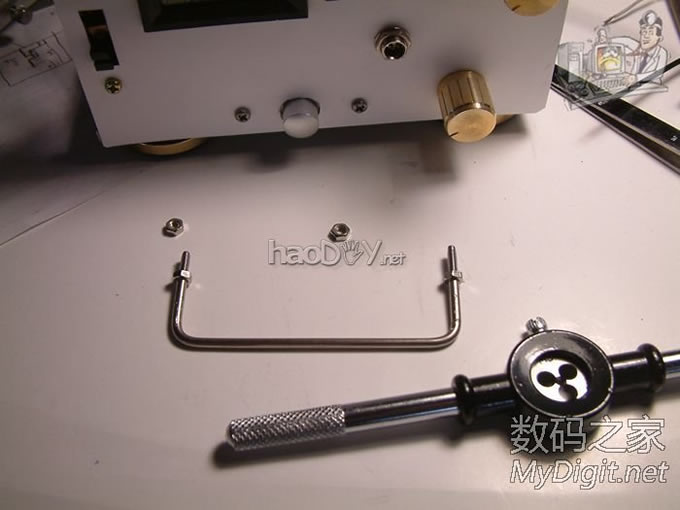

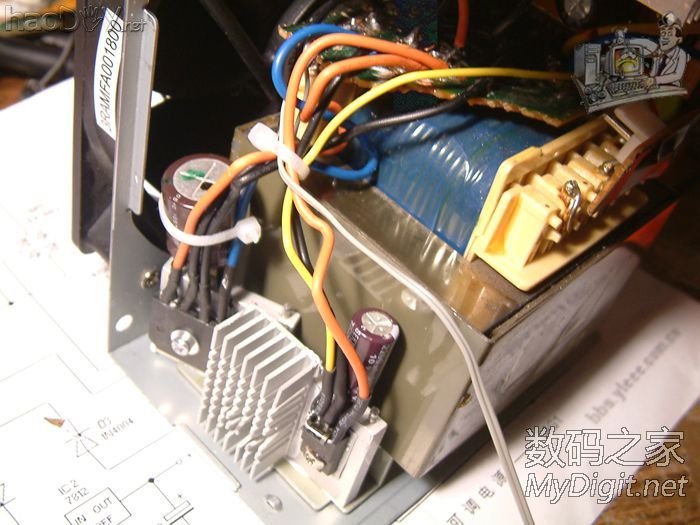

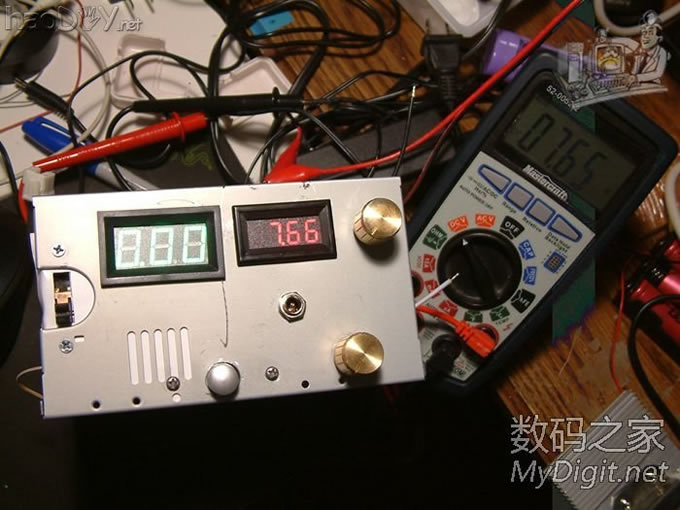

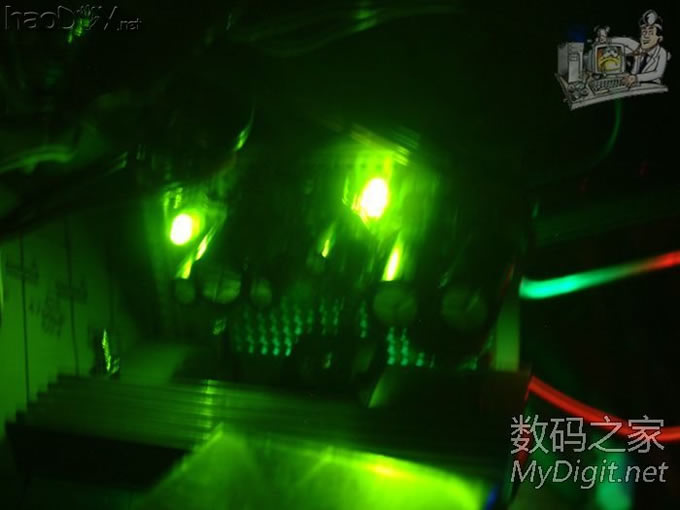

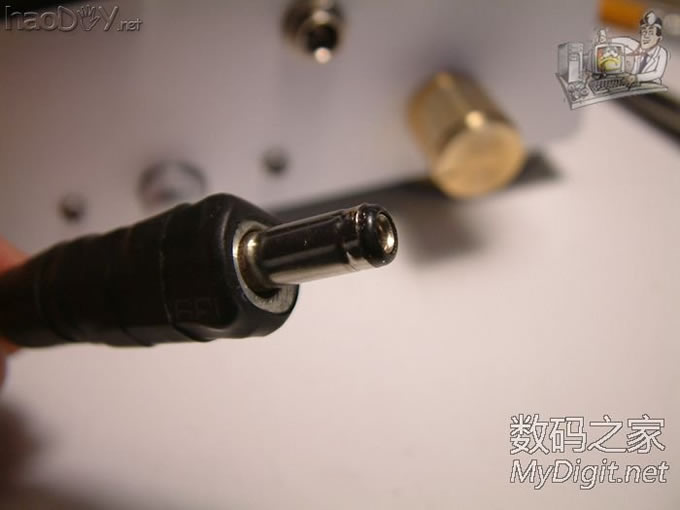

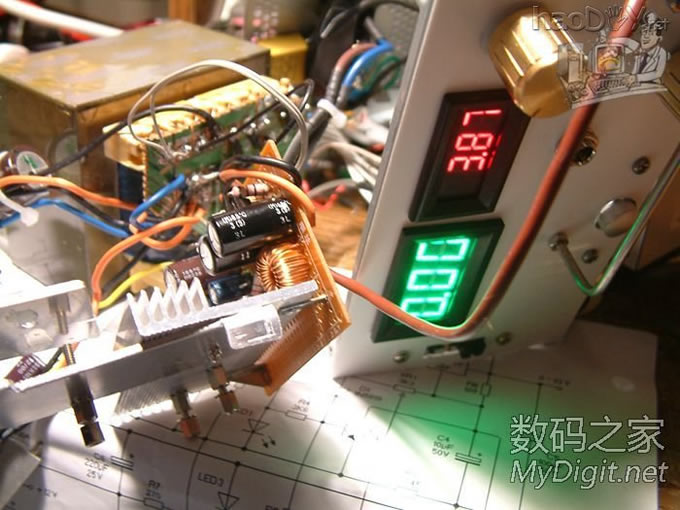

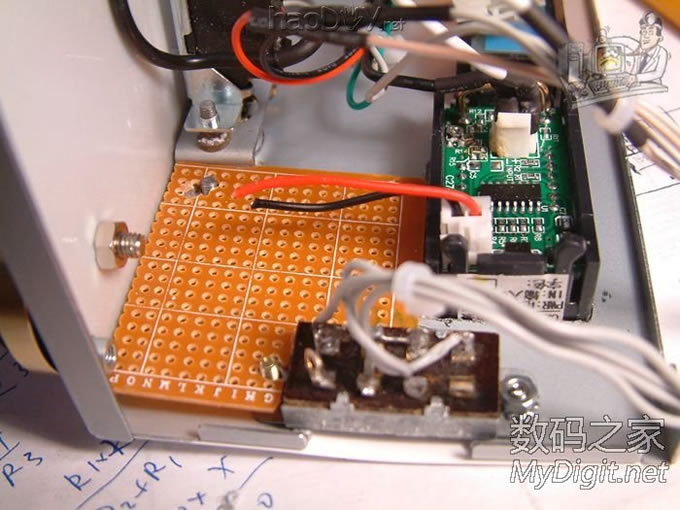

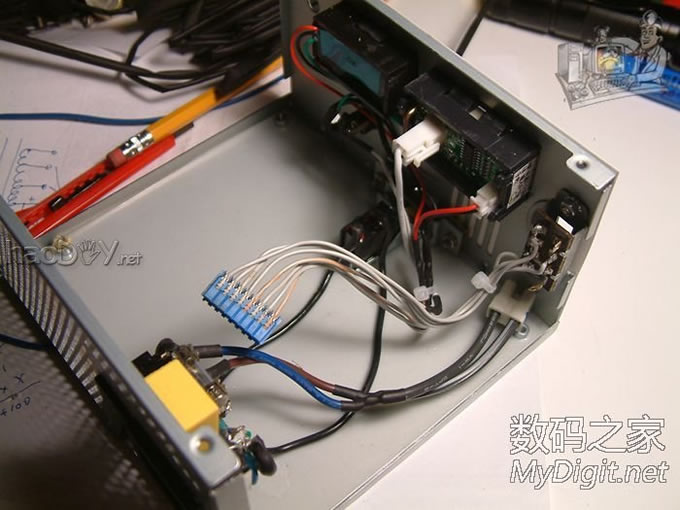

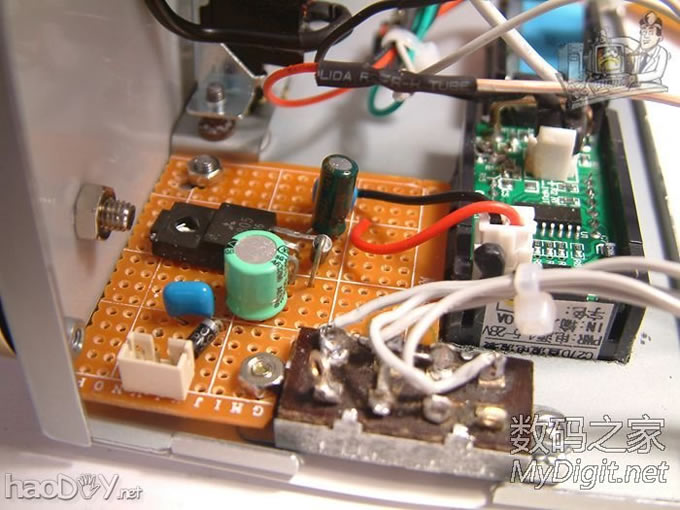

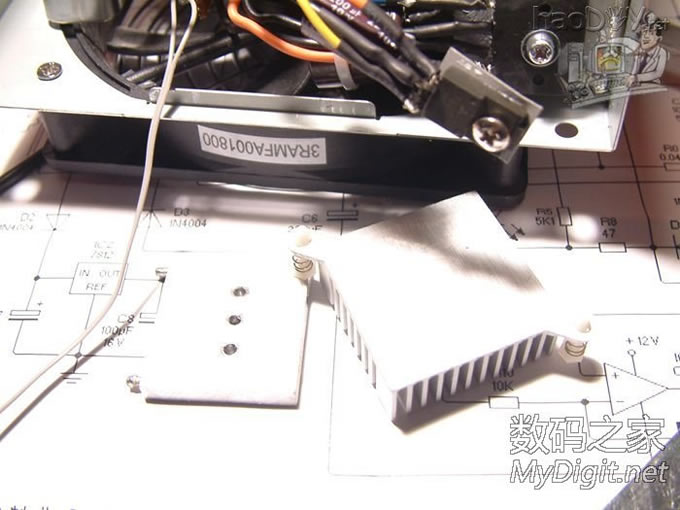

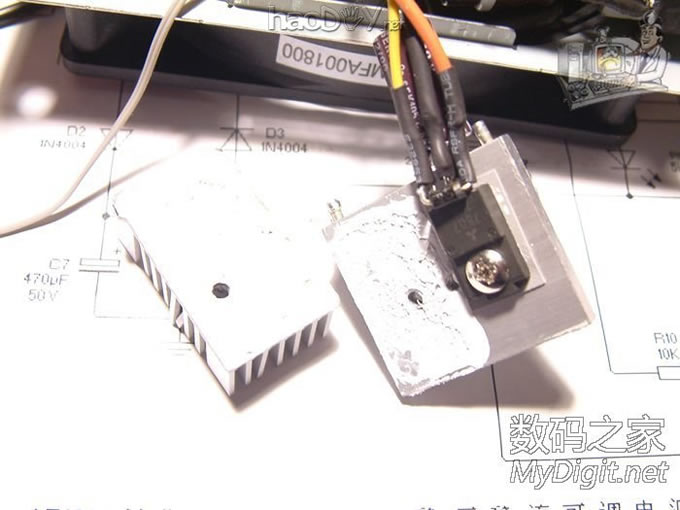

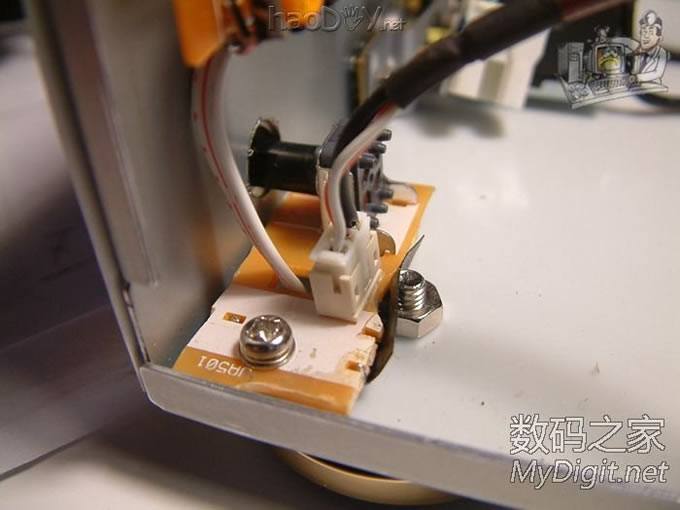

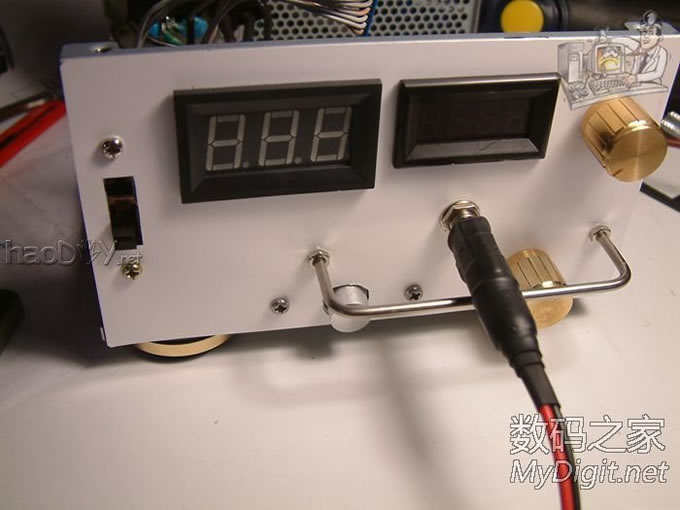

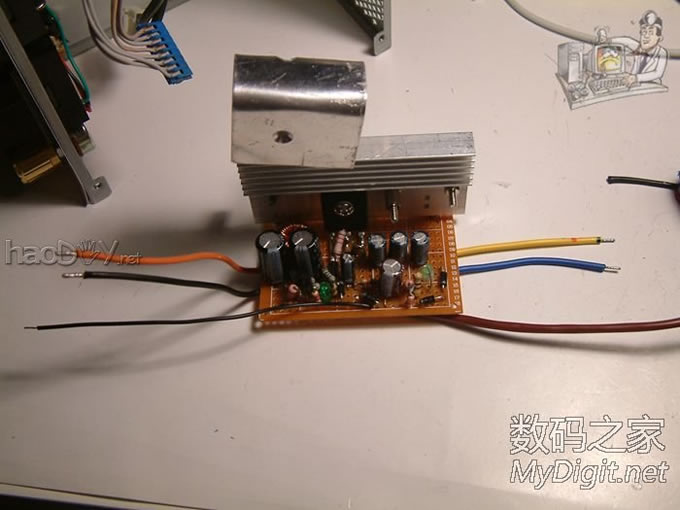

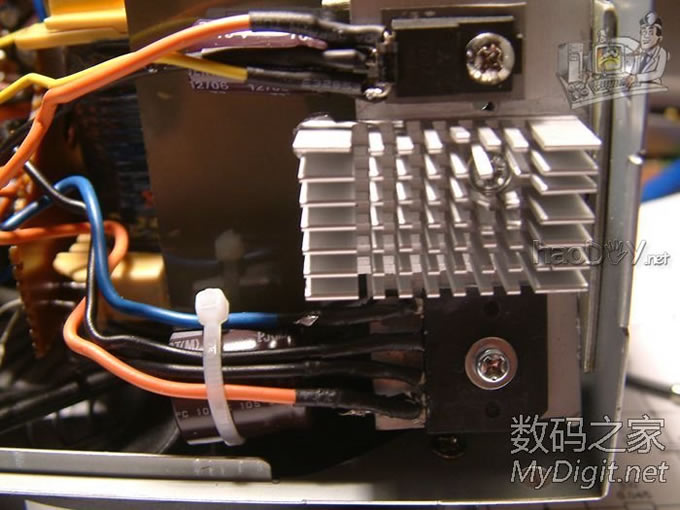

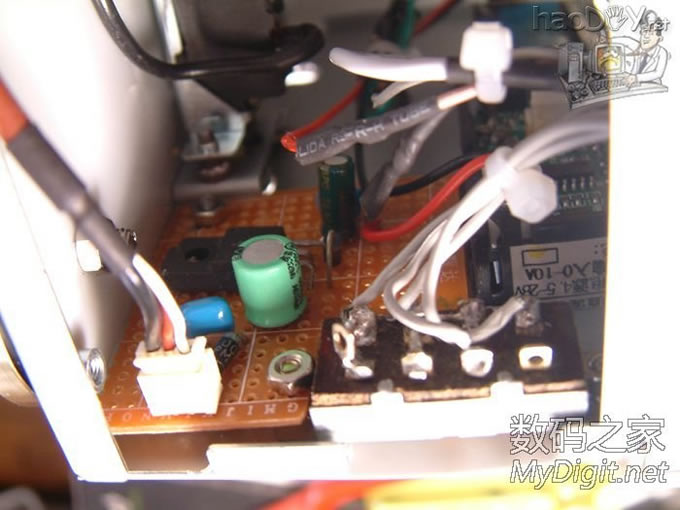

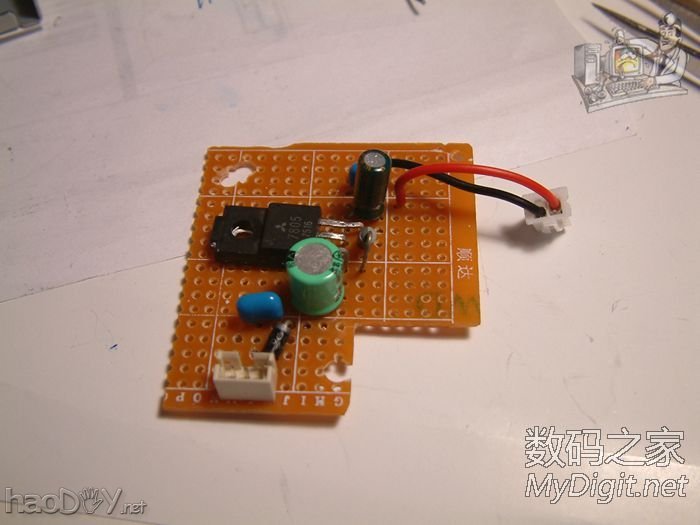

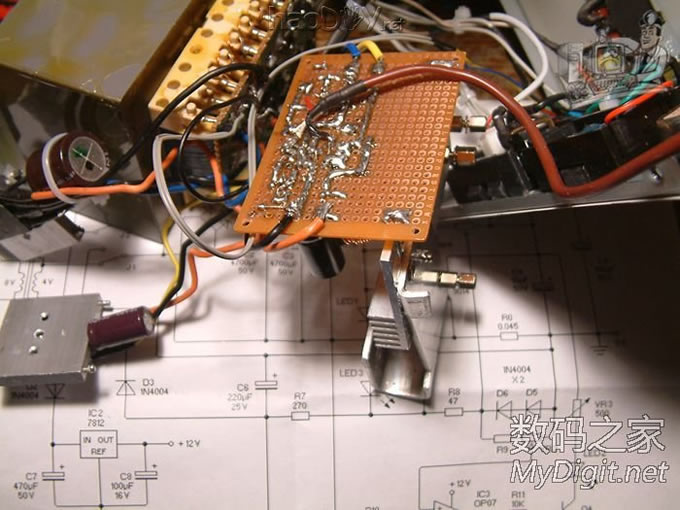

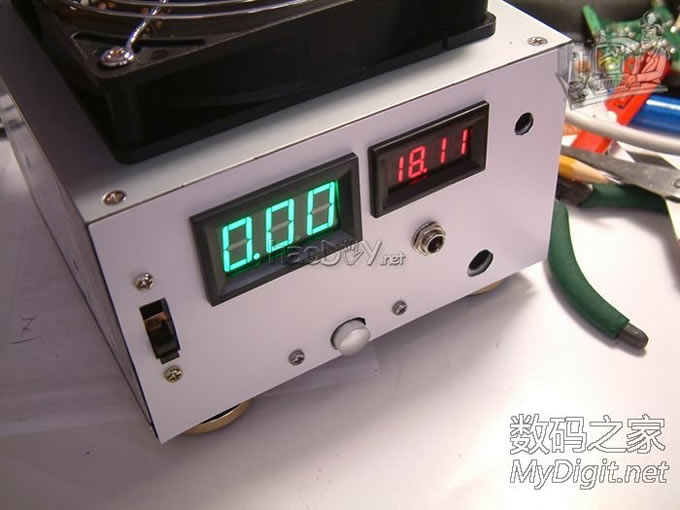

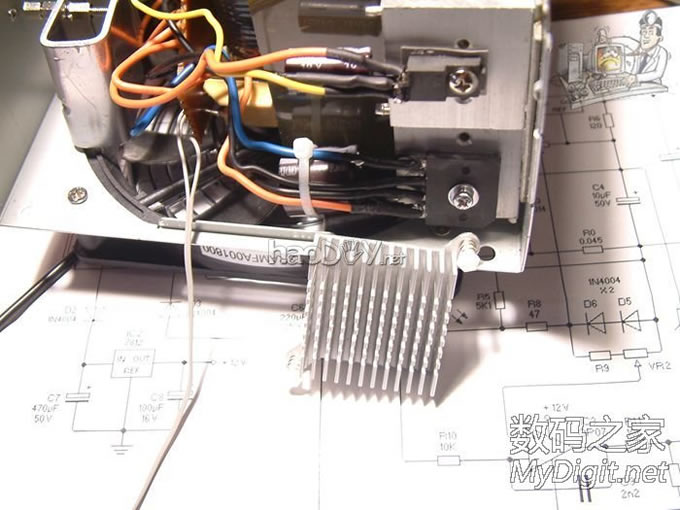

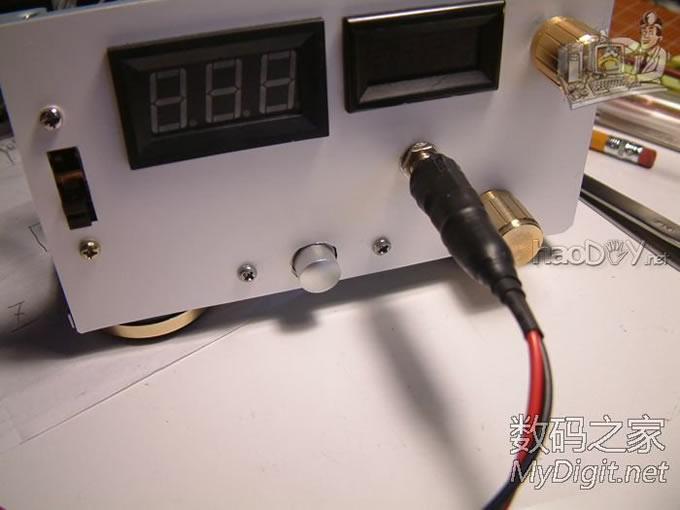

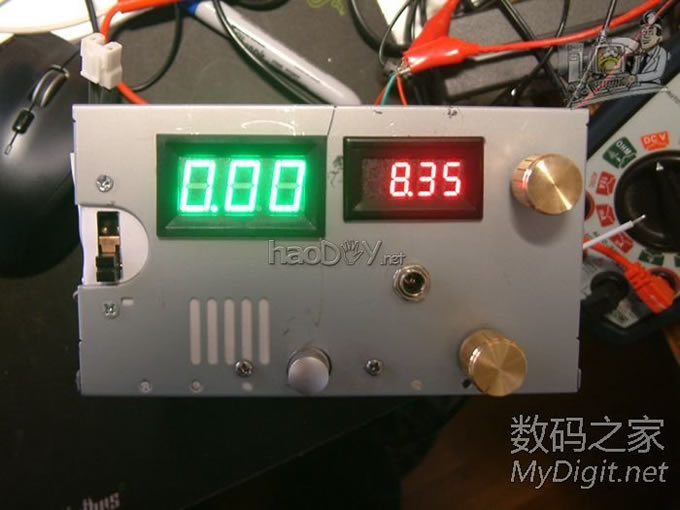

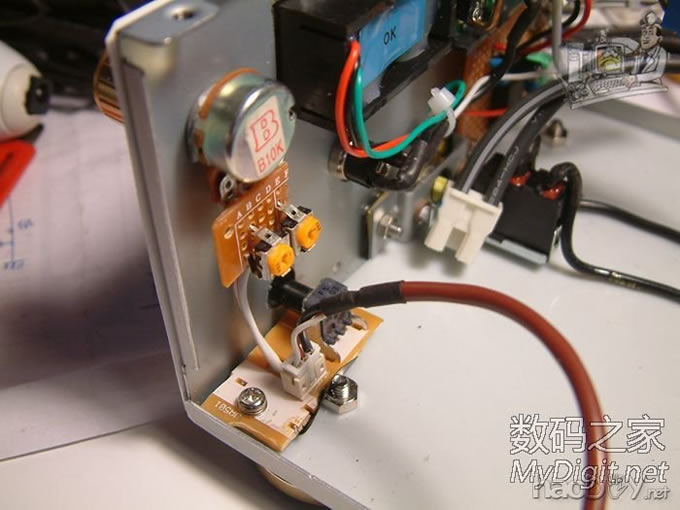

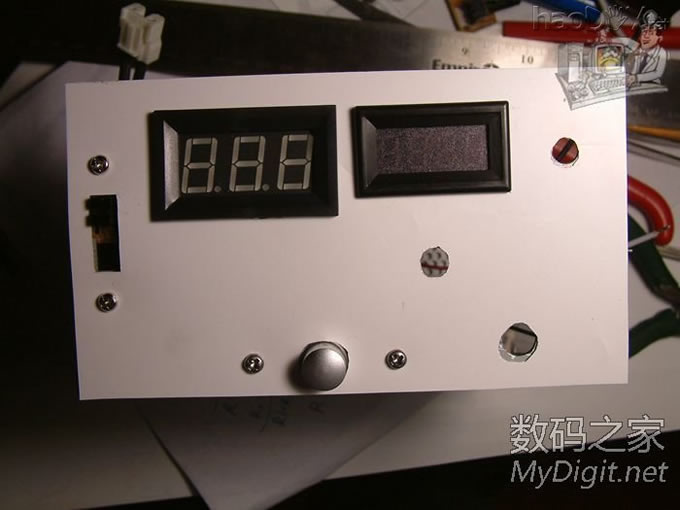

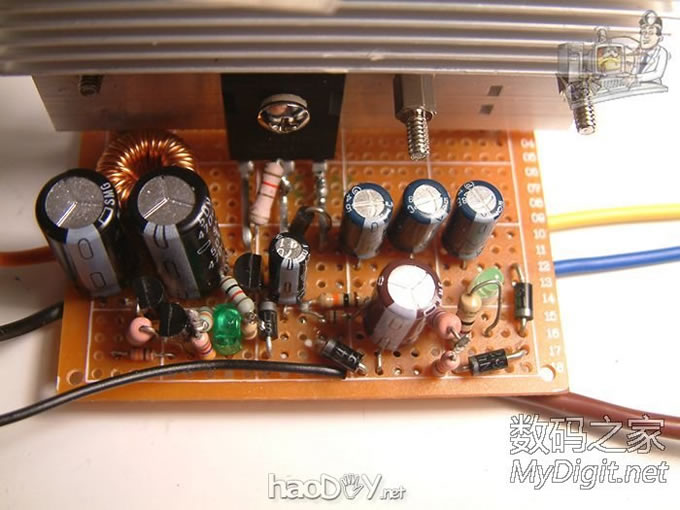

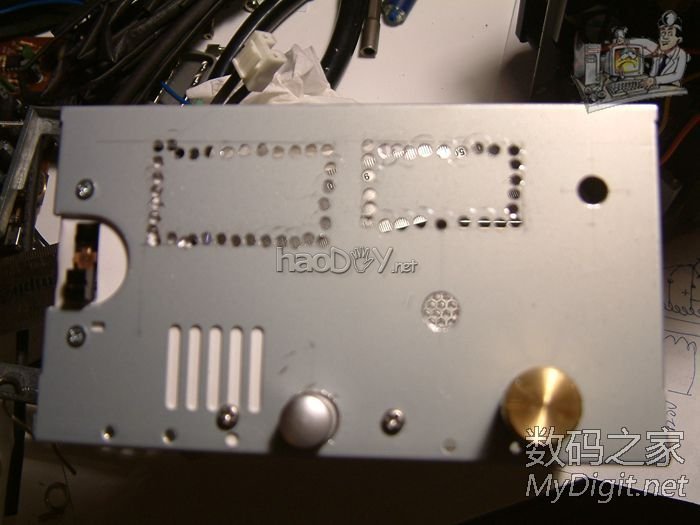

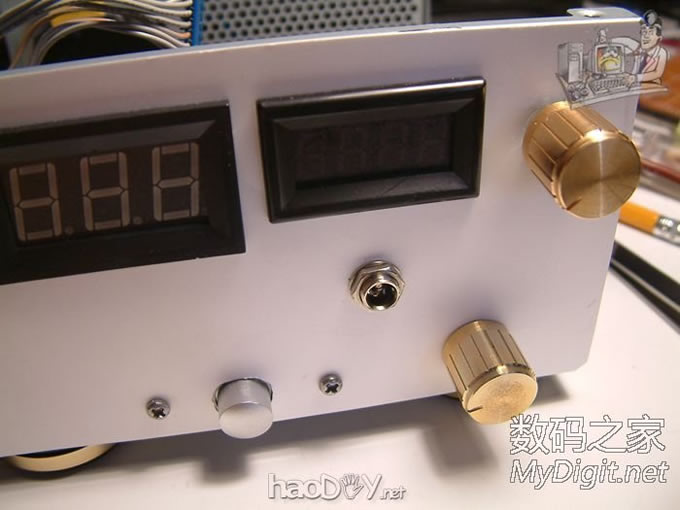

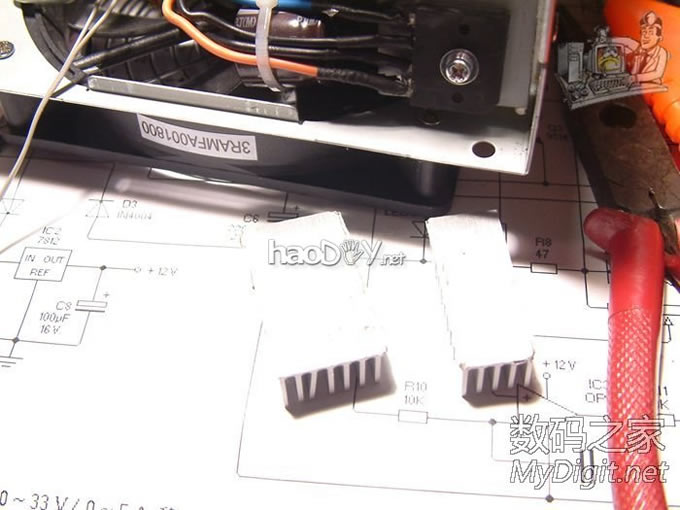

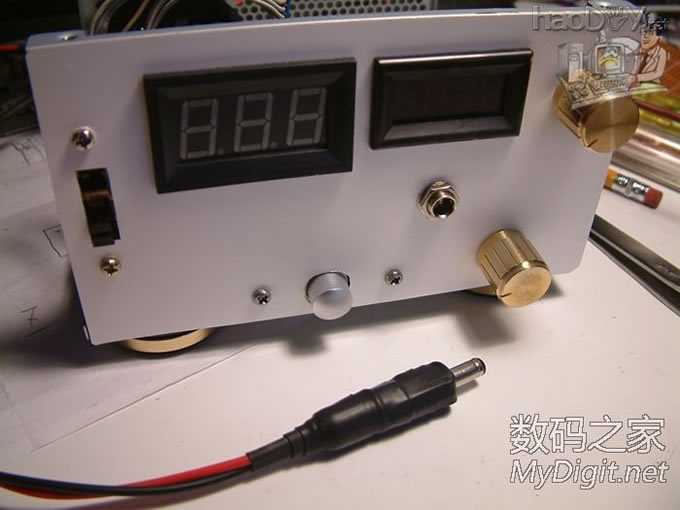

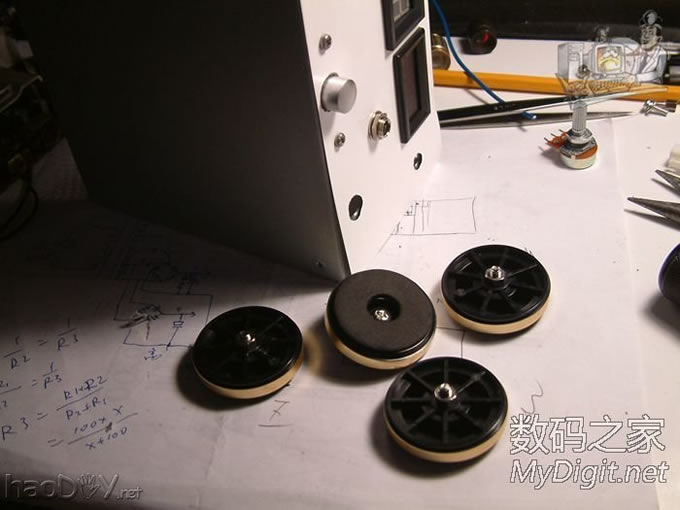

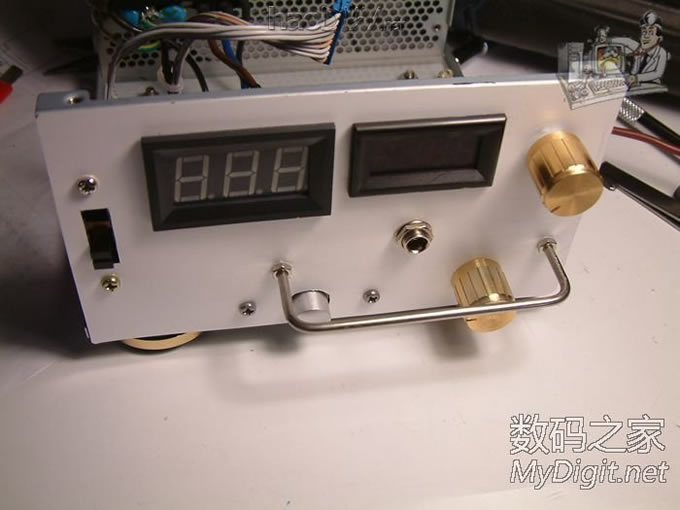

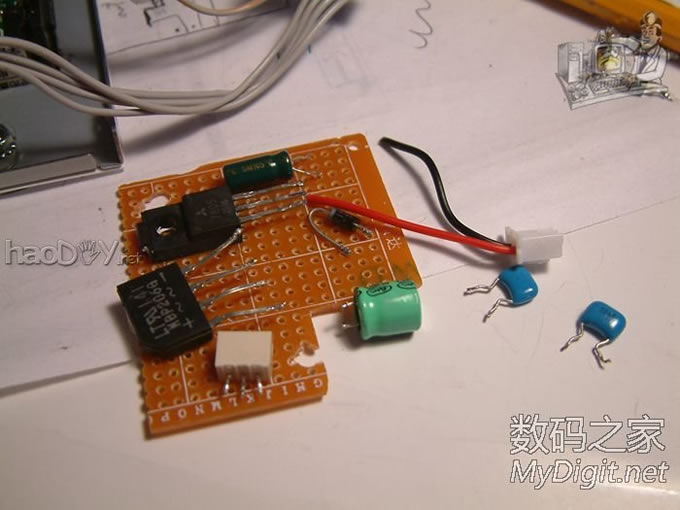

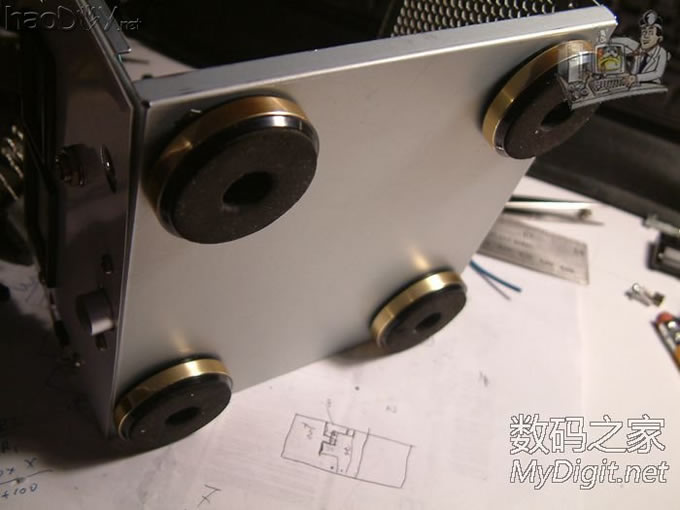

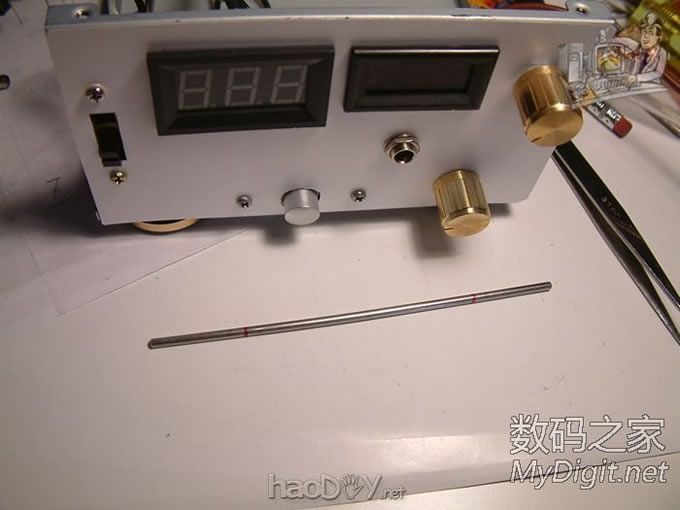

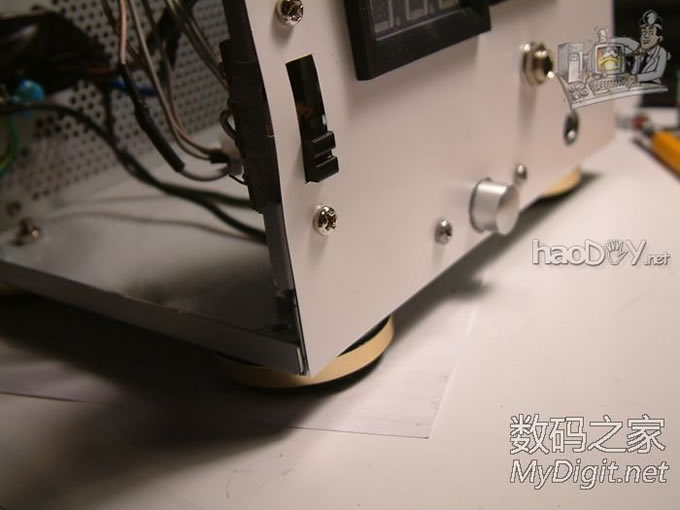

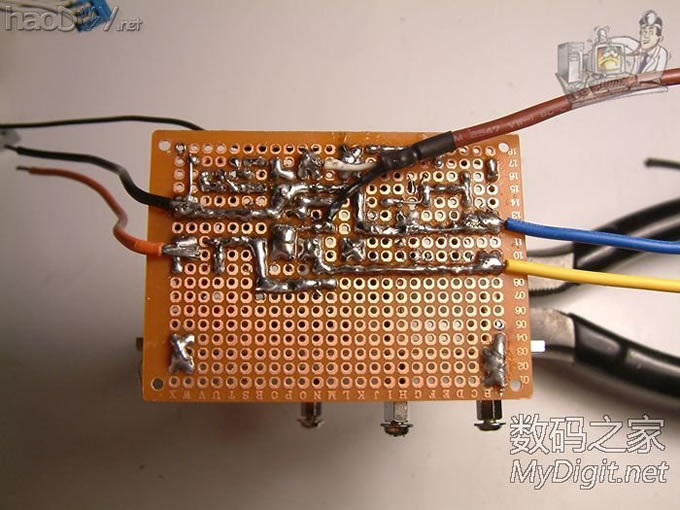

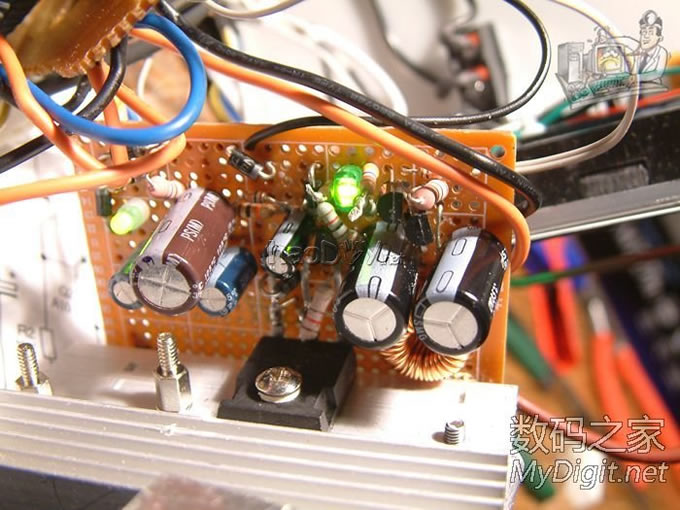

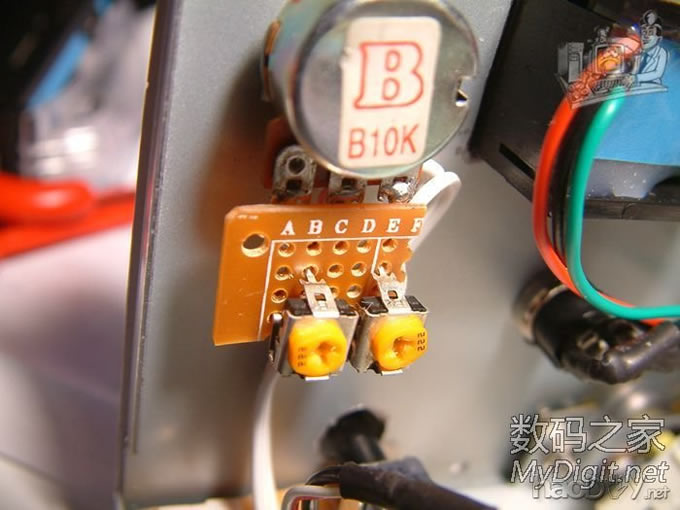

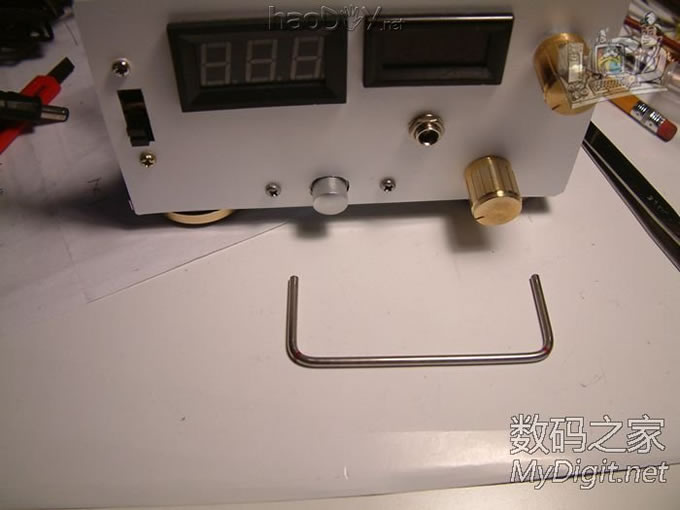

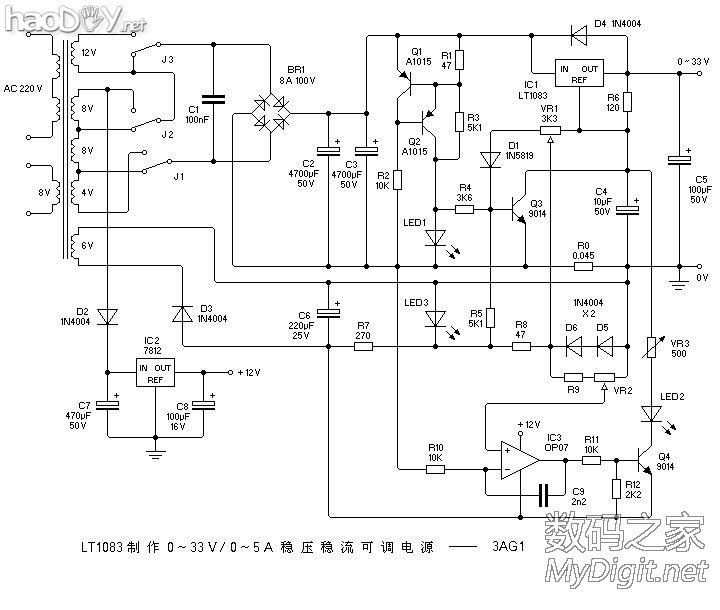

打磨厚铁皮，对电磨的磨砂头非常消耗 先按照画好的线，打孔，再磨掉方框内部，最后打磨方框边缘 钻孔以后  把面板主要部件安装完成的大致样子  先对表头做个测试，电压显示还是蛮准的，电流显示误差稍大，不过用来参考足够了  面板外面，在打磨得时候，不小心把脸给磨花了，加上了一片白塑料，看上去美观一些了  继续改进, 整理两个数码显示的接线   增加了挺漂亮的支脚    接好线以后,通电看看,结果发现短路了,手疾眼快,赶快断电 原来,电流表的负极不可以和电压表的负极共地,否则短路, 还好没有把电流表给烧掉了 看来只好给电流表单独制作一路独立的供电了 恰好,变压器上面有一组5.3V输出的独立绕组,可以考虑使用7805稳压电路,提供5V供电给电流表 在夹缝中，找到一块可用的空间，做了一个小电路板，可以合适放进去  找了几个元件，实现5V稳压输出  整流桥没经过测试，结果是个坏的，后来直接用一个二极管做个半波整流，小电流下，足够了，还可以少些压降  电路板背面  把板子装进去，一点都不碍事  这回通电看看  很不错，两个表都亮起来了  继续制作,这次的电源,需要一个3K欧姆左右的电位器,但手头只有10K的电位器，只能想办法凑一个出来，用了并联两个2.2K欧姆的小可调电位器。来比较准确的组成这个调压电位器，另外还串联一个220欧姆的小电位器，作为微调电压用途     另外还制作的电源输出的插头，原来的塑料插头，外皮塑料比较软，稍用力特别容易开，最后想办法搞了一个铁架子来固定插头，外包了几曾热缩管加强，非常结实    插头和插座接触比较紧，拔插的时候要按住电源机壳，后来灵机一动，不如给电源加一个把手 找了一个不锈钢条，猜猜这个不锈钢条以前用在哪里？    新买的攻丝的工具，这回也用一次，效果很不错哦  加上不锈钢把手，感觉不错，可以防止电位器被碰坏，还可以拉把手用力   开始制作电路板了，最后根据手头的元件，还是选了一个比较复杂一点的电路图，网上找到的， 电路板一次焊接调试成功 网上找的电路图（LT1083制作0~33V稳压电源电路图）去掉了恒流部分，因为找不到运放芯片  电路板完成，正面  有几个电阻，都是拼凑出来的，或串，或并，都是拆机的元件，恰好的阻值不好找啊  背面，焊接工艺一般，将就看  连接线路进行测试  一次点亮，幸福啊  电路板上有两个LED发光二极管，用来做稳压的  关灯看看，哈哈，两支猫眼   测试过程中，发现7V供电的新片，比较热，原因是当使用高电压档位的时候，很大的电压加在稳压芯片7807上面，造成功耗过大，考虑给7807芯片多增加一点散热片，由于空间限制，在电脑主板上找了一个北桥散热片，厚度刚好，就是有点宽了，要裁下一块 要增加的散热片  稳压芯片，移动到旁边，给散热片腾格地方  裁开了  打孔，进行安装试验  正式安装前，加上导热胶  安装以后的效果  厚度刚好不影响外壳  (责任编辑：admin) |
