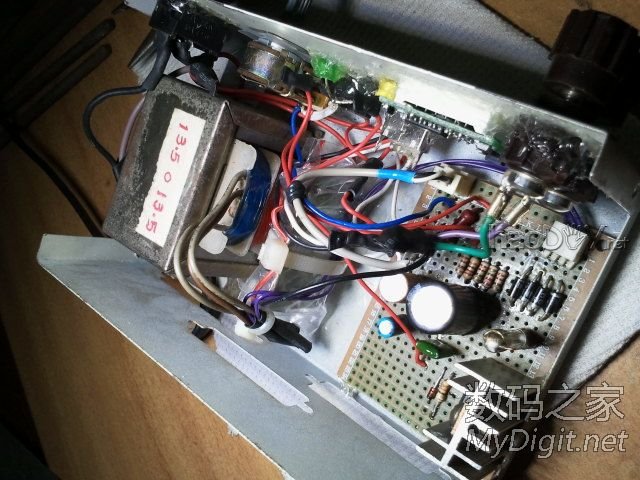

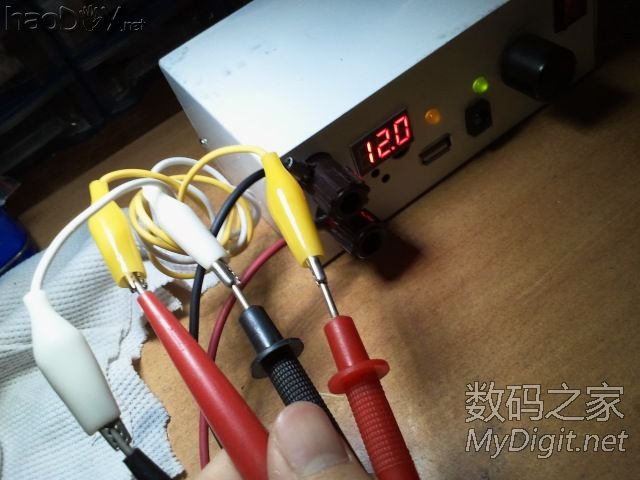

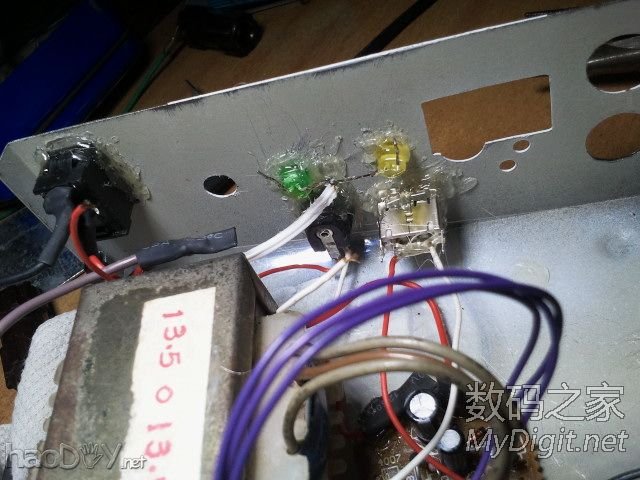

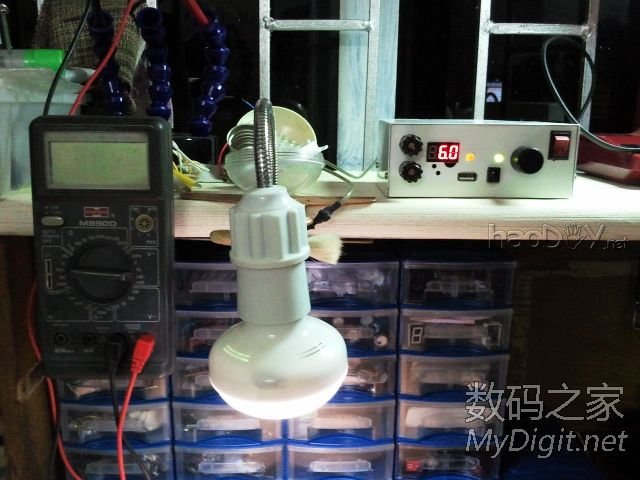

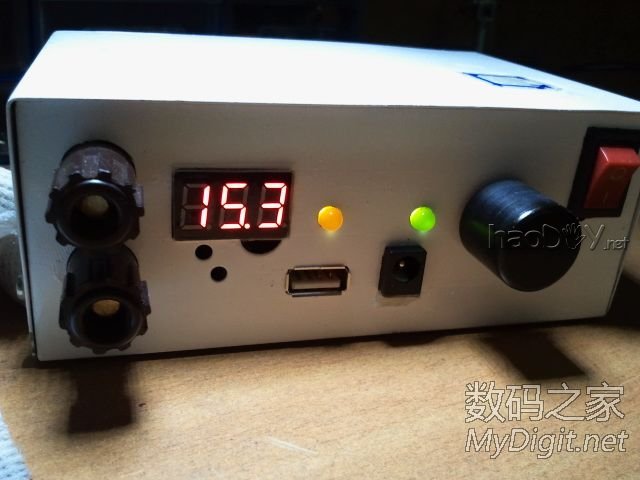

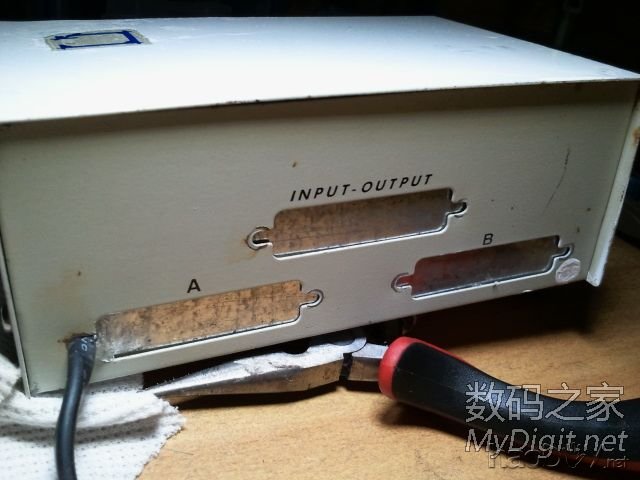

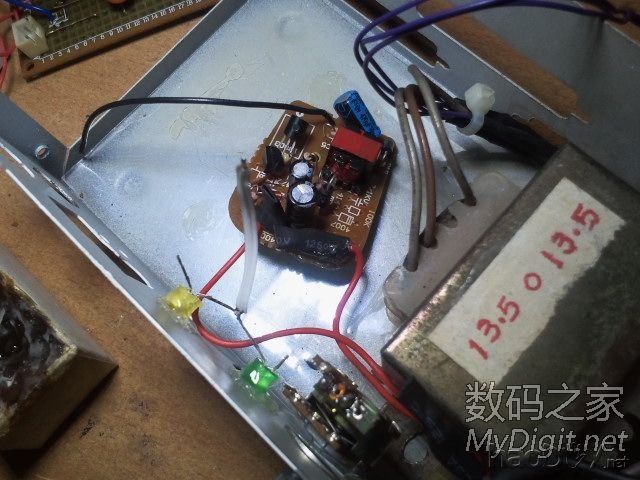

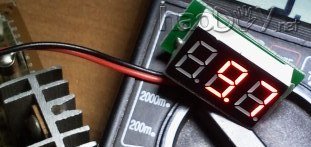

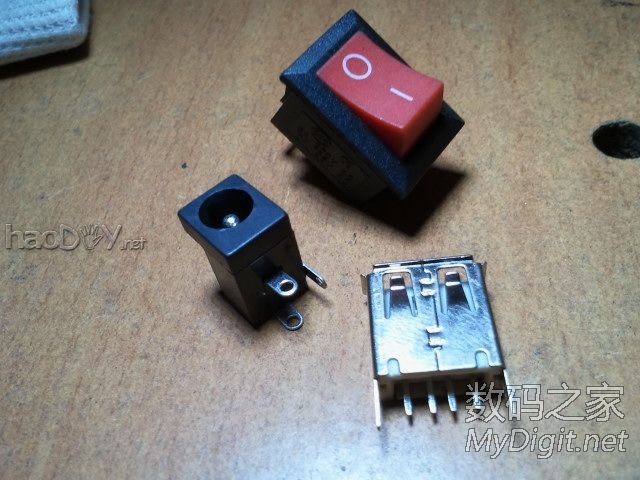

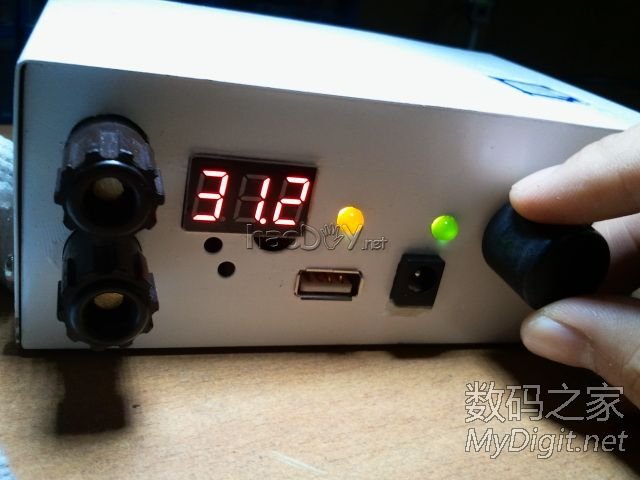

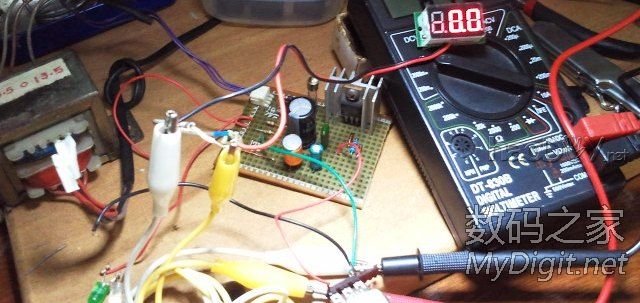

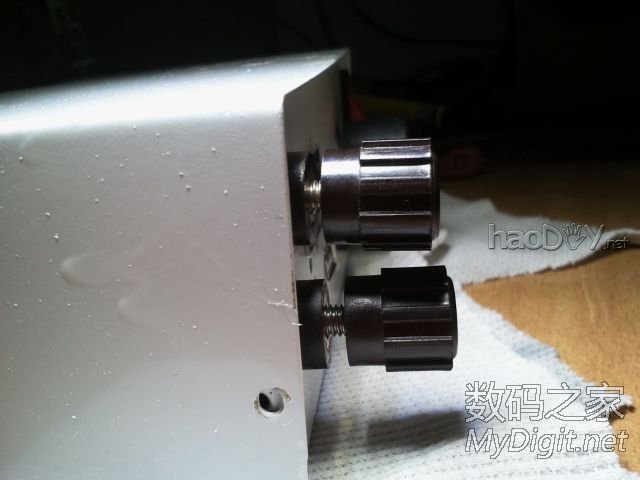

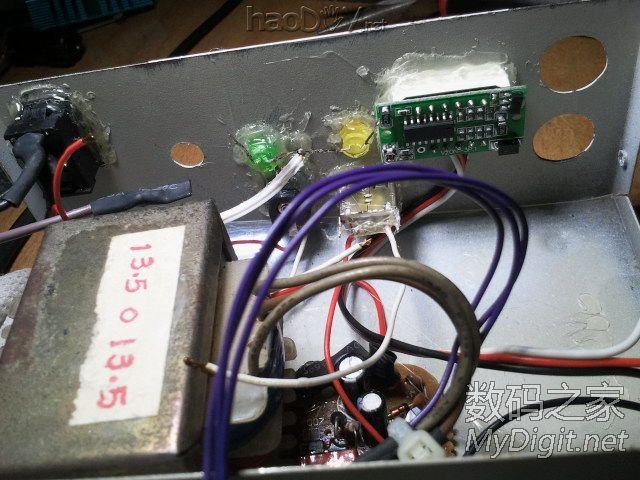

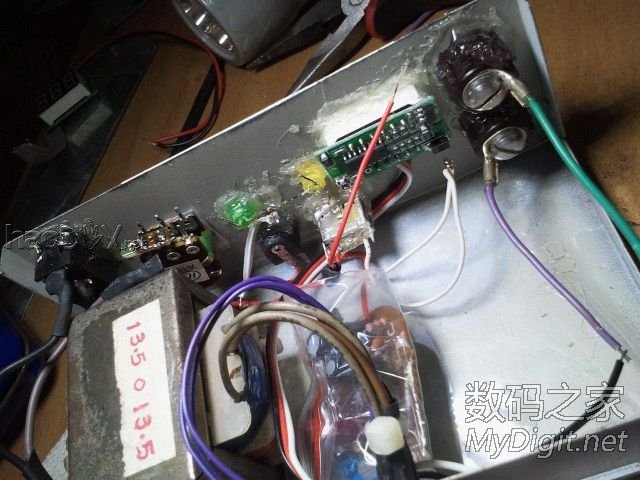

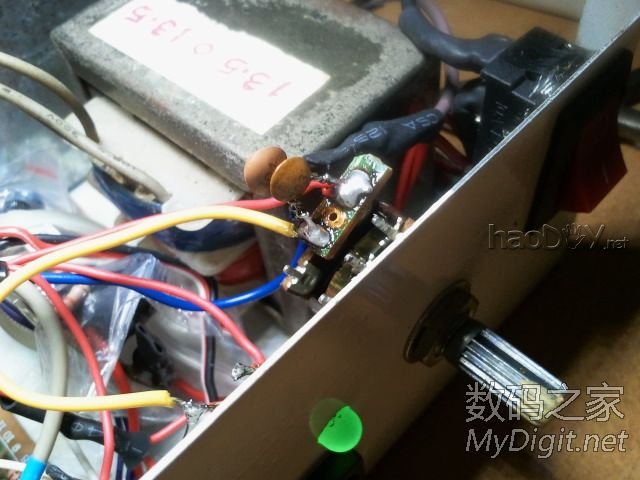

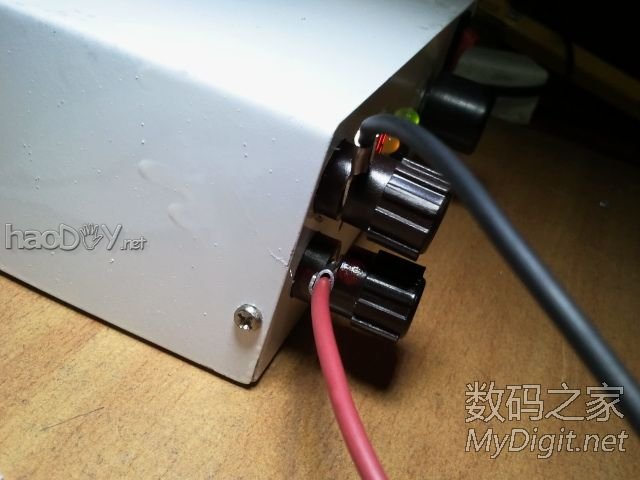

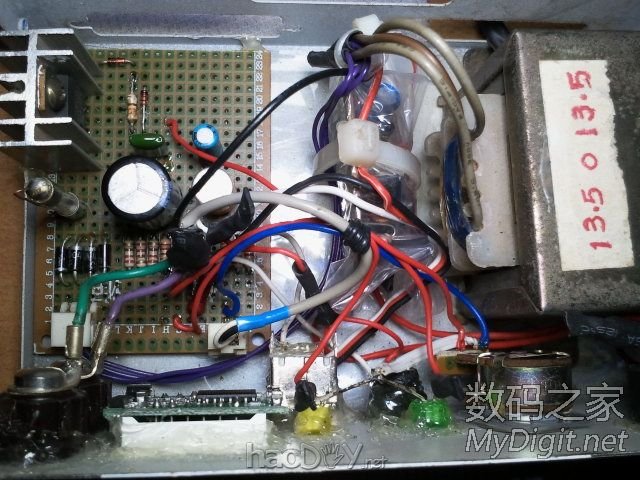

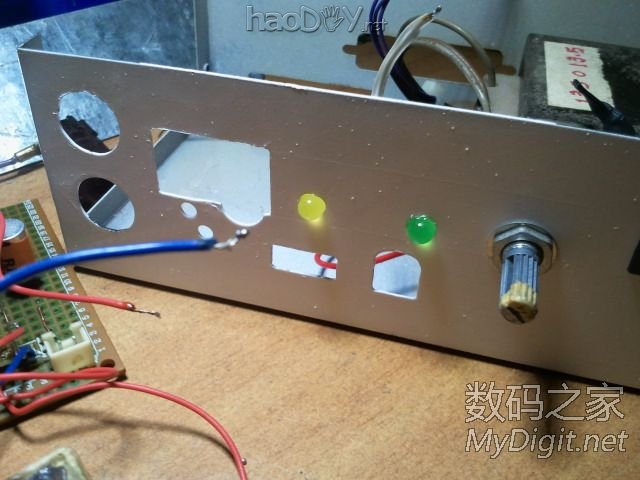

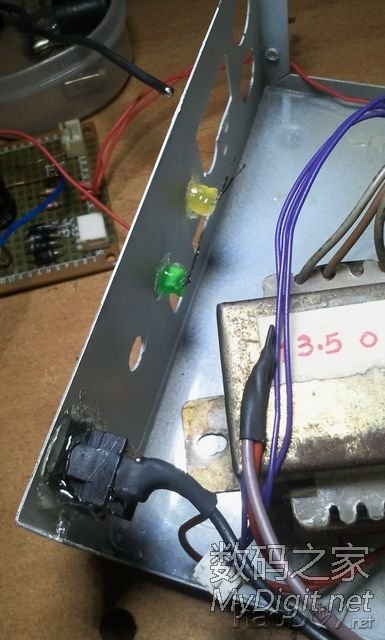

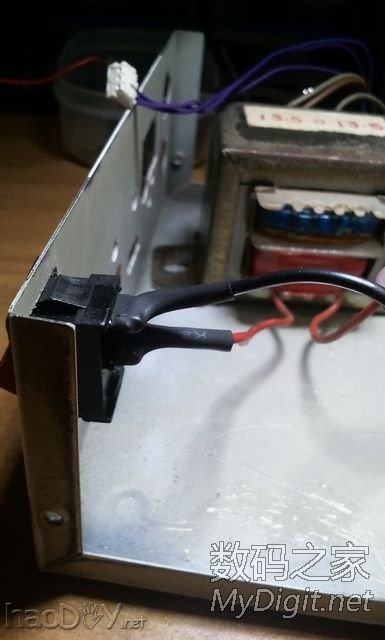

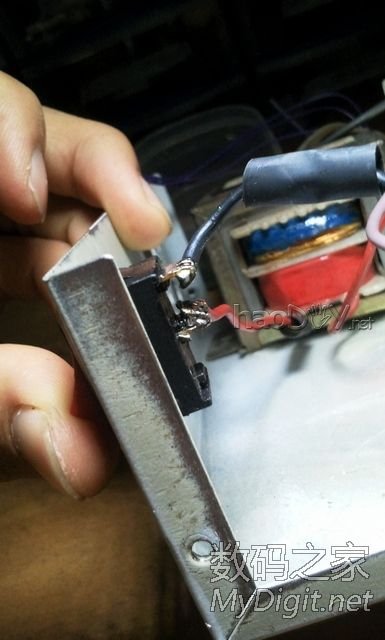

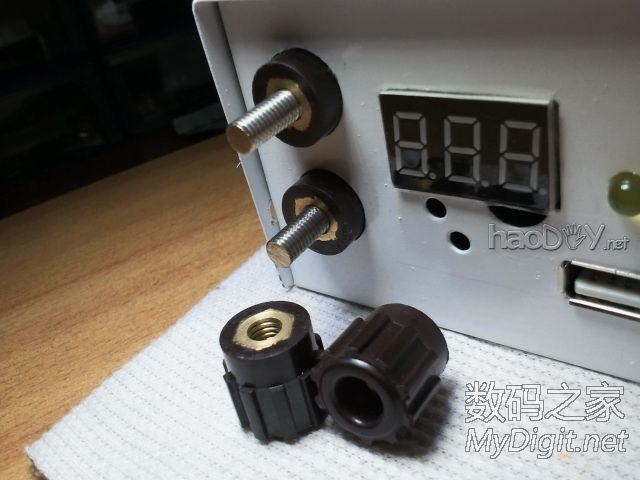

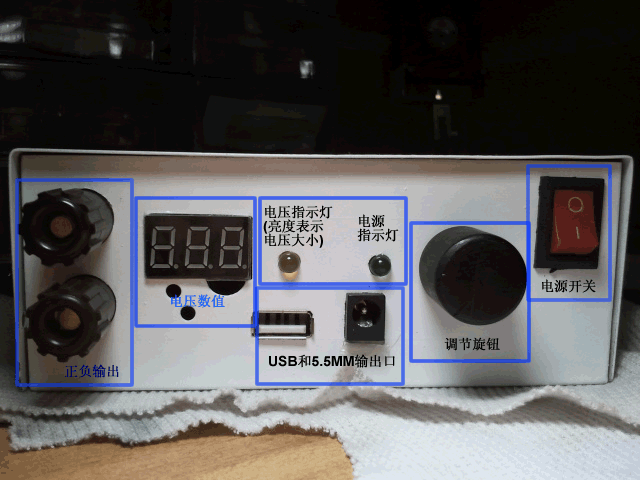

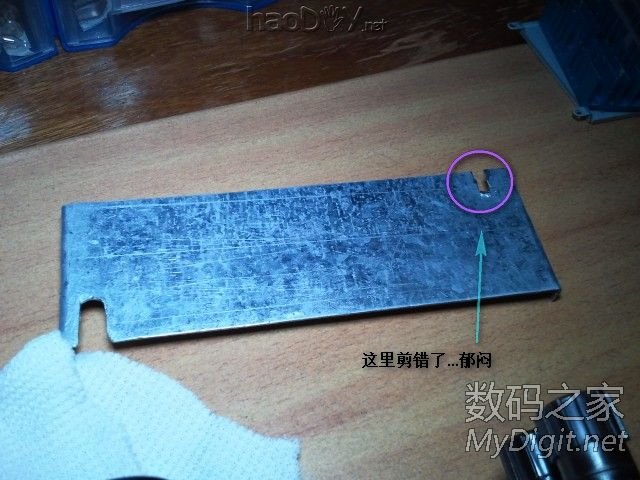

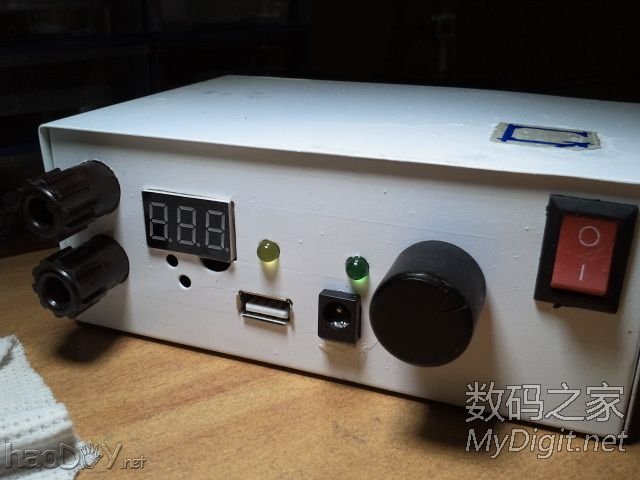

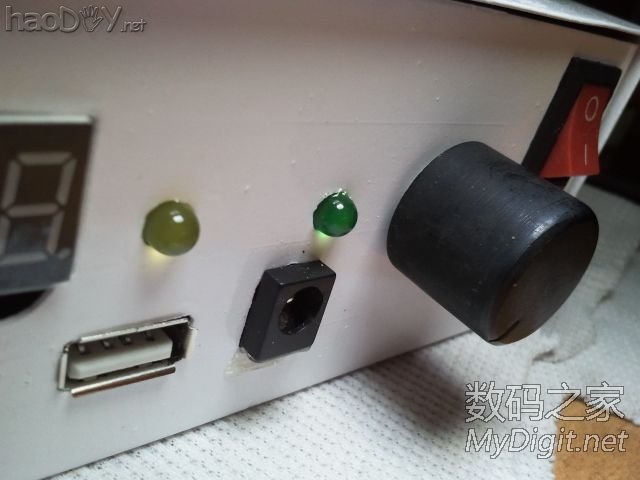

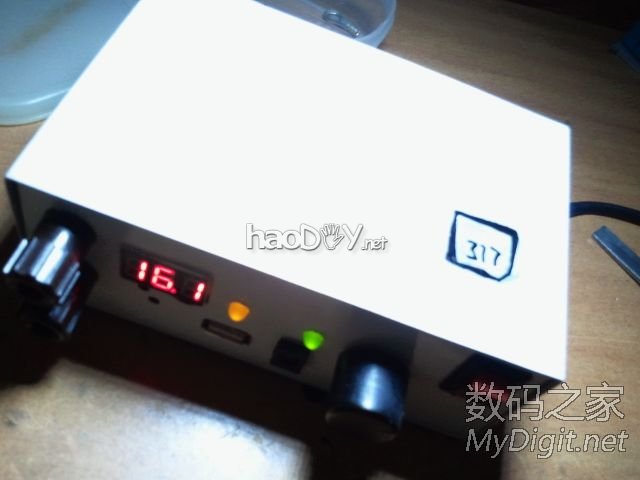

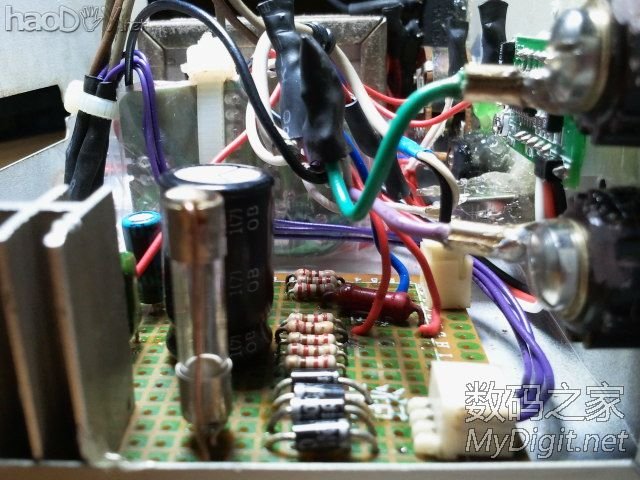

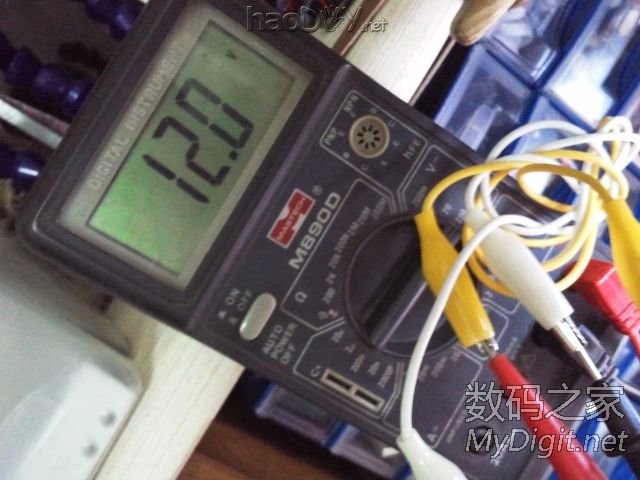

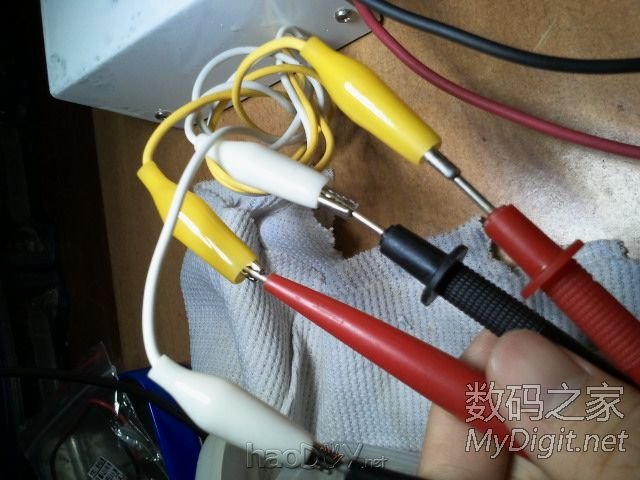

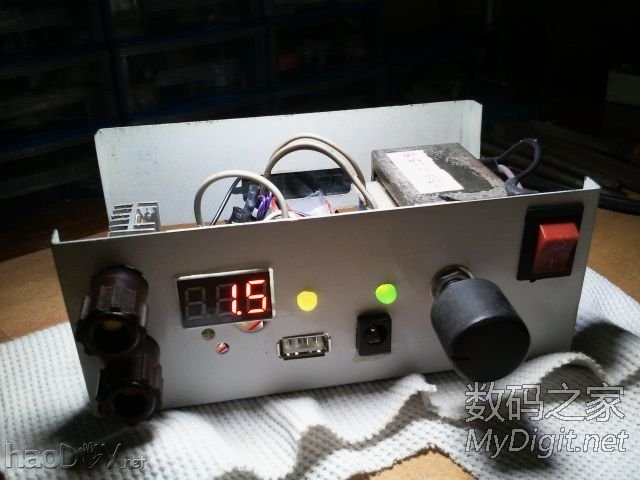

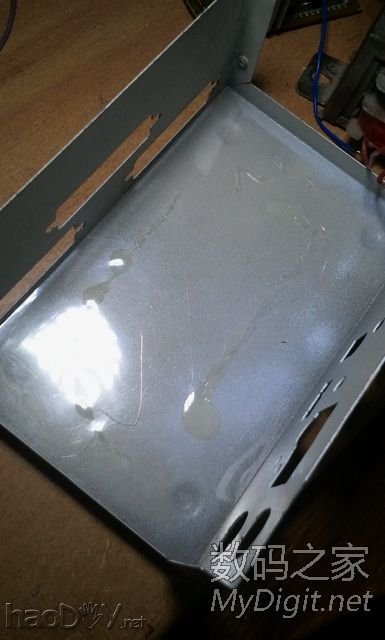

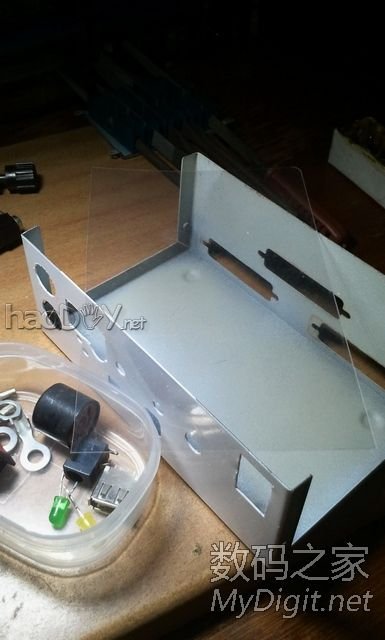

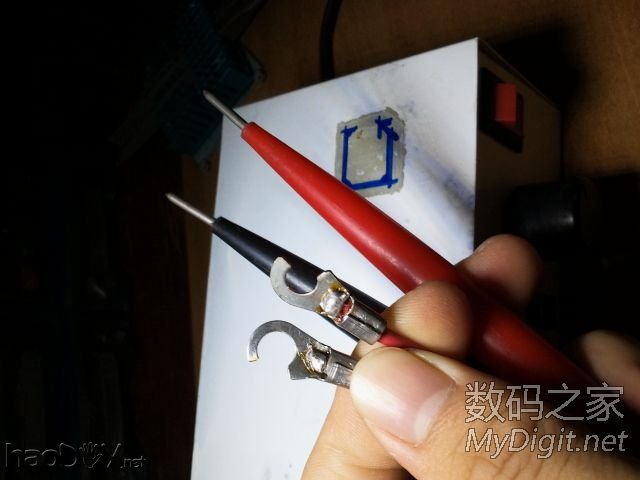

用来做什么等下告诉你~  开关和输出口.  数显电压表头,X宝买的  经测试,2线的数显表头完全是浪费钱. 还是3线的靠谱,不过3线需要另外供电  过塑用的胶片,用来放底壳绝缘.  热熔胶粘着  安装开关,弯曲接点,焊接导线.  套上热缩管...220V的不跟你开玩笑.  不好意思....手工问题,不见装上去只能用热熔胶固定了,装灯.  不过热熔胶也真的很好使.中间的模块是用于3线的数显表头供电.  每个洞都有用处的.  安装USB母口和5.5MM插座.以后东西直接做个接口就可以取电了.  安装淘X买的数显电压表头.  刚才讲到的绝缘螺帽做的东西.装上,用于正负输出. 可调电阻也装上,全部是热熔胶固定,  电位器并联2个小电容,消除调节时候的电压毛刺.  电路板装入,理好接线.  电路有保险丝,这次不怕折了.  引线预计有点短了. 用的是3线的变压器.  半成品,先测试一下.  面板介绍 数显表头下面的洞洞是壳子原本有的...  正负输出头特写.1  特写2,铜螺丝过长了,夹在虎钳锯了  局部特写3  壳子屁股的挡板....  尺寸是刚刚好的.  盖上盖头,成品完成.  工作中特写.  1.0--31.5V输出.   就是这么的用途    3线数显表头的精度跟2线比好十万九千里  盖头画个LOGO
完结篇
