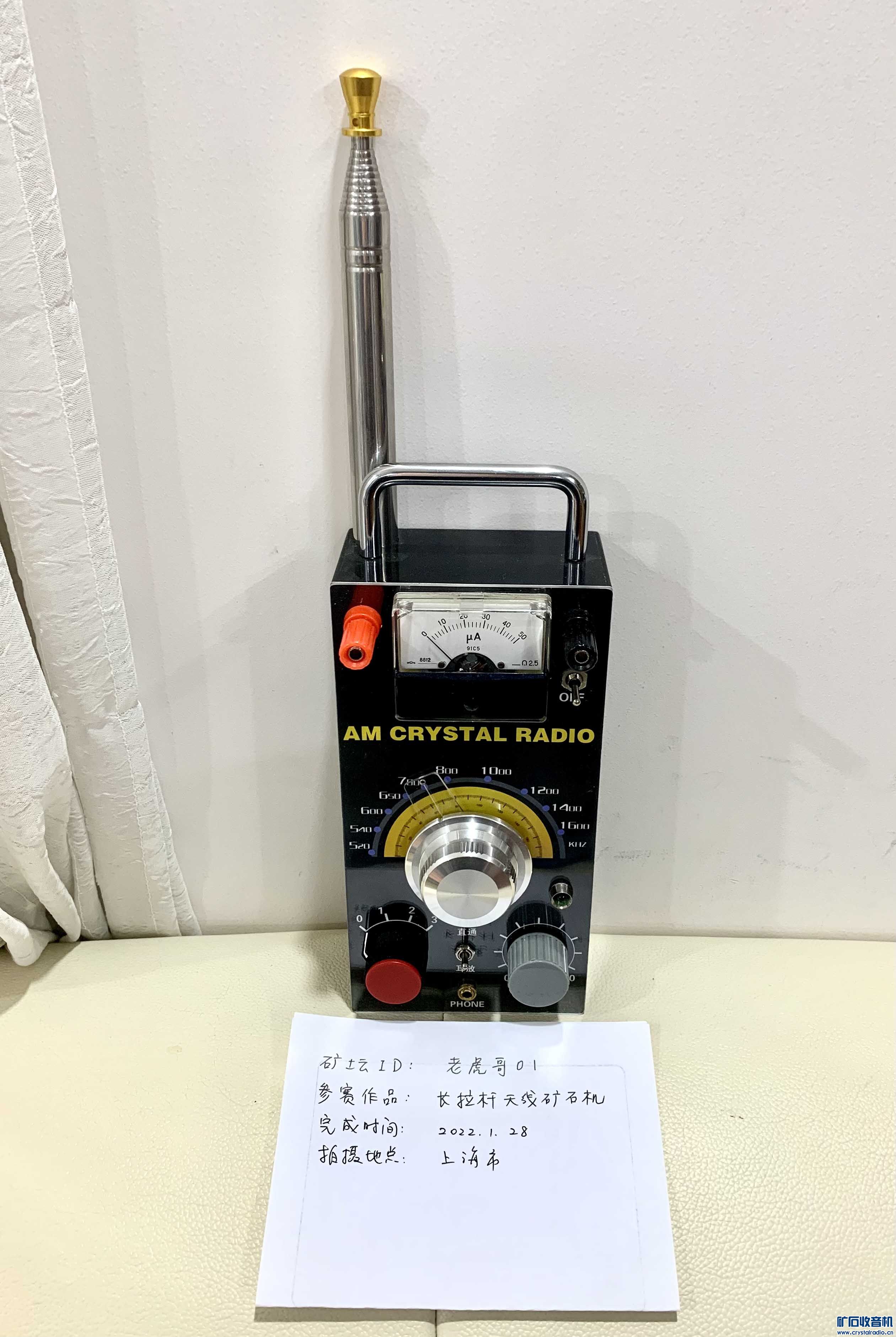

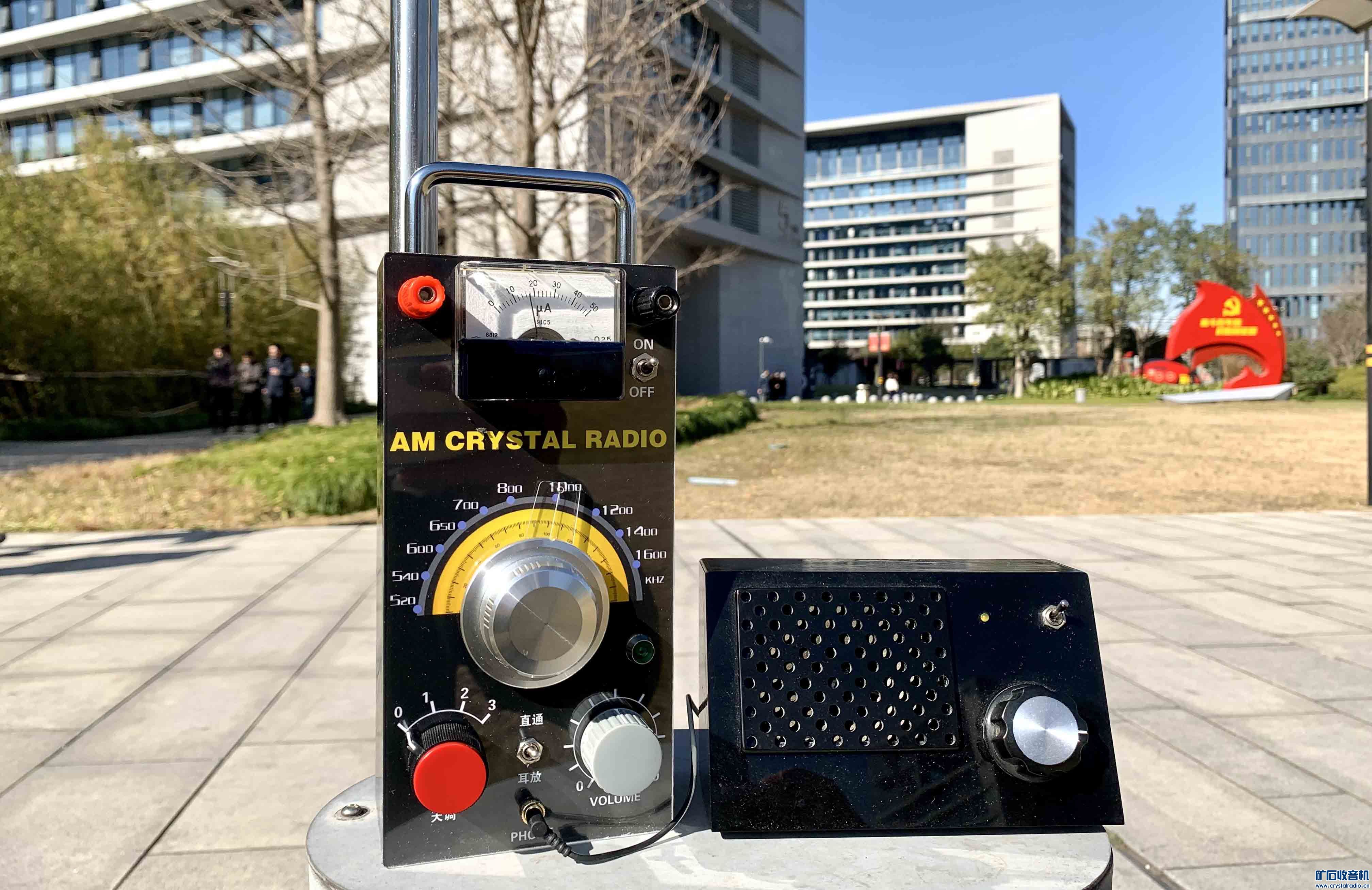

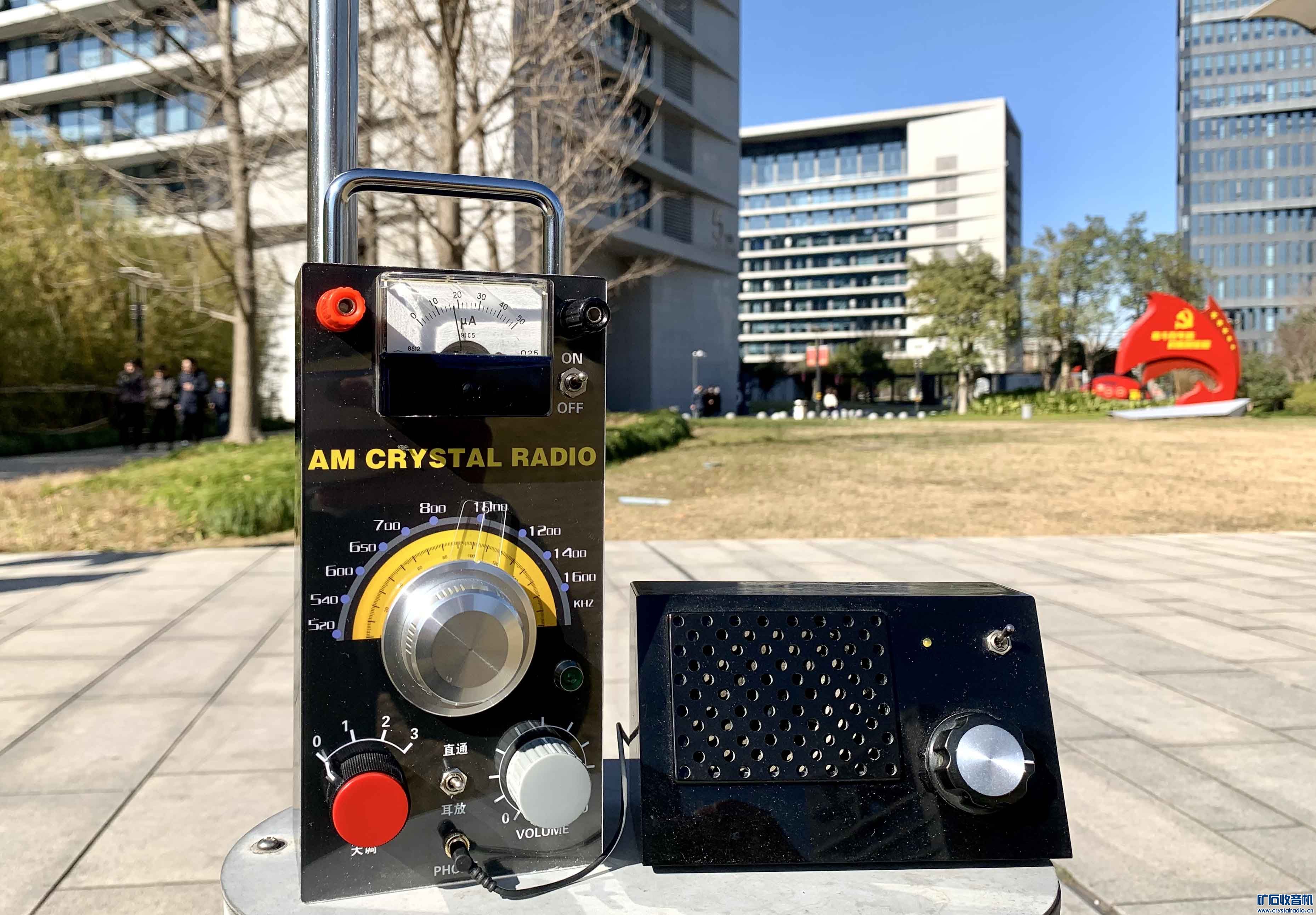

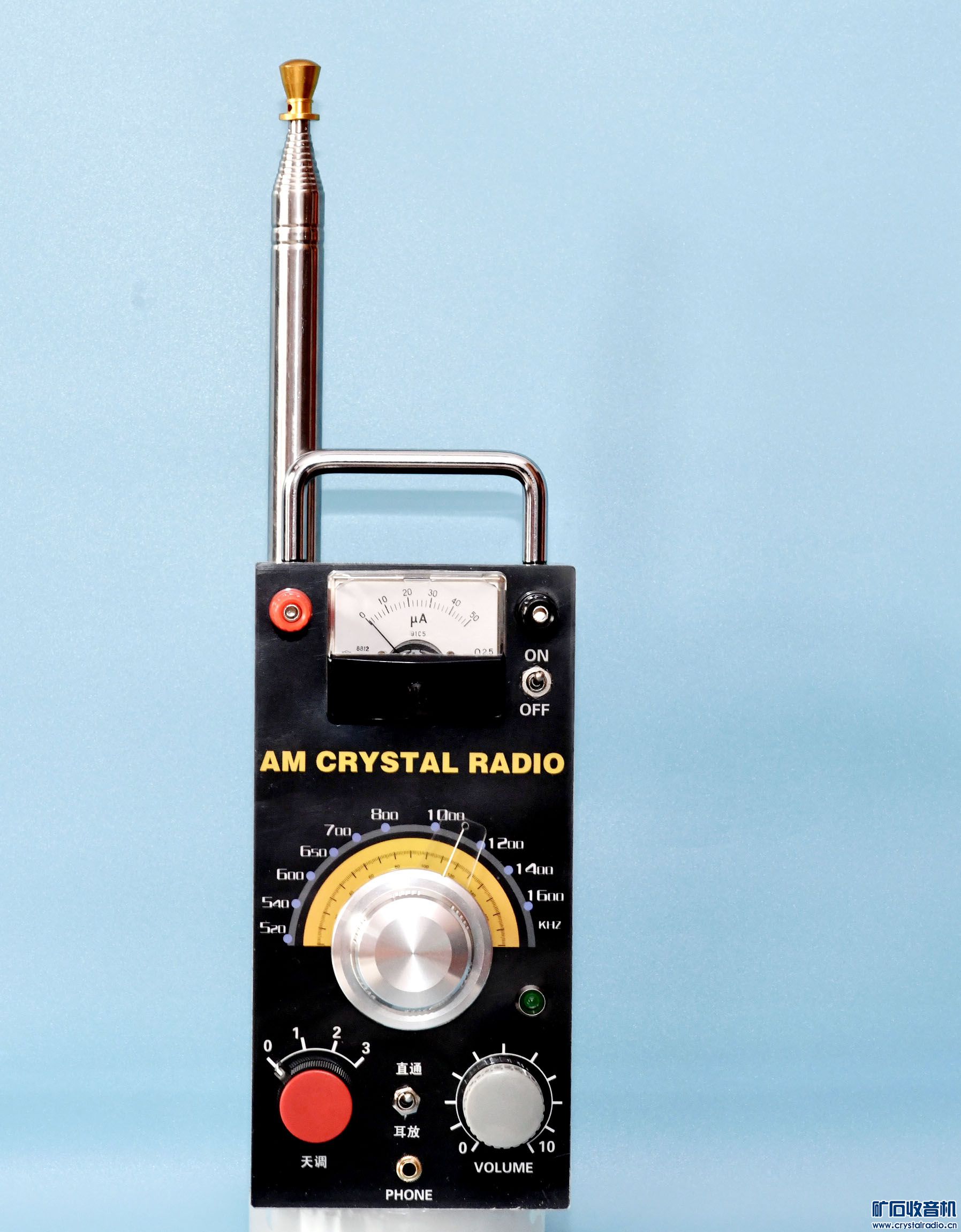

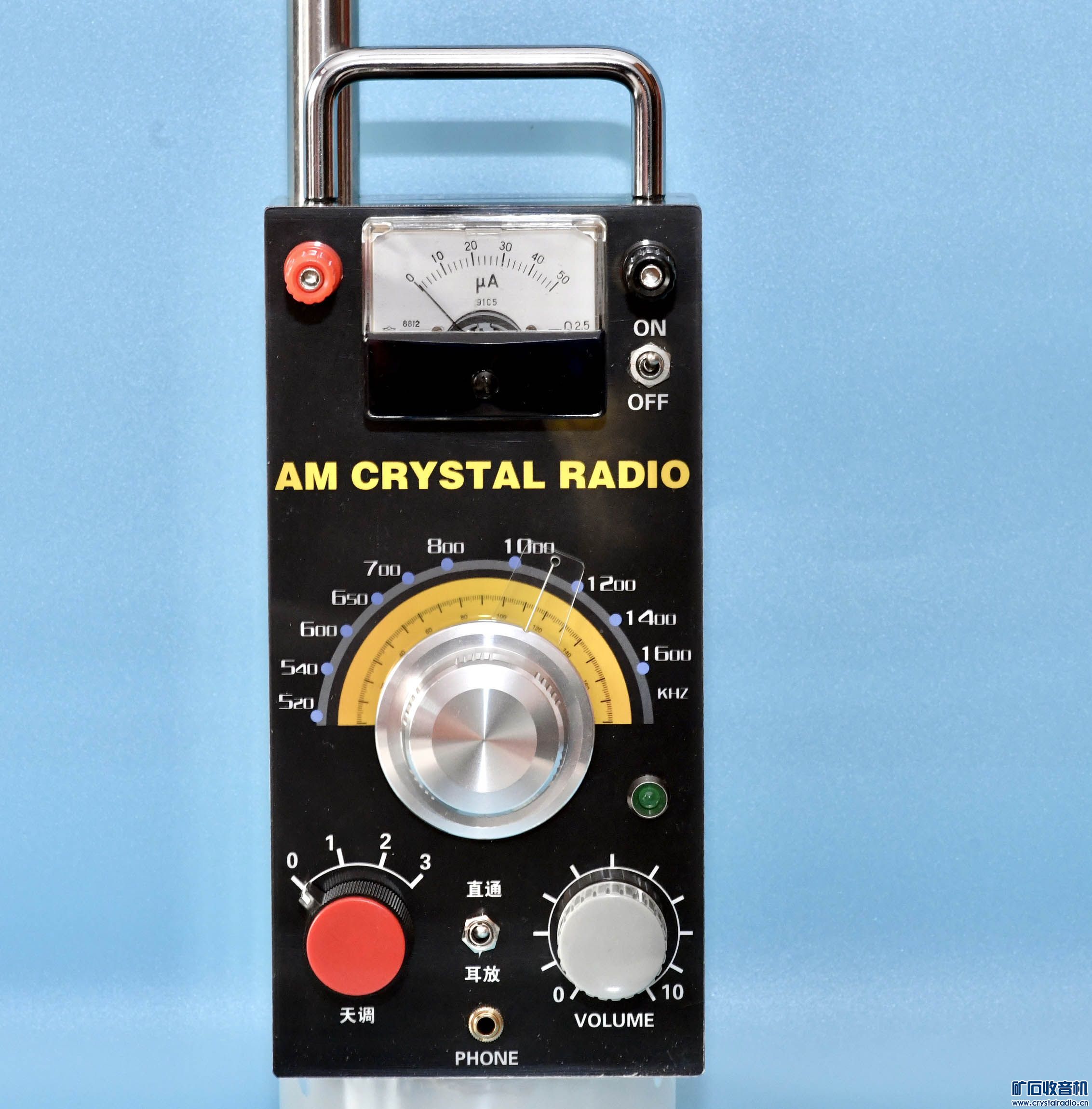

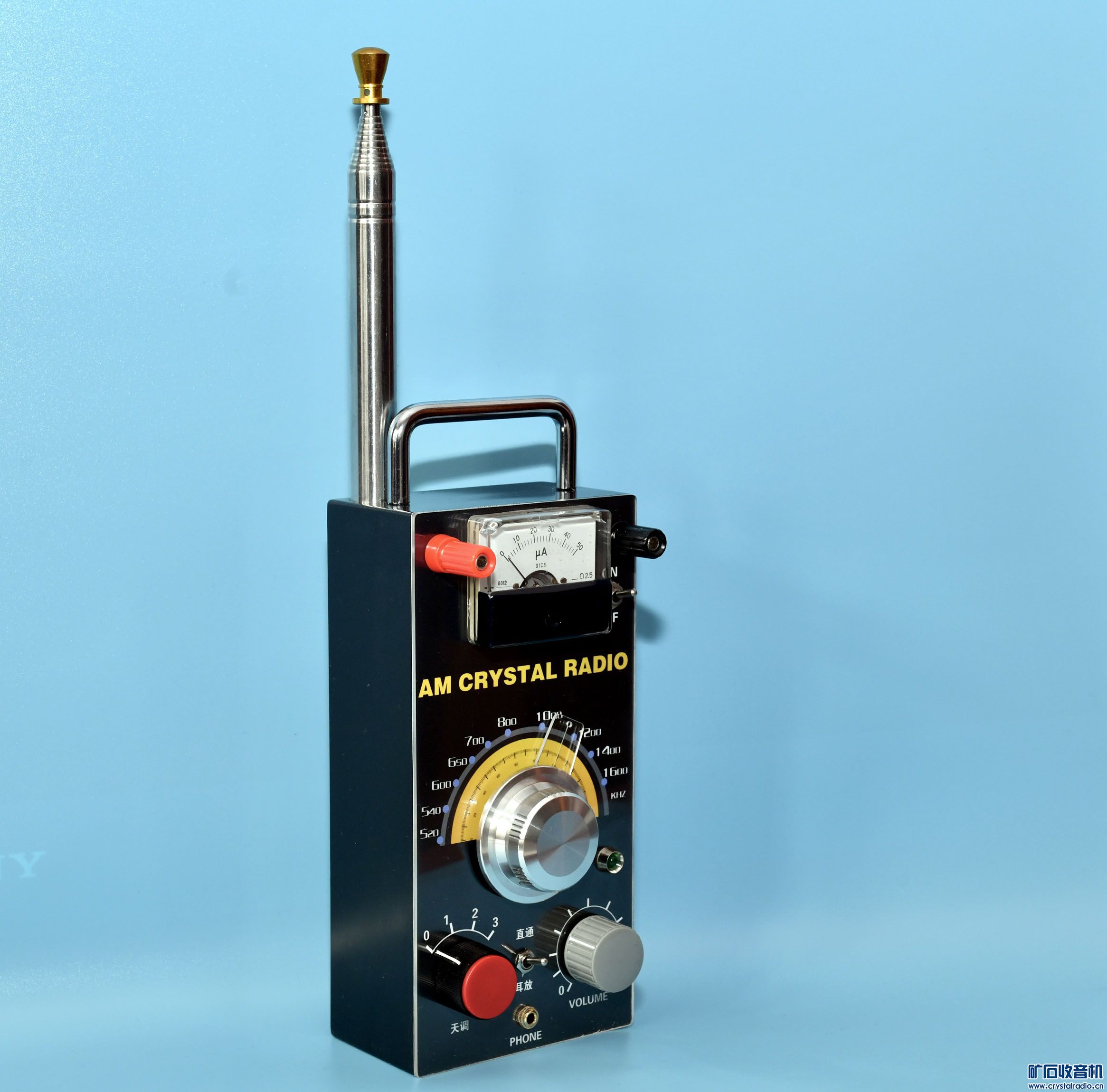

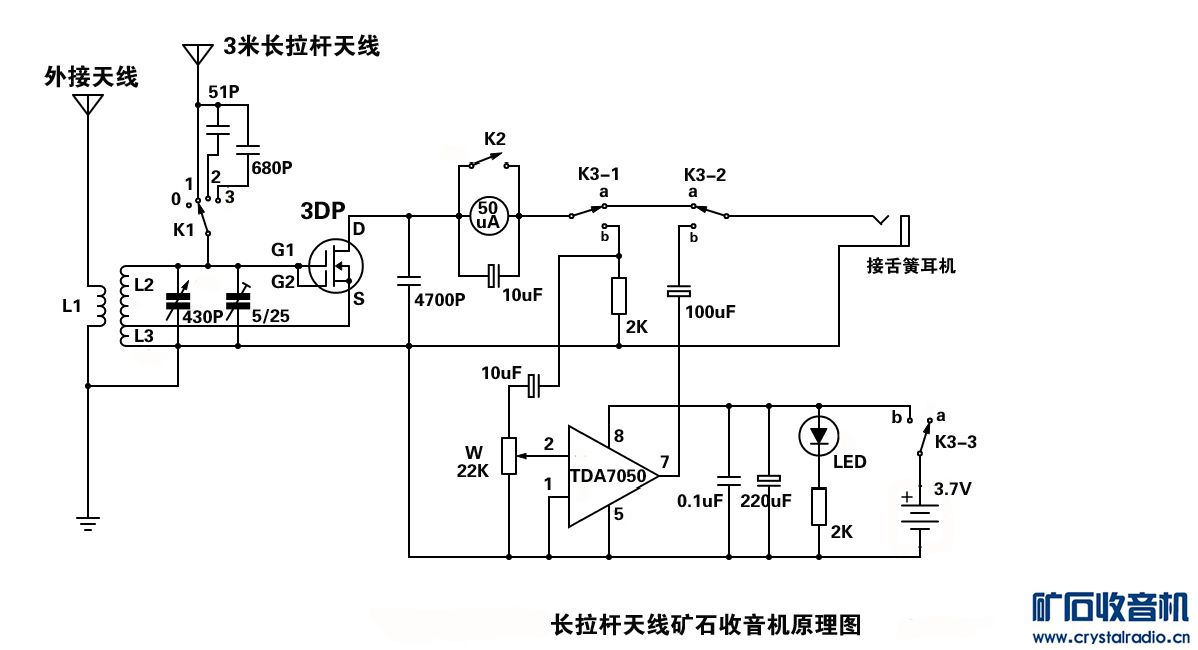

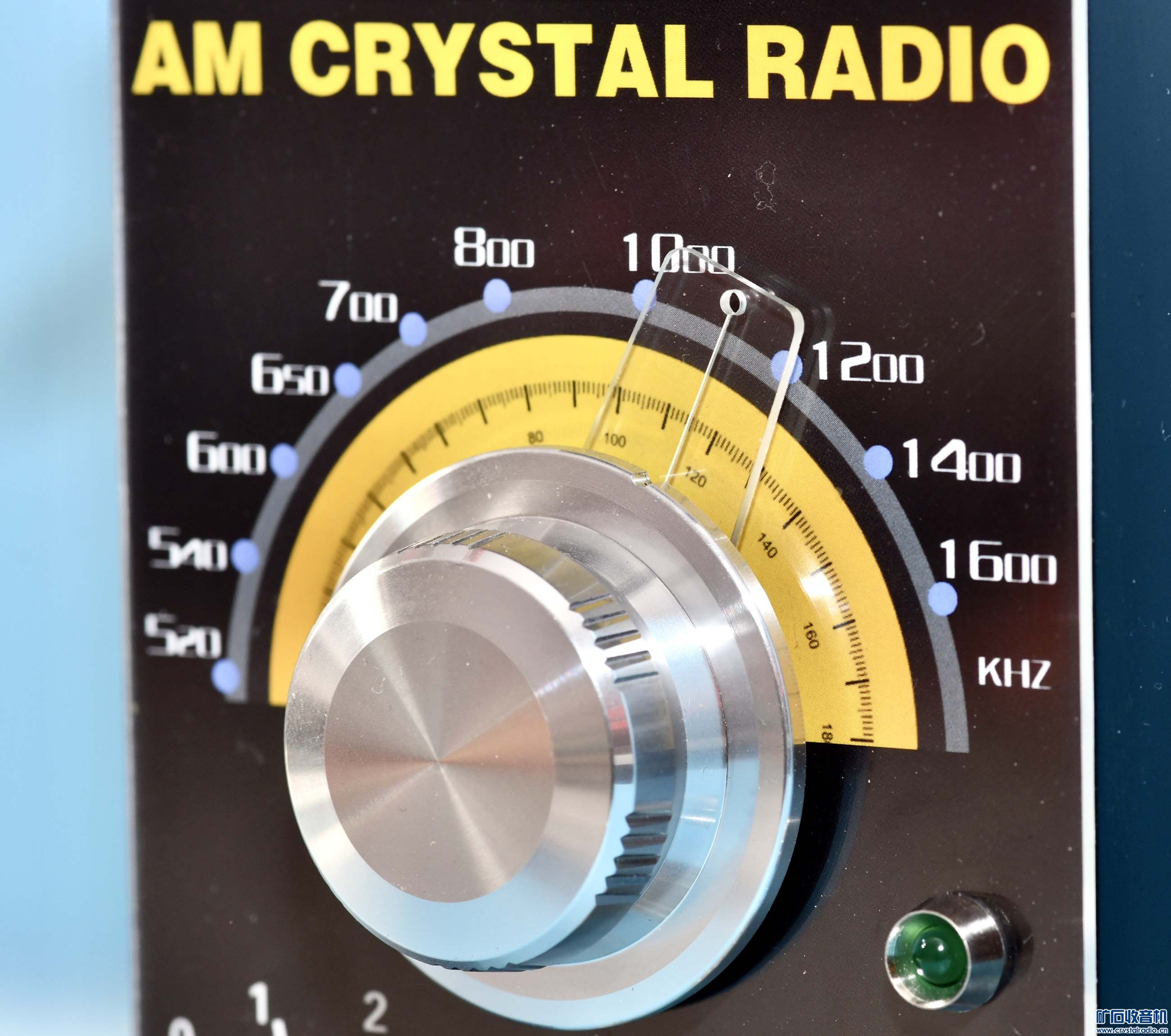

矿石收音机论坛每年一届的DlY比赛，是矿坛的盛事之一，每年吸引了许多爱好者参加。今年打算拿出拙作，以实际行动支持矿坛的活动。本次参加论坛比赛的作品是一部带长拉杆天线的矿石收音机。众所周知，普通的矿石收音机接收电台信号，需要良好的天线与地线，天线架的越高，天线的长度越长，接收到的信号就越强，收到的电台数量就越多。显然，这种天地线系统只适合在固定的场合使用。人们为了将矿石收音机像普通收音机那样随身携带，甚至带到森林里山谷里使用，临时架设天地线显然是不切实际的。许多矿石机爱好者通过交流实践，使用价廉物美的长达3米的导游旗杆作为手持式矿石机的天线，取得了良好的接收效果，也可以做到像普通收音机一样，可以移动接收，把矿机的实用性又提高了一步。 本机电原理图见图，使用经典的3DQ（3DP）矿石机线路，为提高矿机的接收灵敏度，长拉杆天线的接入位置选择直接连接到场效应晶体管的栅极，并且通过选择开关K1可以选择不同的耦合电容，以达到最佳耦合效果。矿机顶上的金属提手，实际上与矿机的接地端相连，使用时用手搭在这个金属提手上，将人体与大地连通，权当地线，进一步提高了接收效果。为方便在室内使用矿机，设计了传统的耦合线圈L1，连接高效的固定场合的室外天线与地线，此时，K1选择开关应处于0的位置。为提高矿机室外使用时的音量（当然，室内使用时也可），加入了简单高效的低频放大器，可以有效的提高耳机中的音量，通过电位器W可以控制音量。开关K3可以选择使用与不使用低频放大器，开关位置在a状态，则整机就是一部纯矿机。 整机制作完成后，曾两次带到室外使用测试，均取得了较好的使用效果。在一个距中波发射台直线距离7.5公里的一个古镇，把天线全部拉出，有一个电台的的电流指示可达10uA，舌簧耳机音量相当大。在转移到距离中波发射台12公里的地方，最大电流也达到可观的2uA左右，实用性非常强！            附室外收听的视频片段 https://v.youku.com/v_show/id_XNTgzNjI0NDkxNg==.html?firsttime=0 (责任编辑：admin) |
