天地线接线柱终于搞定了。

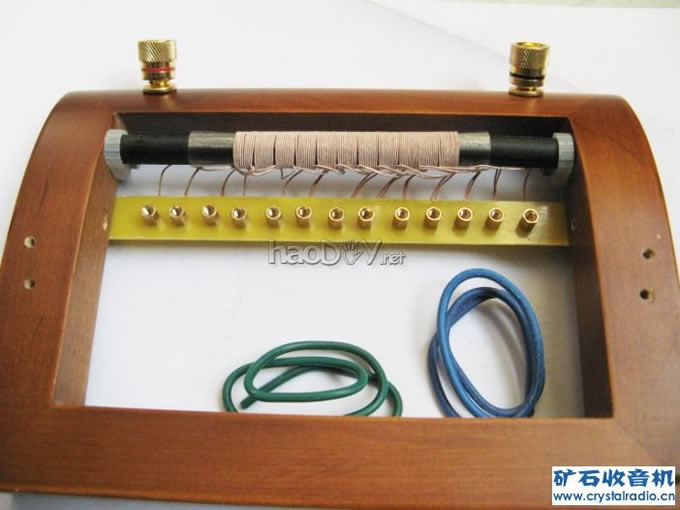

先看一张整体的正面图，红色铜螺丝是天线，黑色铜螺丝是地线。
现场直播：双回路矿石收音机制作全过程

再来一张正面的图。

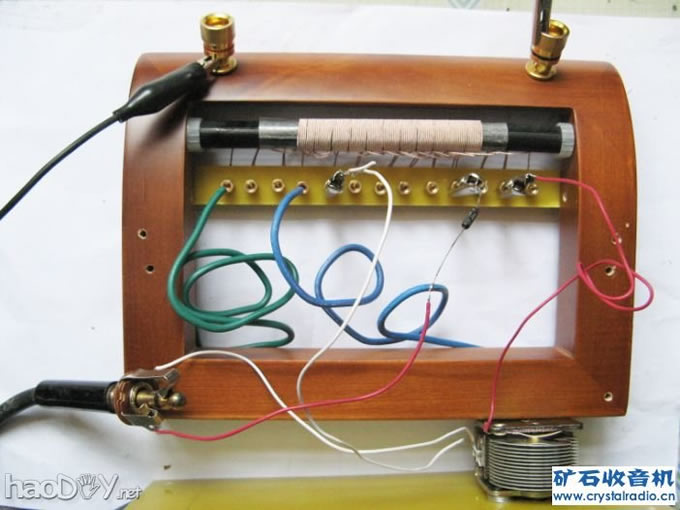

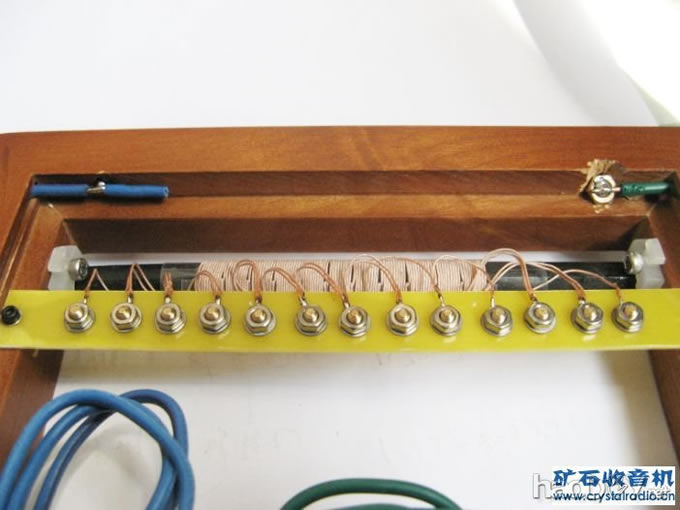

翻过来看看背面，绿色的是天线接线柱背面，蓝色的是地线接线柱背面。
因为右边绿色的那边打洞的时候歪了一点点，必须加螺丝固定，左边的蓝色的地线打得刚刚好，拧在木头框架上非常非常紧，就不用加螺帽了，直接焊接。
现场直播：双回路矿石收音机制作全过程

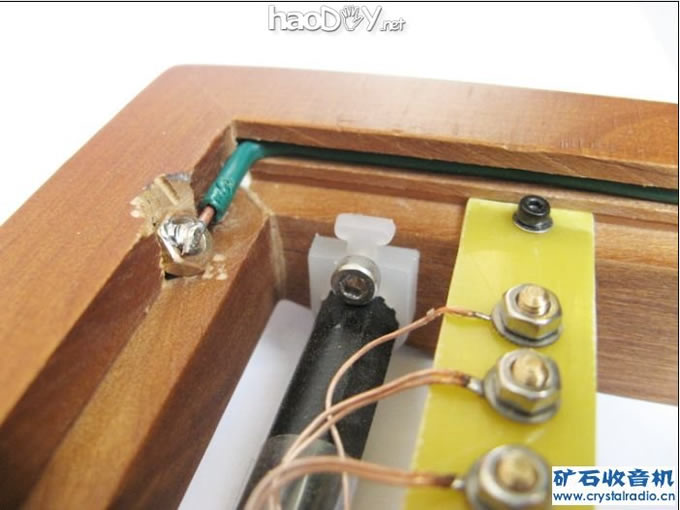

看看天线接线柱的背面局部图，相框框架边缘的凹槽正好可以卡进粗铜线，把粗铜线嵌进去既美观又节约了空间。
现场直播：双回路矿石收音机制作全过程

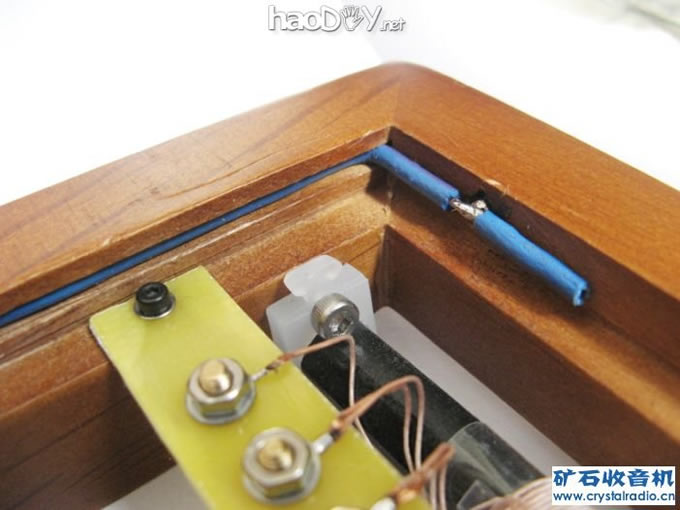

地线接线柱的背面局部图，同样将粗铜线嵌进凹槽。
现场直播：双回路矿石收音机制作全过程

天地线接线柱接好后，今天是星期二，下午电台很少，再测试看看。
能收到台，但声音偏小。

这会儿至少可以收到四个台，可能是：
6.南京体育广播       AM801
7.南京经济台          AM900
8.南京新闻台          AM1008
9.南京城市管理广播    AM1170

[ 本帖最后由一草亭于 2011-4-5 16:08 编辑 ]


楼主| 发表于 2011-4-7 21:32:06 | 只看该作者

面板打孔真的很费力气，电转声音大，老婆不高兴。
现场直播：双回路矿石收音机制作全过程

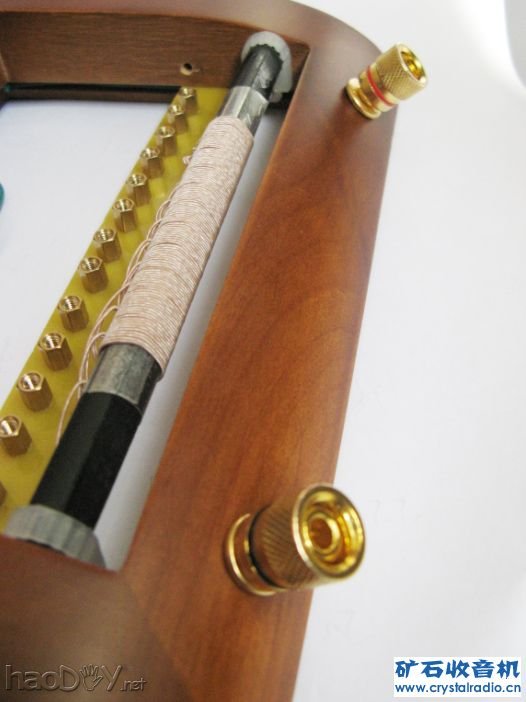

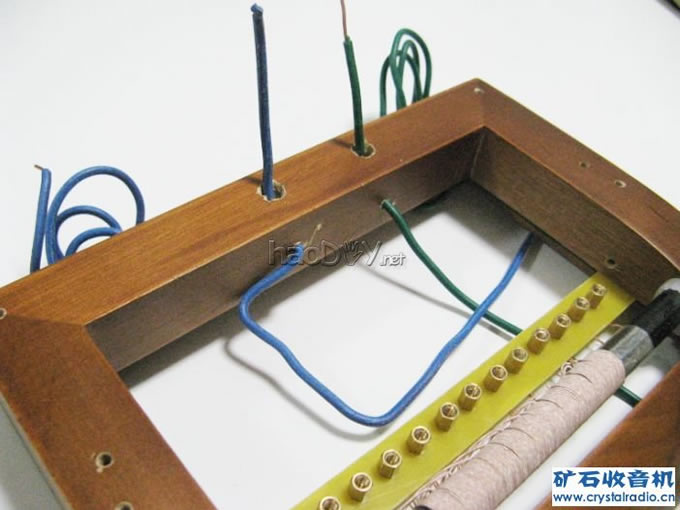

框架上的这个孔（拐弯的通道）难度超级高！！！仔细看就看出来了。
现场直播：双回路矿石收音机制作全过程

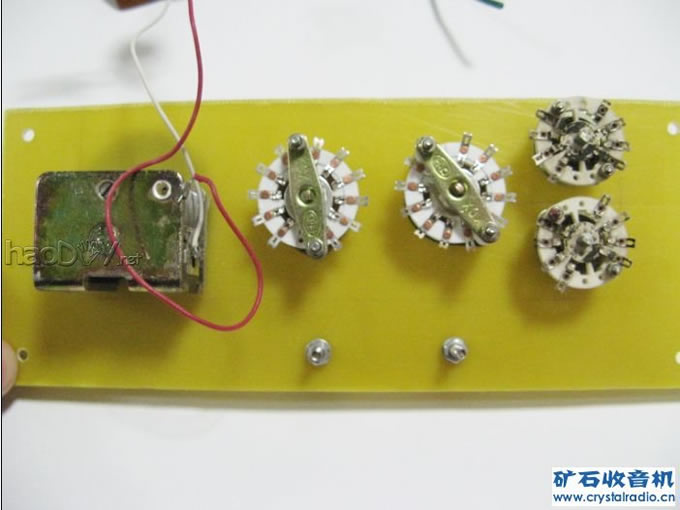

面板反面，元件位置图。这时候元件还没有拧紧固定。
现场直播：双回路矿石收音机制作全过程

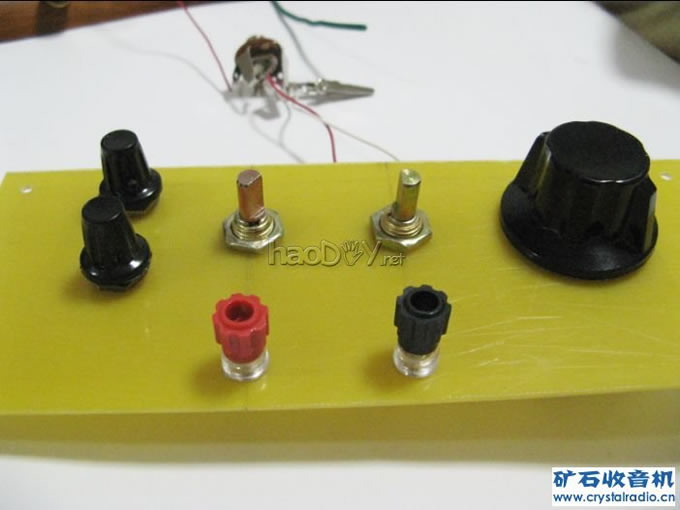

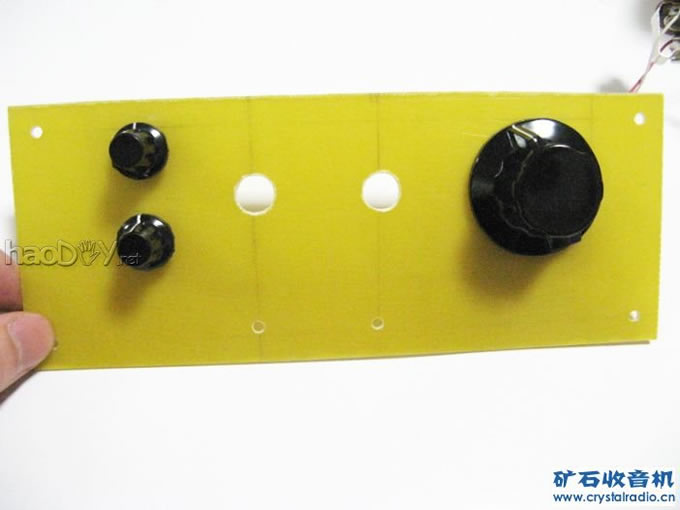

面板正面，元件位置图。
现场直播：双回路矿石收音机制作全过程

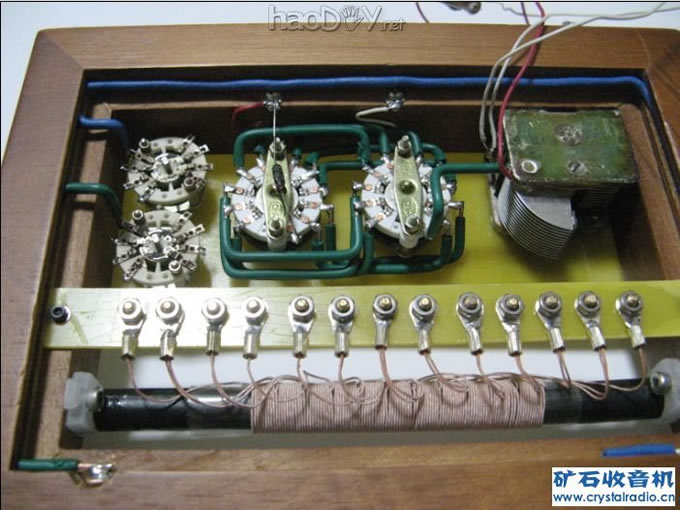

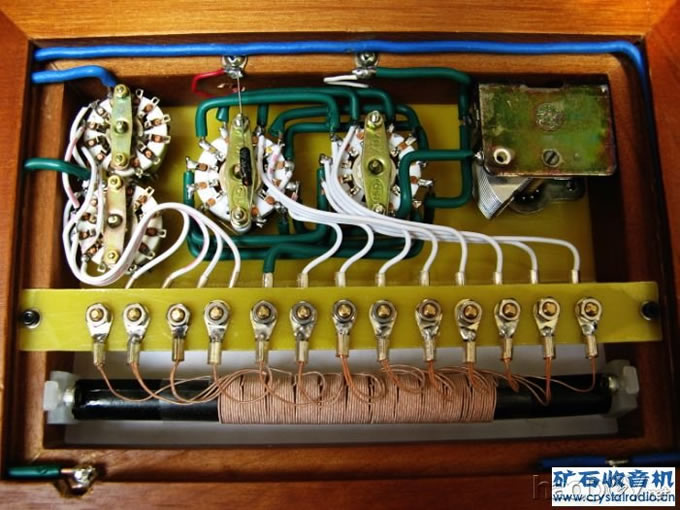

内部元件基本固定了，正在焊接。
波段开关很多，连线还是很繁琐的。
现场直播：双回路矿石收音机制作全过程

终于初步完工了，就像楼房封顶，基本固定了所有固定元件，可以听广播了。可是声音不大（最大电流2~4微安左右），收的台还挺多。

确定的能收到的台有：
AM 702 江苏新闻台
AM 900 南京经济台
AM 1008 南京新闻台
AM 1053 江苏文艺台
AM 1206 江苏财经台

不知道南京的中波发射塔在哪里，真想将矿机拿到发射塔下面去，感受一下信号强到震耳是什么效果？电流表爆表示什么感觉？

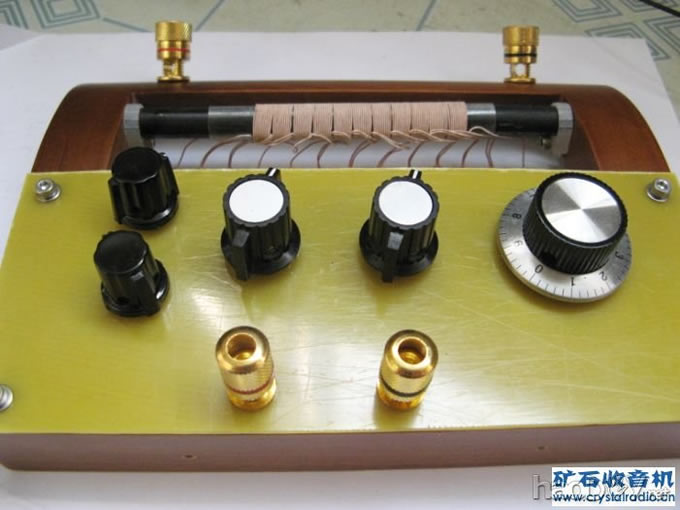

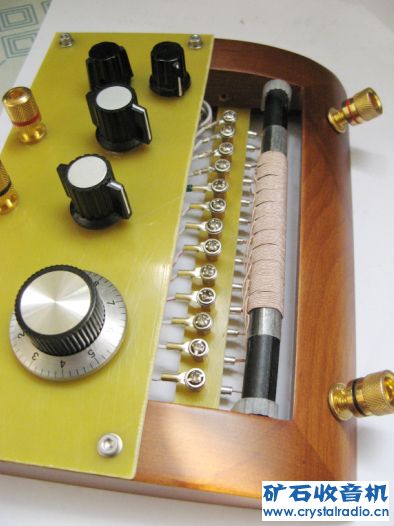

安装完成正面，就差做在面板上为各个按钮写字做标签了。
现场直播：双回路矿石收音机制作全过程

再来一张正面的

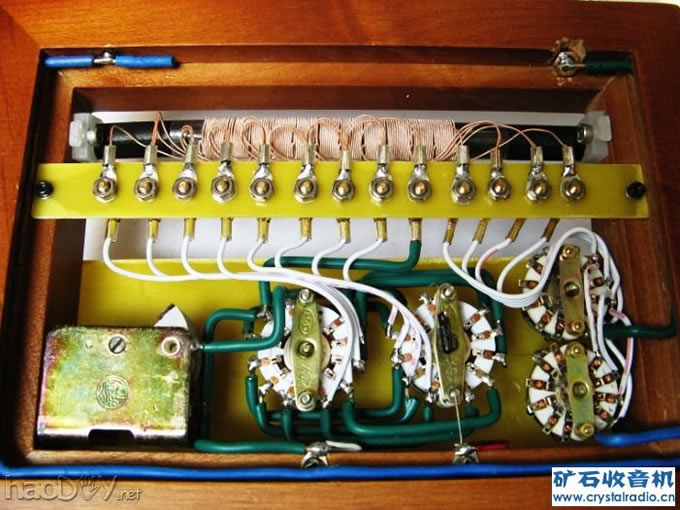

背面的一张

背面再来一张
