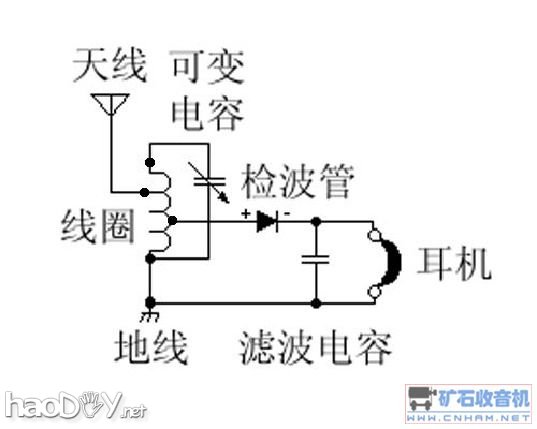

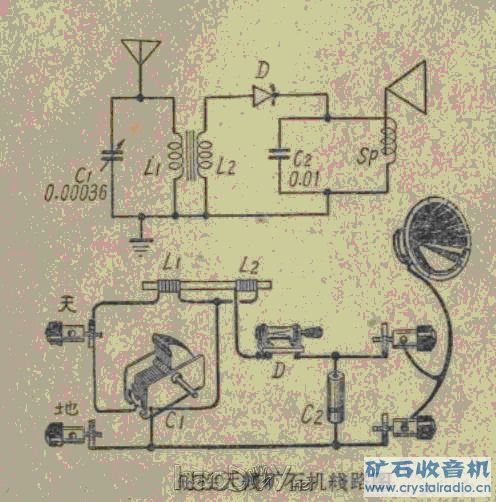

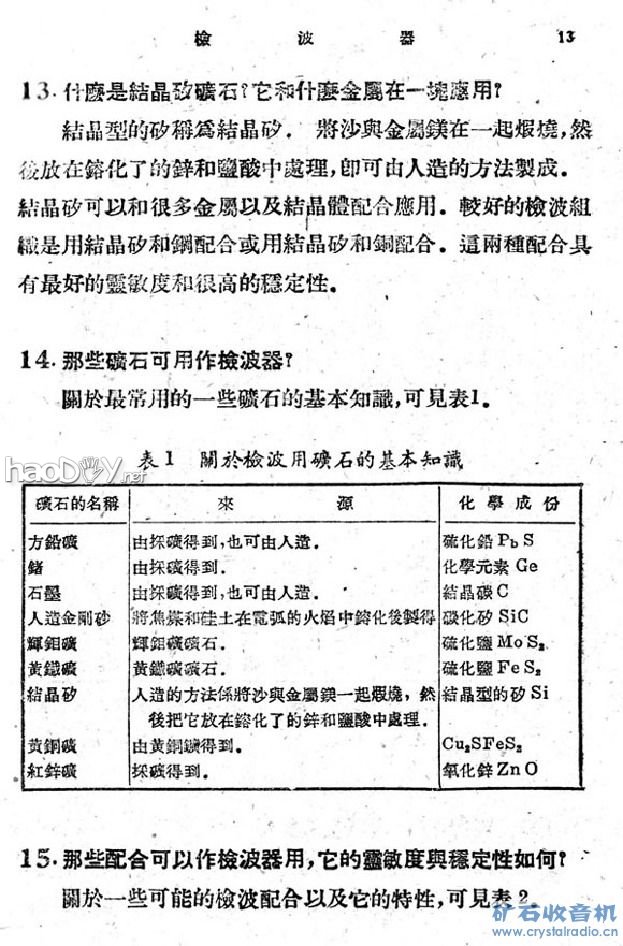

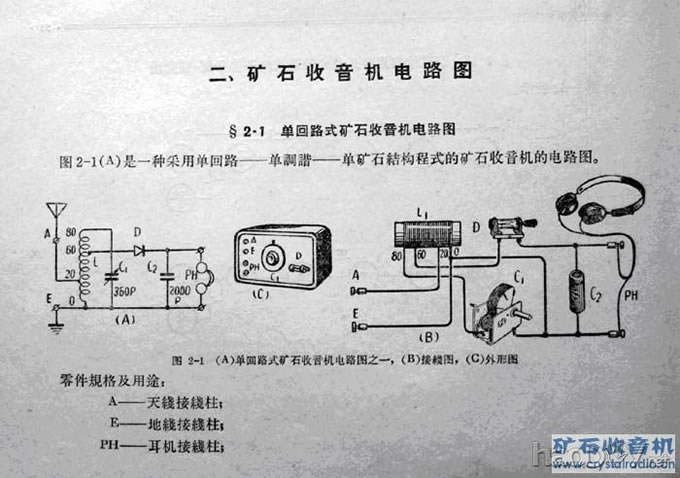

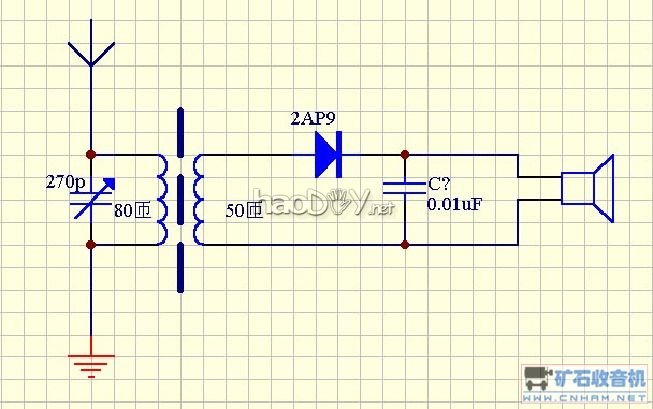

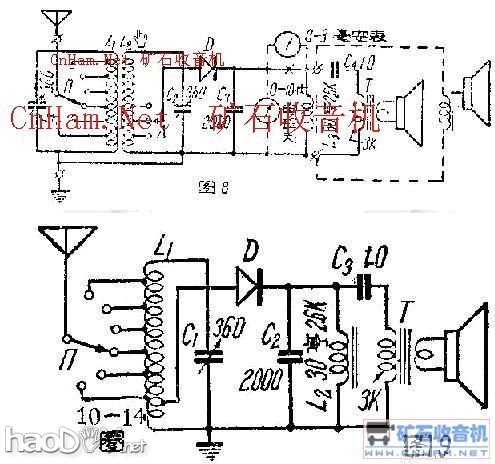

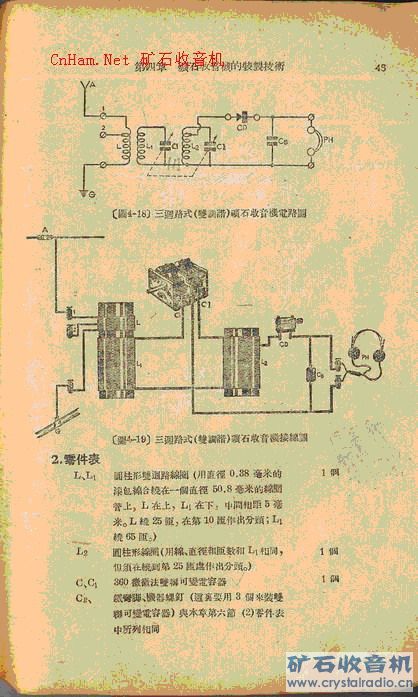

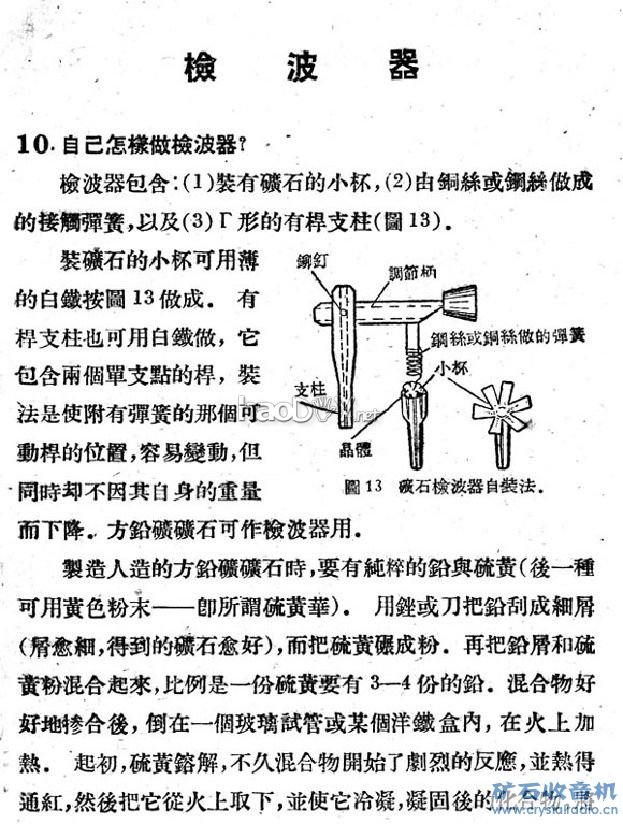

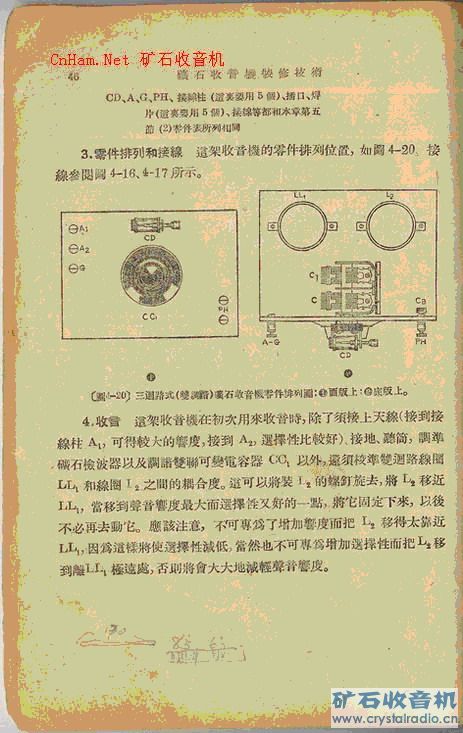

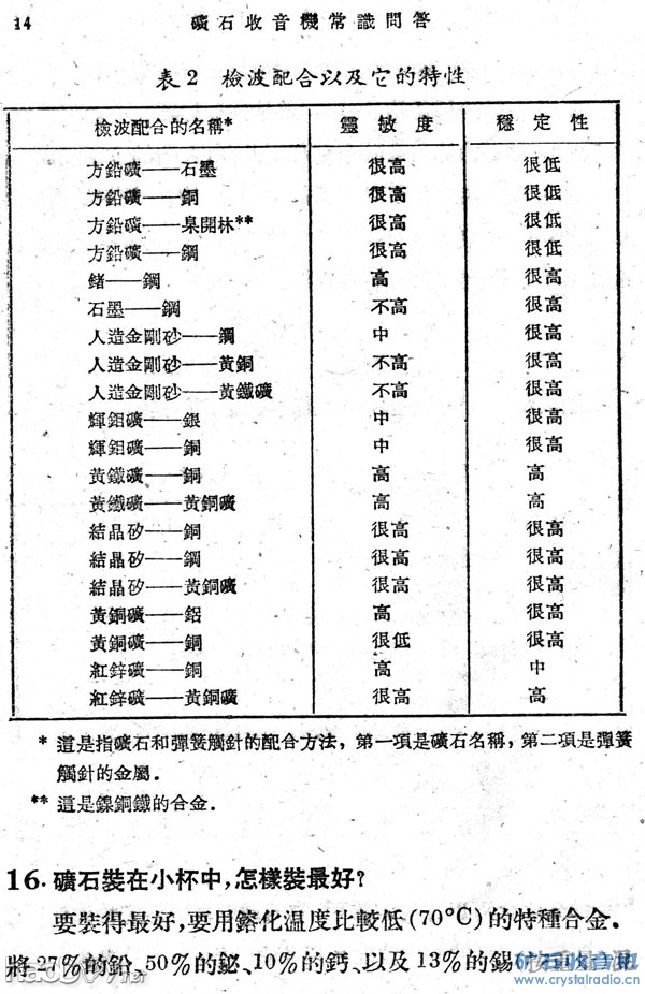

天线：根据所要接收的波段确定。 以中波为例，简单说明各部分（及器件）的选用： 中波的频率范围为530 khz~1650 khz，也就是波长为566米~182米。 1、可变电容一般以“15 pf~365 pf”的常见（15pf为可变电容的最小容值，即可变电容动片完全旋出时的容量；365 pf为可变电容的最大容值，即可变电容动片完全旋入时的容量）。 2、线圈：可以用卫生纸的卷纸桶或pvc管材，直径可选40毫米、50毫米、90或100毫米。 线圈的插头位置需要由试验确定。 3、检波二极管：国产的2ap系列或进口的1n34等。 4、滤波电容从1000pf到0.001 uf都可以。 5、耳机：可以选用1000欧姆以上或晶体耳机。 6、天线：长度17米以上。 7、地线：可埋设专门的地线或接到自来水管上。 以上只是简单介绍了矿石机的基本构成，以便初学网友对矿石机有一点基本的认识。 欢迎动手能力强的网友将自己的制作体会与大家共享交流！    图8是原图，图9是简化图线圈L1、L2用0.8mm线饶成脱胎线圈，直径100mm，圈数 60，二者圆周距离30mm以内调整后决定，L1抽 6个头 8匝一个，L2在从下往上20、24、28匝处抽头3个，选效果好的一个固定。简化图L1圈数和抽头同样，接检波的抽头在下部10-14匝处。线圈用几个绝缘条加紧用虫胶固定成为空心脱胎线圈。图8的可变是用两个单连，分别调谐。喇叭是25W15欧号筒喇叭。输出变用5灯电源变代：初级280V，次级12.6V。电压表或电流表1个即可，调节用。厂形 天线，水平部分26M，高10M用49股0.25的废漆包线绞合，天线要加接地闸刀防雷。地线有6组接地极，埋深1-2米，接地极用粗铜线、牙膏皮、大电池碳芯等，接地电阻小2-5欧。图9比图8选择性稍差外，效果相同。 制作线圈的常识 Q的效益：Q，一个线圈的品质因数，是线圈电感的电抗（即交流电阻）在特定频率下对线圈电阻的损耗的比值。这电阻的构成部分是直流电阻和其它损耗（例如在接近线圈的非导电材料内的电介质损耗和在附近导体或线圈导线本身的涡流损耗）的总量。高的Q值不只导致更好的选择性，也提高调谐回路的阻抗，使检波器得到更高的检波电压。 制造大的线圈：导线长度及其相关损耗的增加是线性的；电感量则随着线圈直径的平方增大，因此对于特定的电感量，增加线圈直径将会用比较少的导线，从而减少损耗。 使线圈的长度与直径一致：在全部其它条件相同的情况下，线圈的外貌比值（长度对直径的比值）影响它的的Q值。长度与直径接近的时候有一个最佳点。不要用很长（大于两倍直径）或很窄（小于一半直径）的线圈。 匝距：使线圈的线间距离不小于导线的直径。密绕的线圈受到涡流损耗的损害，因为相邻的导线处于导线表面的强大磁场之中。 粗的导线：采用最大的有效导线直径。李兹线（Litz Wire，即辫编线、绞合线）具有大的有效直径，因为它的表面积更大。可是不容易找到大尺寸的李兹线，而且特定的频率范围讲究不同组合的导线尺寸与股数。对于广播波段，股线应该用44或46号的细线组成。 导线的种类：绝缘的导线容易得到导线之间的距离。镀银的聚四氟乙烯绝缘线几乎是最理想的（据我所知，为了化学兼容性的原因，所有的聚四氟乙烯绝缘线都是镀银的）。裸铜线直到它被氧化之前也不错。绝缘材料或涂瓷漆有助于防氧化。由于锡和铅是不好的导体，镀锡的聚氯乙烯绝缘线是有损耗的。你可以用镀锡线绕成可用的线圈，但是很难使Q值超过200。 聚氯乙烯管：这种材料适合我们的用途。我最近用16号的镀银聚四氟乙烯绝缘线在6.25英寸的绿色聚氯乙烯管上绕了一些线圈，测量Q值都轻易地超过了400。 协调：随着你增加线圈的直径，圈数将减少，因此要选择适当的导线尺寸和间距，以便保持线圈长度与直径的比值接近1:1。还要记住线圈需要和收音机其它主要零件分开2至3个直径的距离。为了实现极高Q值线圈的有利条件，你也需要低损耗的可变电容器。象多数半导体收音机里面的聚乙烯元件、酚醛绝缘体的普通元件皆不可取。寻找陶瓷或玻璃绝缘体的电容器。唯一真正省钱的解决办法是留意无线电旧货摊。 铁氧体磁芯：铁氧体可以让你制作廉价而有适当Q值（200以上）的小线圈。磁环线圈是自我屏蔽的，因此对整体布置要求不严格。不同的铁氧体材料混合物适应特定的用途和频率范围。某些这一类的材料实际上为了消耗高频。废物箱里的铁氧体当然大部分是不适用的混合物。从bytemark.com订购Amidon mix 61磁芯。FT-82-61是好的选择。在同一来源可以得到低温磁铁导线，不需要刮漆，只是焊接！调幅收音机的天线磁棒也是解决问题的好办法。
|
