我带矿机来参赛，可以娉美鬼佬的无天地线矿机，并作入坛周年纪念。
前些时候做的无天地线矿机（见帖子http://www.crystalradio.cn/bbs/thread-149094-1-1.html），由于不能完全覆盖中波，有点遗憾，忽然想起“佳芳花店”年前有寄的一个250P×2的复旦双联，于是重新改造：
1：换了可变。这个可变很特别的，一般可变顺时针容量由大变小，频率由低到高，这个可变却是逆时针转的，刚好相反；
2：47P的微调掰去两个动、定片，变成36P微调；更利于寻找弱台；
3：检波的位置移到面板前面（H5082－2835据坛里前辈经验：此管娇嫩，不可直接焊接，不敢怠慢），同时也可以测试不同的二极管；
4：加装了微安表；
5：因考虑要配合后续的T38阻抗匹配器，将班尼的位置移到变压器前，这样高阻的部分就不含班尼。

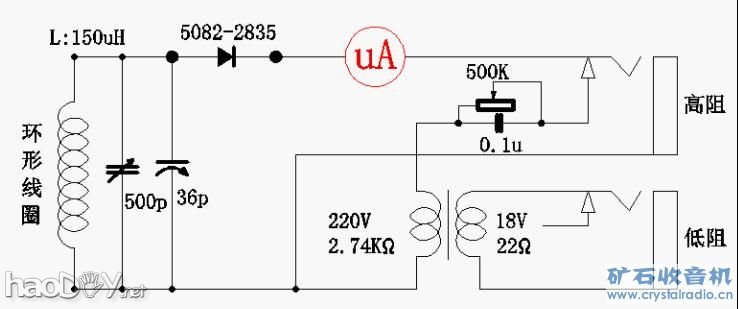

为了面板的合理，牺牲了内部接线，有点乱，不过不影响功能。此机接收频率530－1600KHz（用H5082-2835检波）在我所处的位置，包括重台、大合唱、小合唱、蚊子哼哼，能听到38处台（收听时间21：00－22：30），最远的是山东人广，其次是安徽综合和浙江人广。上图
-
-
-
-
-
-
-
-
-
-
-
-
-
1：用什么耳机？
答：SHH-1，60毫亨的；
2：选择性如何？
答：高端选择性不好1400－1600KHz大合唱，中间选择性小合唱（收山东人广，安徽综合和浙江人广时有882KHz的声音）低端选择性好，声小；
3：两个相邻的电台能否分隔清楚呢？
答：重台、大合唱，两个声音，不能区分；小合唱，能区分清楚；
4：（不用转动天线线圈方向的方法来帮助选择）呢？

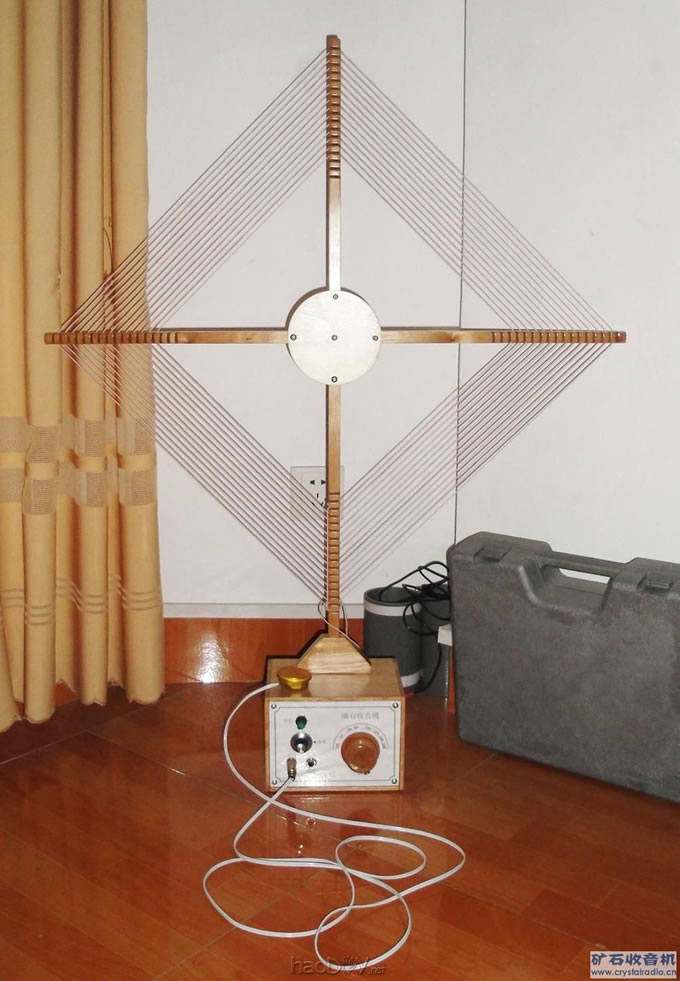

答：拍照时放在阳台，白天（10：00－17：00）收台少，基本上在（19：00－23：00）为多，收听最好的位置是卧室的墙角水泥柱旁，不用转动天线线圈方向，若转动反而更差
-
-
