在笔记本里，翻到一份60年代矿机使用说明书，觉得格外眼熟。
说明书是公私合营时期，上海中国自动电讯器材厂出品的一台成品矿机原件。

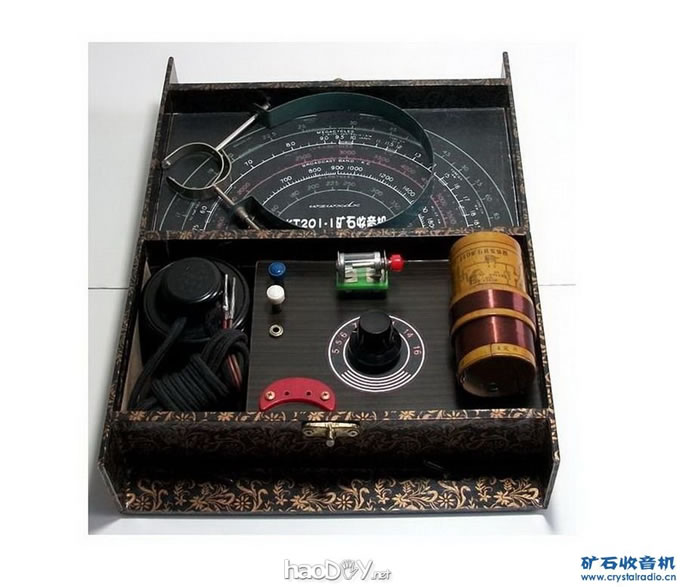

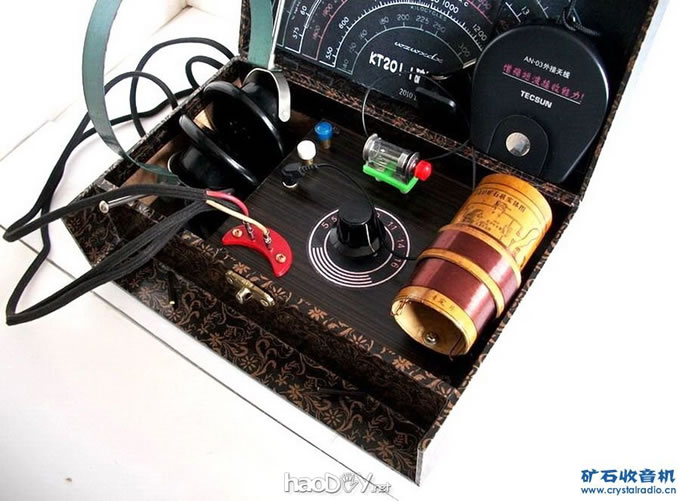

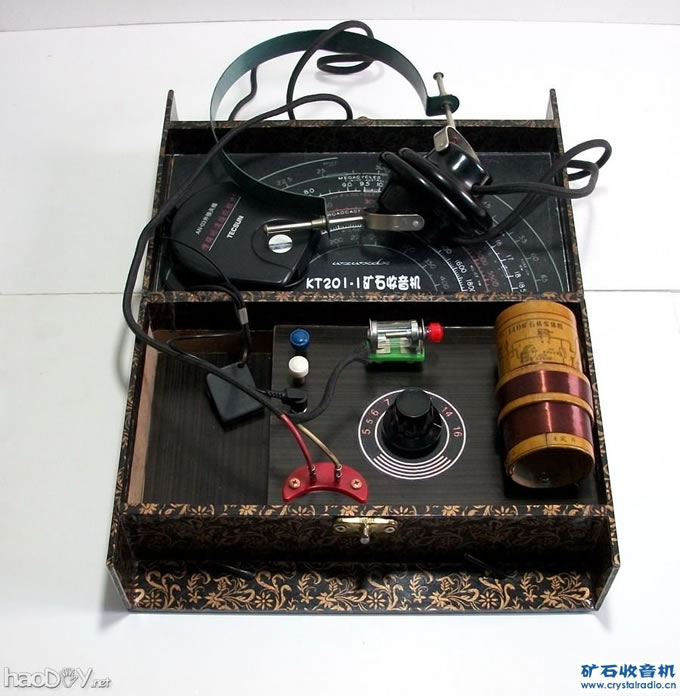

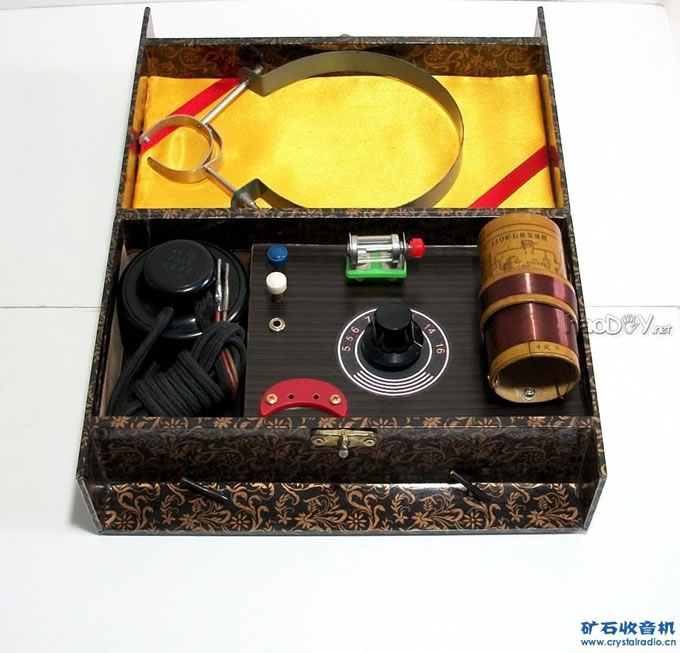

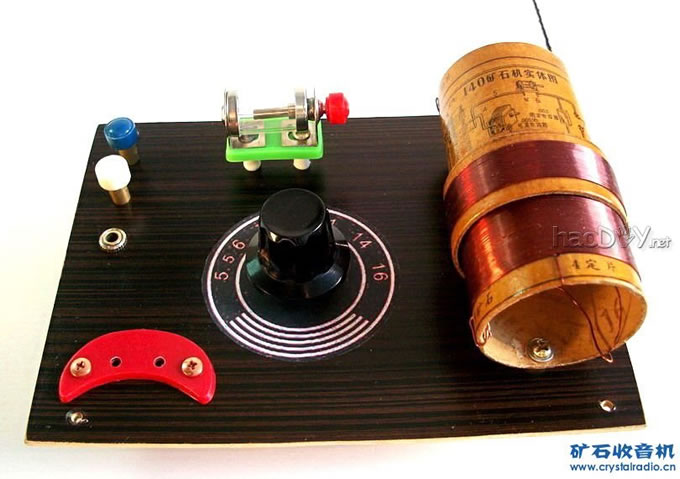

原矿机早已拆散。活动矿石、140型双回路线圈、蛋形介质单联可变电容器、接线柱、月弯形耳机插座，保存完好。

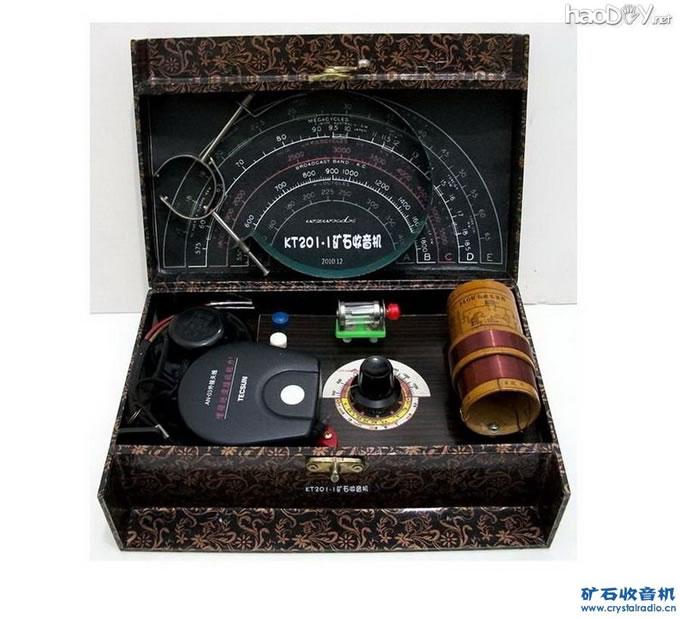

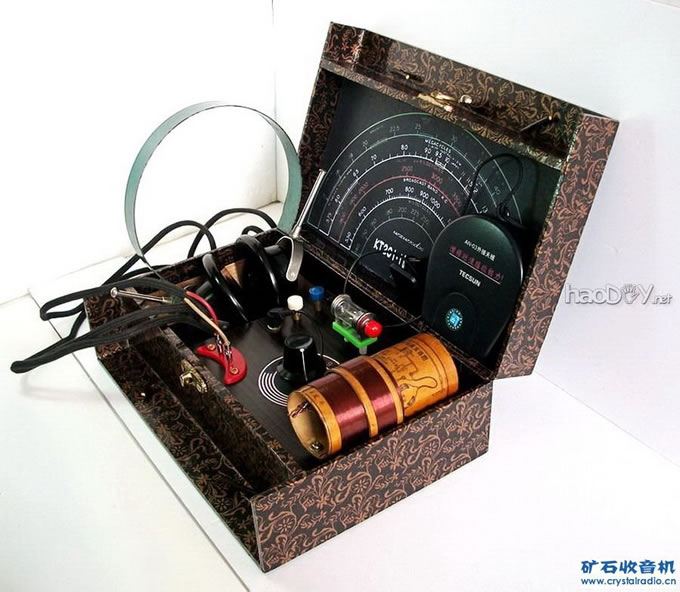

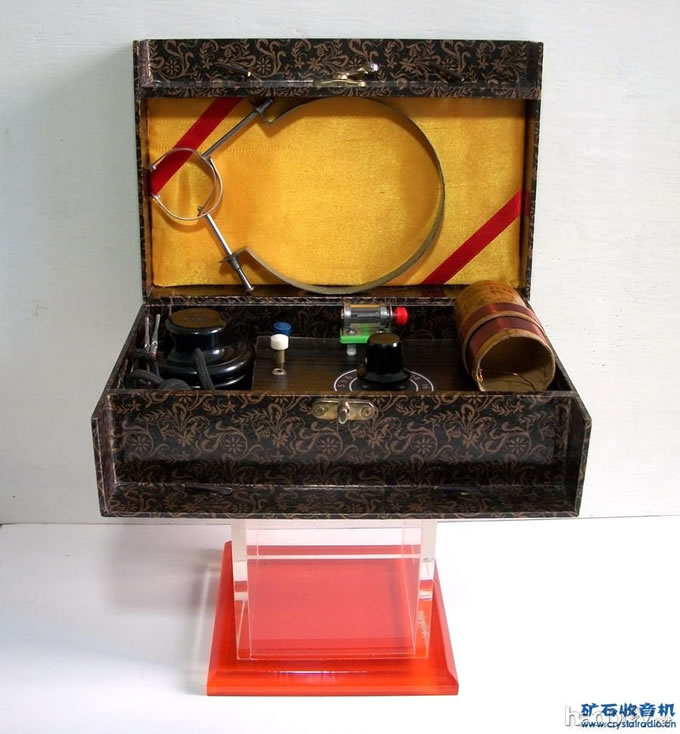

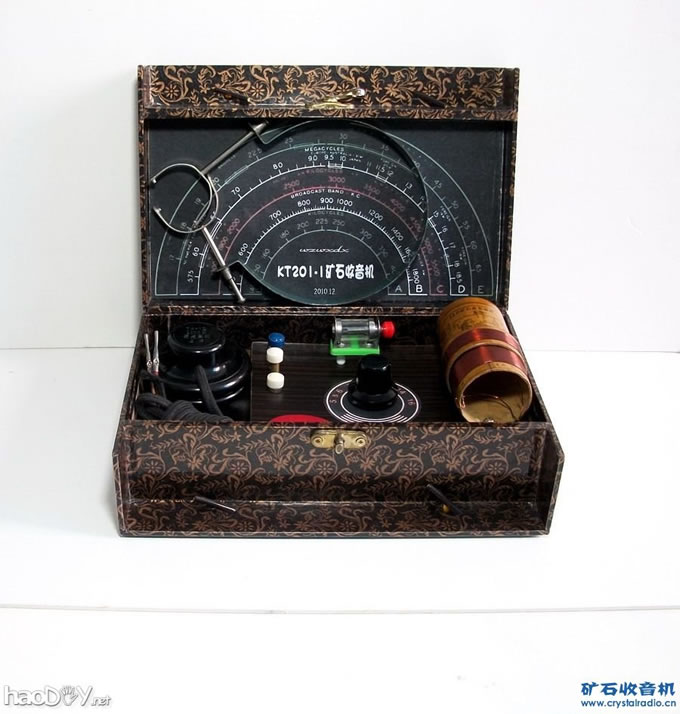

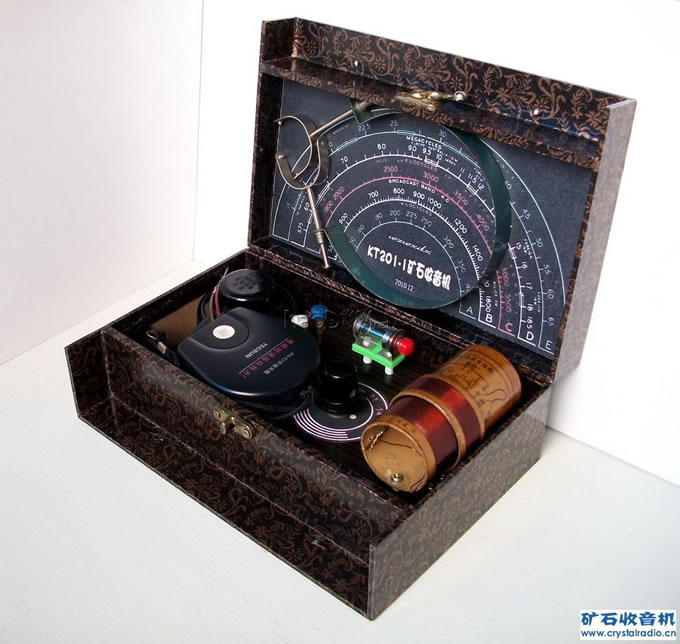

出于怀旧，用业余时间，按说明书上的电路，装配了一台旅行矿石收音机。
特点:
(1) 选用老元器件，突出怀旧。

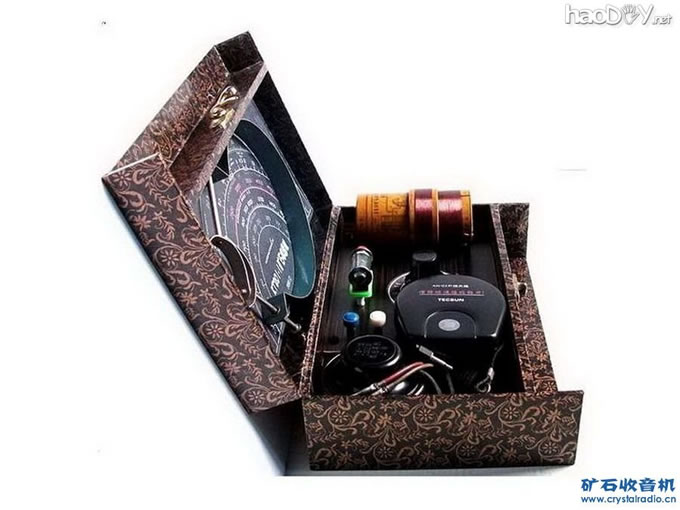

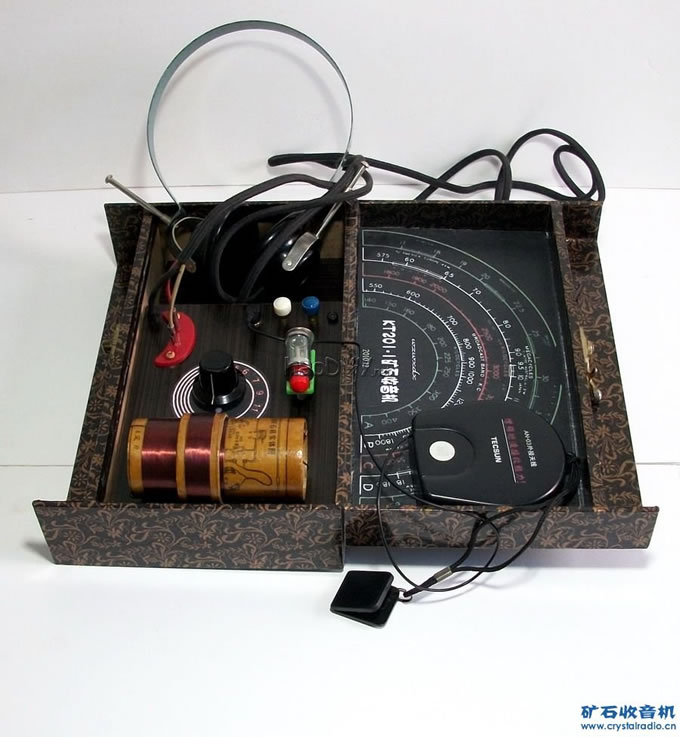

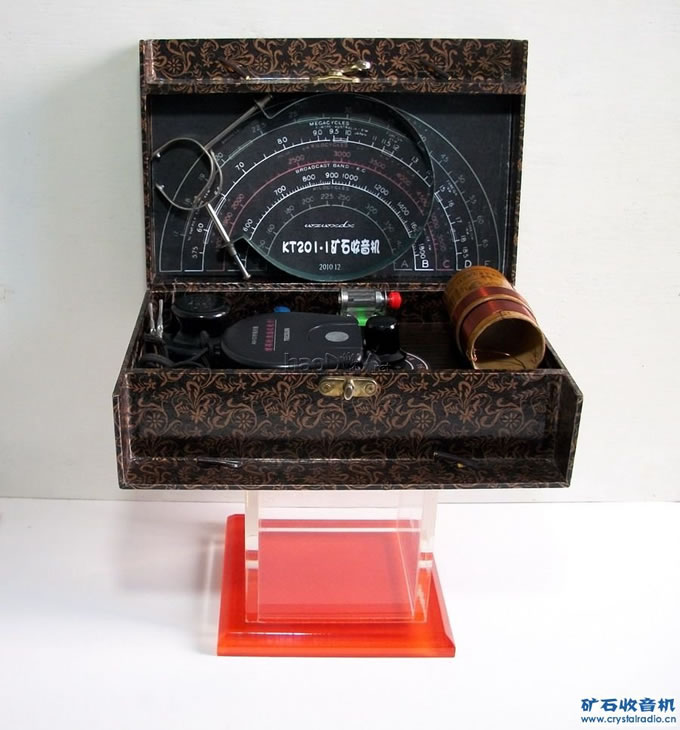

(2) 箱体、机架设计，颇具观赏性。

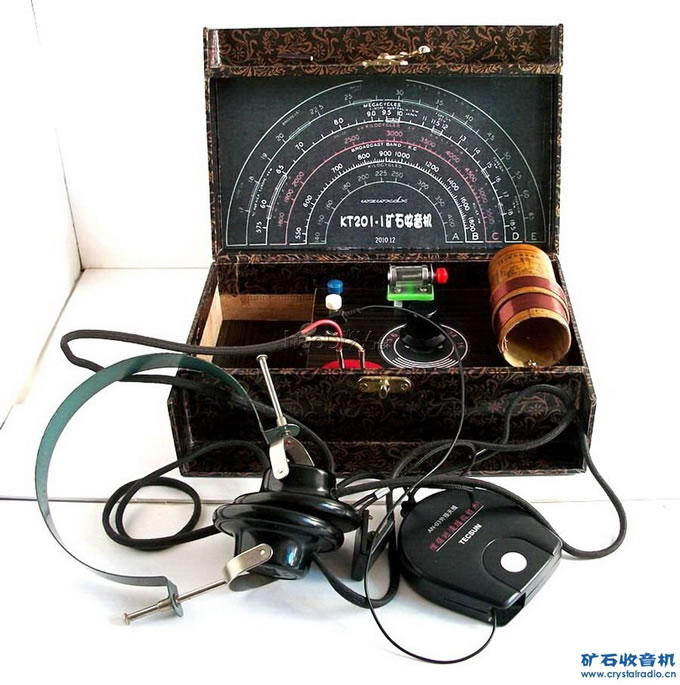

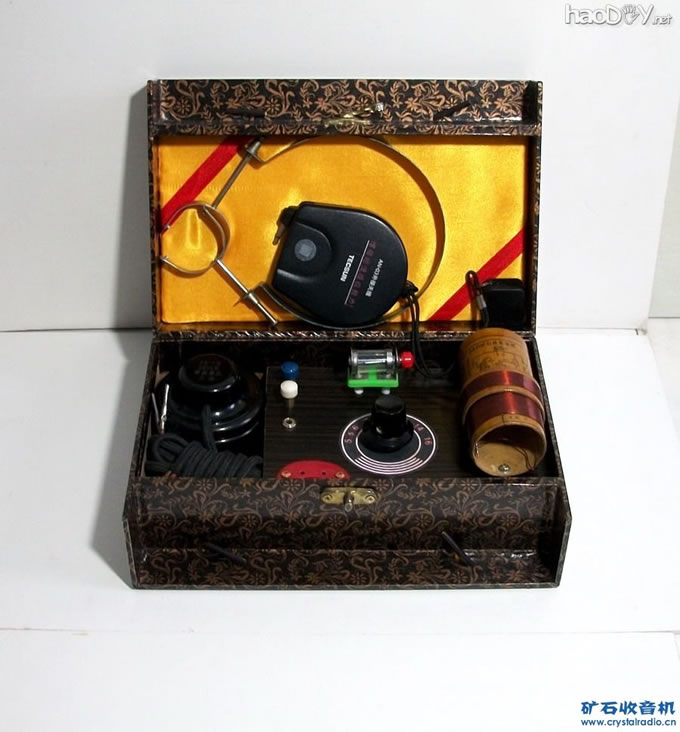

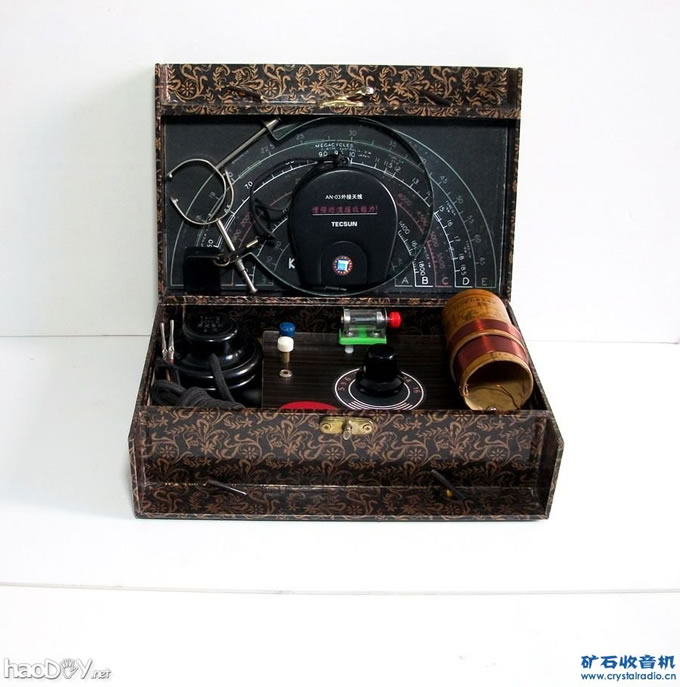

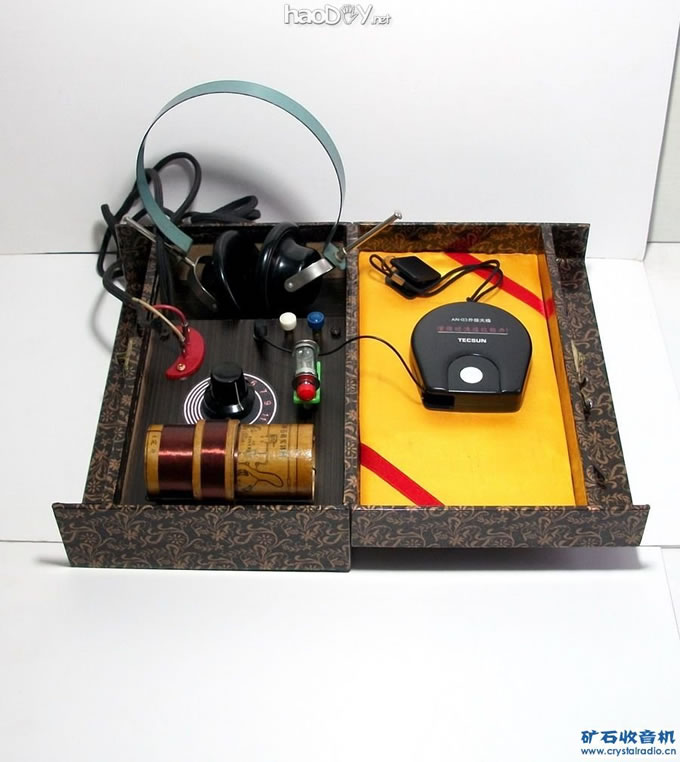

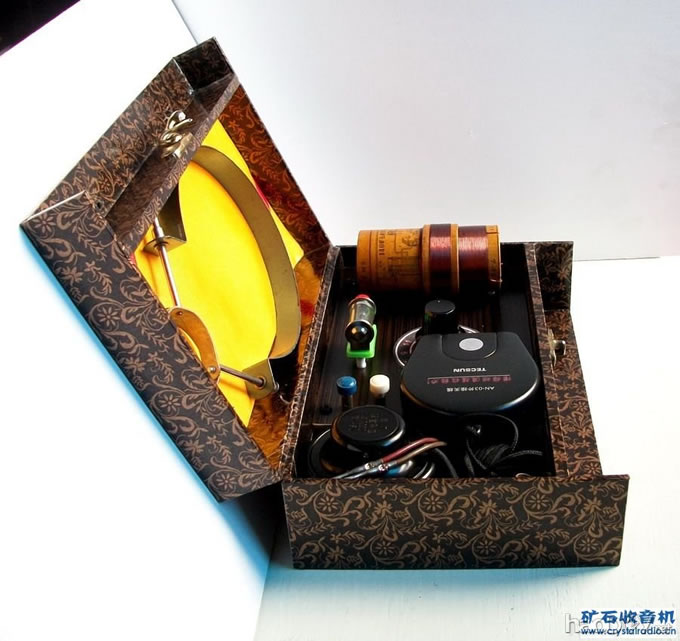

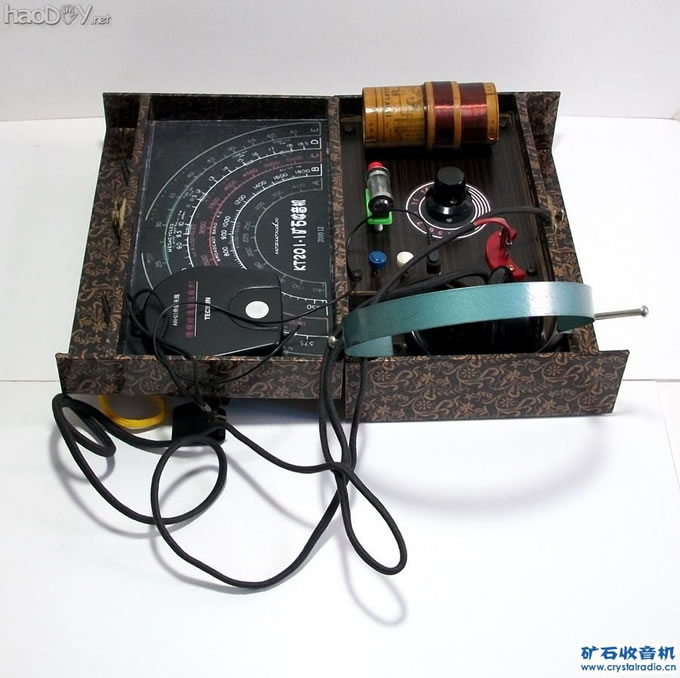

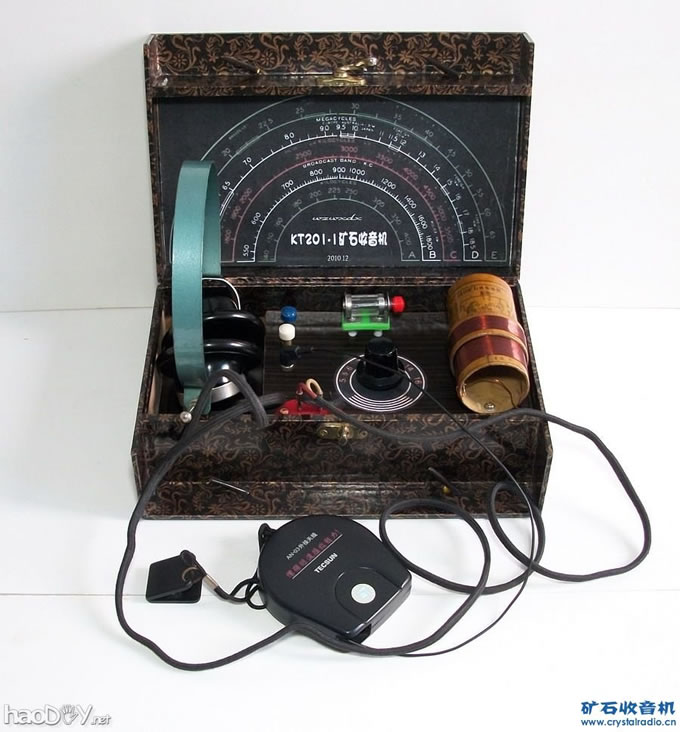

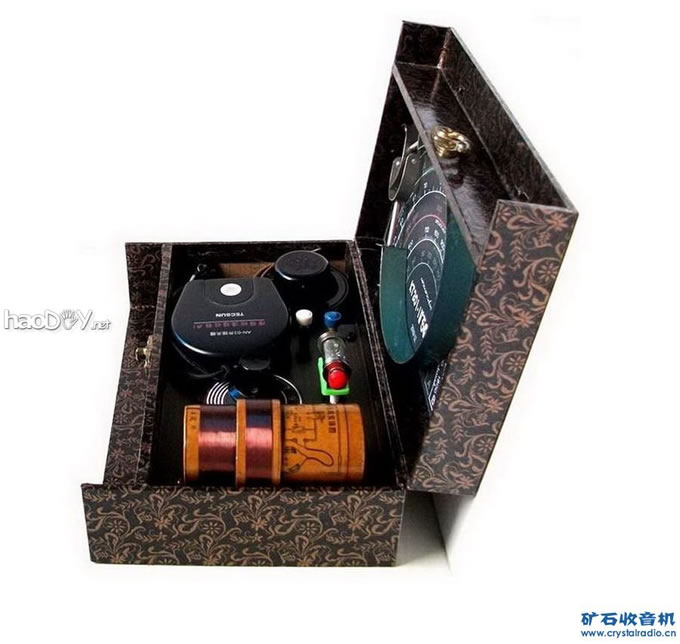

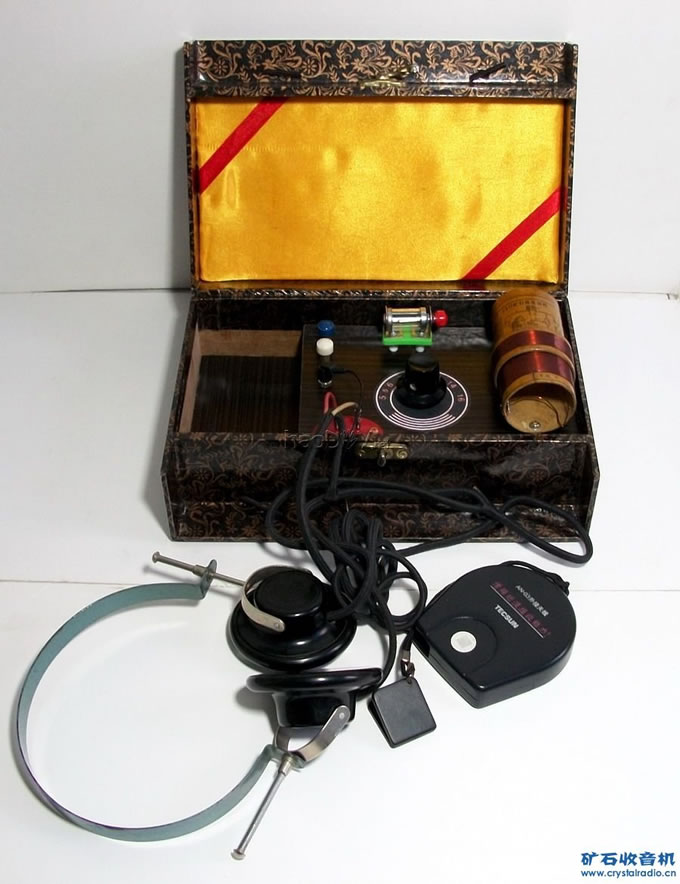

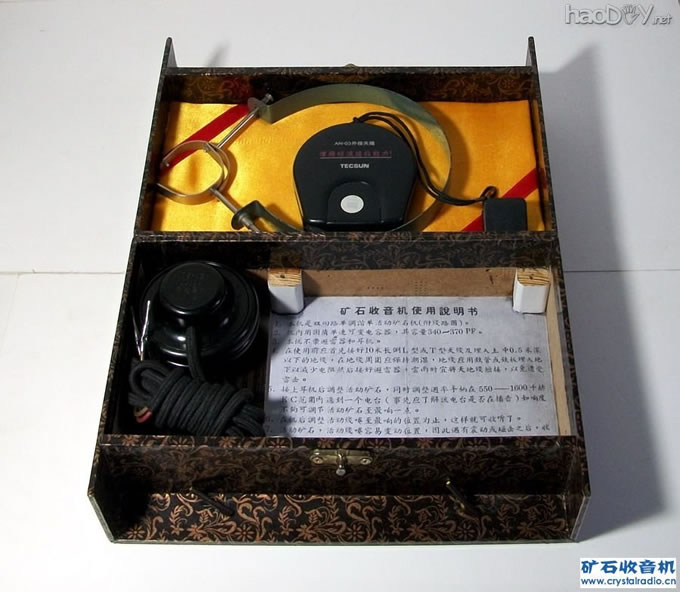

(3) 头戴式高阻耳机，旅行天线，置于矿机箱体内，携带方便。
(4) 采用140型双回路矿机电路，兼顾了灵敏度和选择性，实用性强。

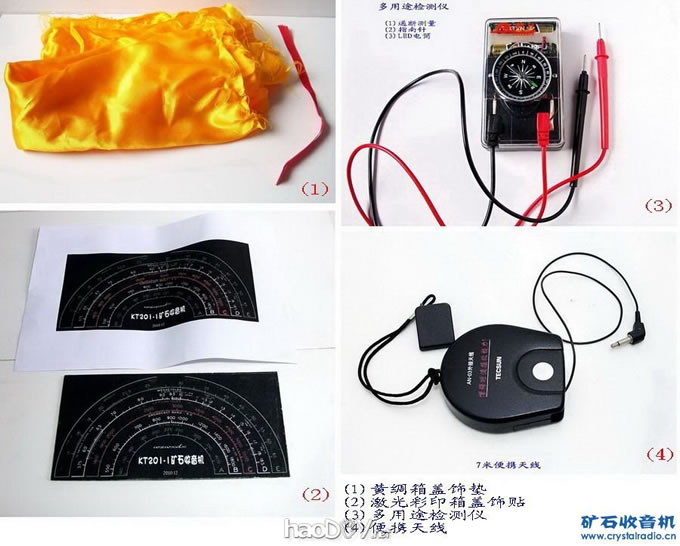

(5) 配备自制多用途检测仪(通表、指南针、LED电筒)，旅行更方便。
接收效果；
简易蛛网天线，(离楼顶地面2.8米高)。地线接废弃自来水管。
用2000Ω×2高阻耳机收听，收台4个，声音清晰。
用随机旅行天线(7米)收听，收台2个，声音清晰。

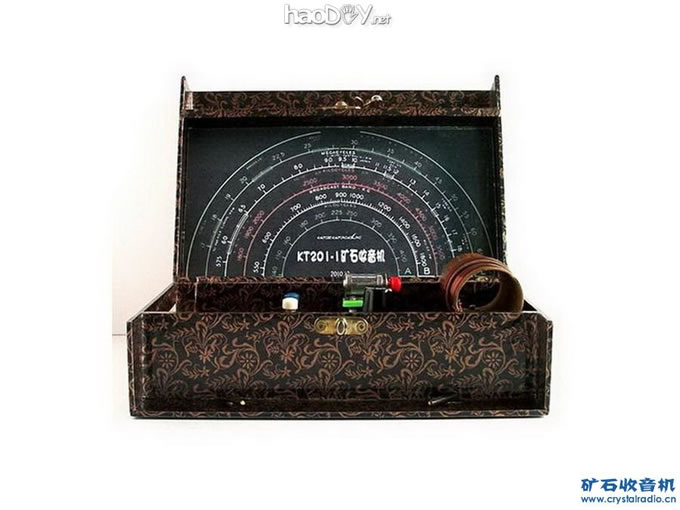

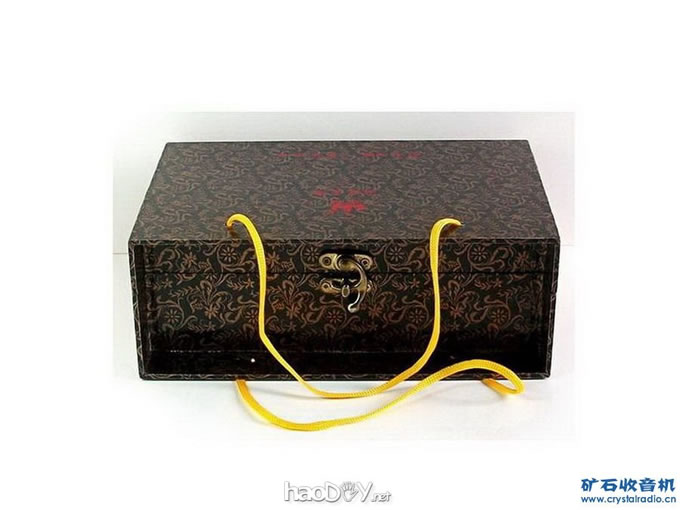

机箱:
长215mm、宽140mm、高75mm。
重量:
耳机，旅行天线，置于矿机箱内0.8kg
-
