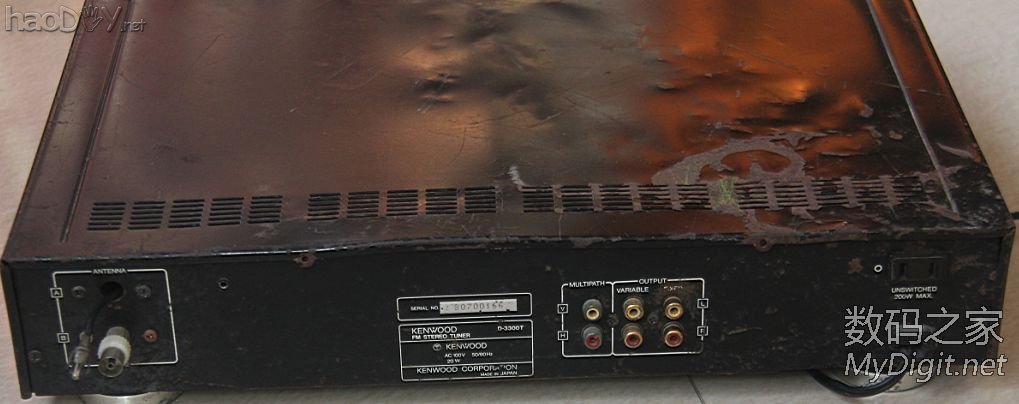

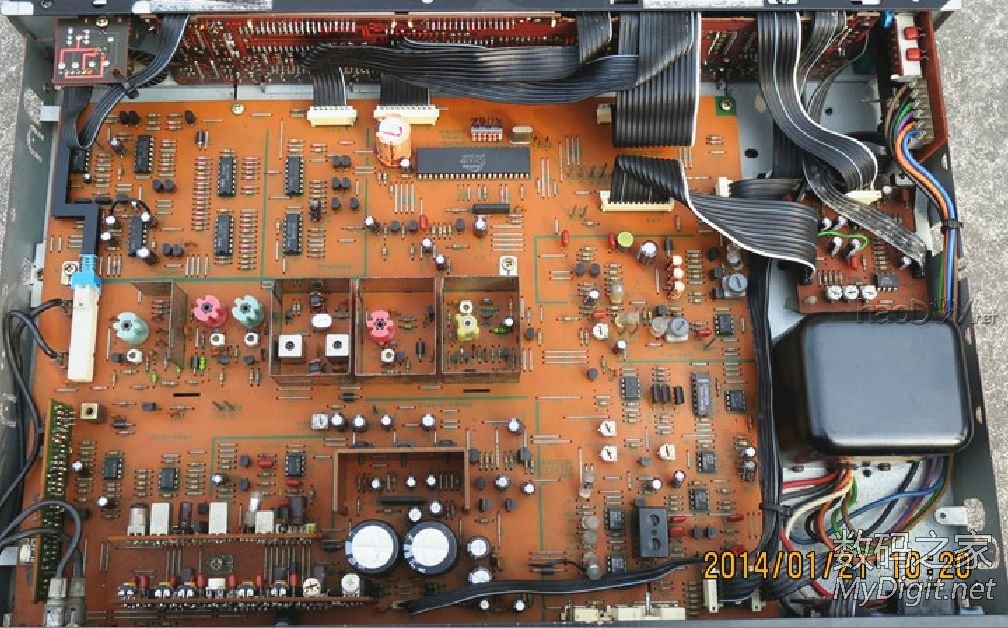

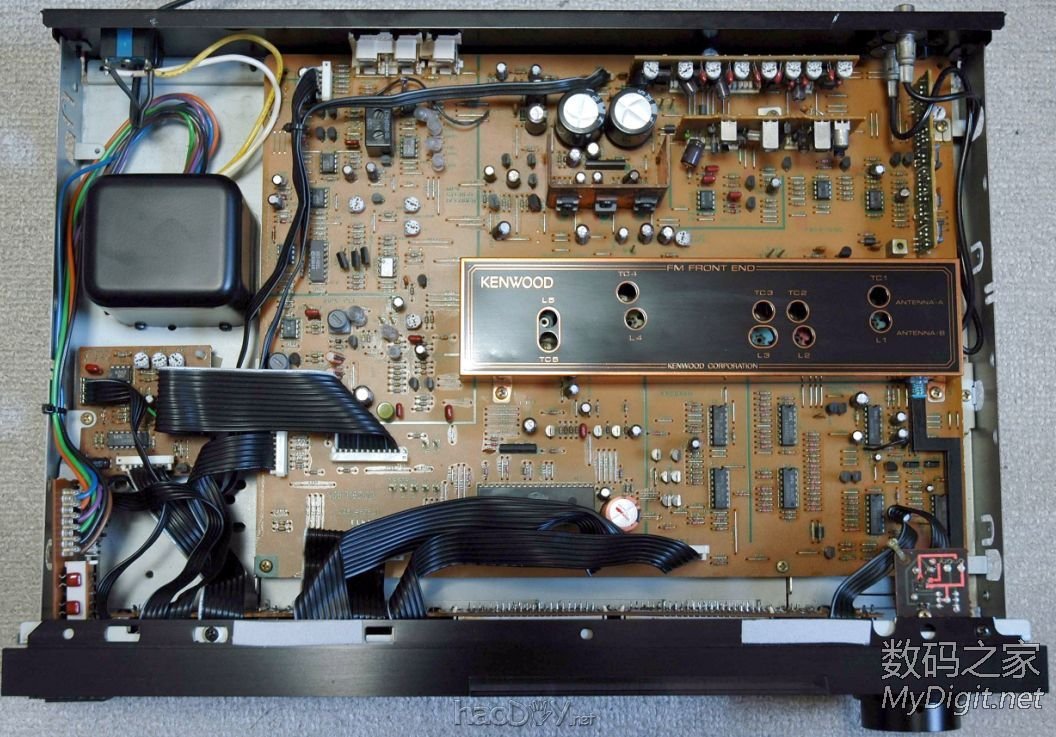

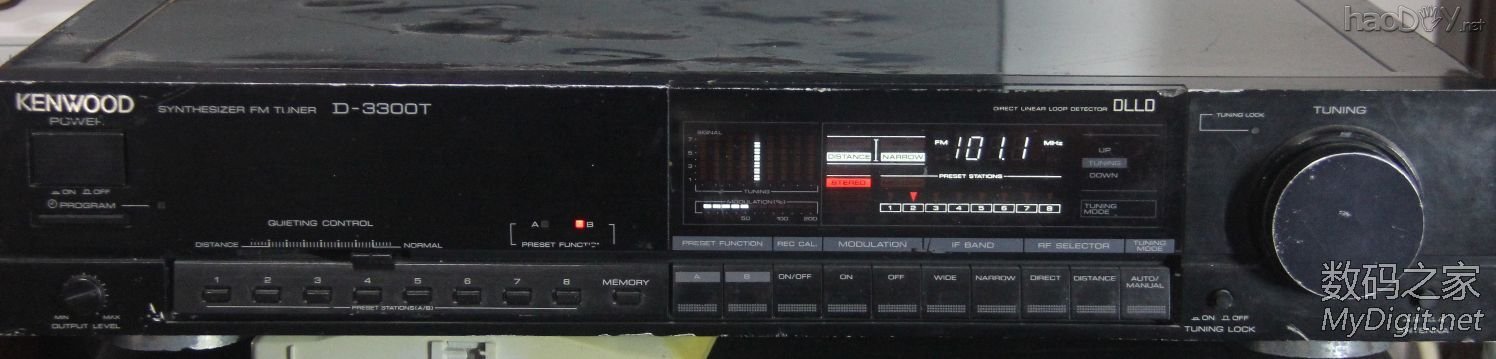

KENWOOD D-3300T日频收音头，是吞拿神器之一，想当年在1986年就卖14万日元的高档机，经过风风雨雨几十年，外观已糟糕透顶，二侧装饰用的硬木也不见踪影，内部也有几处故障，紫铜的屏蔽罩也不翼而飞。虽然这样，但还是想死马当作活马医，修复和改中国频率。 先看看本机内外

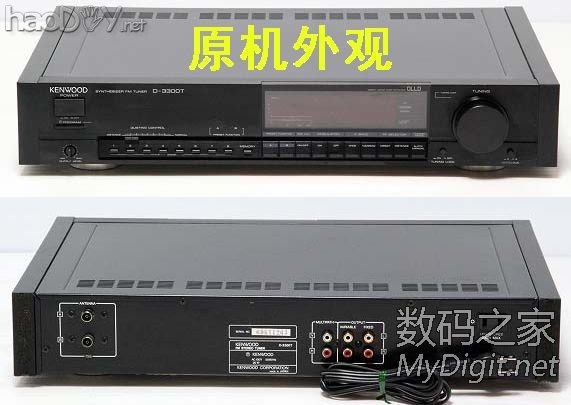

再看看原机内外

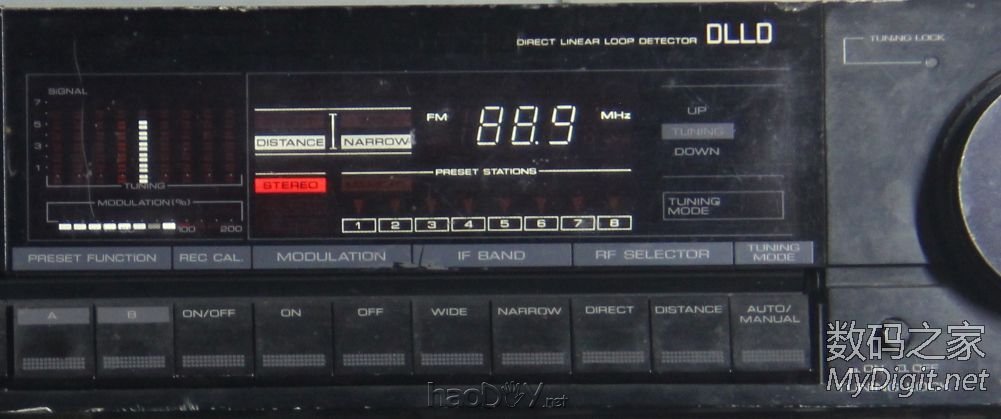

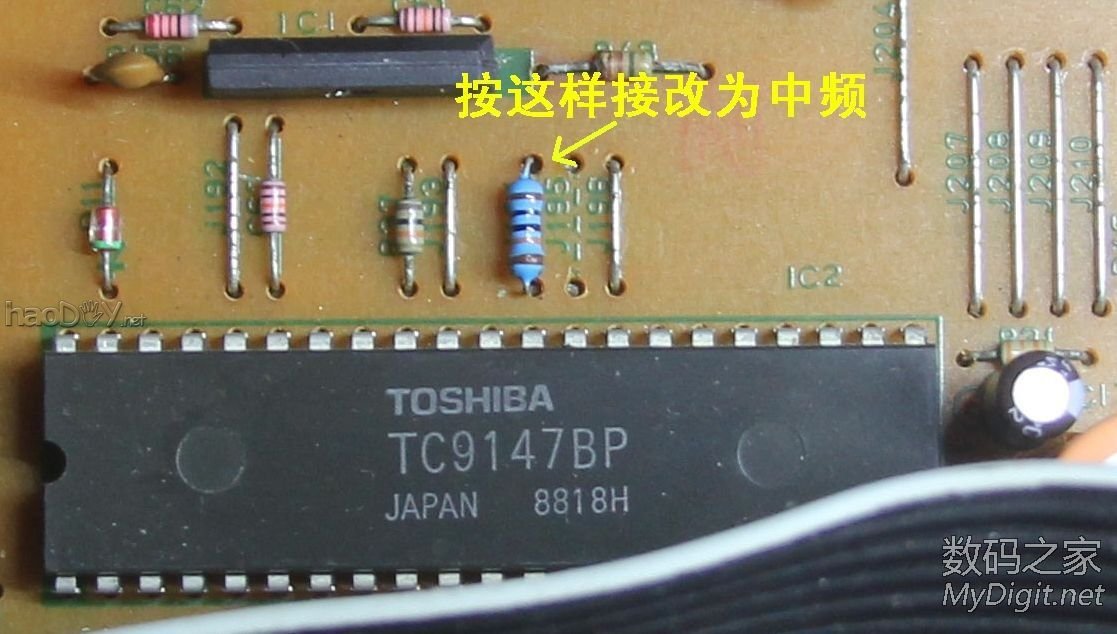

一、前期小试：先静下心来作一个前期准备，找电路图，分析一下线路，然后就用220V转100V电源变换器上电开机，没有什么反应，经查电源稳压部分故障，修复再开机，有反应了，但是面板按键有很多没有反应，有的指示不亮，不管这些了，先收台，听听音质怎样，（如音质不咋的就不修了）只收到当地最强台88.9，听音质确实不同凡响，声音饱满，比原来几个收音头好了很多，这样就有决心继续捣鼓下去。 首先确定先改频，再修其他显示部分，如改不了也就没有意义修其他。 但是改频网上虽然有，但不合适该机，可以说在全网找不到该机的改频实例。 二、中期改频：改频分三步走 1、改CPU主控显示部分。这个网上有，就是拆除TC9147第30脚对地的跳线，再通过一个10K电阻接高电平（机上已预留了位置）一拆一装就可以，最容易。频率显示虽然改好了，但此时是收不到90MHZ以上电台，必须走第二步，改振荡频率。

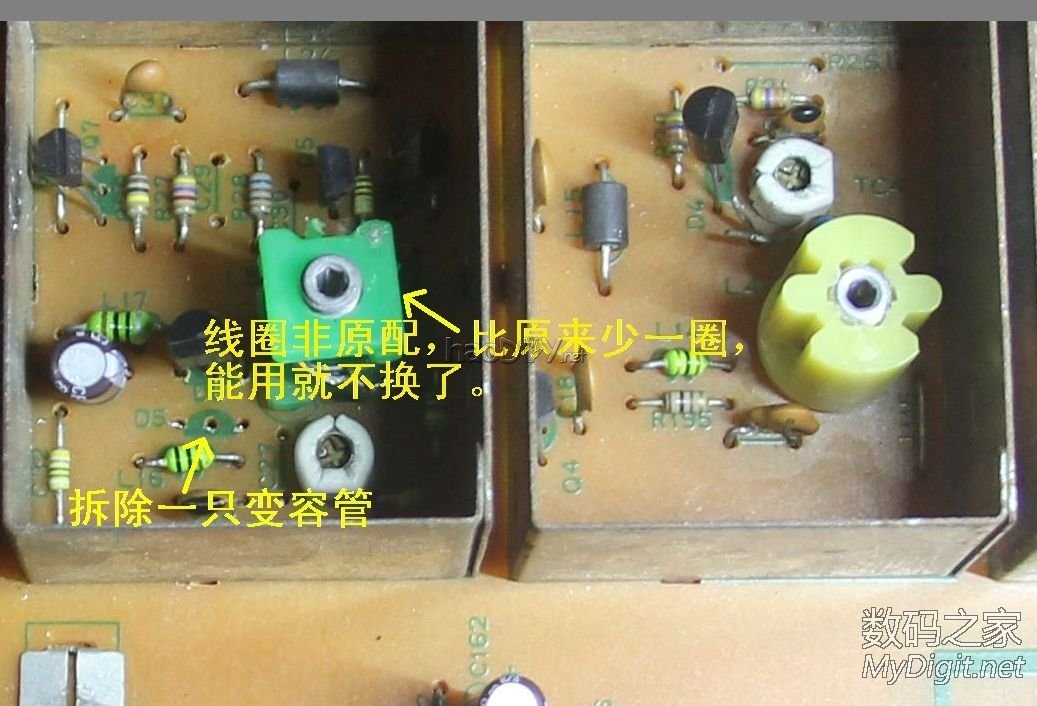

2、改振荡部分。日频机是低中频，我国机是高中频，因此，日频机的振荡频率低得多，分析电路，振荡级是由二只变容管并联，（估计生产厂家为了通用性而这样设计的），取下一只，留一只，同时拆振荡线圈，改少一圈。改好后只能收到强信号的台，声音还断断续续，接下来走第三步。
3、统调。上二步是硬改，就是改硬件，比较容易好改，这一步是软改，是改频的核心，成败就在这一步。这里要分二步。

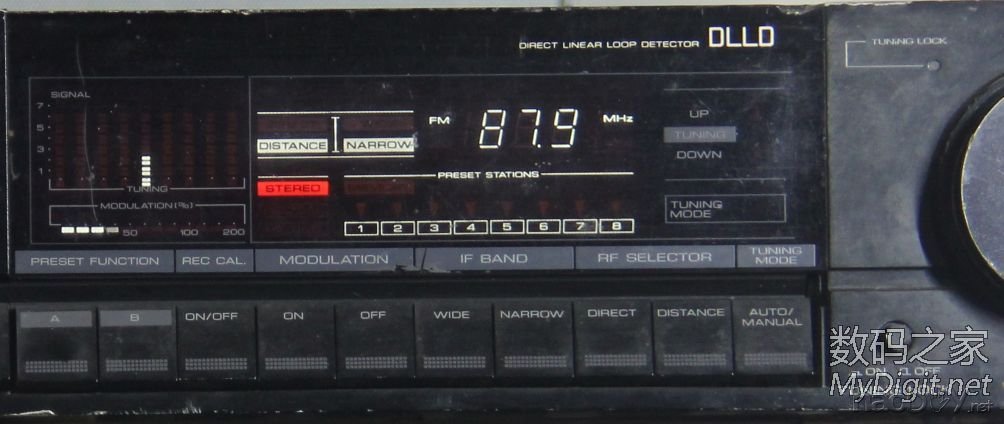

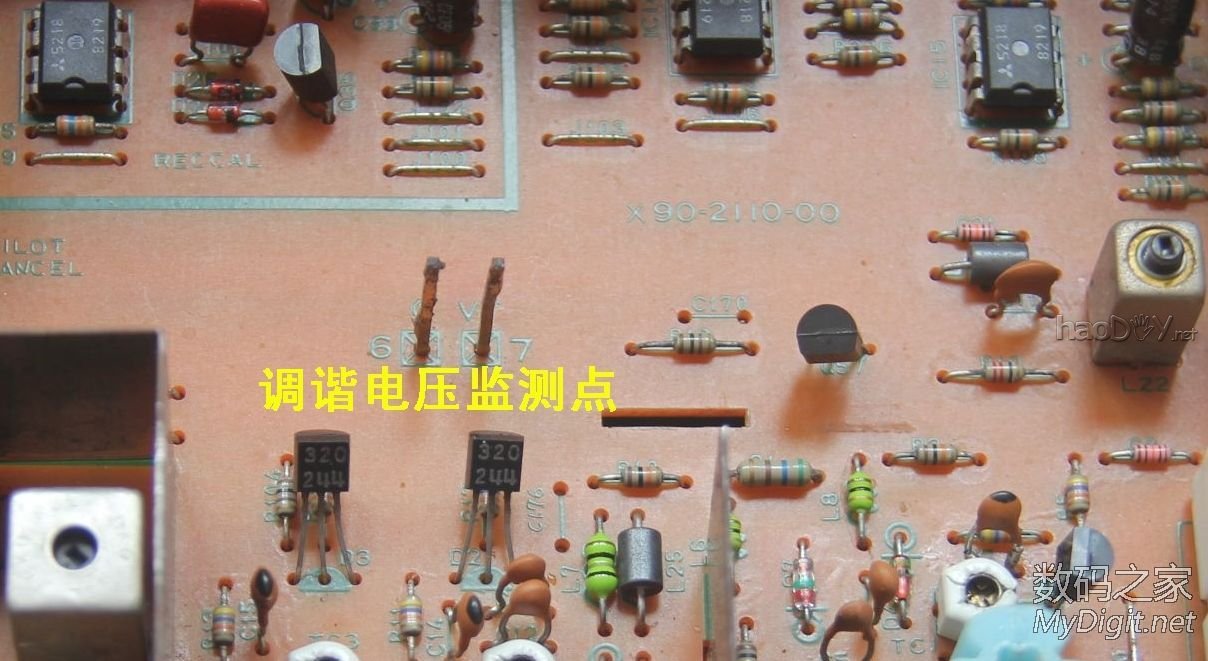

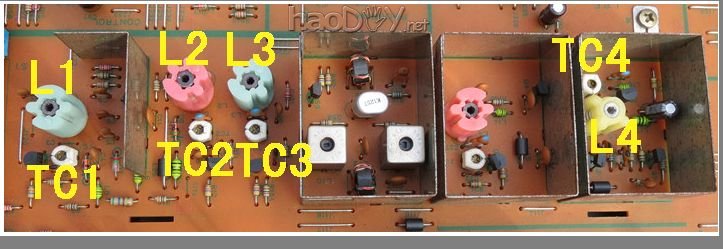

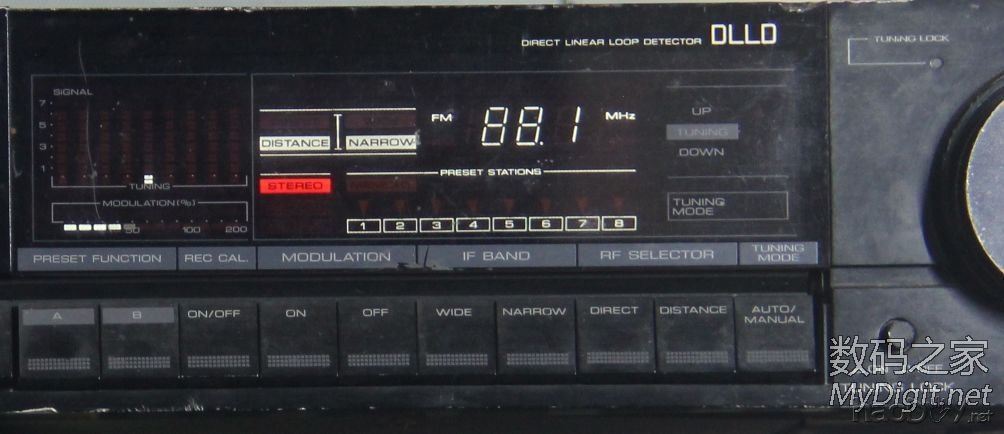

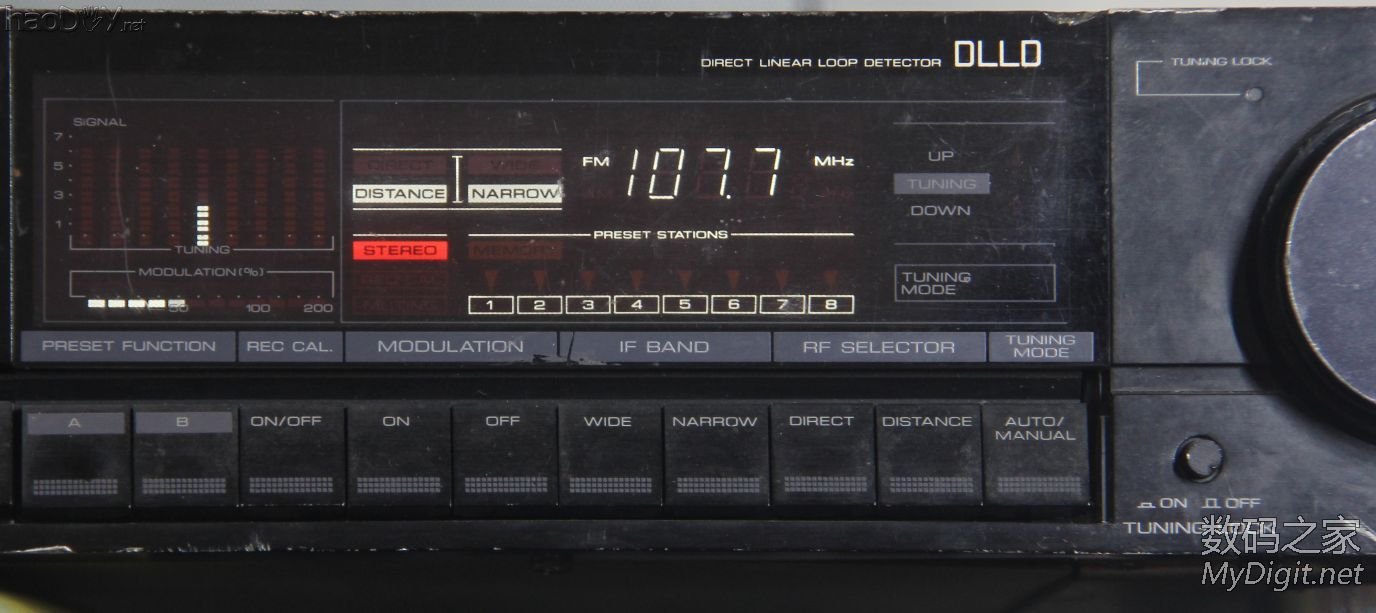

第一步是调振荡频率，覆盖我国的频段，首先用万用表监测调谐电压，调到87.5频率，再调振荡线圈L4磁芯，让电压到3V，第一次可能到不了3V，只要最低就可以；然后再调到108频率，再调振荡电容TC4，让电压到25V。第一次调的时候是调不到25V就不起振了，要反复多次调，最后达到这个电压，这样覆盖频率就调好了。这一步是改频核心中的核心，其他电调机都可以按照这一原理改，但要知道调谐电压范围。大多数爱好者改频就是这一步没走好。 第二步，灵敏度统调。一定要先走上一步，上一步没走好，这一步即使反复调也徒劳无功，结果是灵敏度低，中频带通窄。先调低频段的电台，再调L1、L2、L3线圈磁芯到音量最大；后调高频段电台，再调TC1、TC2、TC3电容到音量最大，反复多次调，调到最佳为止。调磁芯时要用无感工具调，可用竹签做一个六角调杆。 统调后，高、中、低三段比较满意
邻近强台的抑制也比较好

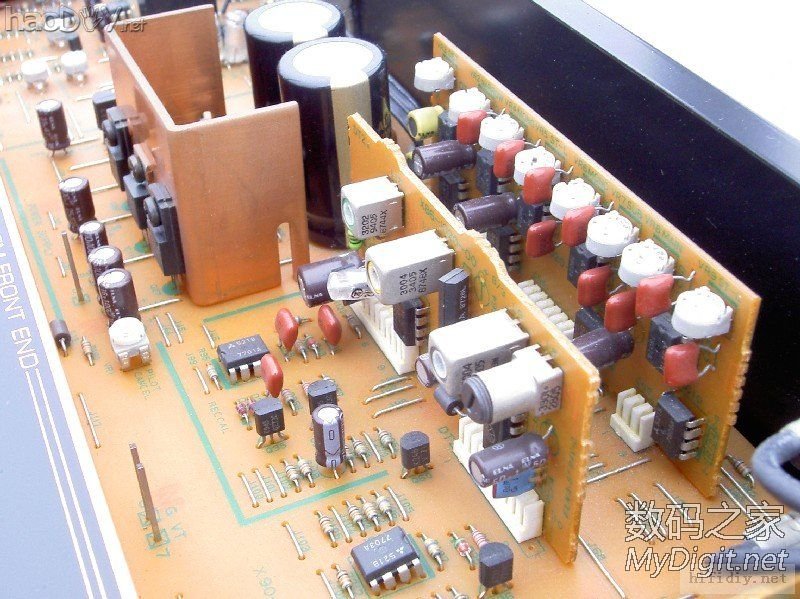

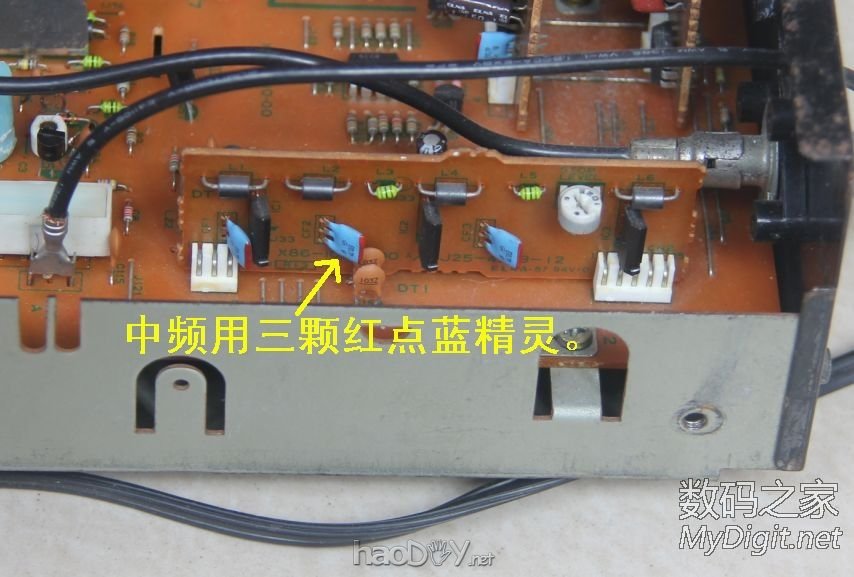

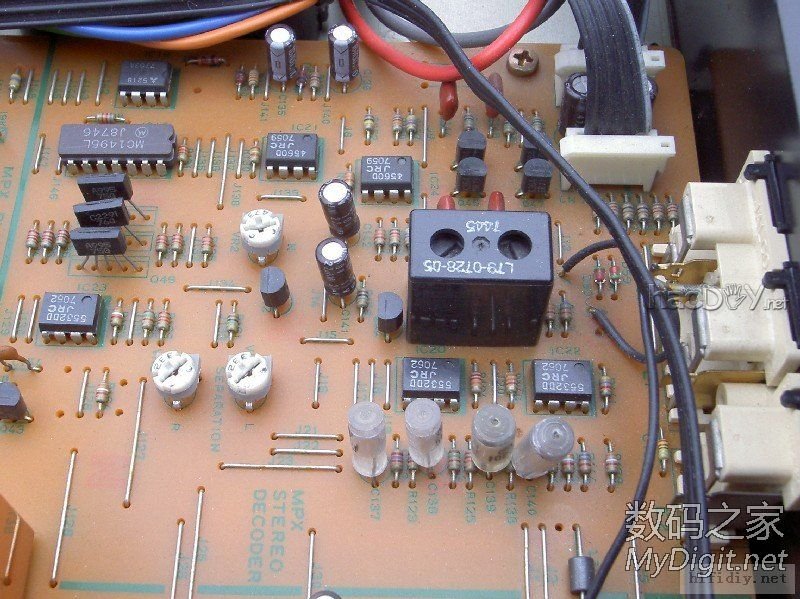

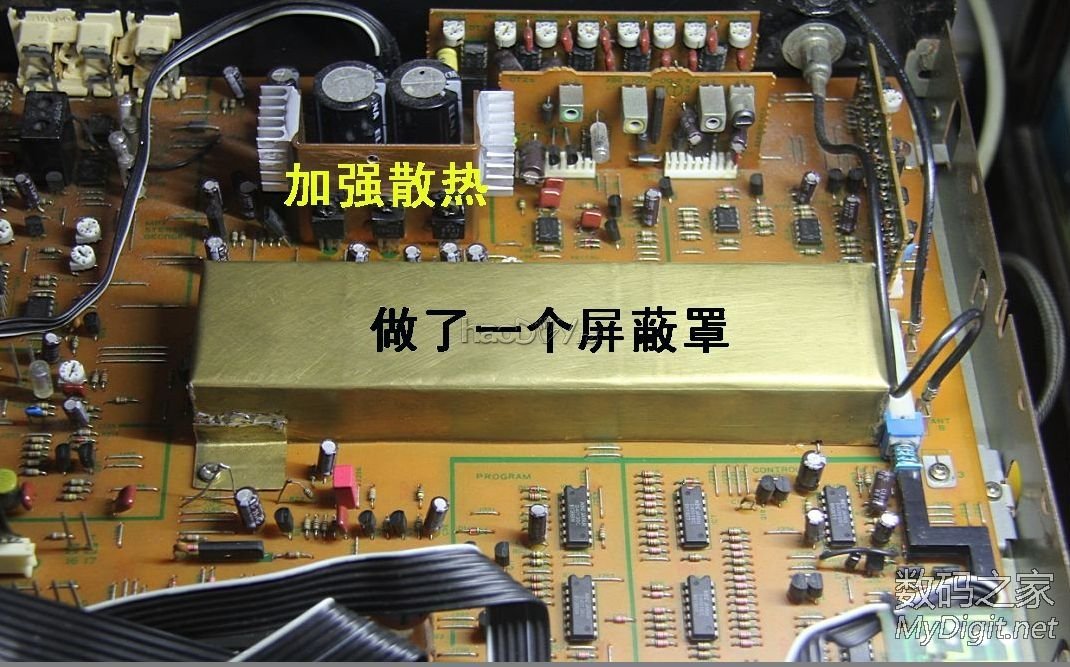

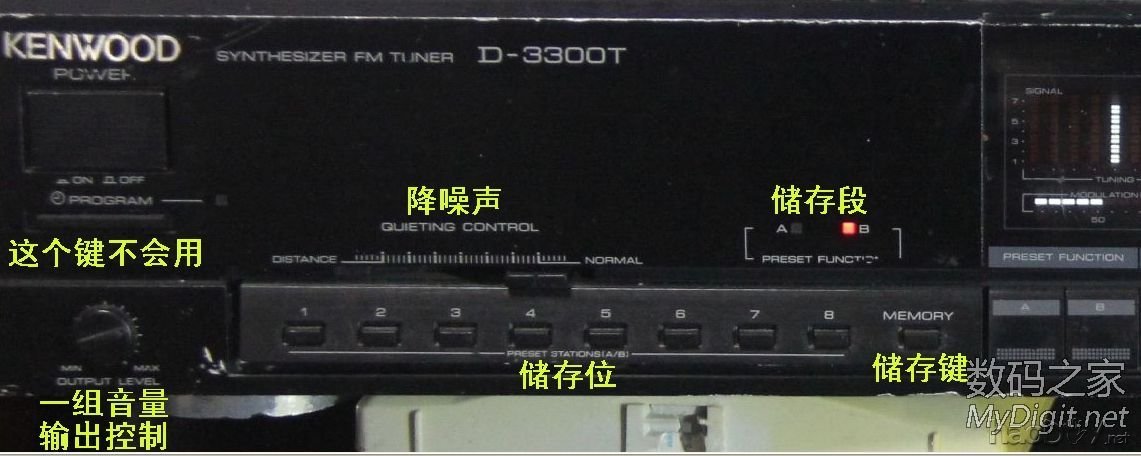

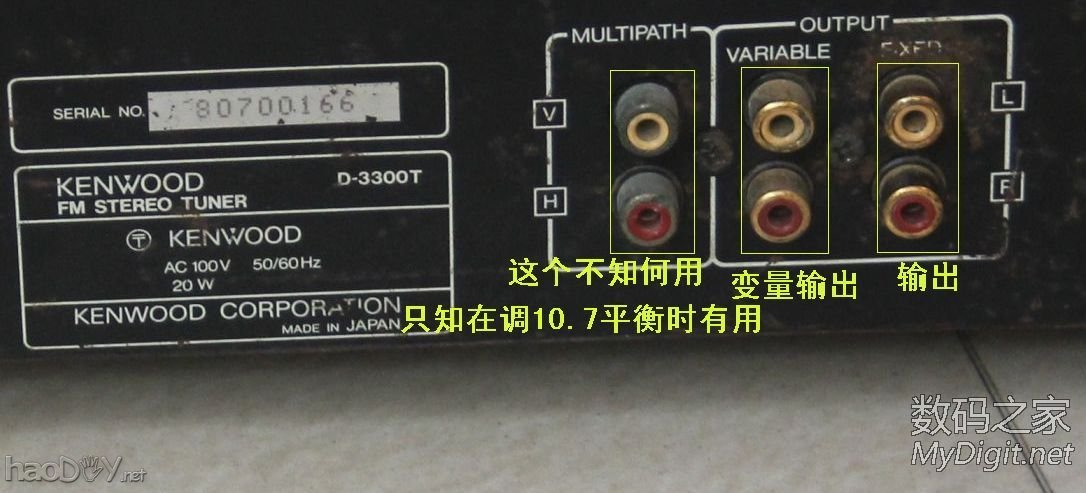

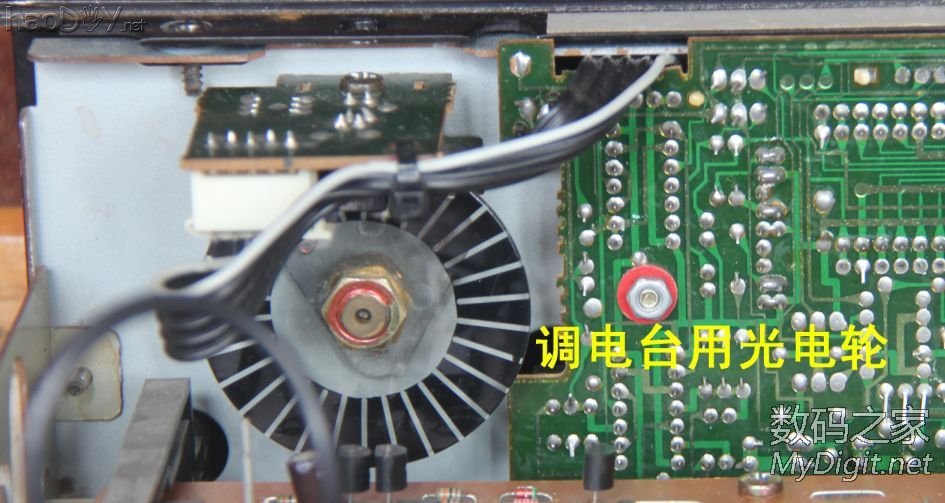

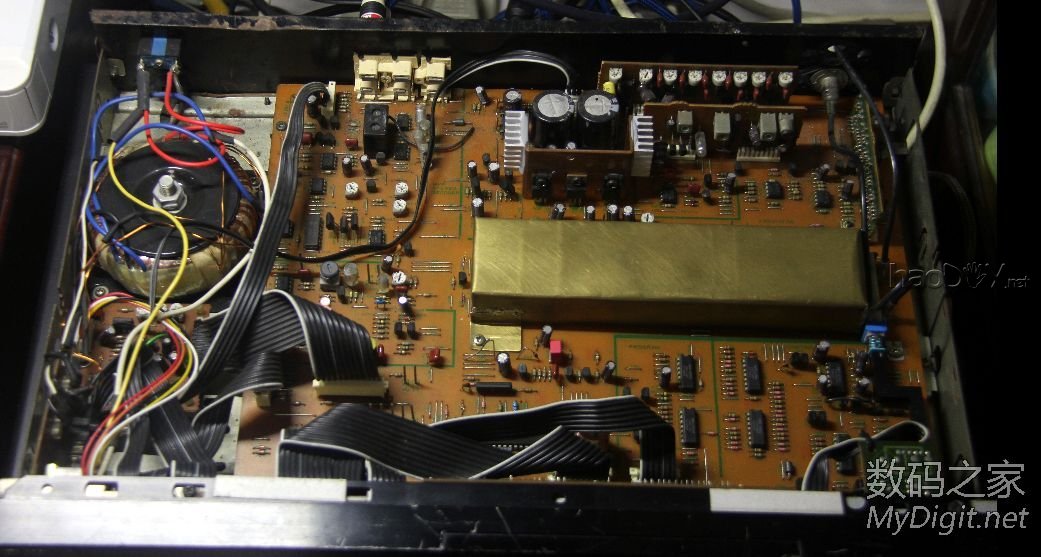

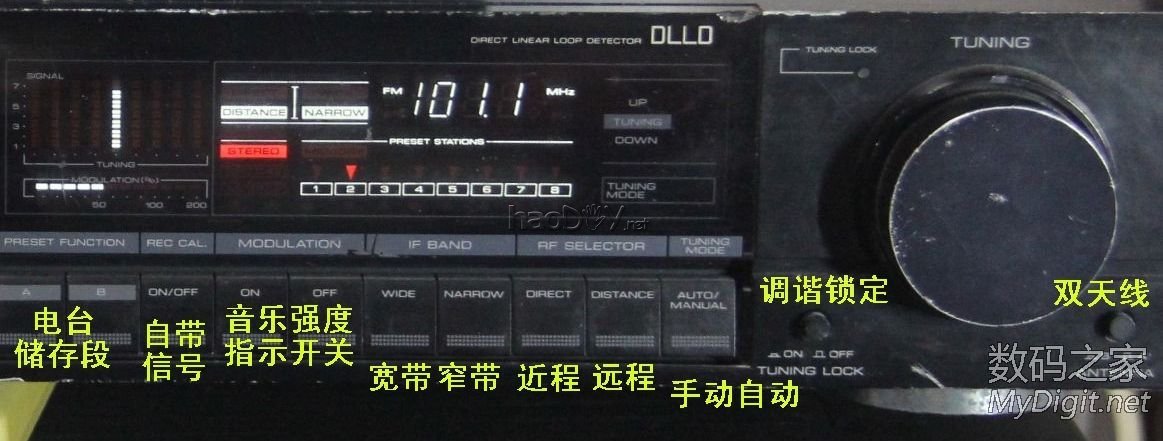

接下页 三、后期修复 1、修复按键：拆开后里面是二脚的按键，新的全部是四脚的，结果在其他老板子上找二脚的换上。 2、修复显示：按键修好后还是有几处不亮。经电路分析，有一块BA668A和LB1290集成块有问题，网上买了几块，换上就好了。（换这几块集成比较难，都在显示屏下，就利用屏与板之间几毫米的空隙，一看正好能移出集成块，就用空心针拆除，再对准脚位移入集成块）。 修复后改了电源变压器  加了屏蔽罩  收音头功能图，功能中有二处不明，请教大神告知。    内部用料图     修复后听了这个收音头，其他像索尼手调LA1235中放的机、第一音响LA3401解码的机，还有山水T700也用发烧级芯片的机都不要听了，这些机声音发干瘪，没有弹性，任何人都能听出来，该机不愧为榜上有名的名机。 (责任编辑：admin) |
