调整方位

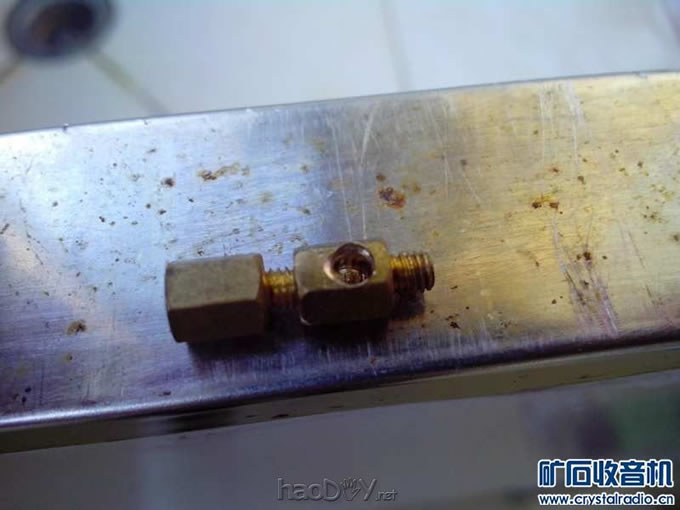

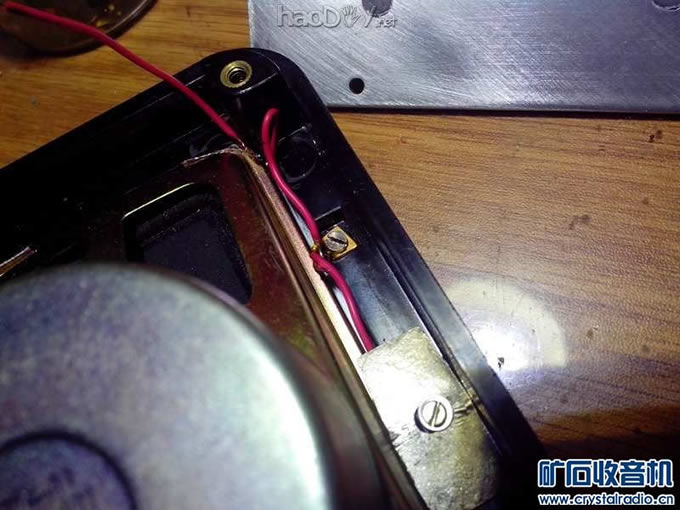

1.采用六角铜柱的链接     侧面打孔攻丝3MM    用来和旋钮固定

2，由于不懂机械    开始没有考虑同心度的问题     失败了一次   后面采用了两个侧面螺丝固定    解决了同心度的问题

3，可变电容的固定螺丝  也需要扩孔处理   由2.5扩成3MM

4.这几个工作很细致     手钻有些勉强   还好总算干出来了

5，四个接线孔     一个外接天线孔   一个地线    一个充电孔   还有一个闲置   呵呵









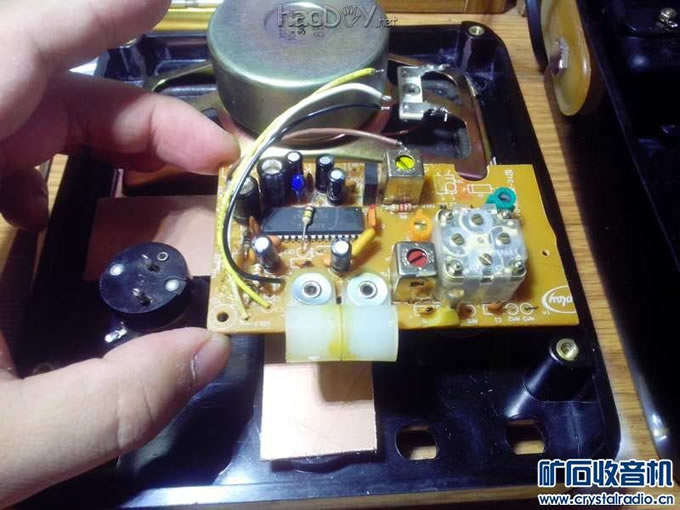

切割电路板 多余边角不要

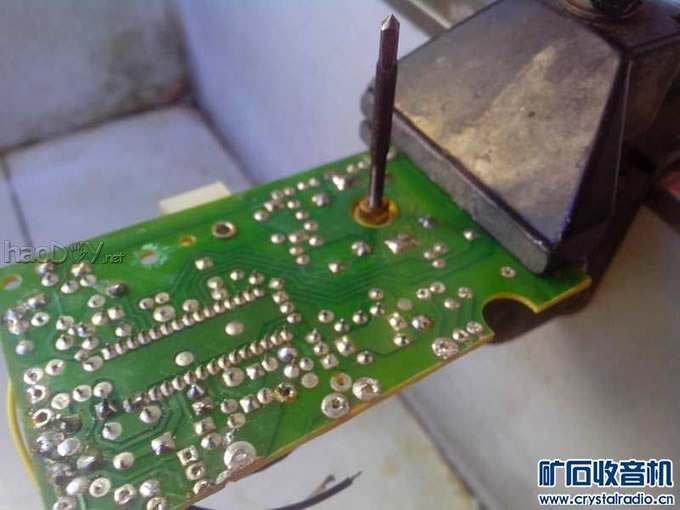

攻丝可变电容的固定螺丝






完成可变电容的扩孔工作

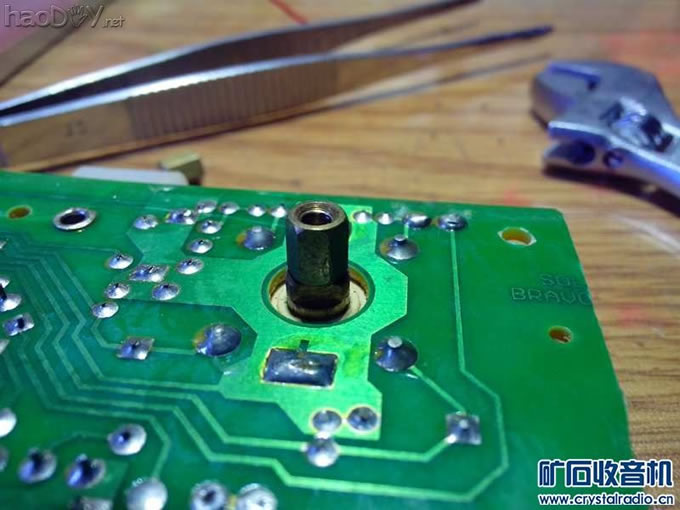

六角铜柱侧面打孔攻丝

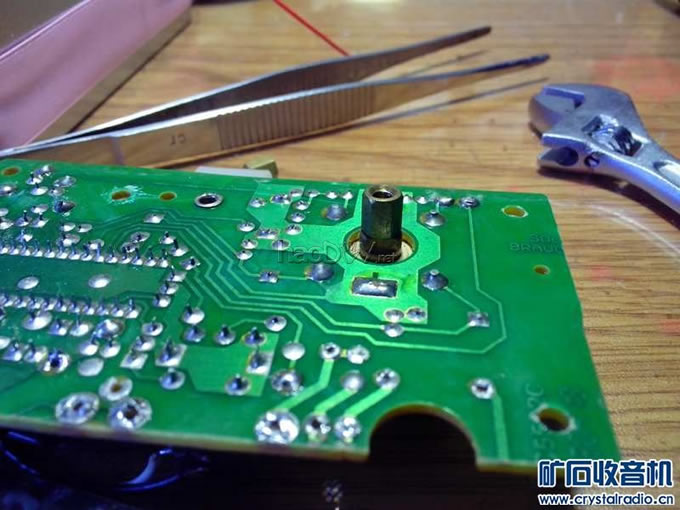

六角铜柱侧面打孔攻丝
