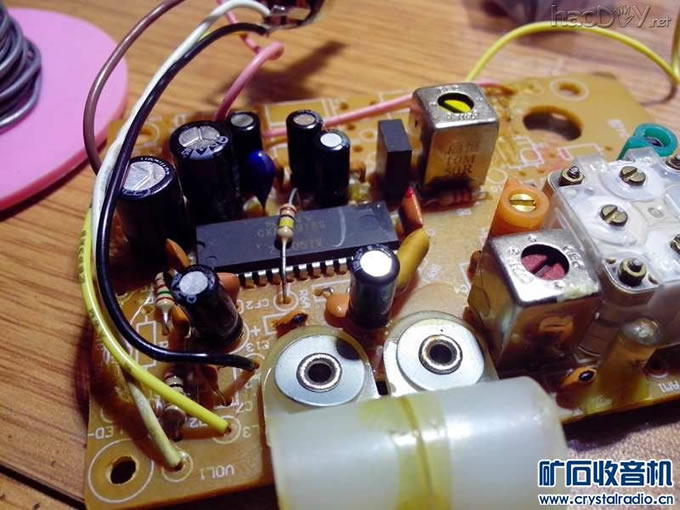

新做的收音机内部图

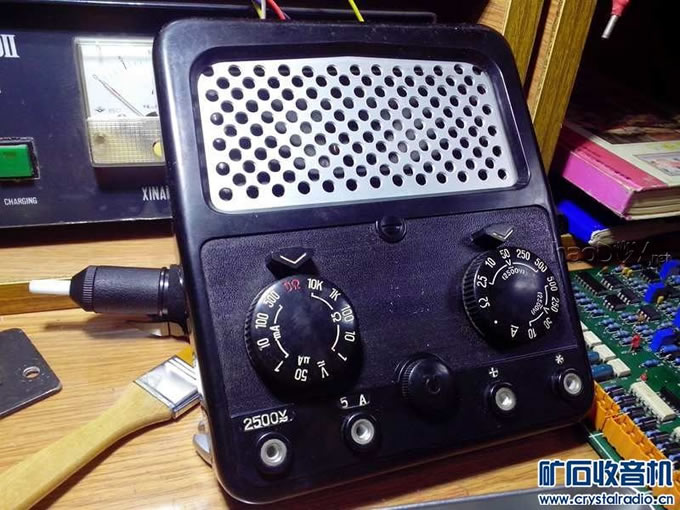

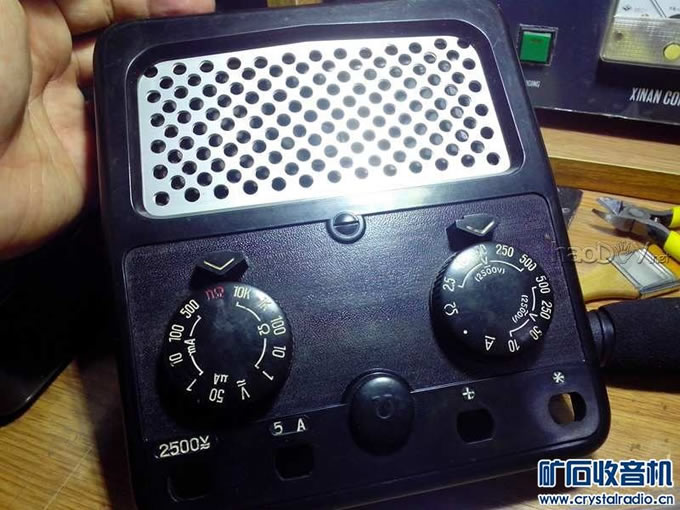

新收音机完工图

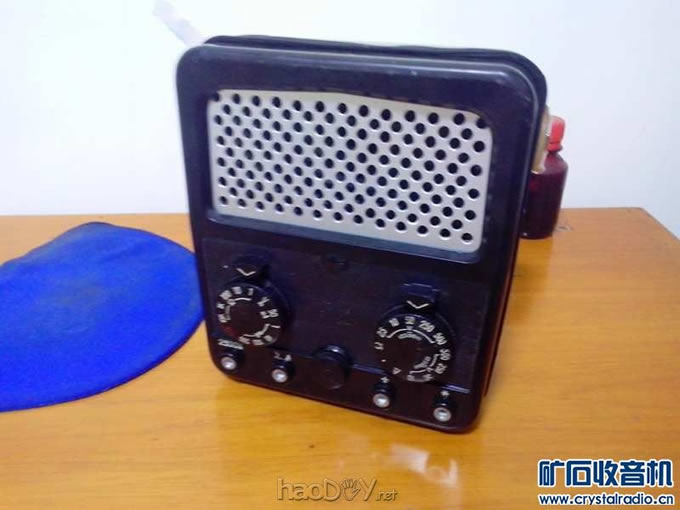

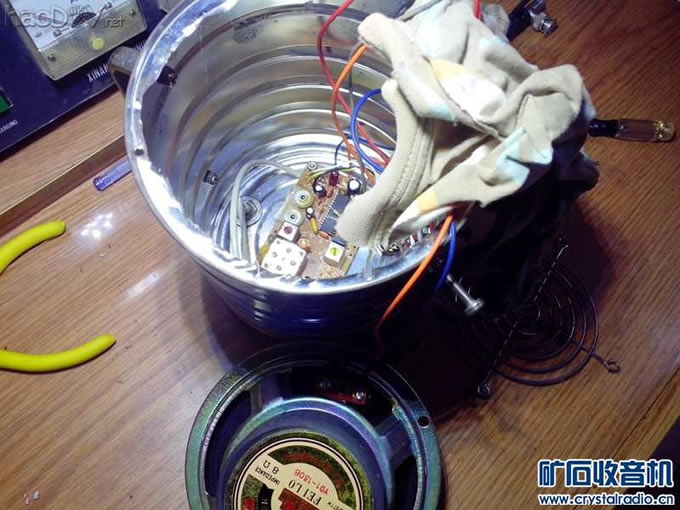

原来的奶粉桶收音机


原来的奶粉桶收音机


原来的奶粉桶收音机

 我刚开始做这个收音机    很多叹息我浪费了MF500型表   呵呵    其实这表已经没有用了   最多只能留念     但是留念的话有很多可以买    也不贵

我开始做这个收音机    得益于开始的奶粉桶收音机      但是奶粉桶收音机由于外壳是奶粉桶   不扎实  而且锈蚀厉害    被宝宝摔断了旋钮       所以才开始制作比较扎实的机器      目标最后停留在我买来留念的MF500型表

不多考虑了    我认为做成收音机的意义  比 万用表大    于是开工了

1.首先是拆表和清洗

2.选用电路    电路方面由于我做过分立件的FM收音机   在没有专业仪器的条件下   很难调整到完美状态   于是采用了成品的拆机电路

3.总体架构的设计    首先扎实  外壳满足    电源用锂电池18650   有    面板用金属板   手头有

4，天线的考虑   由于采用了非金属外壳    可以不用外接天线    不破坏MF500表的外形的情况下   使用内置天线是完全可以的   而且使用内部任何金属件    链接起来做天线

#p#分页标题#e#5.图片排序不知道怎么调整   抱歉了





清洗完毕

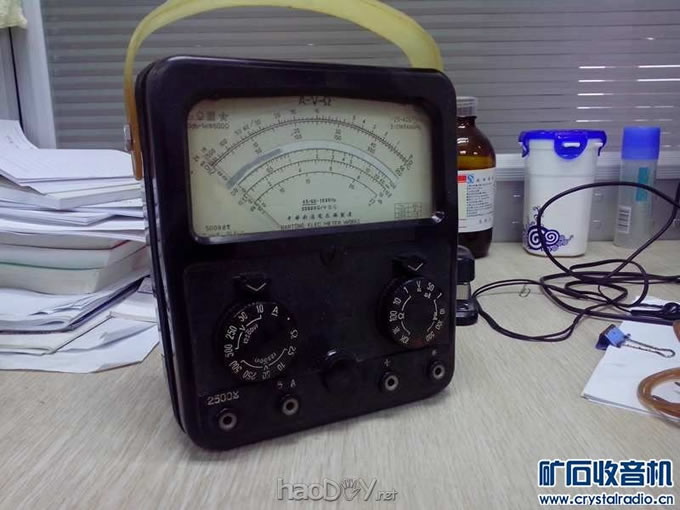

原表 最后的遗照 哈哈






近照 为了收音机 只有牺牲你了

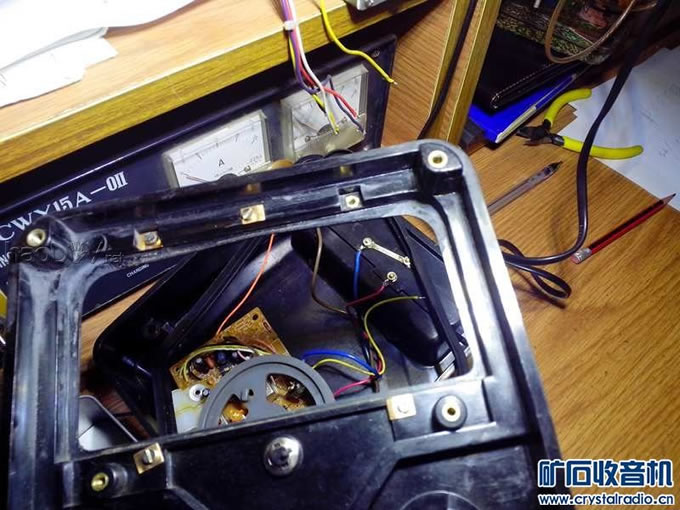

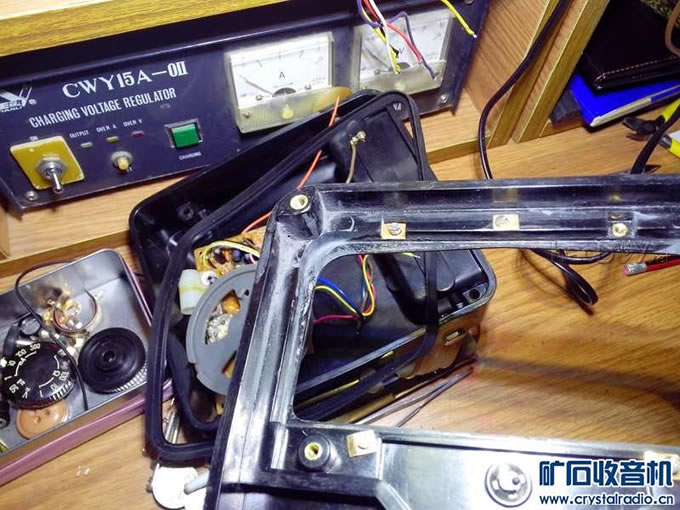

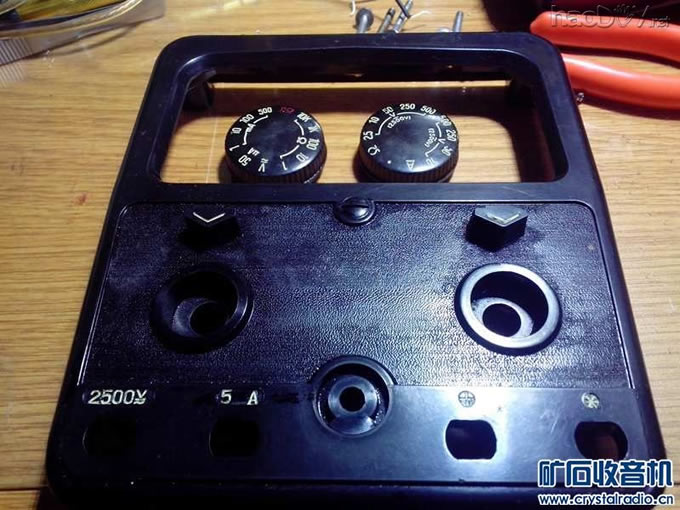

开拆

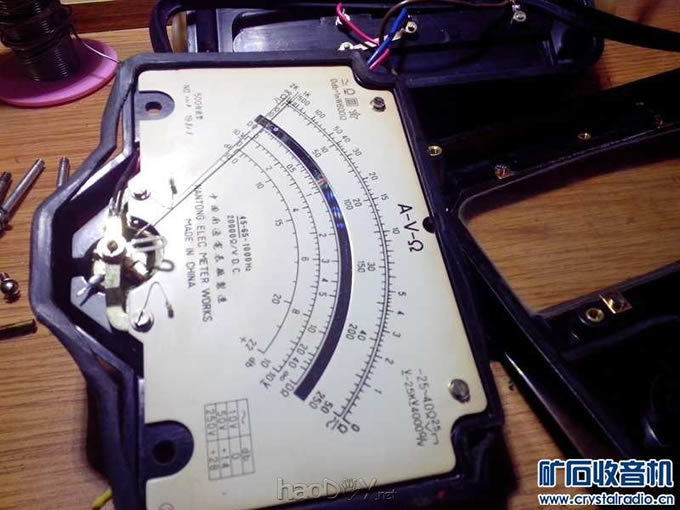

最关键 也是失效的东西 表头

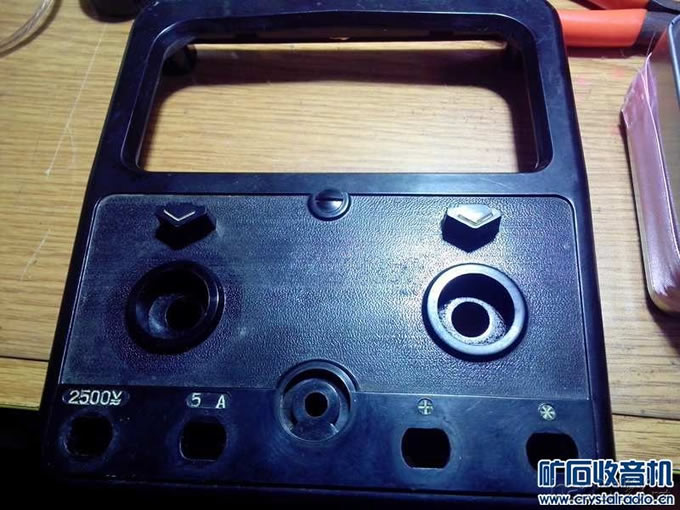

表头

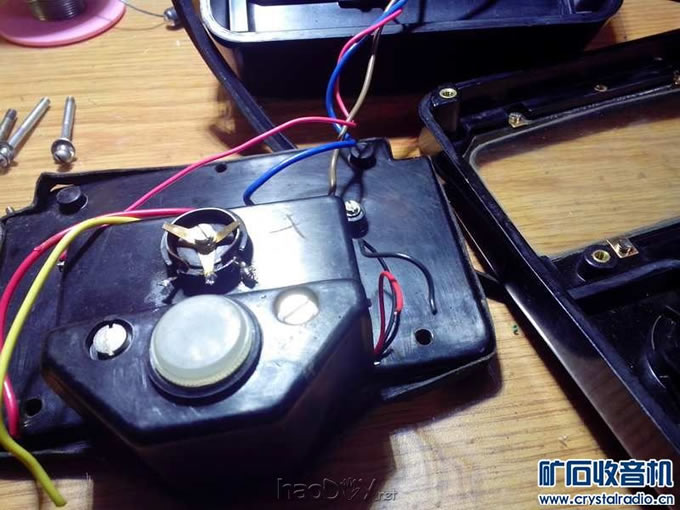

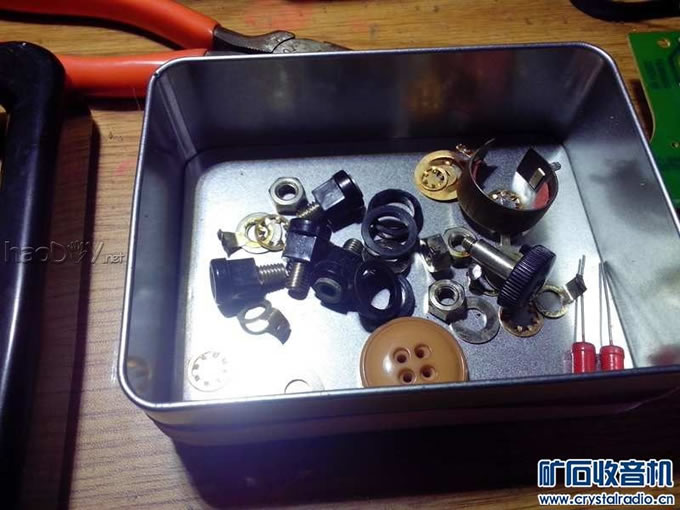

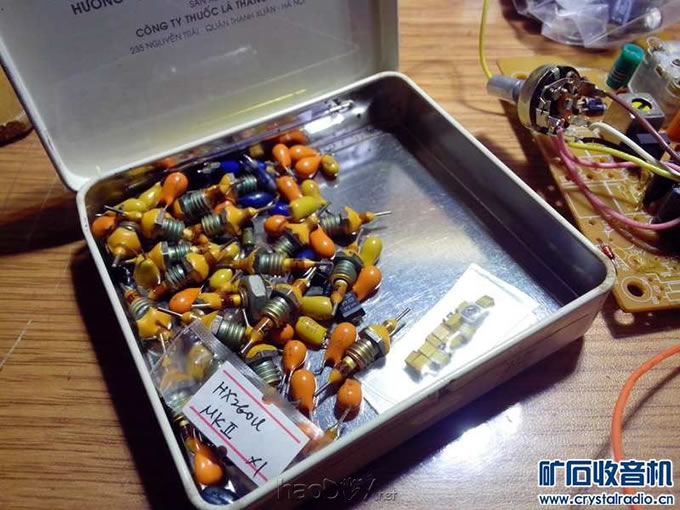

零部件 搜集好






分解以后






分解以后

#p#分页标题#e#






丢入水盆 放入洗涤液






洗刷之后






不错 很新嘛 呵呵






旧貌换新颜

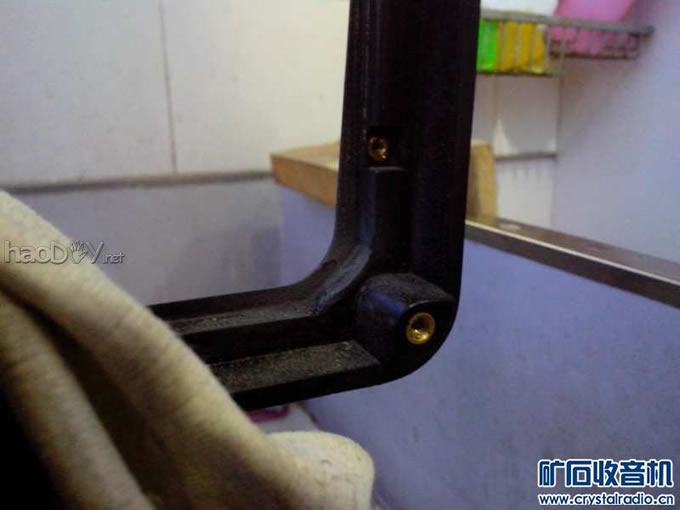

外壳清洗完毕

1.材料的选择   面板采用了铝合金门窗的铝合金板  加工     自己全手工上    首先切割大小  然后用手钻打孔    采用了错位打孔方法   获得的面板  通孔数量多  而且很好看   可惜我打孔累啊   200多个孔  手钻上的    最后还打磨抛光

2.喇叭由于手头没有合适的    于是就在网上采购了三洋的电视拆机喇叭    后面发现效果确实很好    喇叭的边角需要打磨下  才有贴切的尺寸    而且金属框架可以用来做内置天线

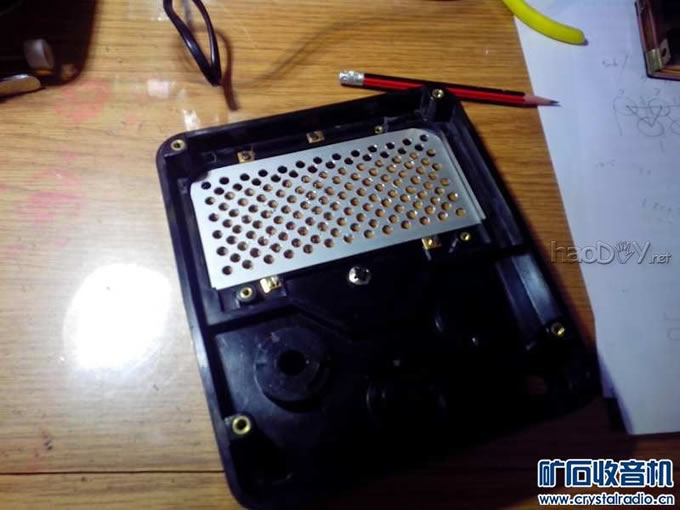

面板加工完后整体图






比较材料大小

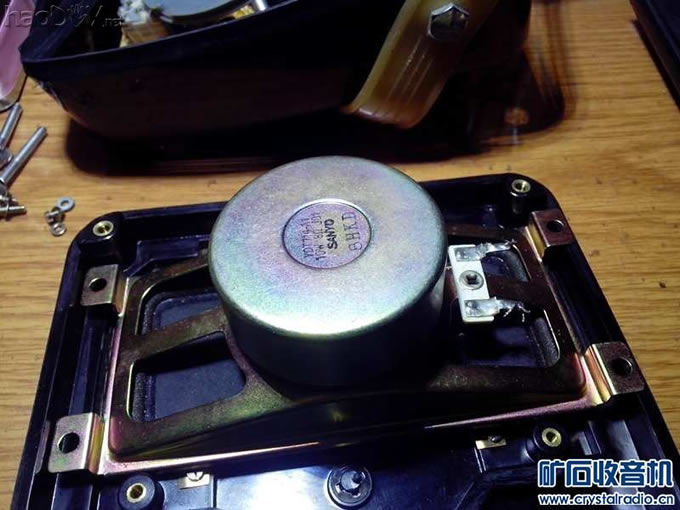

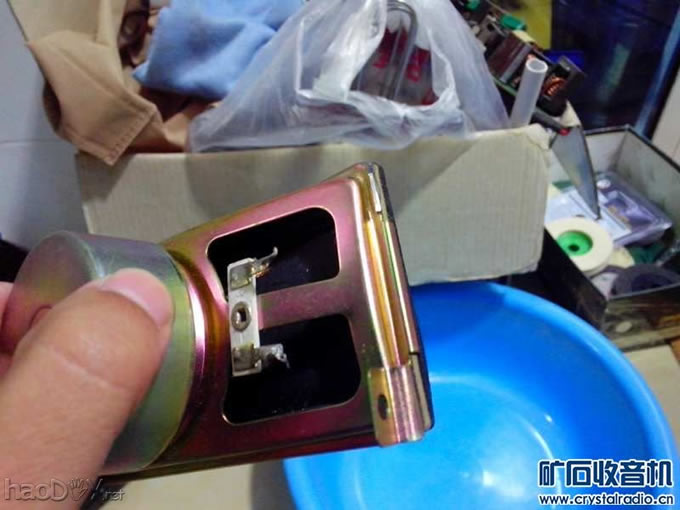

尺寸合适的喇叭



#p#分页标题#e#




放入非常合适

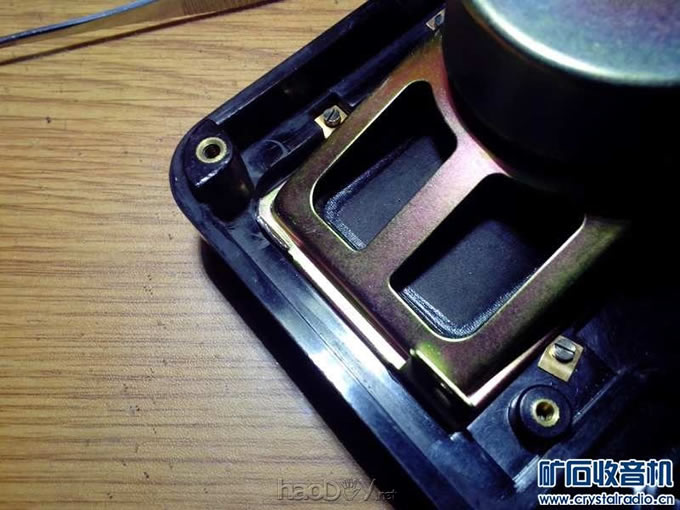

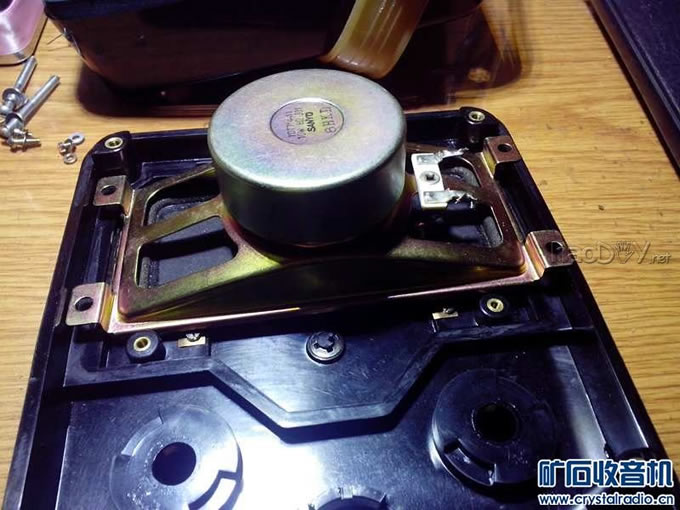

边角需要加工

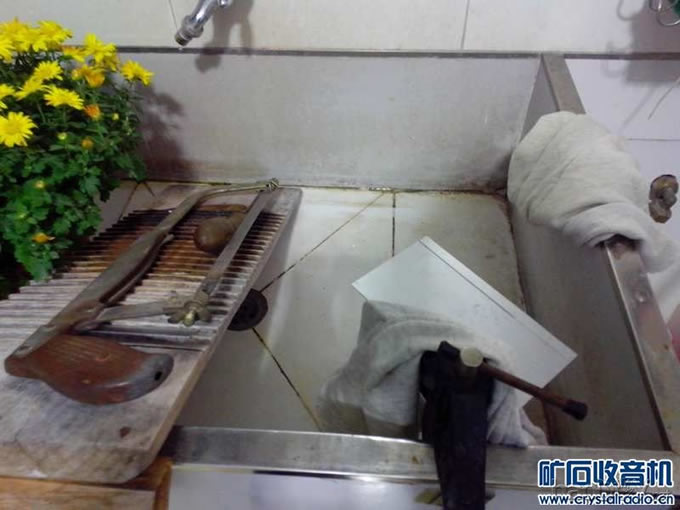

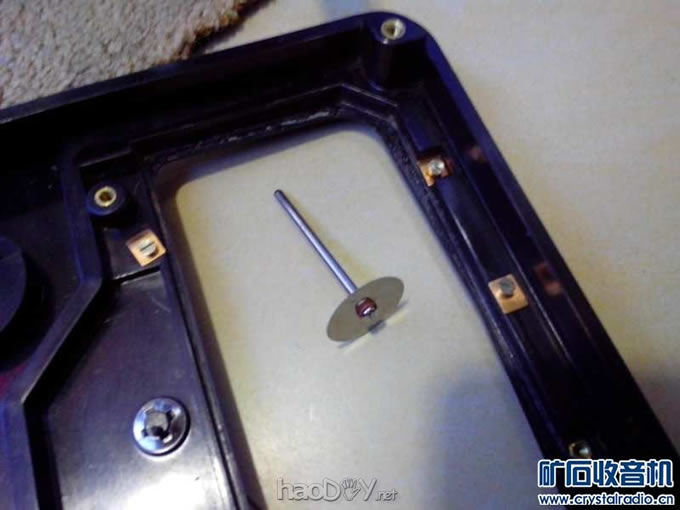

切割面板






切割面板

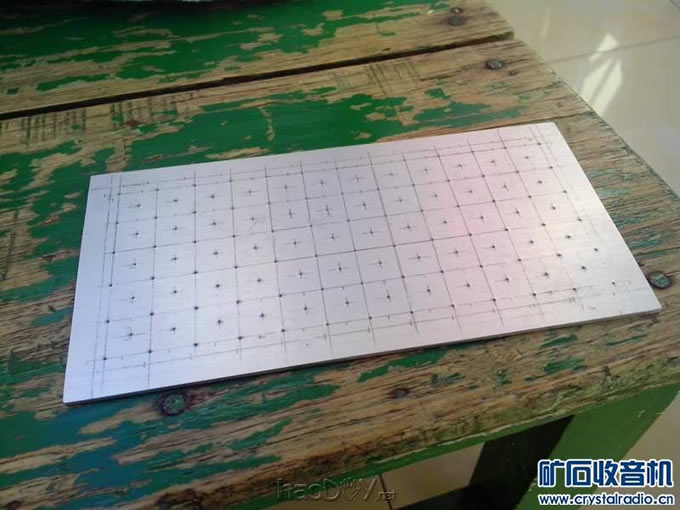

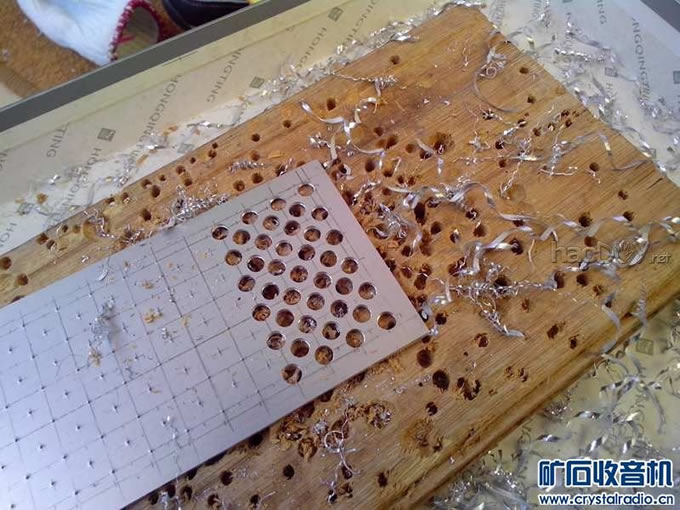

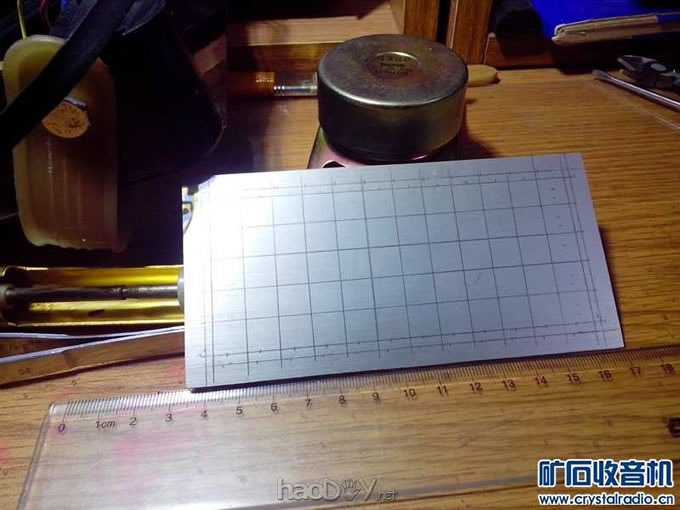

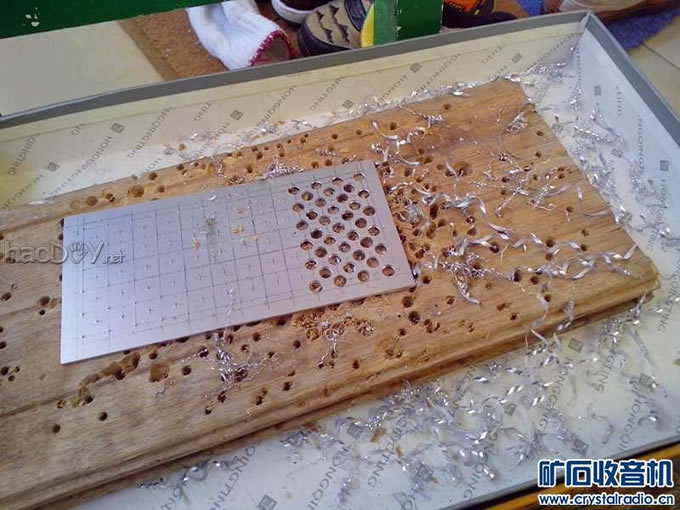

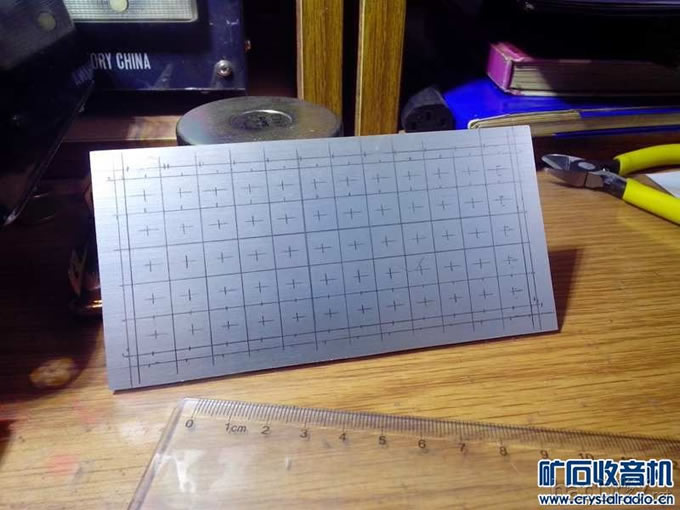

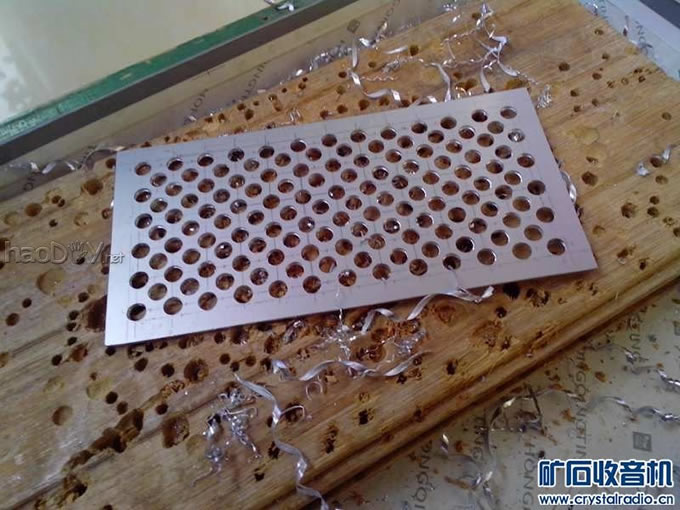

做好网格和打好定位孔






做好网格和打好定位孔






做好网格和打好定位孔






开钻了






开钻了






200多个孔 累死了

#p#分页标题#e#

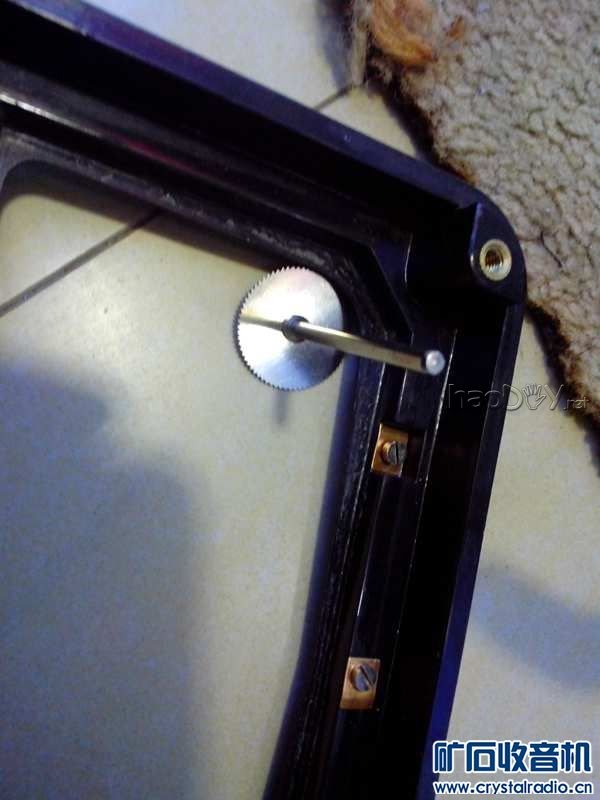

打磨外壳边角尺寸






打磨外壳边角尺寸

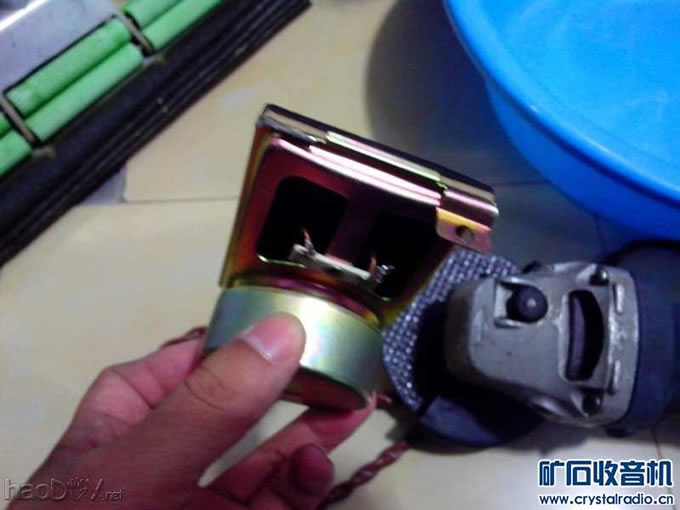

打磨喇叭边角






这个框是可以焊接成天线的











打磨完成后






配合图






完美结合






面板也来了#p#分页标题#e#






1.电路结构比较简单     打磨电路也没有很大的余地   更换了输入音频钽电解和输出电容

2.由于不破坏原外壳    就采用固定底板的方法      用了两片覆铜板     一是方便取材   二是可以做内置天线

3.难点工作来了    就是一个音量开关   一个调台旋钮怎么处理     音量开关可以找个合适电位器解决   但是调台旋钮怎么和可变电容链接    一直难办

4.最后采用了拆掉波段开关   来替代旋钮     这个方法在后面发现的确不错

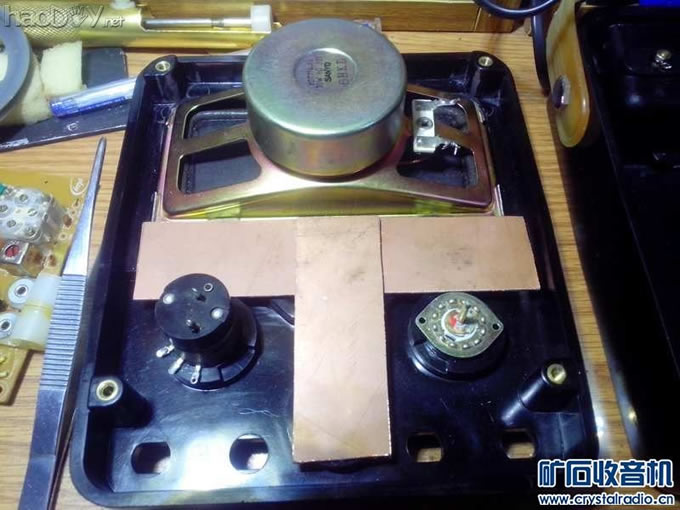

内部位置设计

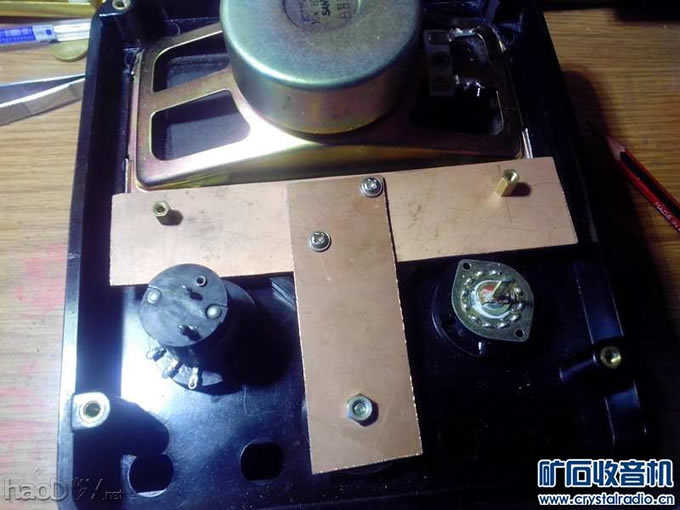

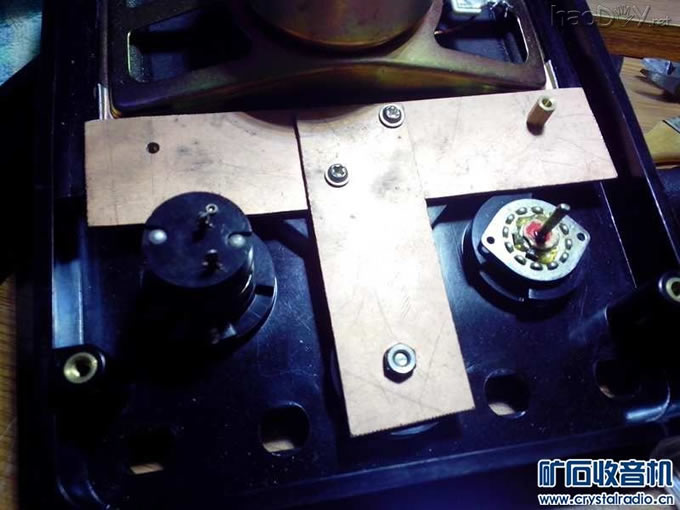

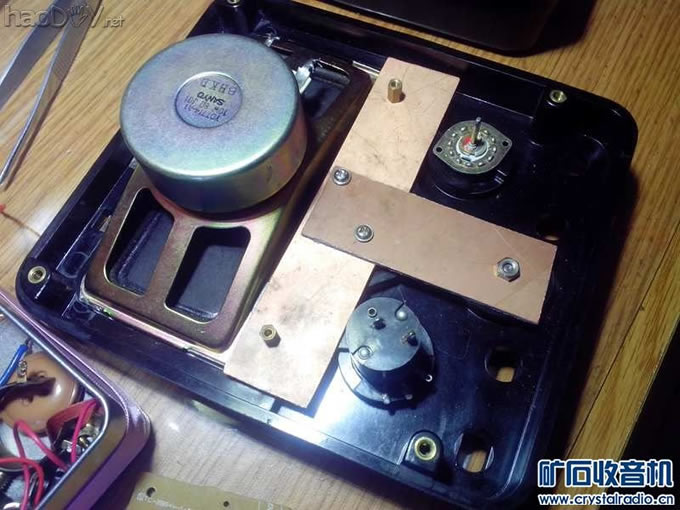

固定电路板的底板






看样子可以






电路需要更新的元件

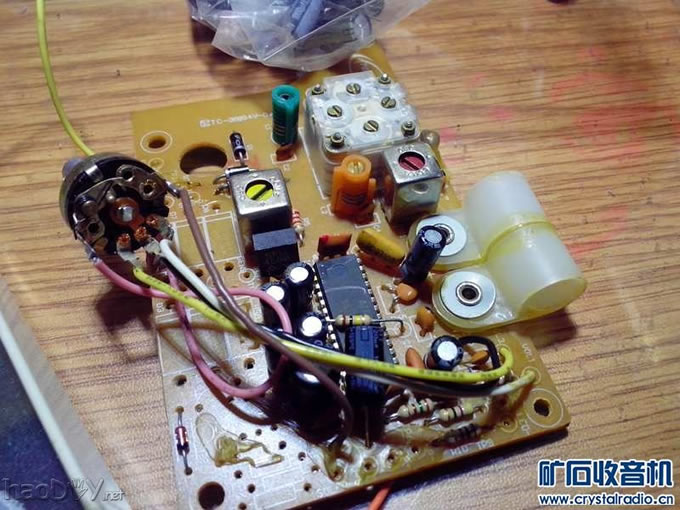

拆机电路板






线路图分析

#p#分页标题#e#

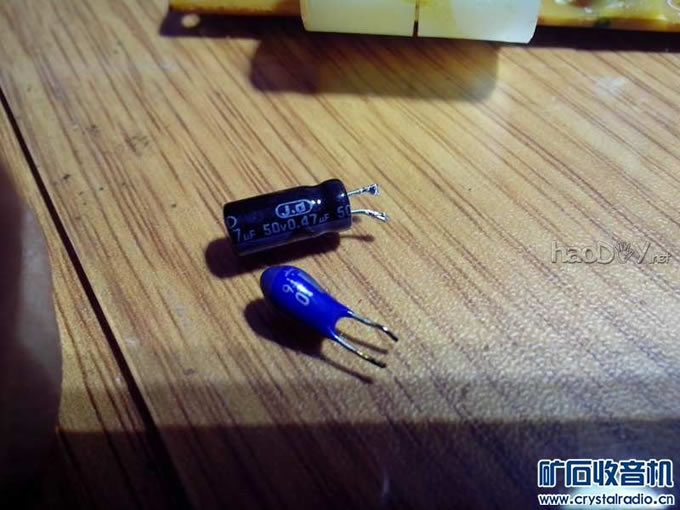

更换输入电解






输出电解增大容量

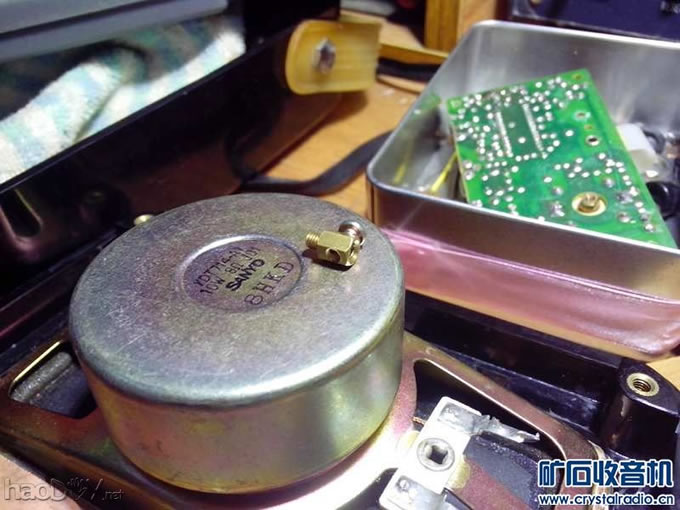

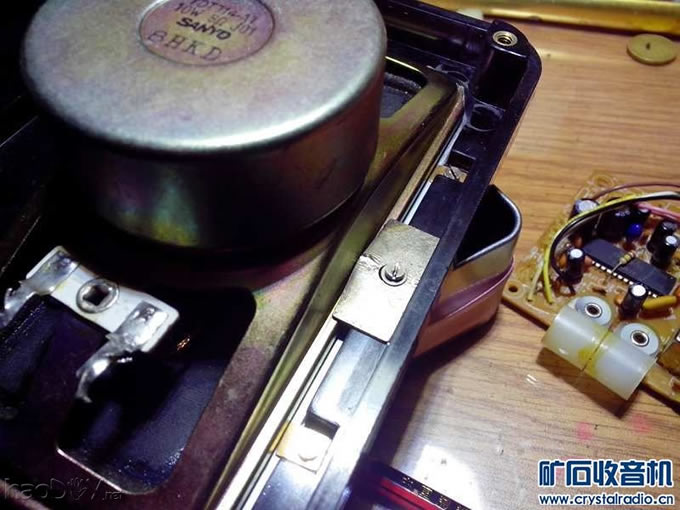

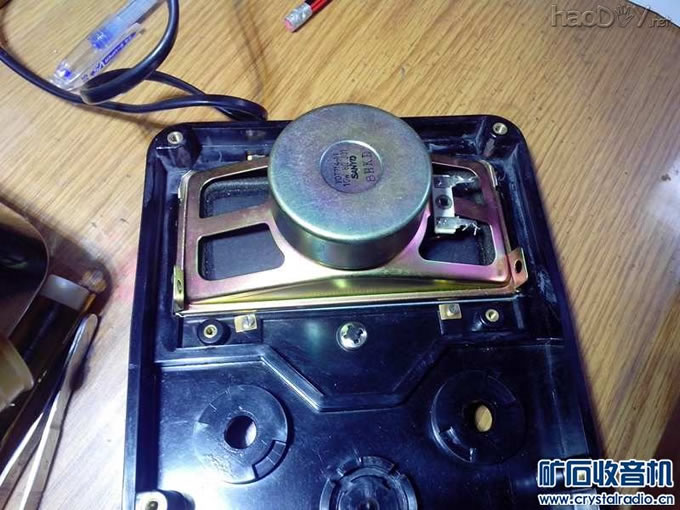

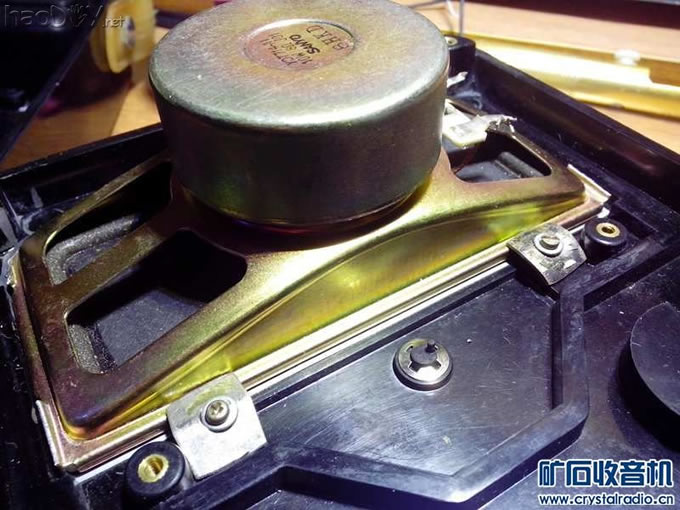

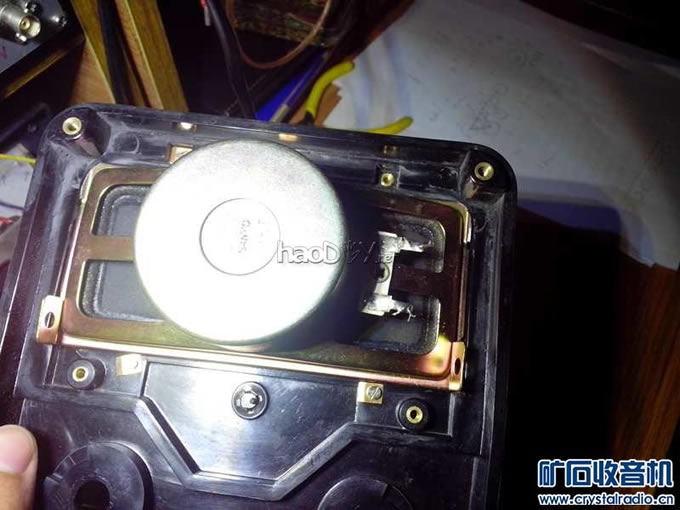

喇叭的固定






采用原玻璃固定螺孔

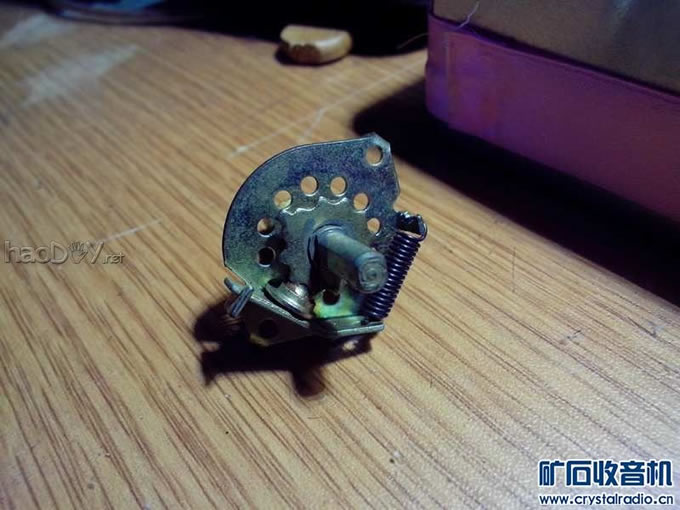

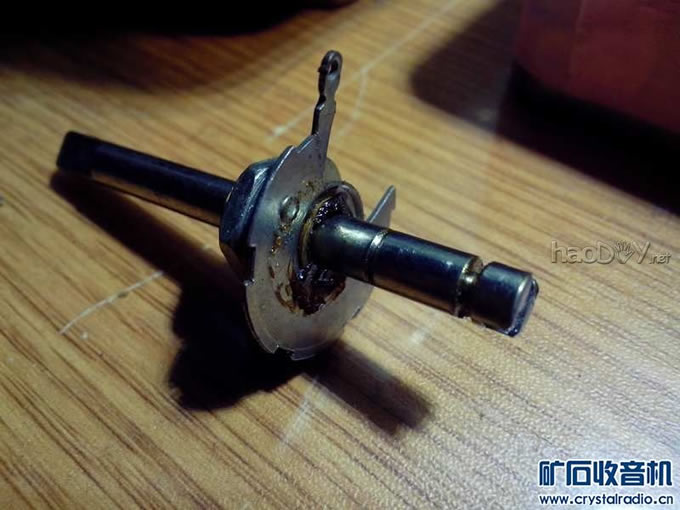

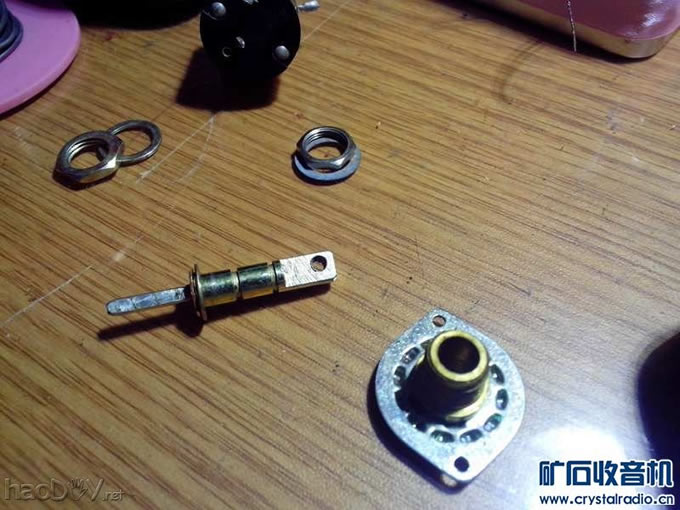

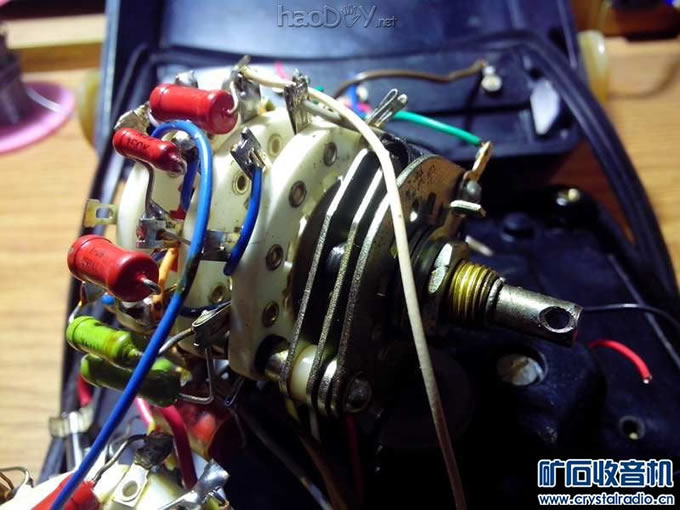

波段开关

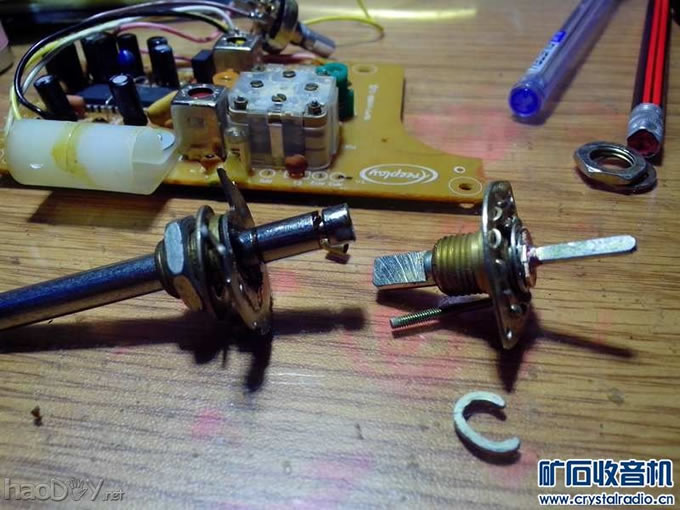

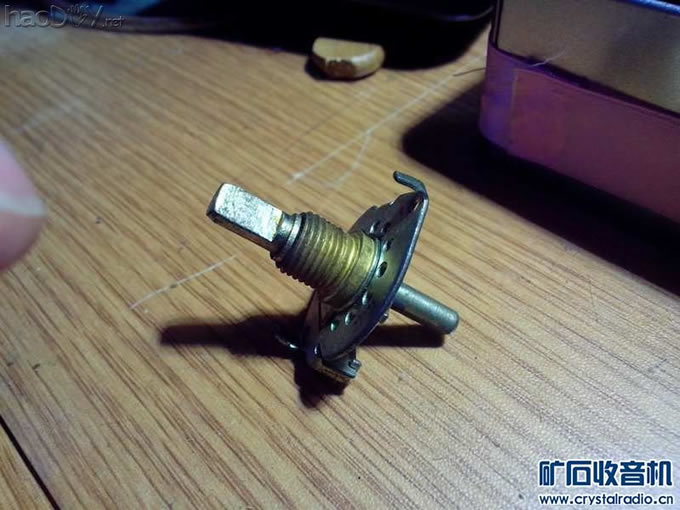

拆掉用旋钮






电位器这个柄好 可惜不方便加工






原来想用的元件 后来只有了右边的






固定底板

#p#分页标题#e#






调整方位

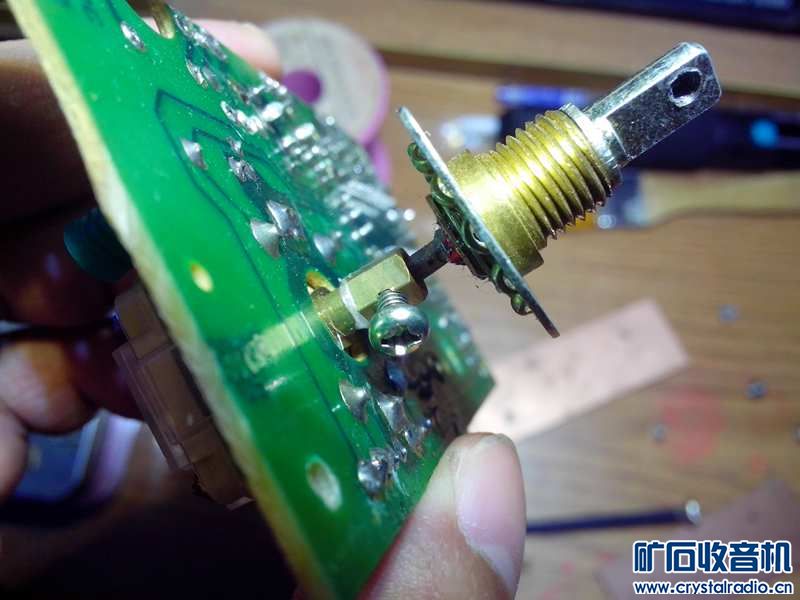

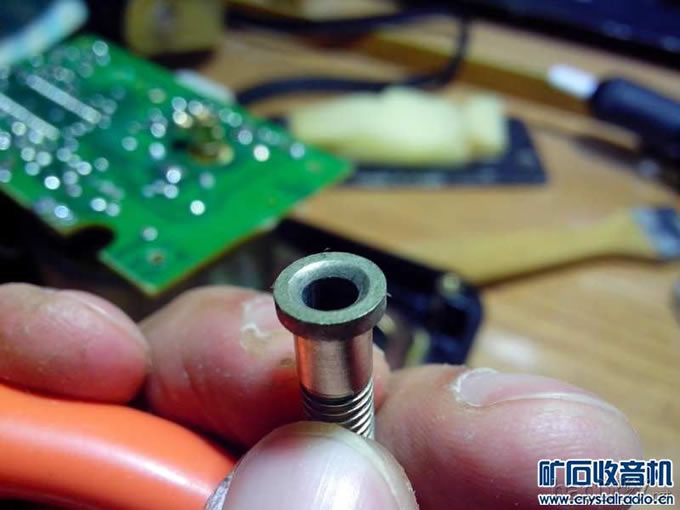

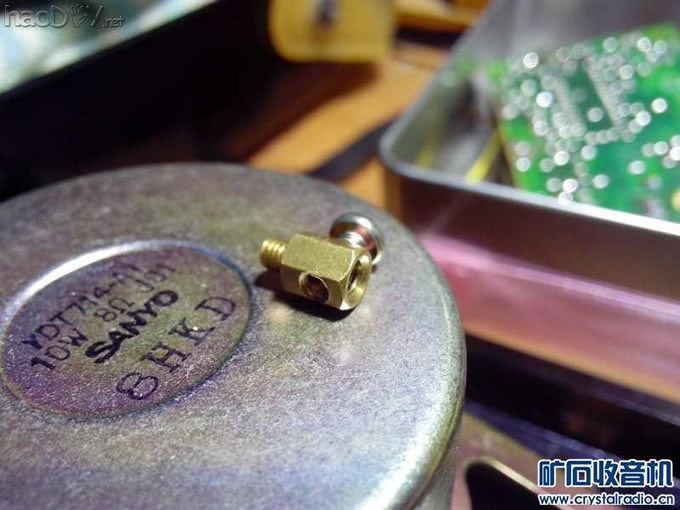

1.采用六角铜柱的链接     侧面打孔攻丝3MM    用来和旋钮固定

2，由于不懂机械    开始没有考虑同心度的问题     失败了一次   后面采用了两个侧面螺丝固定    解决了同心度的问题

3，可变电容的固定螺丝  也需要扩孔处理   由2.5扩成3MM

4.这几个工作很细致     手钻有些勉强   还好总算干出来了

5，四个接线孔     一个外接天线孔   一个地线    一个充电孔   还有一个闲置   呵呵









切割电路板 多余边角不要






攻丝可变电容的固定螺丝






完成可变电容的扩孔工作

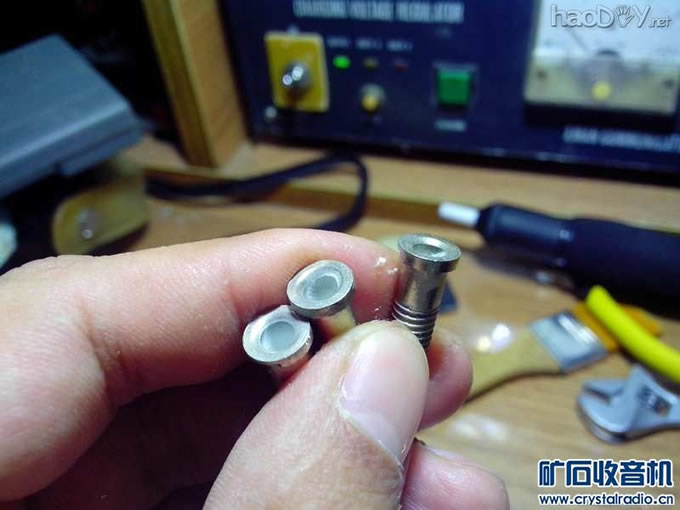

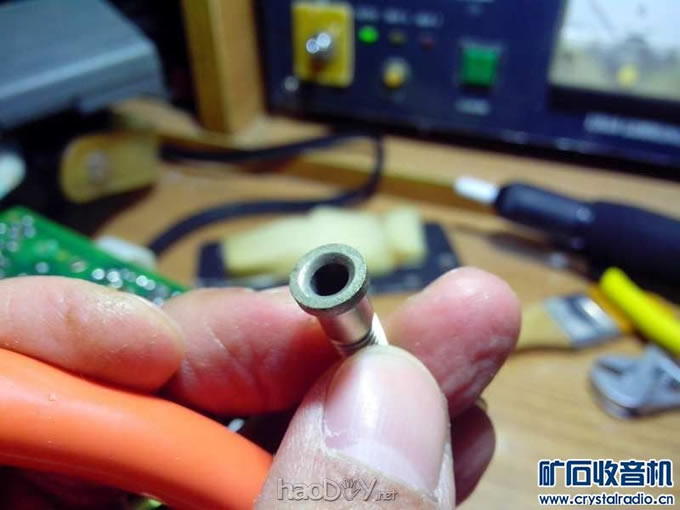

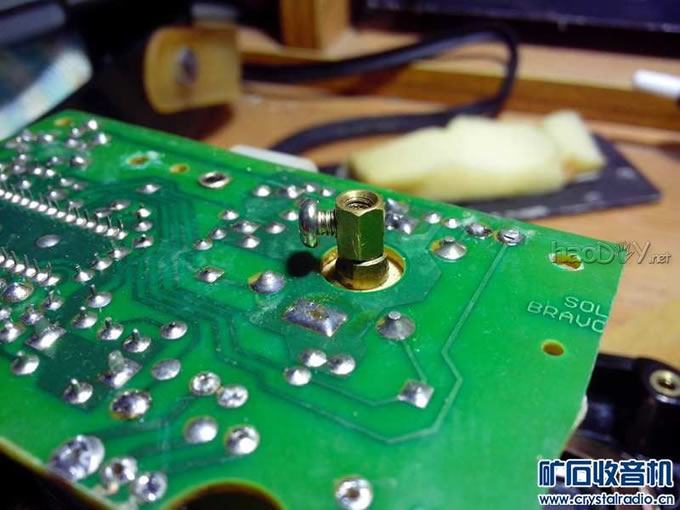

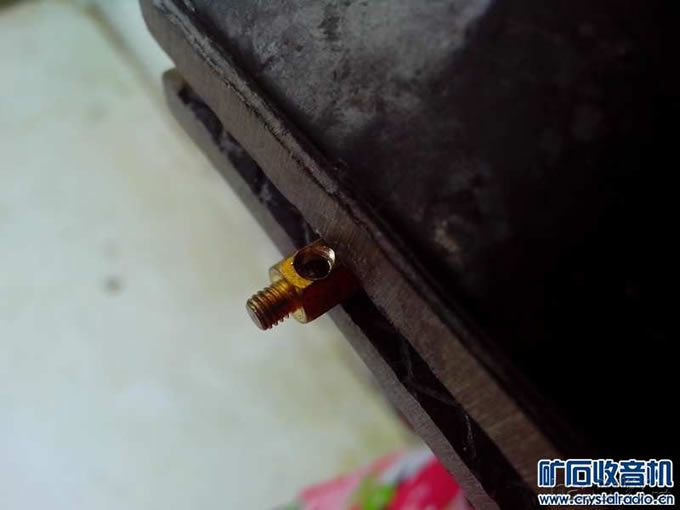

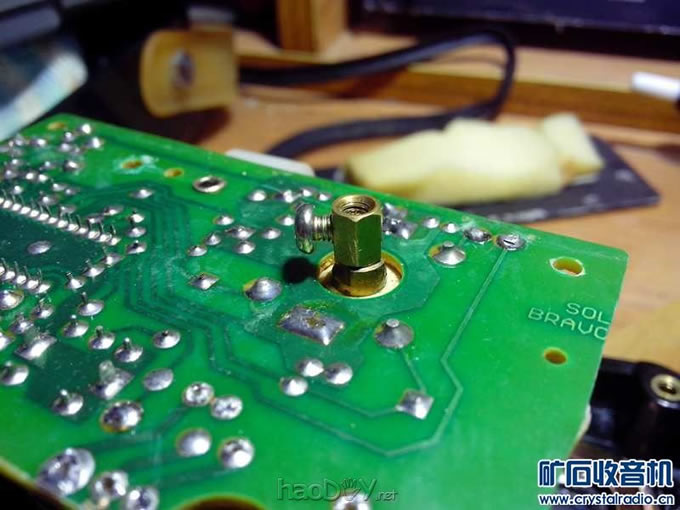

六角铜柱侧面打孔攻丝






六角铜柱侧面打孔攻丝

#p#分页标题#e#






旋钮手柄打孔攻丝

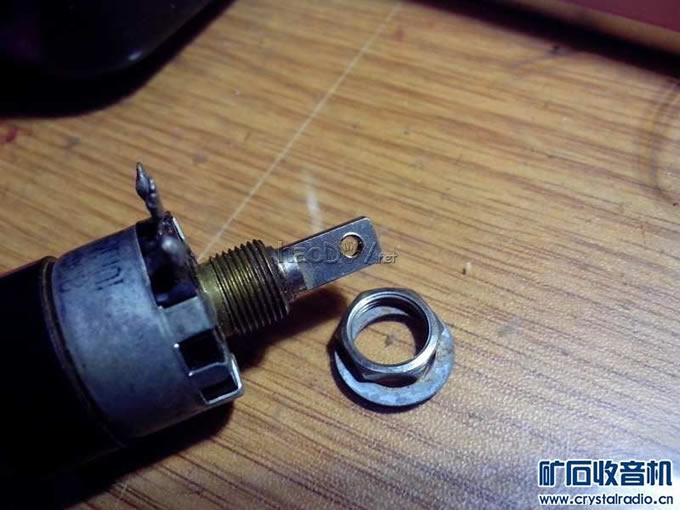

电位器旋钮侧面打孔攻丝






上回外壳看看可以不






试装效果看看

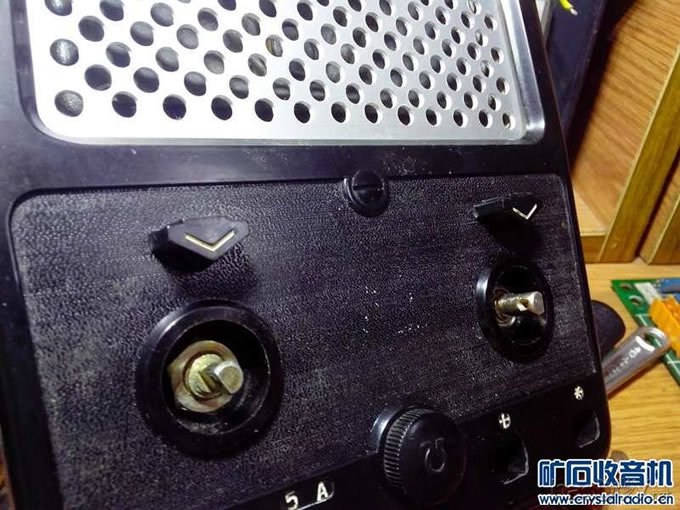

与原配旋钮搭配看看











侧面打孔完成






双面螺丝 解决同心度的问题






双面螺丝 解决同心度的问题



IMG_20131212_204239.jpg #p#分页标题#e#(46.1 KB, 下载次数: 36)

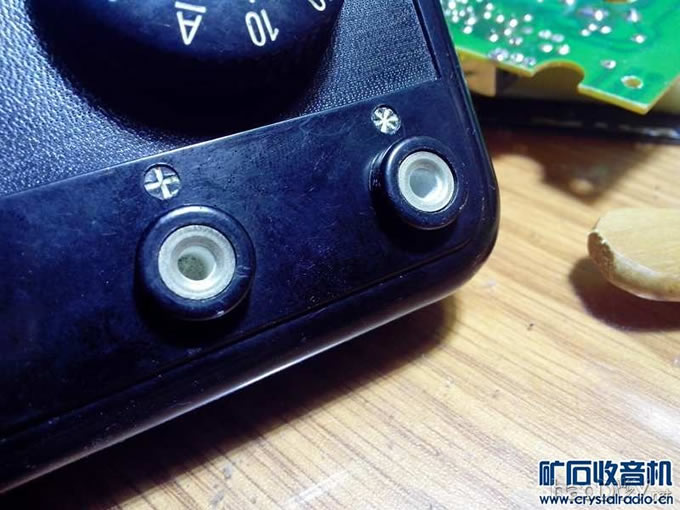

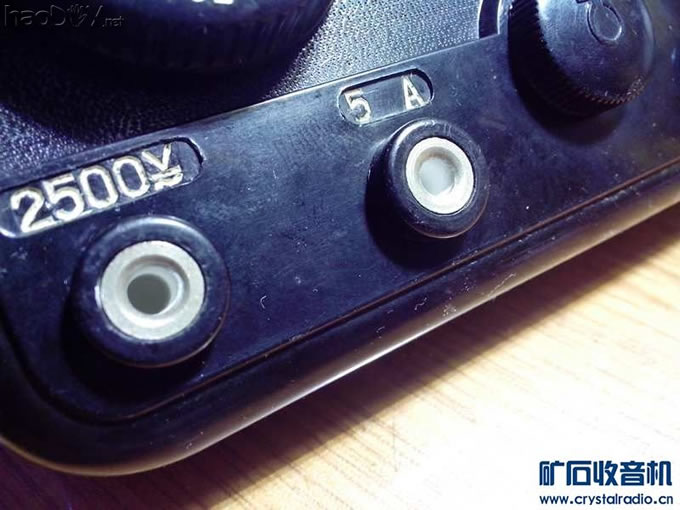

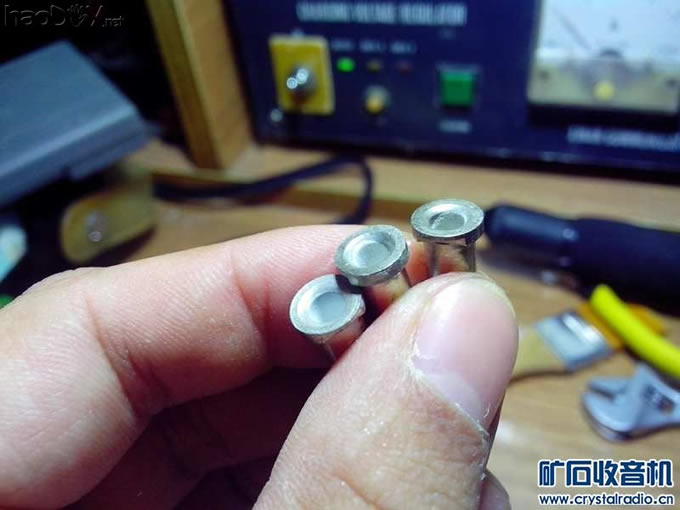

原接线孔有氧化 进行打磨抛光






打磨前






打磨后






很光亮






装回看看效果






非常好 和新表一样






目前完成情况 总装下看看

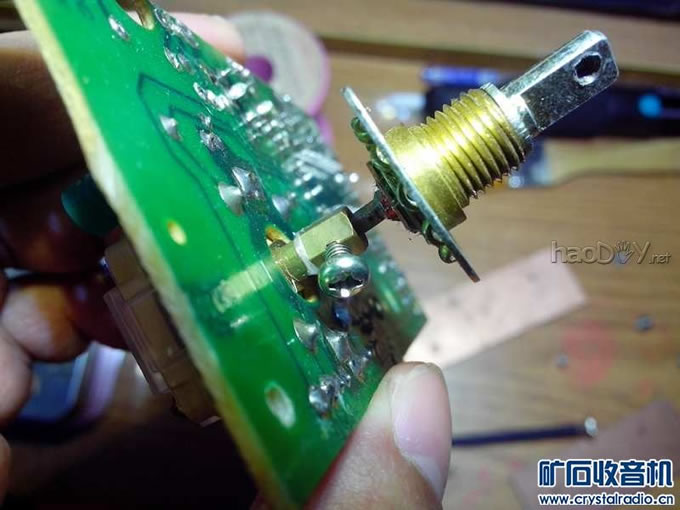

旋钮与电路板的链接






看来这个设计是可以的




 #p#分页标题#e#

双面螺丝结构固定






可以调整同心度

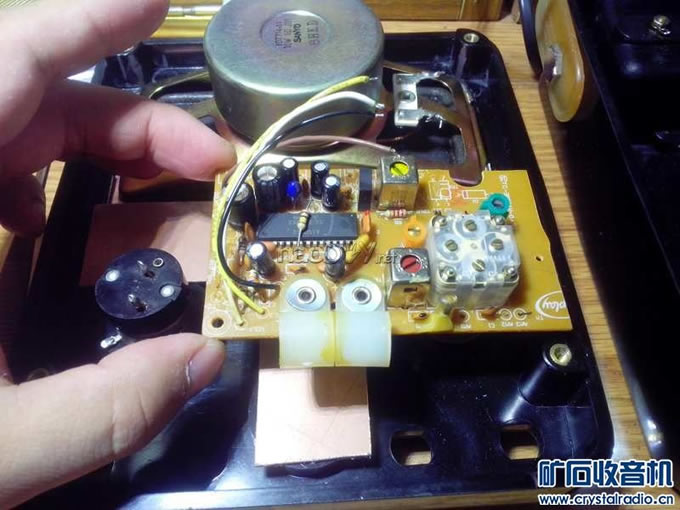

固定好内部结构图






关键工序完成后的情况






调节电台不会有摆动






电路板不会有机械变形就很好了

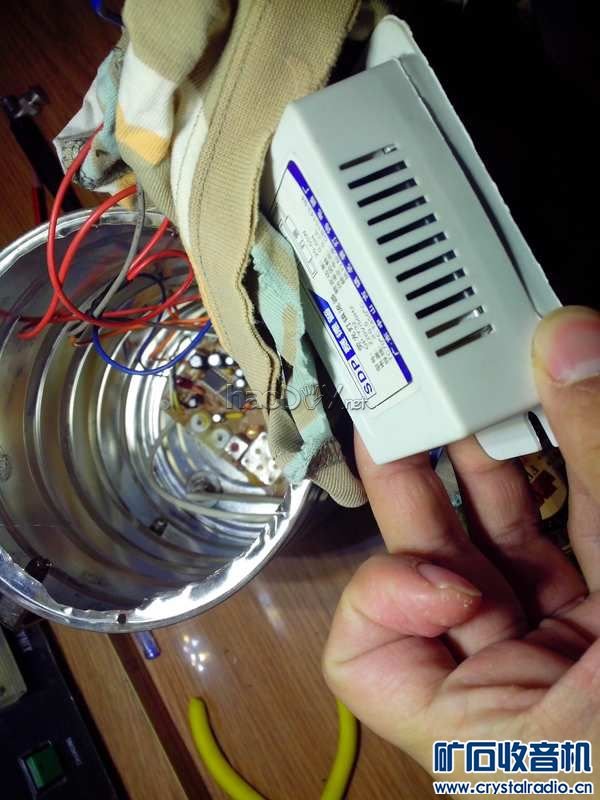

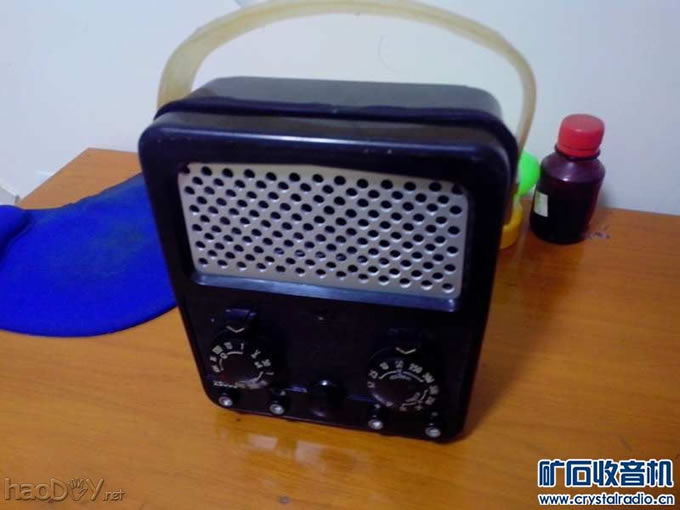

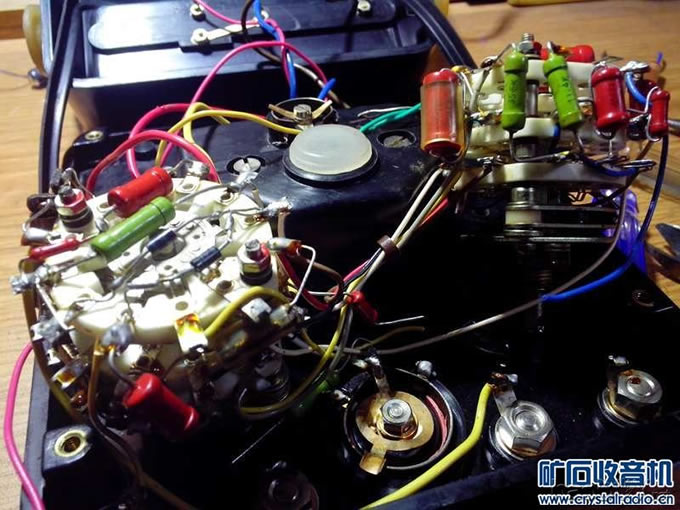

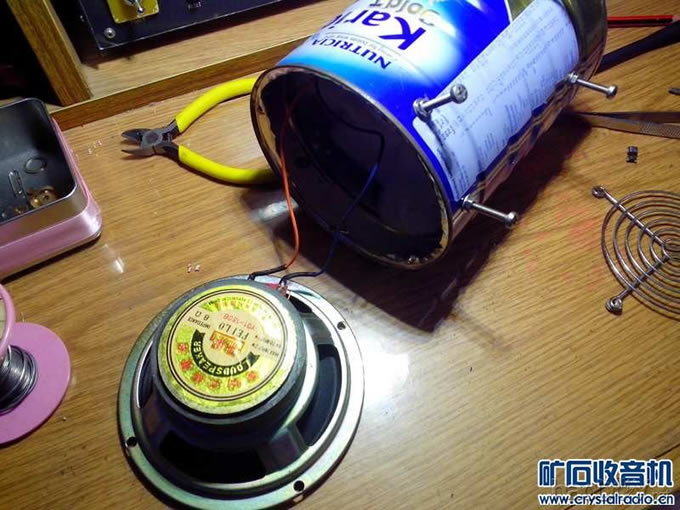

奶粉桶收音机内部


奶粉桶收音机内部


M500型收音机


M500型收音机


飞乐的全频喇叭

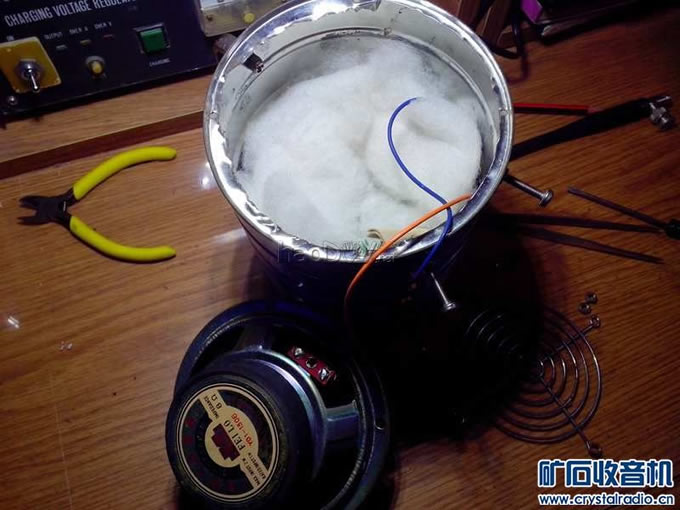

当初还用了吸音棉 拉低低音
