1.电路结构比较简单     打磨电路也没有很大的余地   更换了输入音频钽电解和输出电容

2.由于不破坏原外壳    就采用固定底板的方法      用了两片覆铜板     一是方便取材   二是可以做内置天线

3.难点工作来了    就是一个音量开关   一个调台旋钮怎么处理     音量开关可以找个合适电位器解决   但是调台旋钮怎么和可变电容链接    一直难办

4.最后采用了拆掉波段开关   来替代旋钮     这个方法在后面发现的确不错





内部位置设计






固定电路板的底板






看样子可以






电路需要更新的元件






拆机电路板

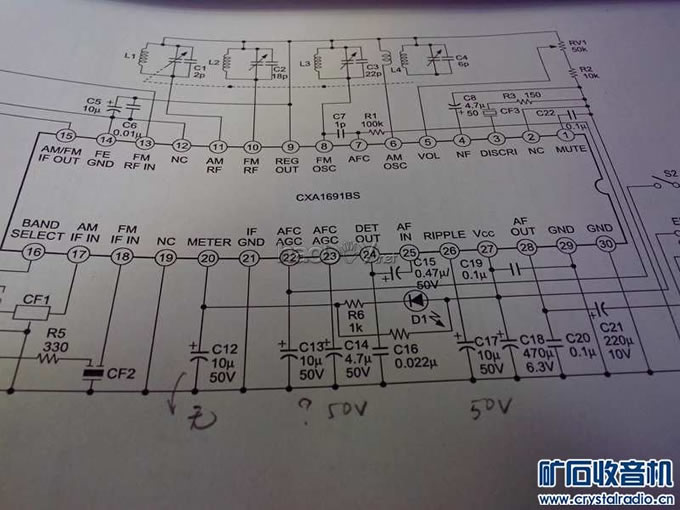

线路图分析
