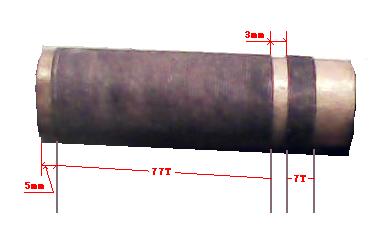

   (一)：磁性线圈制做：
   (1)：用牛皮纸做一个∮11×40mm的纸筒
   (2)：在纸筒上离纸筒头约5mm处用∮0.04X7里磁线平绕77圈(两线头留适量长度线头)此为调谐线圈
   (3)：推后离调谐线圈约3mm处再用里磁线平绕7圈(两线头留适量长度线头)此为再生线圈
   (4)：一定温度熔石蜡一小铁杯(约90C度)、把纸筒线圈全部浸蜡拿出立放冷却即可
硅单管来复再生式收音机diy制作

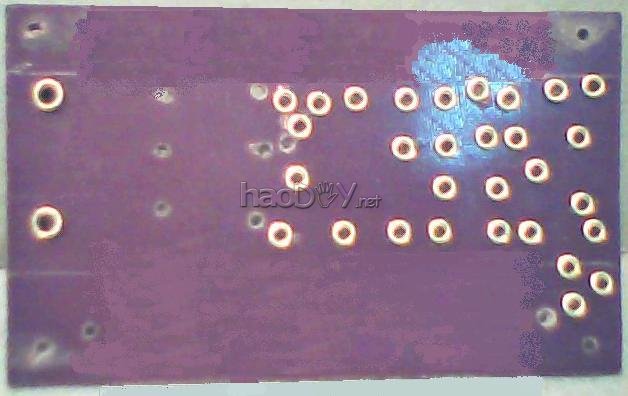

(二)：电路板按图钉制铆钉：
硅单管来复再生式收音机diy制作

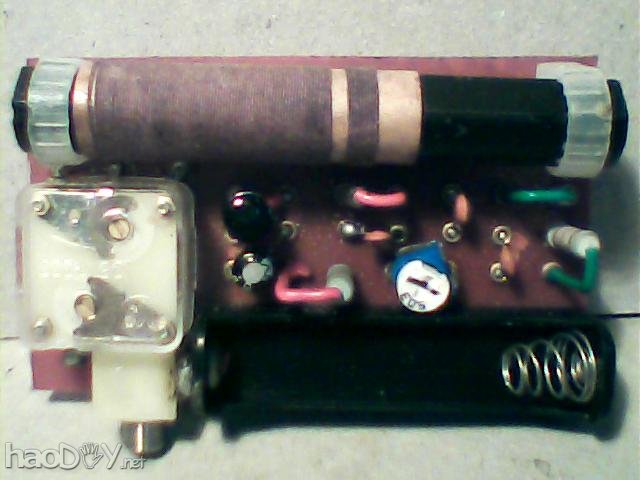

(三)：元器件定位安装：
硅单管来复再生式收音机diy制作

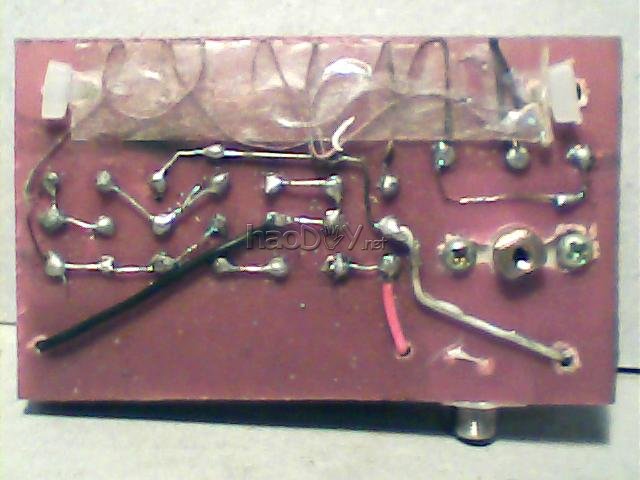

(四)：各元件连线走向的焊接：
硅单管来复再生式收音机diy制作

   (五)：调试整机：焊接完毕在捡查各元器件连线无误后装上电池、插入耳机：
   (1)：调整微调电阻(50k的那个)使耳机发出清晰的待机电流声
   (2)：转动调谐中轴，使机器接收，在收到较大音量的节目时停转调谐中轴
   (3)：此时再来细调微调电阻，使收到的节目在最佳清晰度的前题下以求最大音量
   (4)：左右微小移动磁性线圈，使收到的节目在最佳清晰度的前题下以求最大音量 (责任编辑：admin)
