直流三波段四灯电子管收音机 视频(3)

时间:2015-06-13 19:38来源:www.crystalradio.cn 作者:风流侠客 点击:
设计合适的支架将机芯固定到木盒内并用乳白胶固定,支架上采用螺丝桩固定以方便拆卸。 一个支架 做好的底板支架 装入木盒内,尺寸恰好合适。 机芯装到木盒内部 设计制作盖板及盒盖内侧贴纸,方便指示操作及简单维修

设计合适的支架将机芯固定到木盒内并用乳白胶固定,支架上采用螺丝桩固定以方便拆卸。

直流三波段四灯电子管收音机 视频

一个支架

直流三波段四灯电子管收音机 视频

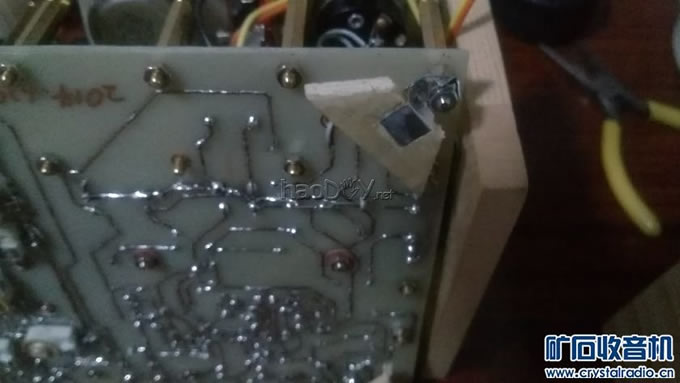

做好的底板支架

装入木盒内,尺寸恰好合适。
直流三波段四灯电子管收音机 视频

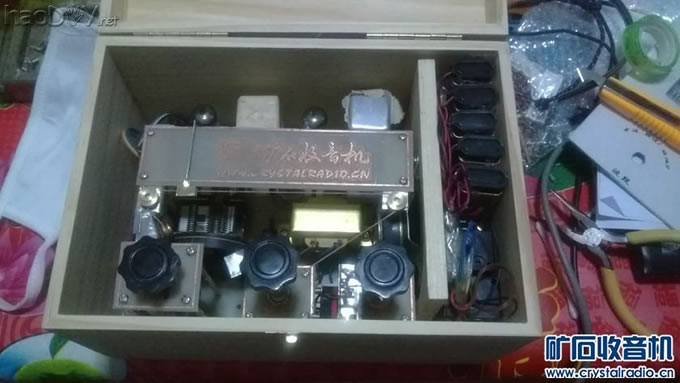

机芯装到木盒内部

设计制作盖板及盒盖内侧贴纸,方便指示操作及简单维修。

直流三波段四灯电子管收音机 视频

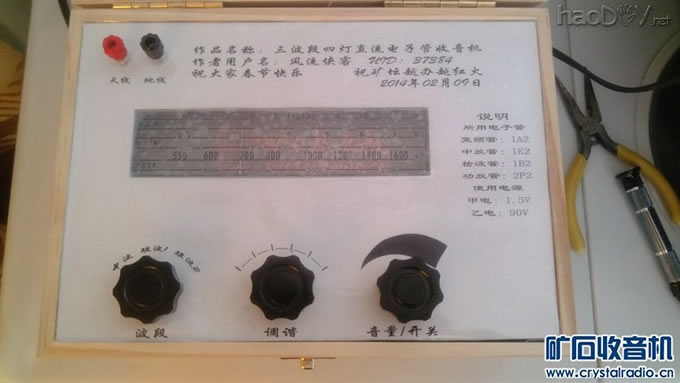

机器盖板

直流三波段四灯电子管收音机 视频

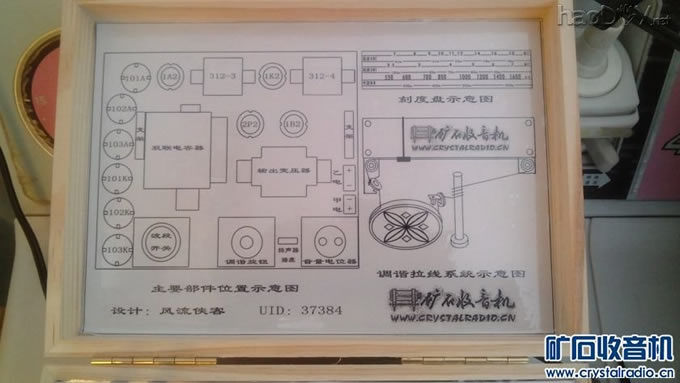

盒盖内指示图

直流三波段四灯电子管收音机 视频

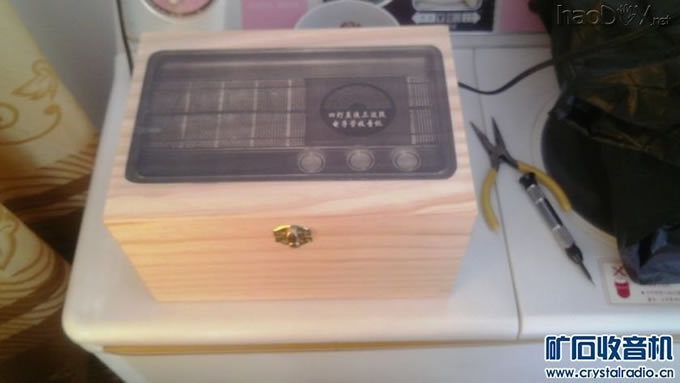

整机图,盒盖上贴一幅打印图片


直流三波段四灯电子管收音机 视频

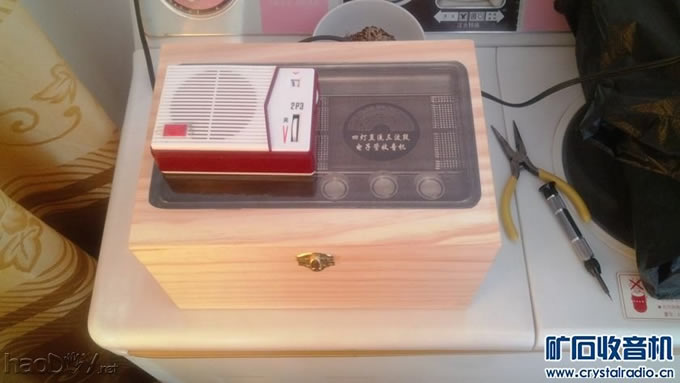

与德生2P3合影




现在城市无线电干扰较为严重,因此实际接收效果不甚理想,即使灵敏度较高的晶体管机也难以应对信号屏蔽及电磁干扰的共同影响。电子管机器虽然灵敏度低于晶体管机器或集成电路机器,但其特有的音质及机器本身的收藏价值仍使其保持着强劲的生命力。


接收效果视频

http://v.youku.com/v_show/id_XNjcxNDg0NTcy.html


现在城市干扰太严重,中波波段噪音很大,我居住的环境楼房是全部的钢结构,对信号有屏蔽作用,短波声音比较小,手机拍摄听不清楚,中波波段收台比较多,但由于干扰能听清楚的不多,几乎是各种卖药。机器的灵敏度还需要进一步调整,比如更换磁棒天线等,或者改造一下高频部分,使其和底板分离以减少电感线圈间的相互影响。
