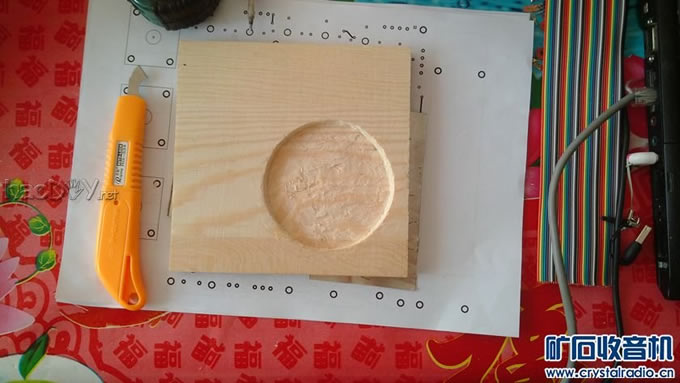

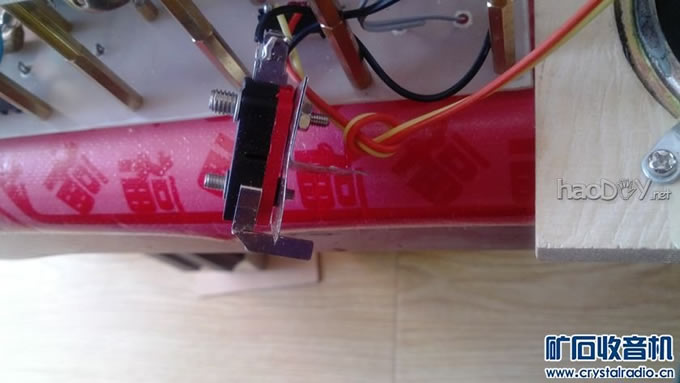

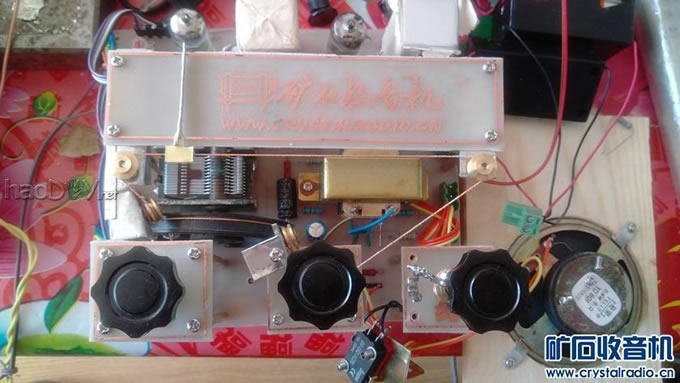

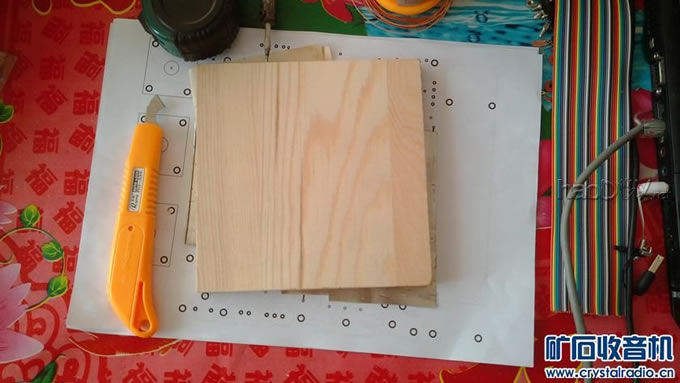

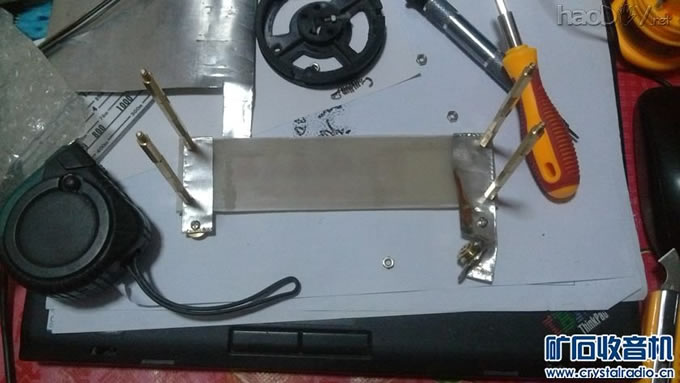

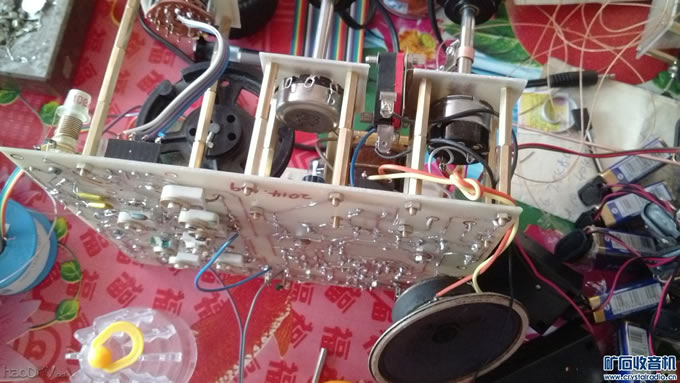

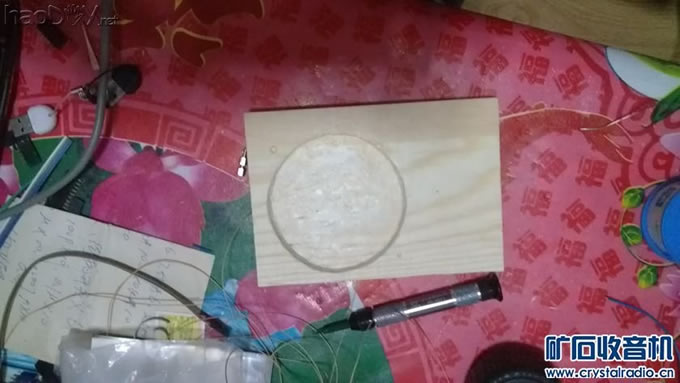

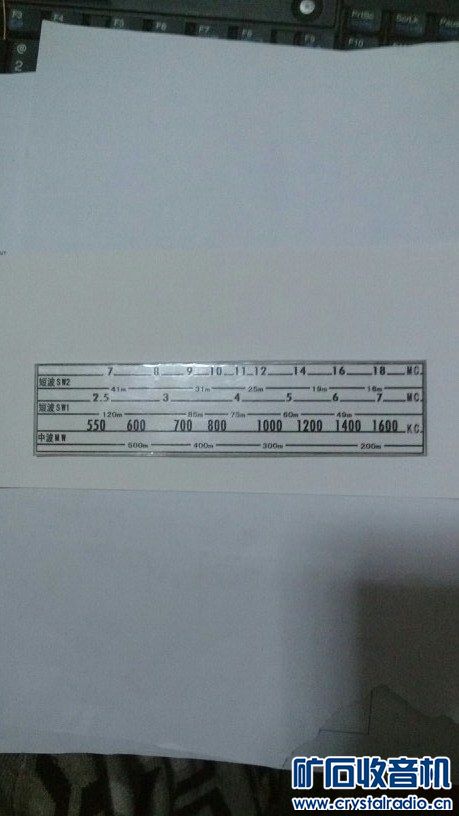

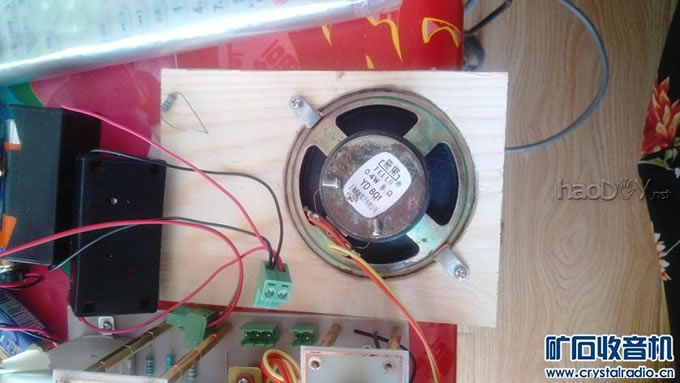

低放部分调试正常后开始逐级调试。先尝试信号接收,将波段开关置于中波,旋转双联电容器转轴,全段无台。用螺丝刀碰触双联震荡连定片,有喀拉声,将调整好的晶体管收音机置于震荡线圈附近,调谐接收,有较大噪声,说明本机震荡已经起振,但频点不对。根据超外差收音机原理,将晶体管收音机频率调整为990KHZ,旋转本机震荡线圈磁芯,使噪声最大,本机震荡频率已调整为465KHZ。因此存在的问题是中频不准确,需进行统调。 首先调整中周,使其处于465KHZ频率上。调整方式采用本坛白版主的方法,即短路输入中周F端,使自动增益控制AGC失效。信号源调整到465KHZ,接入简易等效天线,从天线端注入信号。使用无感改锥从输出端次级开始旋转中周磁芯,使信号源发出的音频声最大,至此中周已调整准确。去掉短路的连线,恢复原始电路。然后进行机芯测试。其中信号低端通过旋转天线输入线圈磁芯调整,高端通过调整垫整电容来进行。 ![]() 调整机芯 以下是测试视频。 http://v.youku.com/v_show/id_XNjcxMzI4MTI4.html 然后制作扬声器挡板。本机未设计外置扬声器开口,声音为木盒箱体共振发出,所以扬声器为内置挡板固定。选择一块15*15CM的薄松木板,在机芯上比好位置后划痕确定开口大小,用勾刀切掉松木板开口内多半的厚度,打孔,安装螺丝桩,根据木盒的深度确定松木板保留的高度,其他部分切掉。将扬声器安装到开口内部。 ![]() 木板料 ![]() 挖孔 ![]() 切割 ![]() 安装 设计一套可行的调谐拉线系统,DIY几个滑轮架固定到刻度盘背板和调谐旋钮及调谐轮附近。 ![]() 滑轮支架 ![]() 拉线系统及整机安装示意图 由于选用的带开关电位器开关用作甲电开关,此处需DIY一个简易的乙电开关。开关选用街机按键开关,用薄铁皮做个简单支架固定到音量电位器支架板上。 ![]() 乙电开关和支架 根据机器的频率范围设计制作有机玻璃刻度盘,根据双联调谐轮半周长确定调谐指针活动范围,制作度盘字面并打印,粘贴到有机玻璃上,切割成度盘尺寸。读盘图样比例根据频段范围采用本坛相应资源。 ![]() 刻度盘 (责任编辑:admin) |
