进度报告：
1、电源部分接线完成，直流电压250V，CLC滤波，再经22K/5W二只并联（11K）接到WY4P  2脚接+，5脚接地，稳压电压为150V。
2、功放部分，6C2C+6P6P，6P6P阴极电阻250欧（11V）屏流为44MA，接CD后，工作OK，声音还不错！

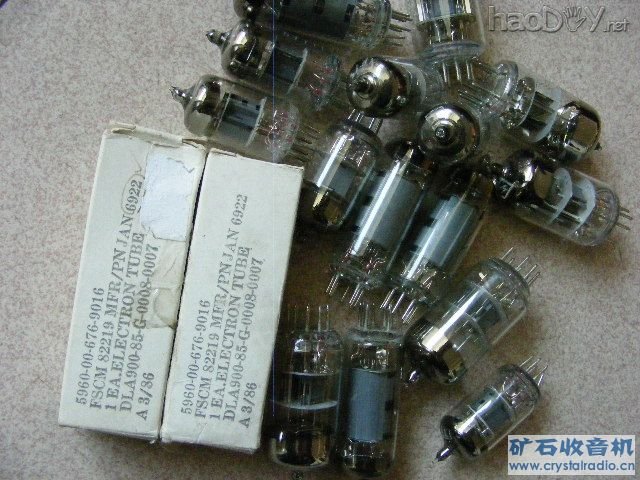

3、考虑到要成功，中放部分的大八脚管改为小7脚的，用管6K4J。混频用6N3，
   参考线路图，考虑管子以后有得换！
4、中放级供电电压由WY4P稳压为150V（不插管子），接好中放级，插上6K4管子，屏极5脚电压降为60V，拔下6K4又回到150V，有点不正常，压降大，
5、高频部分没接线
