刚和MM喝酒回来，乘点酒意！准备用国产大八脚胆管做FM收音机试验！欢迎技术指导！不胜感激！
已准备材料如下：
1、火牛：功率110W
规格：舌宽*叠厚=32*45
初级：220V 0.47MM*660T,匝数比=3
次级:0-160-230-250-280V（试验：不同的高压对FM的接收灵敏度影响！）
线径:0.38MM,0-480-690-750-840T,
6.3V/2A:1MM/19T,（功放级）
6.3V/2A:1MM/19T，（收音部分）
5V/3A:1.2MM/15T（用管：5U4GA）
6.3V/0.5A:0.47MM/19T，（指示部分）
2、;输出牛
规格:22*36
初级:5K/0.17MM,0-3280T
次级:0-4-8欧:0.47MM,0-96-142T
绕法:三夹三式.
绕好后接220V测输出牛电压为:0-5.6-9V
3、电感：
规格：舌宽*叠厚=22*36
0。38MM*1200T。电感量待测！
以上牛全是自绕！

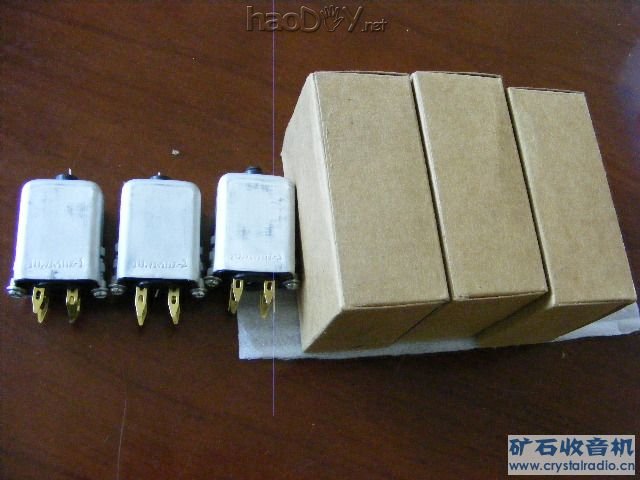

4、中周：
刚刚上市的山东张兄的！

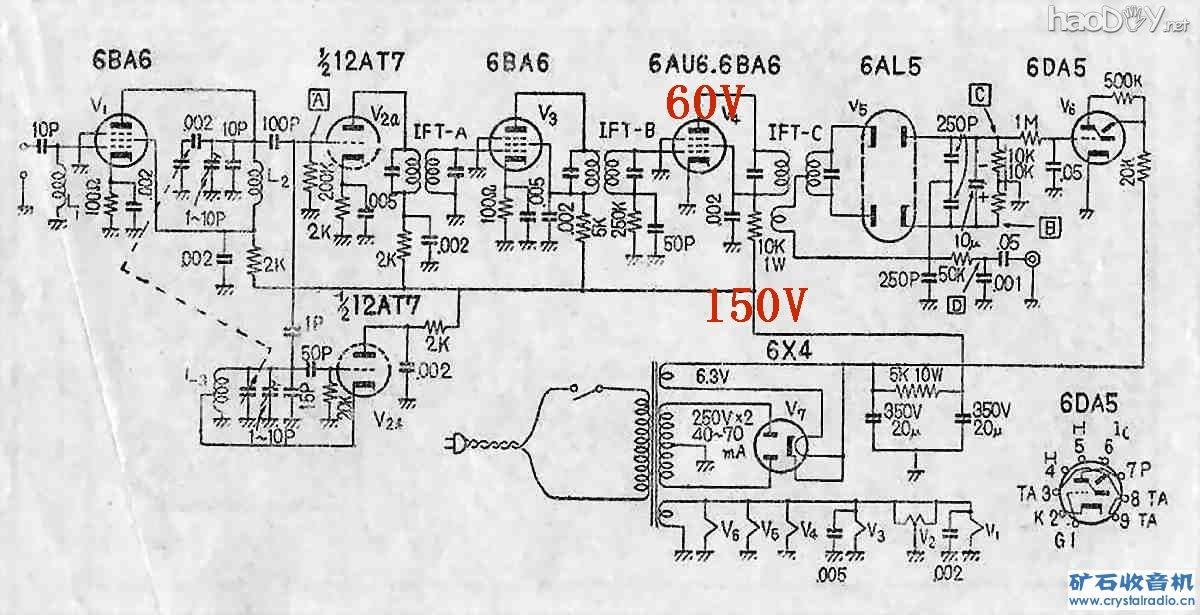

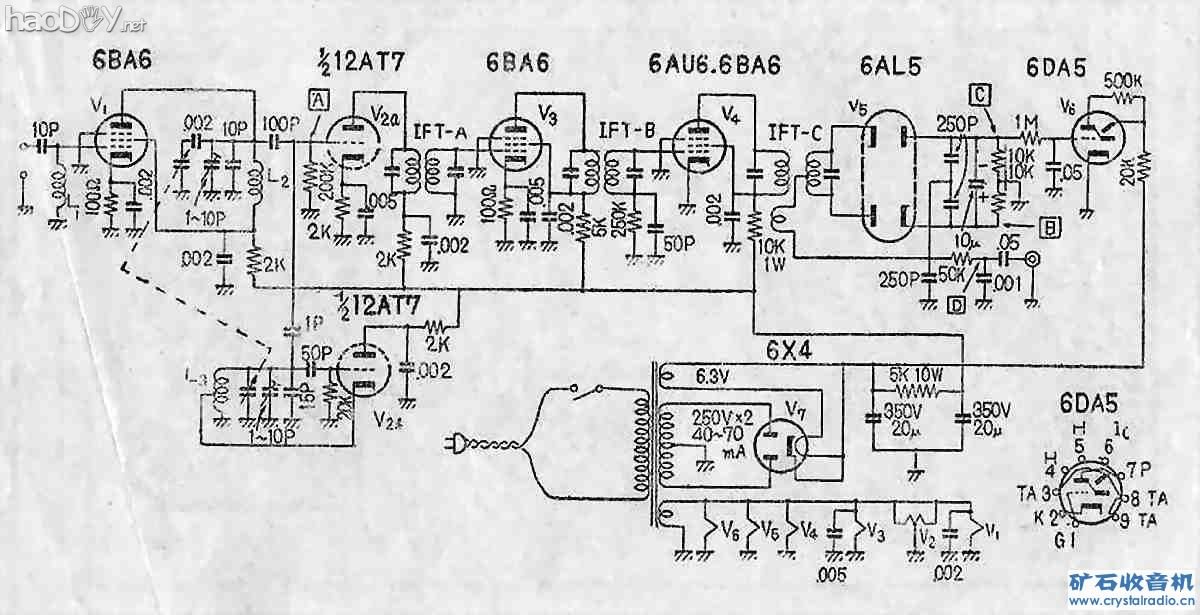

5、线路图蓝图：如图：

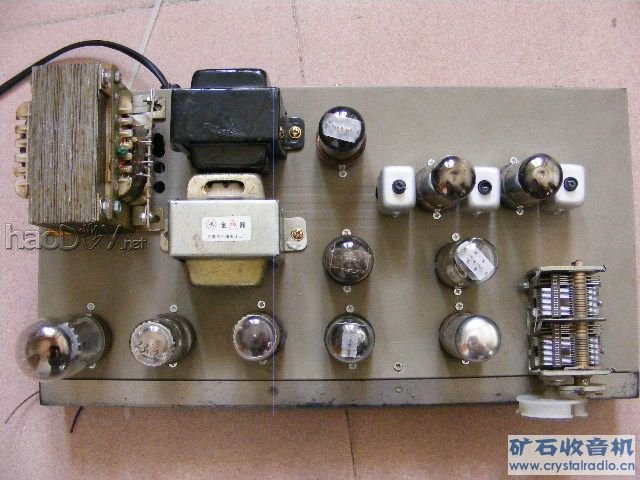

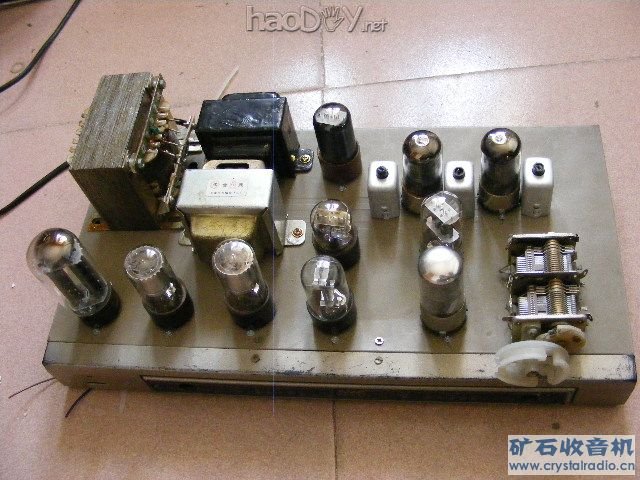

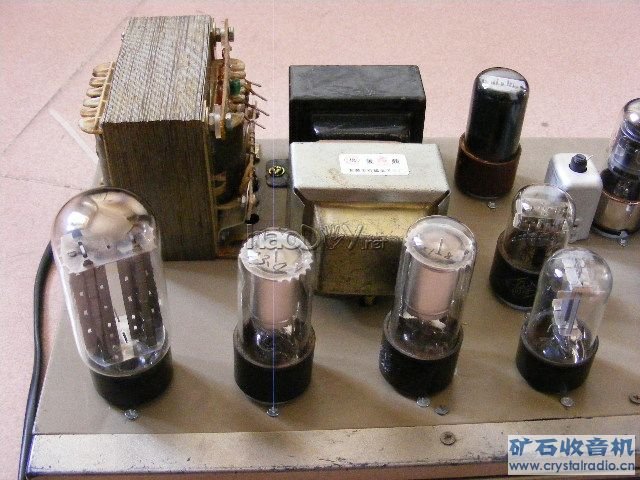

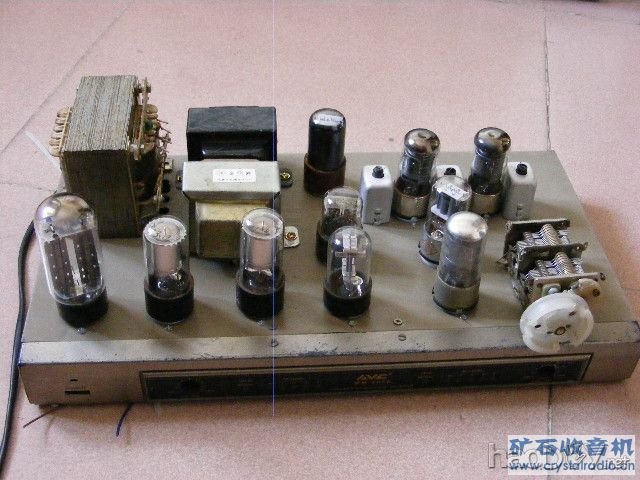

机箱加工后图


#p#分页标题#e#






#p#分页标题#e#

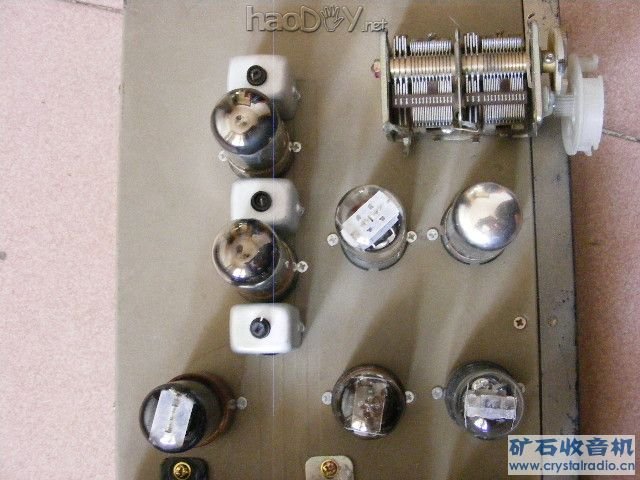

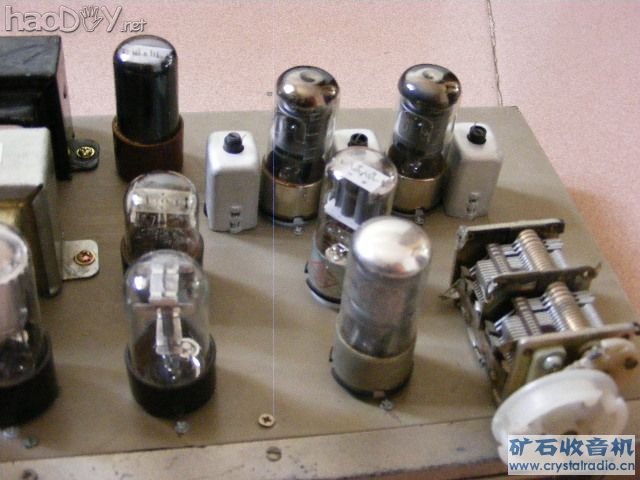

可变四连电容正考虑是顶上安装还是机箱底下安装！

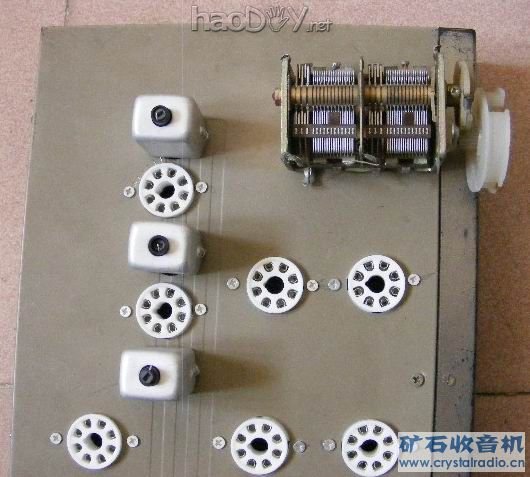

底面图：

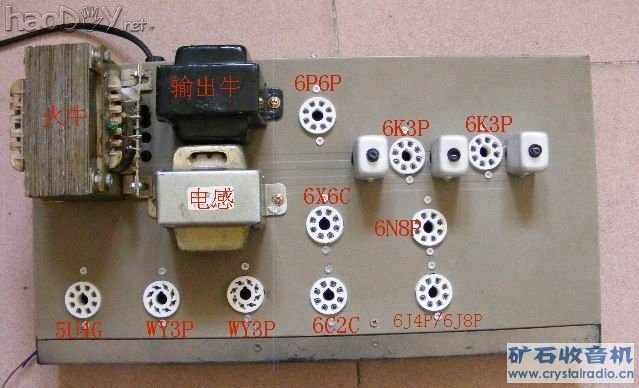

小七脚的垫片也准备好了！（怕大八脚做不成功就改用小七脚管子！）
还有一堆小七脚管和9脚管在后面候命！（混频部分考虑用6922（6N11）试验！）中放用6K4/6J1。



#p#分页标题#e#



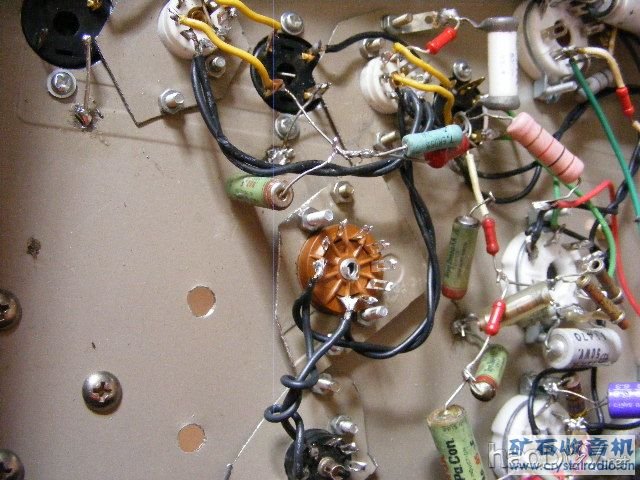

进度报告：
1、电源部分接线完成，直流电压250V，CLC滤波，再经22K/5W二只并联（11K）接到WY4P 2脚接+，5脚接地，稳压电压为150V。
2、功放部分，6C2C+6P6P，6P6P阴极电阻250欧（11V）屏流为44MA，接CD后，工作OK，声音还不错！
3、考虑到要成功，中放部分的大八脚管改为小7脚的，用管6K4J。混频用6N3，
参考线路图，考虑管子以后有得换！
4、中放级供电电压由WY4P稳压为150V（不插管子），接好中放级，插上6K4管子，屏极5脚电压降为60V，拔下6K4又回到150V，有点不正常，压降大，
5、高频部分没接线
