屏蔽线安装

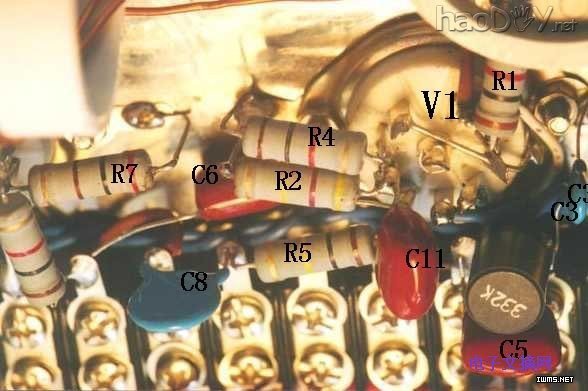

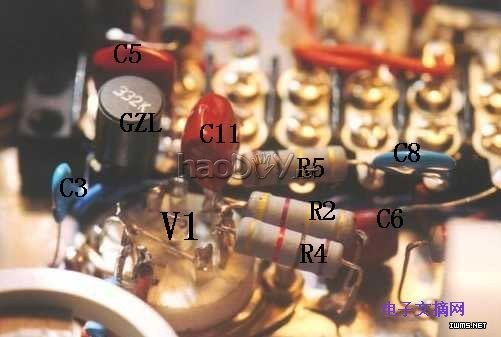

　　屏蔽线的红心接音量电位器中心滑臂，白心接电位器的一边，电位器的另一边接地，屏蔽线的金属屏蔽层也在此处接地，而屏蔽线的另一头的金属屏蔽层必须剪去，只留红、白芯线，红线接电路V1的7脚，白线接C5。

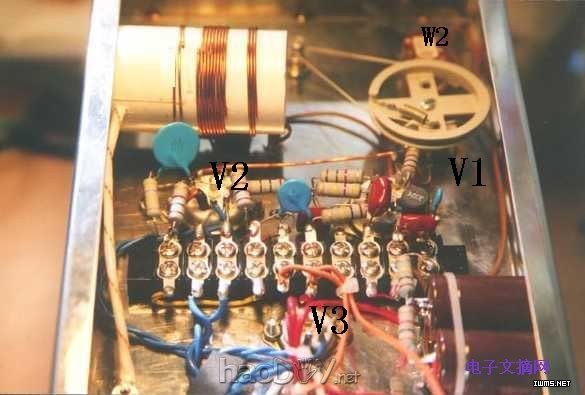

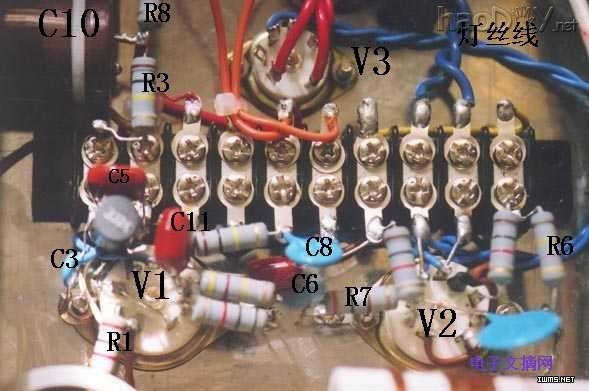

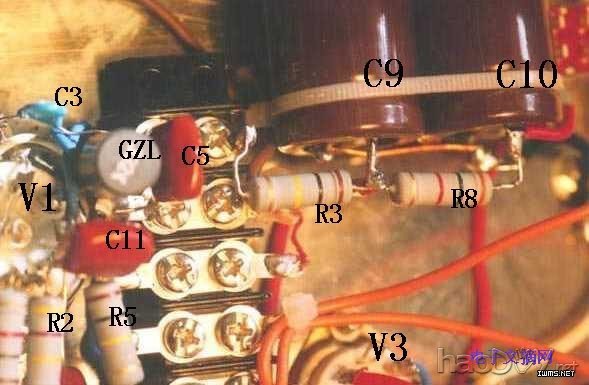

　　焊接元件的时候，布局要合理,尽量做到简捷，连线尽可能短，充分利用元件引脚、接线架和接地焊片来连接,尽可能地少用导线连接,导线都必须贴着底板走.焊接的时候可以参考样机的的接法,但样机的接线并不是最佳,各位可以自己悉心筹划,找到最好的布局。套件在样机的基础上做了些小改动，安装更加简易。

三 调试

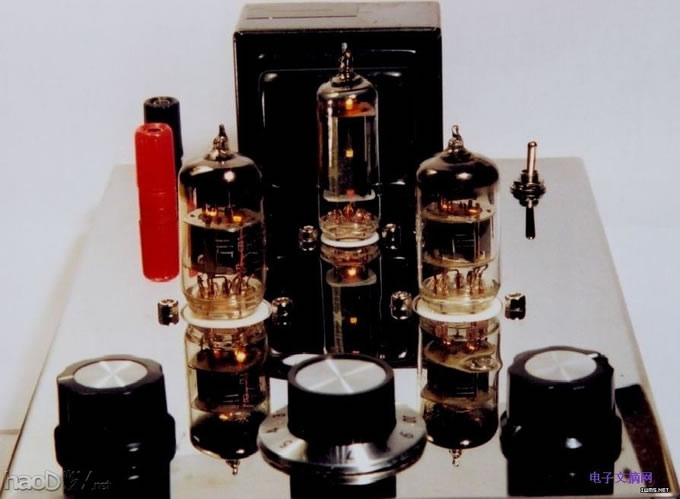

　　在焊好除线圈之外的所有元件后，经检查无误可以插上电子管进行通电试验，接通电源后，3只电子管的灯丝会慢慢发红，将音量开到最大，喇叭里应该有轻微的电流声（很轻微的交流声）。将机壳竖立起来，电源变压器那侧朝下，用起子碰触可变电容定片，喇叭里应该有响亮的喀喀声，若是如此，恭喜你，已经成功了90%了。

　　断掉电源，把插头拔去，等2分钟（等滤波电容的电放完），装好线圈，把拉线盘也装上，但再生电位器和V1的①脚之间的连线不接，此时没有再生作用。接上天线，接通电源，拨动拉线盘，应该能收到电台播音，注意，此时是带电操作，千万小心，最好是用塑料笔杆伸进机壳内去拨拉线盘。若能收到电台播音了，马上又断电、拔插头、等2分钟，接上再生。把再生电位器旋到中间，接通电源，这时可能会有两种情况发生：声音变得很响，甚至发出刺耳的尖叫；也可能会是电台的声音变小了，甚至没有了。若是后一种情况，将再生电位器上的L3线头调换一下即可。

　　接下来是调试工作的最后一个步骤，其实很简单，就是调整L3和L1的距离，使再生量合适，即在接收到一定强度的信号时，再生电位器旋到某一角度，收音机会发出啸叫，而往回调一点能使啸叫消失。若是电位器旋尽都没有叫声，可将L3离L1近些；若是怎么旋电位器都不能使叫声消失，那是因为L3离L1太近了，拉开一点距离再试。总之是要找到一个合适位置后，在接收频率的高低旋转电位器都能找到啸叫点,并能将啸叫消除。调好后将L3用胶固定住即可。


五 使用技巧

　　在收听的时候，始终将再生调到临界状态，此时灵敏度和选择性最高。所谓临界状态，就是在收音机发出啸叫调整再生电位器，调到欲叫未叫的状态，但有时太接近临界状态声音会有些失真，可以再回调一点，让声音最好听即可，调谐的时候双手配合，左手调再生，右手转调谐钮，听起来似乎很繁复，其实很容易调准。
