6k4电子管收音双淍谐高放头_haoDIY_音响电子电脑科技DIY小制作发明

无法米少--眼见动侧过千过万的接纳机--只要眼热的份----据说它的灵便度和抉择性顺便好-------就冲着这灵便度抉择性参考1964年无线电试验做一个双调谐高放头-----通过断断续续二周的通电调试---确定了电阻电容--自以为机芯基本完工---今天末尾上图------接纳灵便度稍有提高--信号抉择性显著好----很讨厌的乱七八糟的搅扰信号隐没了--电台播音淸淅了-------为了机壳接地--用一半剪刀加工成冲子--抉择铁皮机壳该接地点冲出焊片---手上拿的便是这冲子东东---各位老大见笑了----望各位老大多多

领导------------------

-

----

做个屏蔽罩试一下成果---用50K电位器管制増益消弭自激

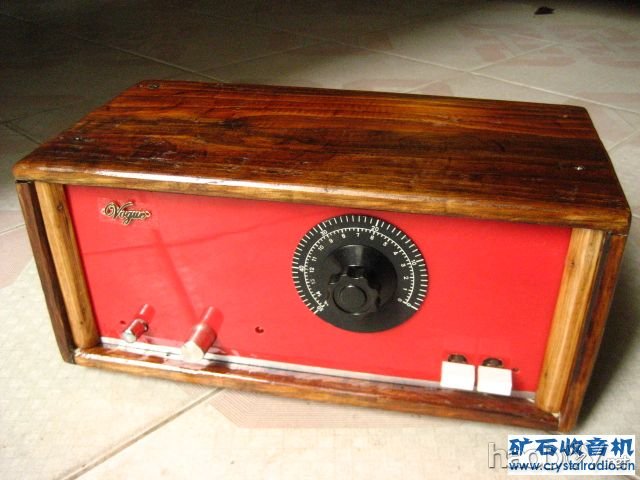

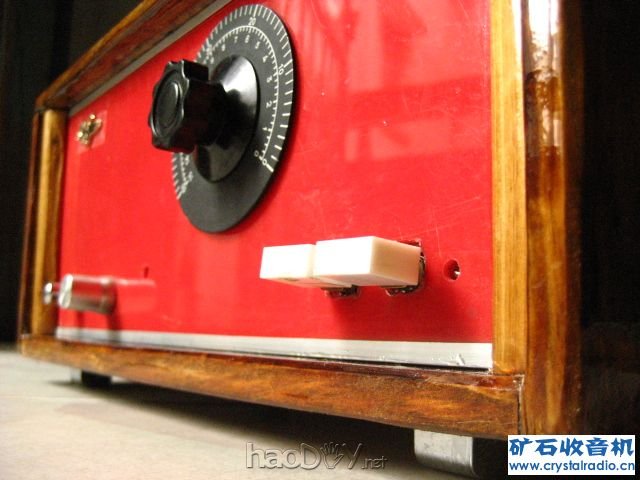

再上图---用实朩板做机箱---实木刨平坦面比不上机压板----不太好看----望各位老大领导----

----

---



#p#分页标题#e#

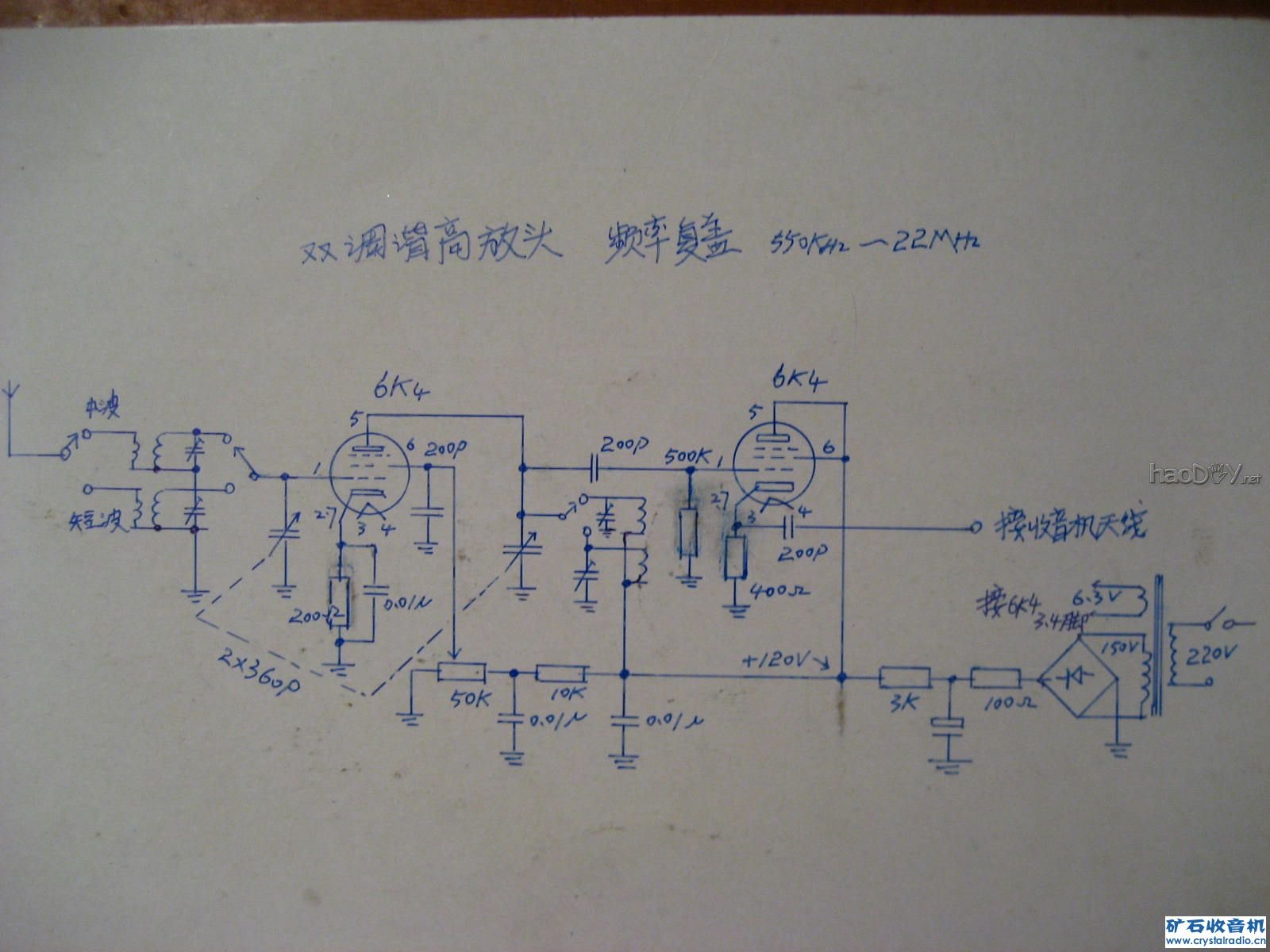

补充线路图-----
