电路图是本坛坛友上转的，中周改电视中周，胆管:高频头用6AB4单三极管作本振，6N11作高放和混频，6AU6中放，6BJ7双二极三极管作检波和低放，6P1功放，6Z4整流，电原牛用上海163-5的拆机牛,输出牛用拆美机的。底盘用仪动硬盘合改装的，本机可以收88-108电台,灵敏度中上，音质很好

fm机和电路 002.jpg (96.91 KB, 下载次数: 82)

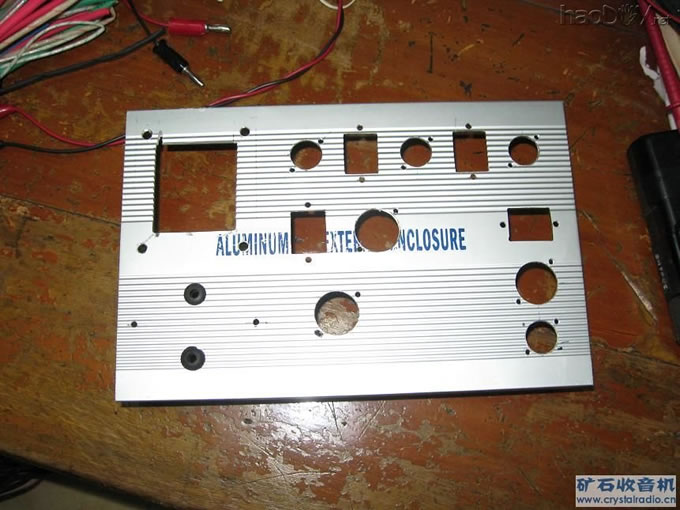

划线钻孔。

fm机和电路 003.jpg (102.05 KB, 下载次数: 66)

划线钻孔。

fm机和电路 004.jpg (95.75 KB, 下载次数: 67)

划线钻孔。

fm机和电路 001.jpg (68.53 KB, 下载次数: 66)

用手电钻打孔

#p#分页标题#e#

fm机和电路 005.jpg (102.78 KB, 下载次数: 66)

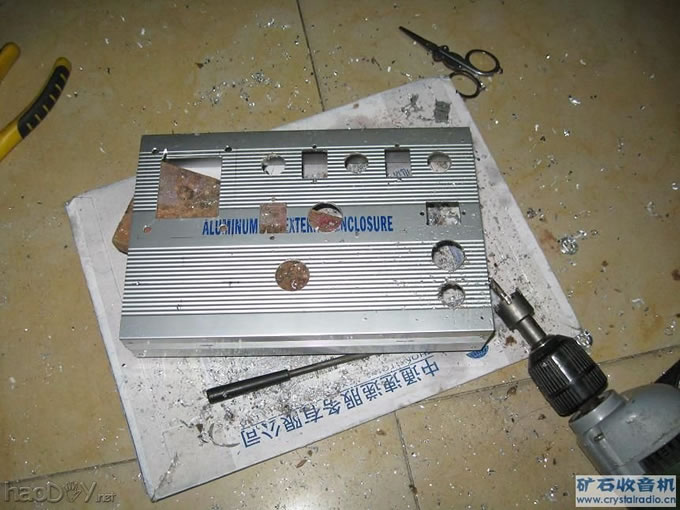

合金钻头钻管座孔

fm机和电路 006.jpg (97.25 KB, 下载次数: 67)

完成

fm机和电路 007.jpg (112.62 KB, 下载次数: 68)

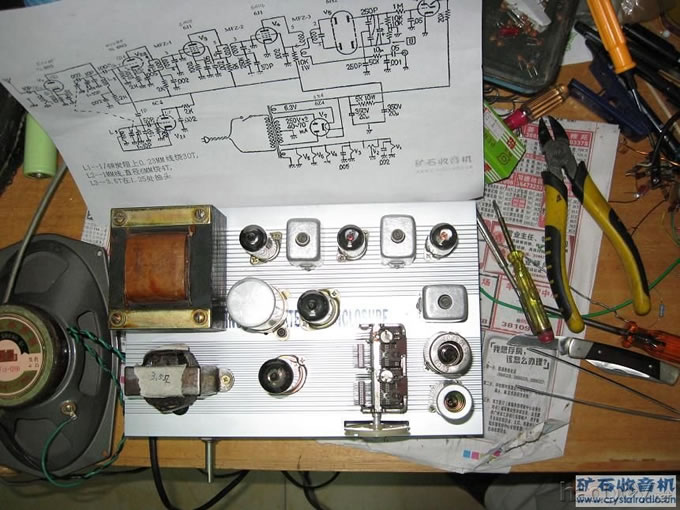

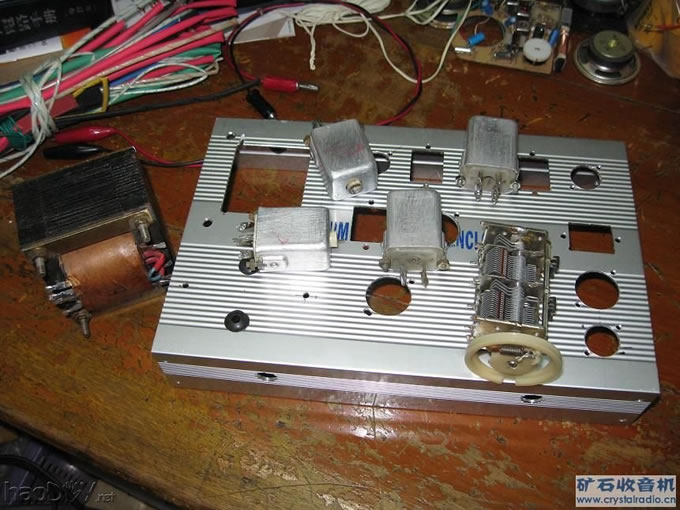

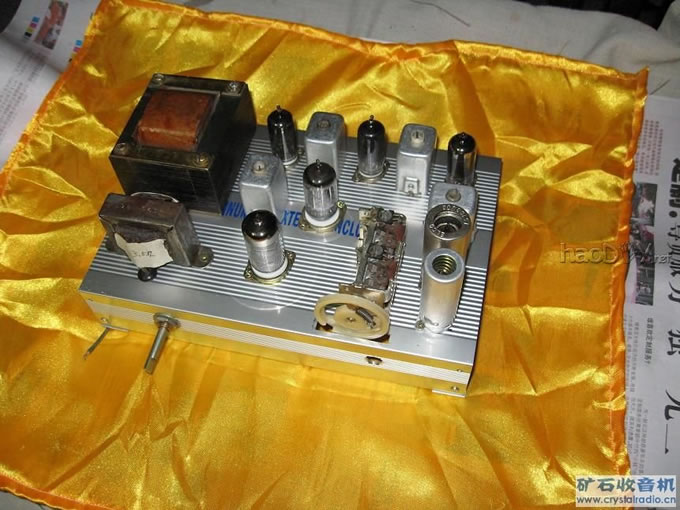

另件摆位

fm机和电路 008.jpg (115.72 KB, 下载次数: 71)

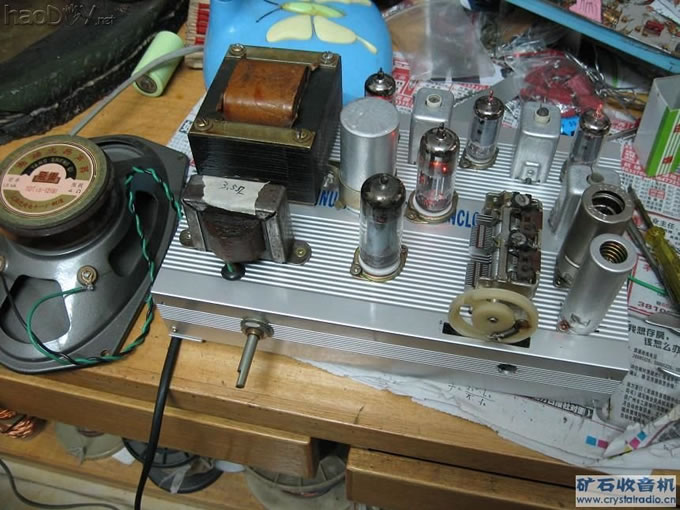

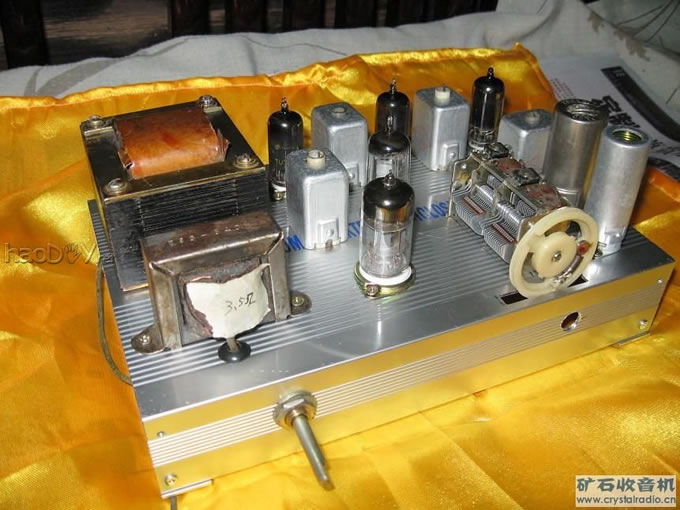

安装另件

fm机和电路 009.jpg #p#分页标题#e#(97.96 KB, 下载次数: 65)

安装另件

fm机和电路 010.jpg (106.12 KB, 下载次数: 70)

安装另件

fm机和电路 011.jpg (144.81 KB, 下载次数: 66)

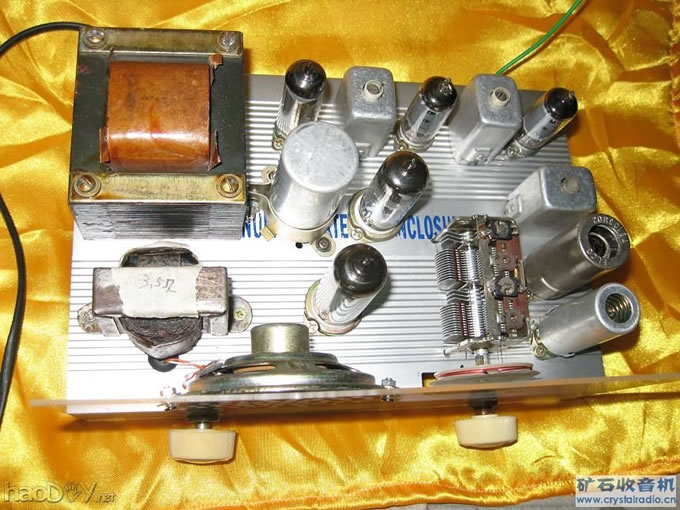

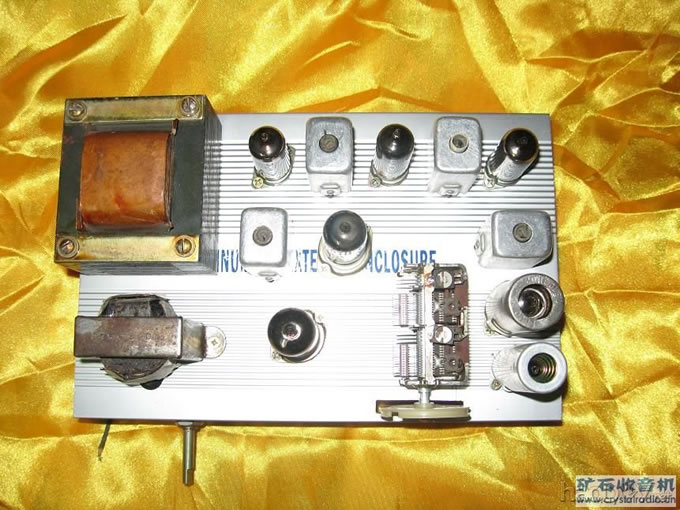

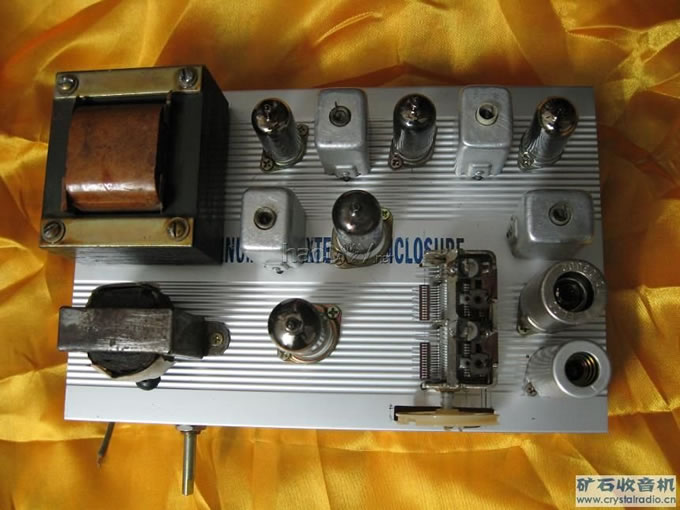

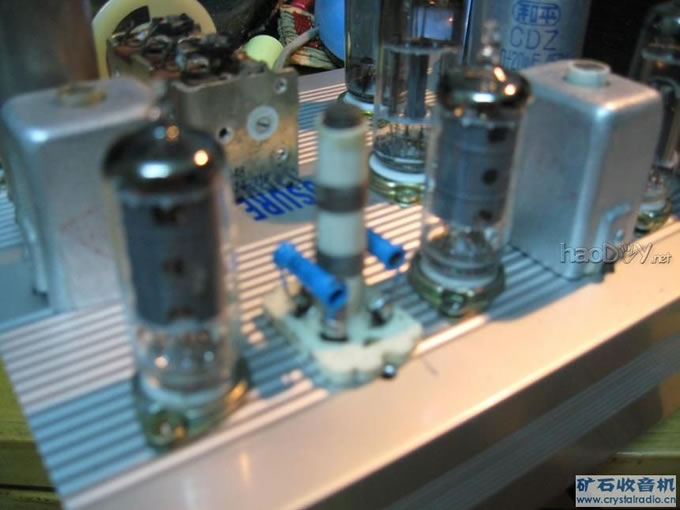

顶视图

fm机和电路 012.jpg (90.13 KB, 下载次数: 67)

顶视图

fm机和电路 013.jpg (65.28 KB, 下载次数: 56)

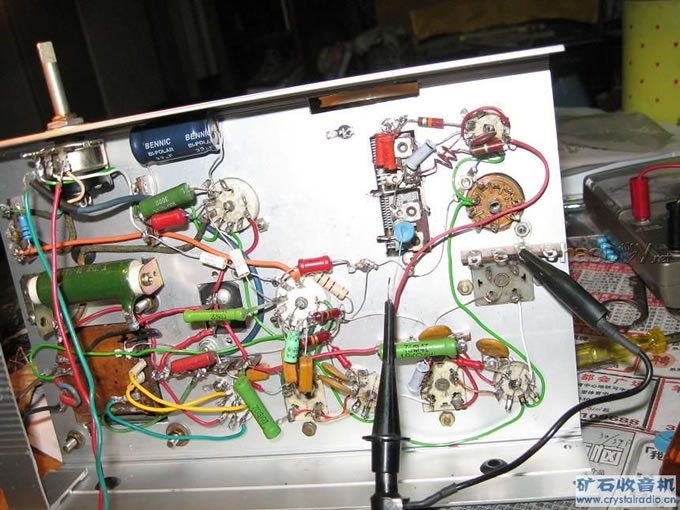

接好线了#p#分页标题#e#

接好线了

自制fm收音机 014.jpg (120.53 KB, 下载次数: 66)

焊接好电路,上频率计检测本振频率

自制fm收音机 023.jpg (61.24 KB, 下载次数: 66)

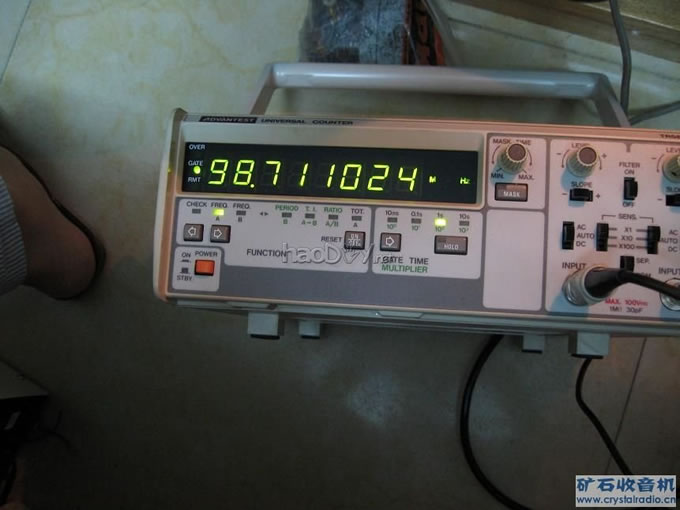

88mhz高一个中频98.7mhz

自制fm收音机 024.jpg (66.93 KB, 下载次数: 61)

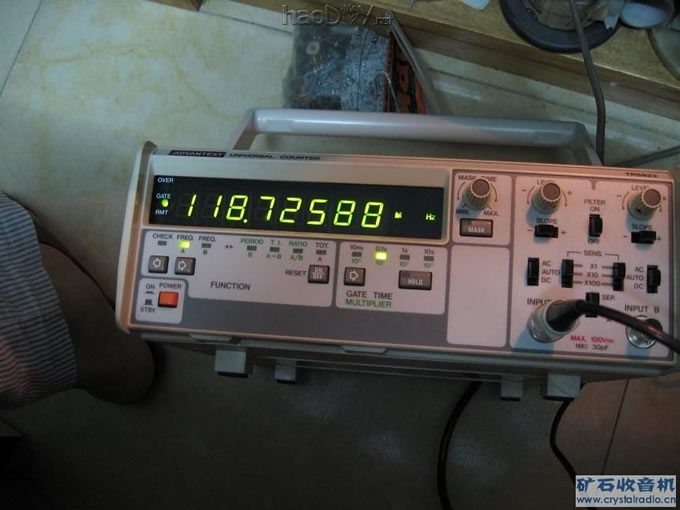

108mhz高一个中频118.7mhz

自制fm收音机 015.jpg (128.16 KB, 下载次数: 62)

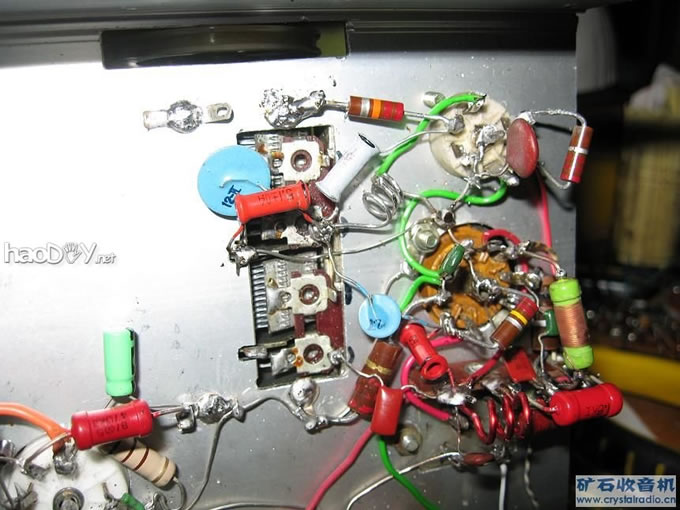

接着把高放,变频电路焊完

接着把高放,变频电路焊完 #p#分页标题#e#

自制fm收音机 017.jpg (93.59 KB, 下载次数: 60)

接着把高放,变频电路焊完

自制fm收音机 018.jpg (105.84 KB, 下载次数: 61)

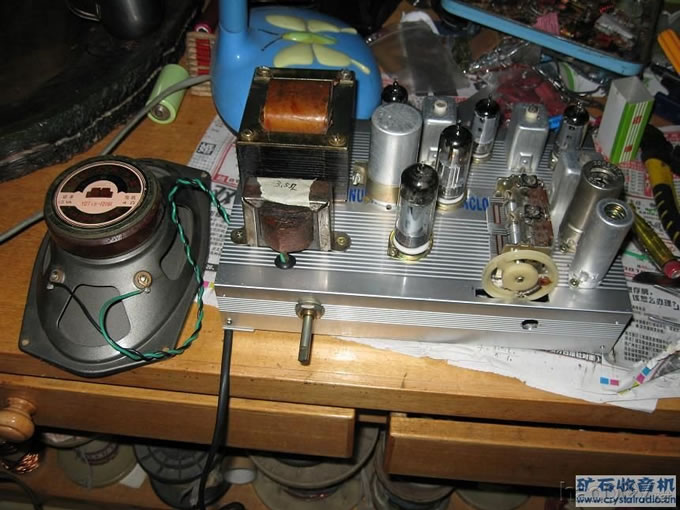

接喇叭线开机出声了。

自制fm收音机 022.jpg (87.16 KB, 下载次数: 60)

灯亮图

自制fm收音机 026.jpg (55.73 KB, 下载次数: 62)

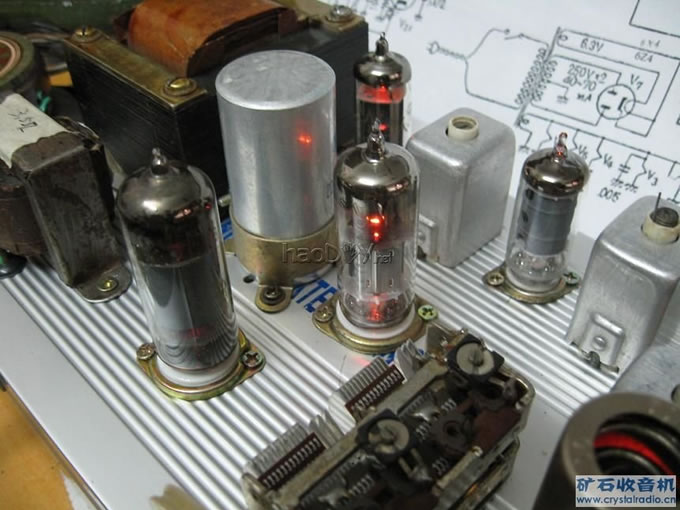

中周图1

自制fm收音机 027.jpg (61.36 KB, 下载次数: 62)

中周图2

自制fm收音机 019.jpg (112.74 KB, 下载次数: 70)

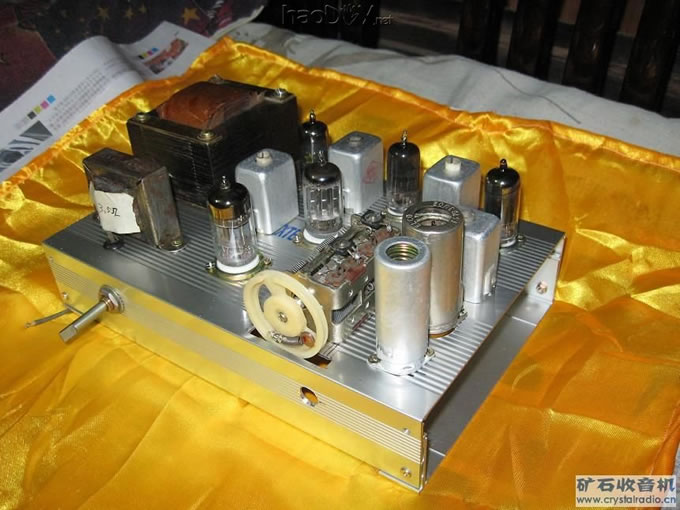

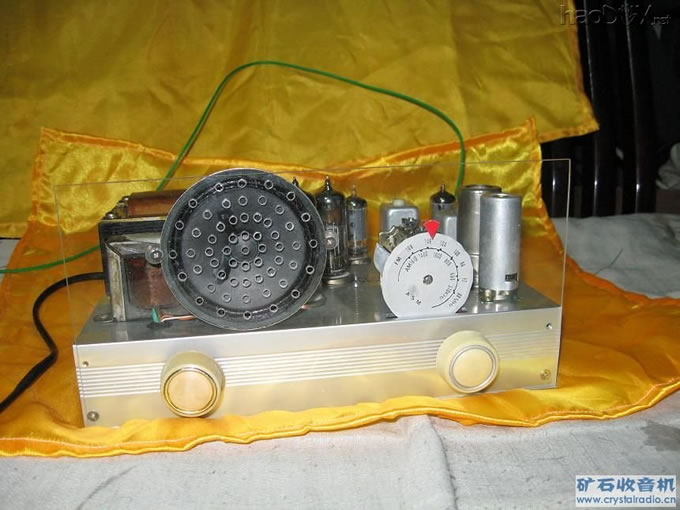

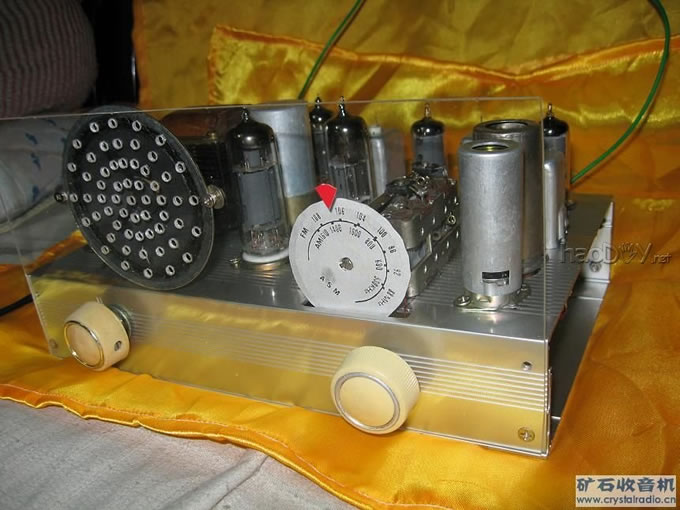

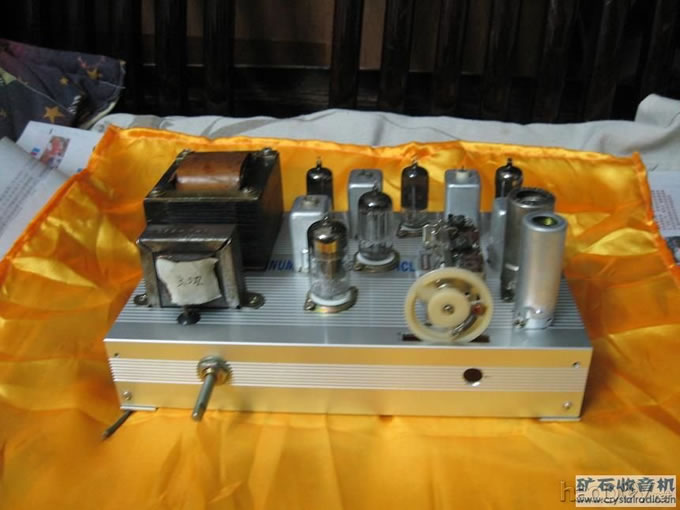

全貌

自制fm收音机 020.jpg (96.3 KB, 下载次数: 70)

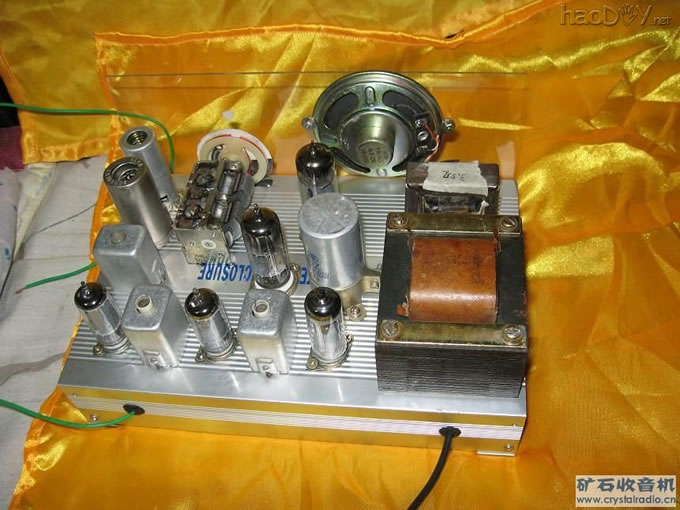

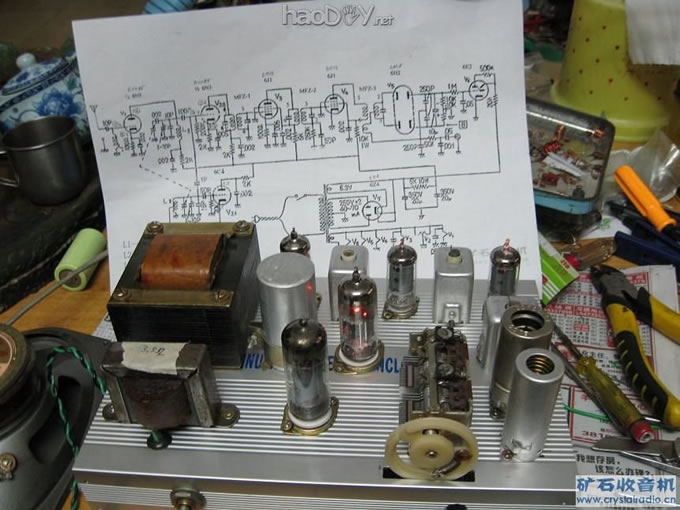

机器和电路图1

自制fm收音机 021.jpg (121.62 KB, 下载次数: 61)

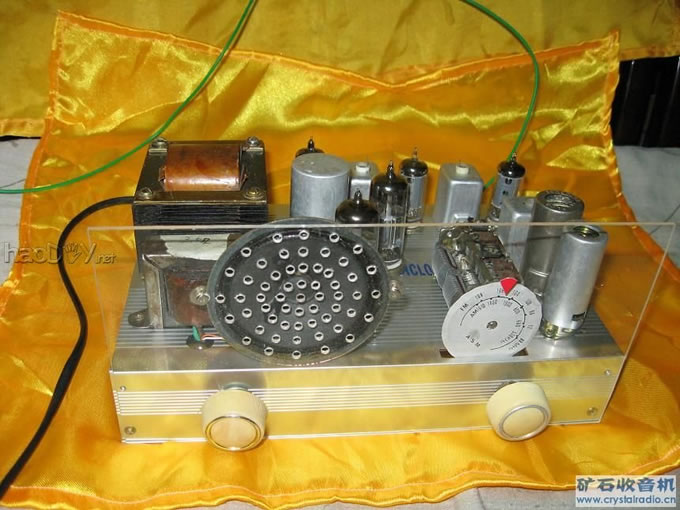

机器和电路图2

完成的机器图片：

#p#分页标题#e#

自制fm收音机 028.jpg (102 KB, 下载次数: 61)

自制fm收音机 028.jpg

自制fm收音机 029.jpg (95.44 KB, 下载次数: 70)

自制fm收音机 029.jpg

自制fm收音机 030.jpg (87.83 KB, 下载次数: 65)

自制fm收音机 030.jpg

自制fm收音机 031.jpg (138.79 KB, 下载次数: 63)

自制fm收音机 031.jpg

自制fm收音机 032.jpg (99.4 KB, 下载次数: 57)

自制fm收音机 032.jpg #p#分页标题#e#

自制fm收音机 033.jpg (104.53 KB, 下载次数: 62)

自制fm收音机 033.jpg
