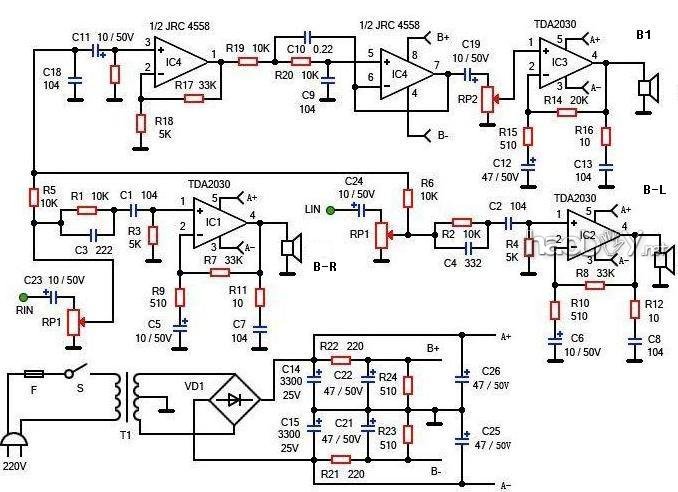

手头刚好有几只TDA2030，用来做个电脑的功放。在网上找了张电路图：

 电路图主要分为三个部分：电源电路，卫星箱功放电路和重低音功放路。

电源电路：市电经过保险F--开关S--变压器T1降压--VD1整流--C14，C15，C26，C25滤波得到功放电路所需的双电源，另一路R21，R22降压--C21，C22滤波后为IC4供电。

卫星箱功放电路；（以R声道为例）输入信号经C23藕合--RP1音量电位器--R1/C3高音提升电路--C1藕合--TDA2030放大由4脚输出。R7为反馈电阻，R7/R9决定2030的放大倍数，R11/C7为扬声器补偿网络。

低音功放电路：由R5，R6从R，L声道中取信号--C11藕合--4558前置放大，R17/R18决定放大倍数--R19--IC4B，C9，C10，R20低通滤波（滤除200Hz以上的频率，让200Hz以下的频率通过）R20，C10决定截止频率--C19藕合--RP2音量电位器--IC3放大--推动B1。

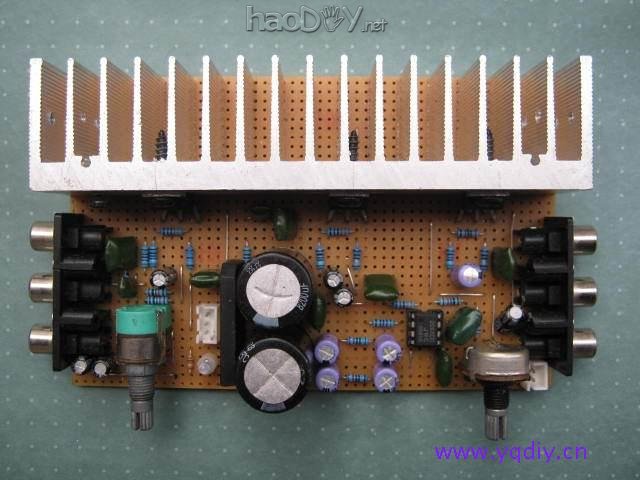

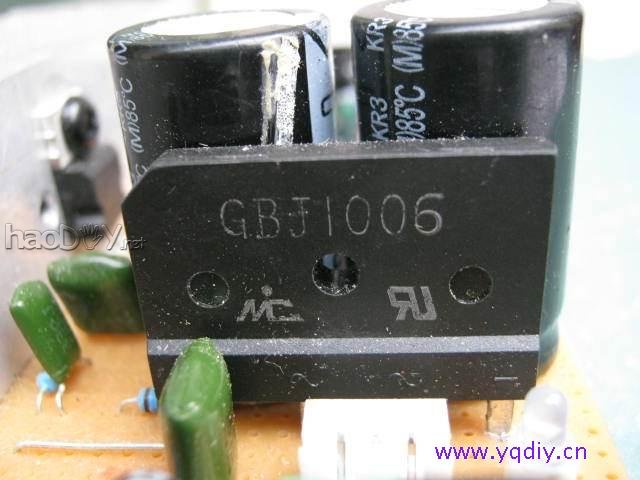

用了一只桥堆

两只滤波电容

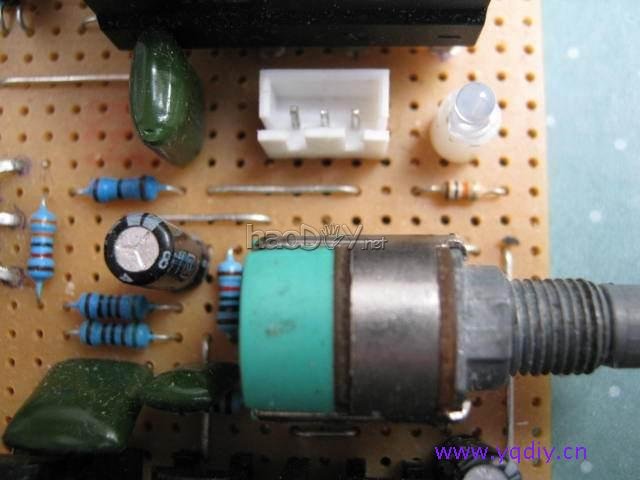

双联电位器，特别加装了一只LED作为电源指示

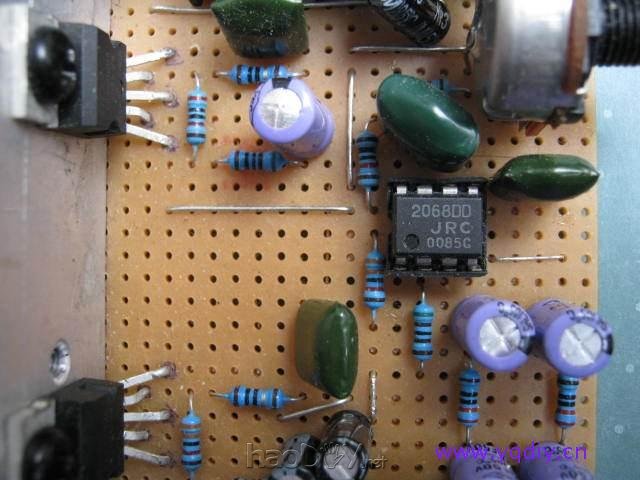

低音前置放大用的是JRC2068
